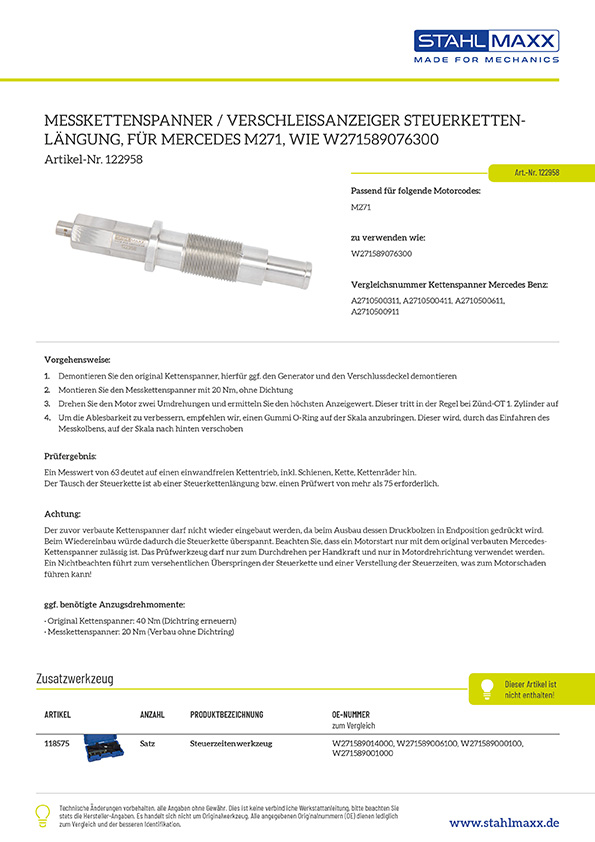

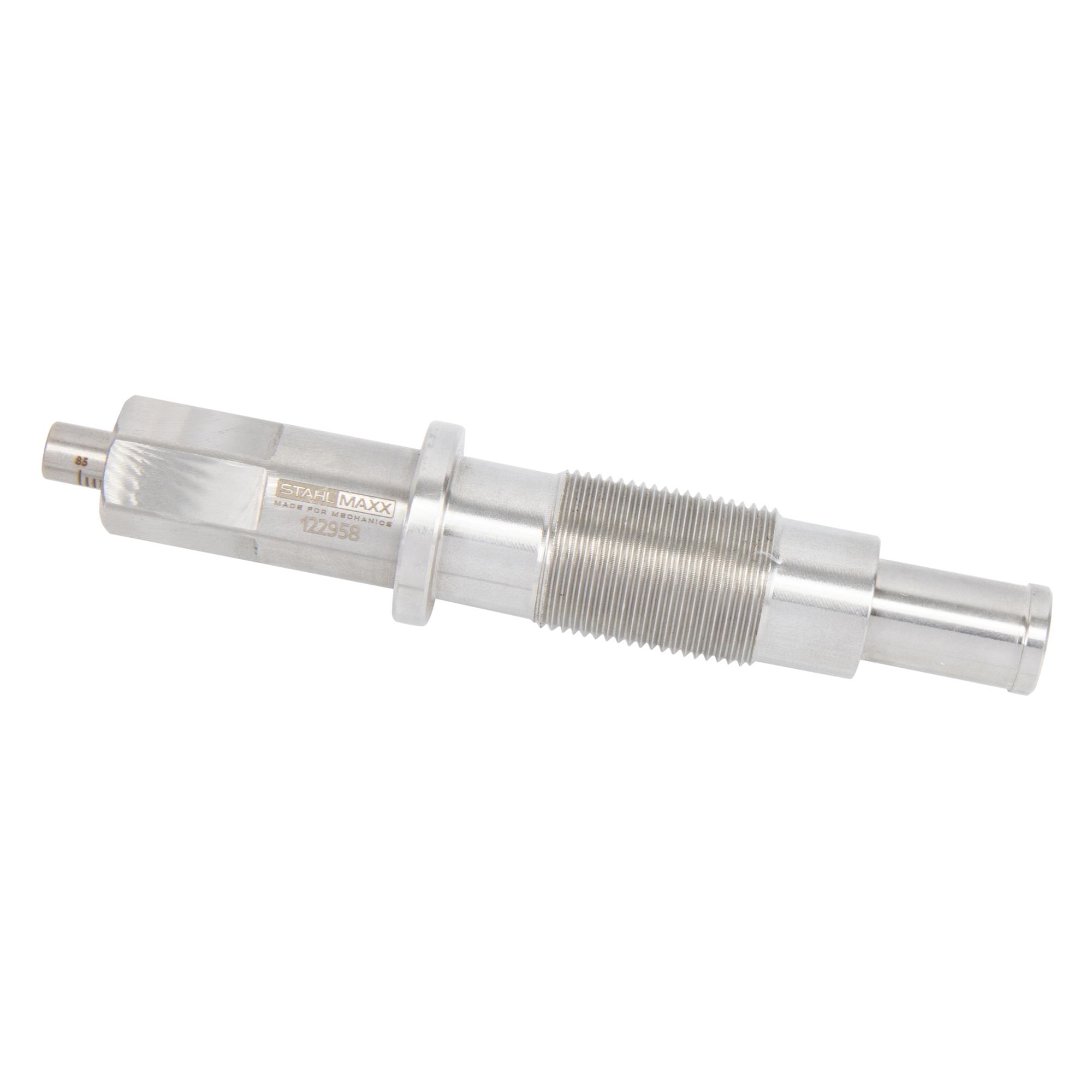

Messkettenspanner / Verschleißanzeiger Steuerkette Längung für M271, wie Mercedes 271589076300

Spezialwerkzeug zur Prüfung der Steuerkette an allen Mercedes M271.8 und M271.9 Motoren.
Mit diesem Messkettenspanner zur Prüfung der Steuerkettenlängung ist eine vorzeitige Diagnose der Kettenlängung ohne Zerlegen des Motors möglich.

Vorgehensweise:
- demontieren Sie den Original Kettenspanner, hierfür ggf. den Generator und den Verschlussdeckel demontieren.
- montieren Sie den Messkettenspanner mit 20 Nm, ohne Dichtung
- drehen Sie den Motor 2 Umdrehungen und ermitteln Sie den höchsten Anzeigewert. Dieser tritt in der Regel bei Zünd-OT 1. Zylinder auf

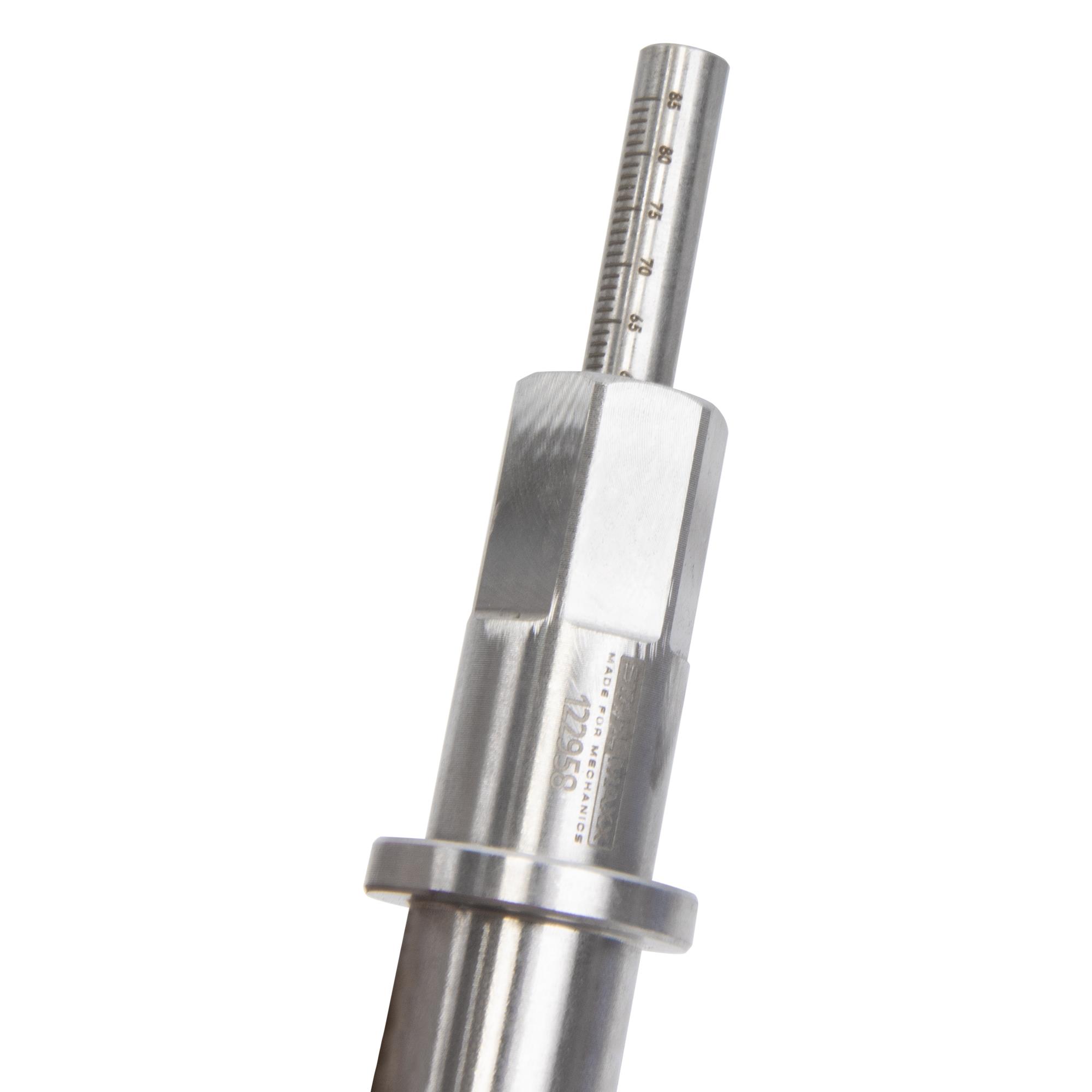

- um die Ablesbarkeit zu verbessern, empfehlen wir einen Gummi O-Ring auf der Skala anzubringen. Dieser wird, durch das Einfahren des Messkolbens, auf der Skala nach hinten verschoben

Prüfergebnis:
Ein Messwert von 63 deutet auf einen einwandfreien Kettentrieb, inkl. Schienen, Kette, Kettenräder hin.
Der Tausch der Steuerkette ist ab einer Steuerkettenlängung bzw. einen Prüfwert von mehr als 75 erforderlich.

ACHTUNG:
Der zuvor verbaute Kettenspanner darf nicht wieder eingebaut werden, da beim Ausbau dessen Druckbolzen in Endposition gedrückt wird. Beim Wiedereinbau würde dadurch die Steuerkette überspannt. Beachten Sie, dass ein Motorstart nur mit dem original verbauten Mercedes-Kettenspanner zulässig ist. Das Prüfwerkzeug darf nur zum Durchdrehen per Handkraft und nur in Motordrehrichtung verwendet werden. Ein Nichtbeachten führt zum versehentlichen Überspringen der Steuerkette und einer Verstellung der Steuerzeiten, was zum Motorschaden führen kann!

ggf. benötigte Anzugsdrehmomente:
Original Kettenspanner: 40 Nm (Dichtring erneuern)
Messkettenspanner: 20 Nm (Verbau ohne Dichtring)

passend für Vergleichsnummer Kettenspanner; Mercedes Benz:
A2710500311, A2710500411, A2710500611, A2710500911

passend für folgende Motorcodes:
M271

zu verwenden wie Mercedes:
W271589076300 / 271 589 07 63 00

im Überblick:
✔ Stahlmaxx Qualitätswerkzeug
✔ schnelle Diagnose
✔ Arbeiten nach Reperaturleitfaden

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
1 x Art.-Nr. 118575 Steuerzeiten Steuerkette Spezialwerkzeug für Mercedes Benz Motor M271

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
