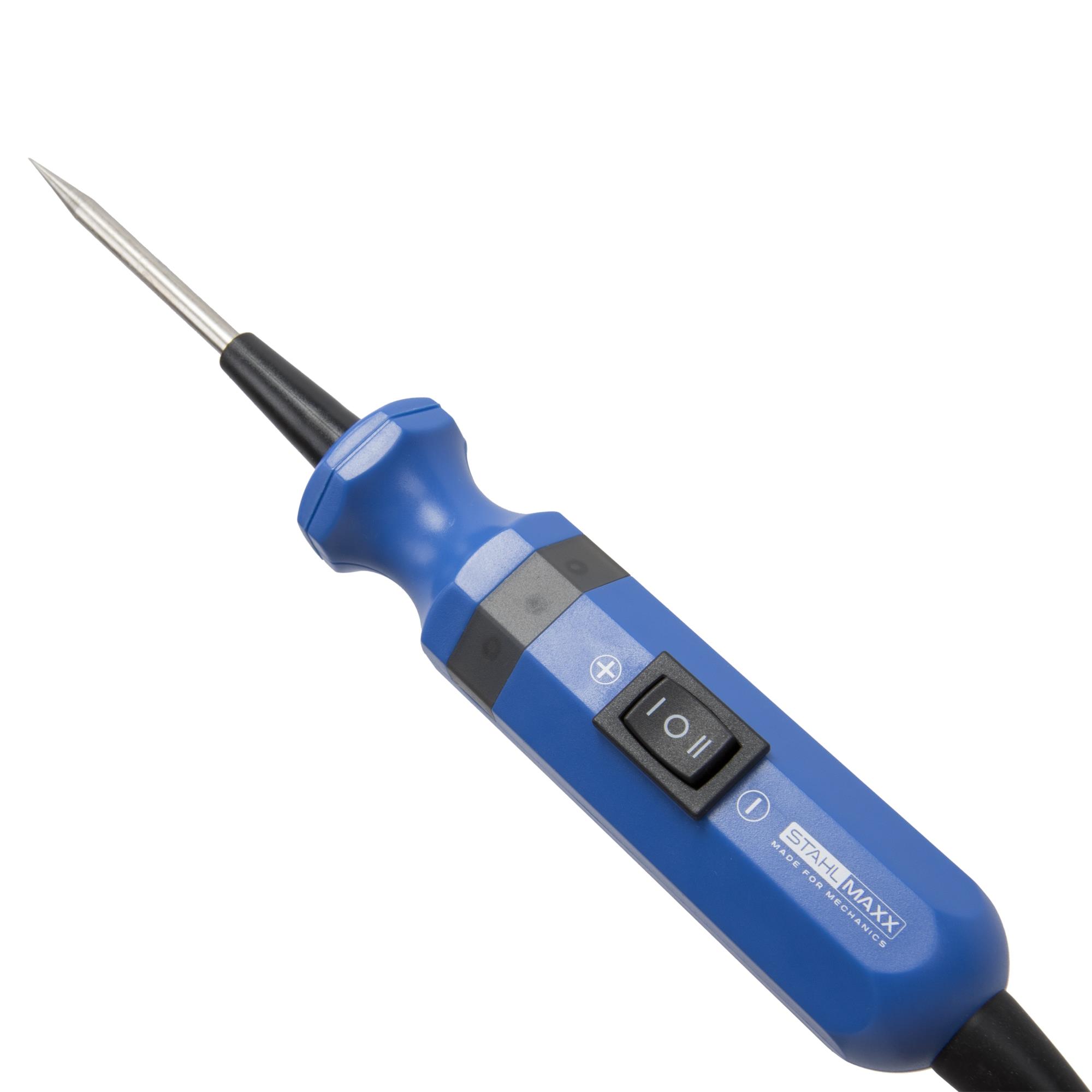

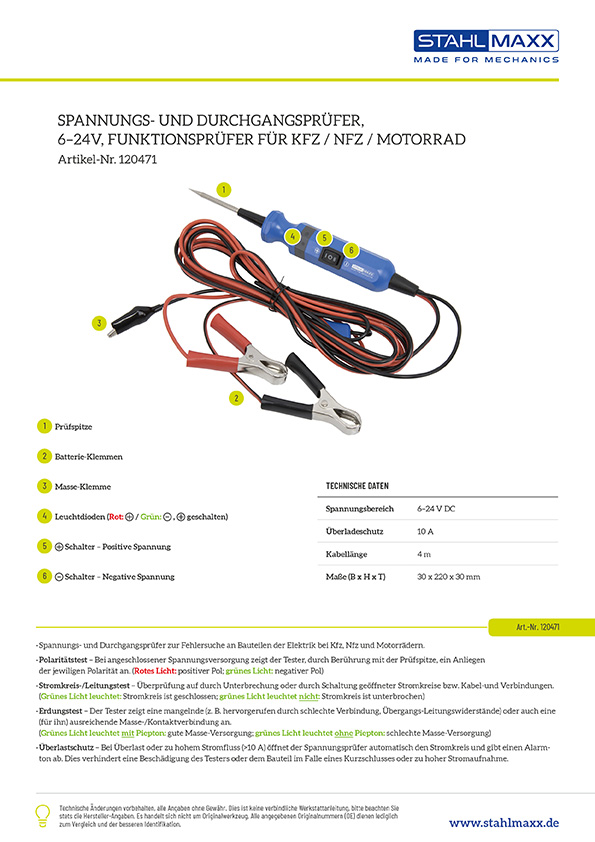

Durchgangs- und Spannungsprüfer, 6V / 12V / 24V für Kfz / Nfz / Motorrad

Mit diesem Spannungs- und Durchgangsprüfer können schnell und einfach verschiedene Tests an elektrischen Anlagen und Bauteilen von 6 – 24V durchgeführt werden. Der Einsatz erfolgt beispielsweise bei der Fehlersuche an KFZ, NFZ, Motorrad, Baumaschine u.ä.

Zu den vielfältigen Testmöglichkeiten gehören z. B. Polaritätstest, Stromkreis- / Leitungstest, Masseverbindungstest, Bauteiltest.

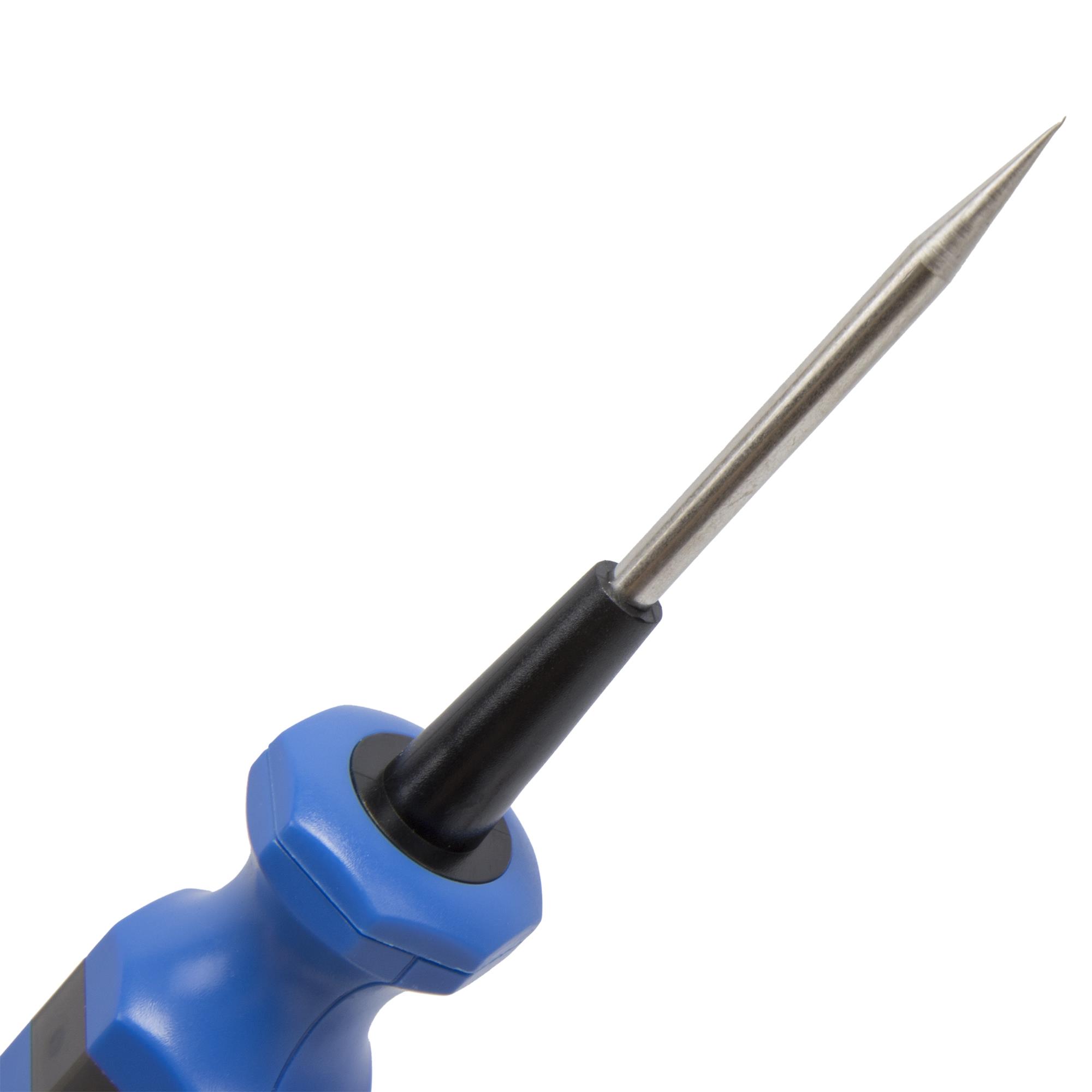

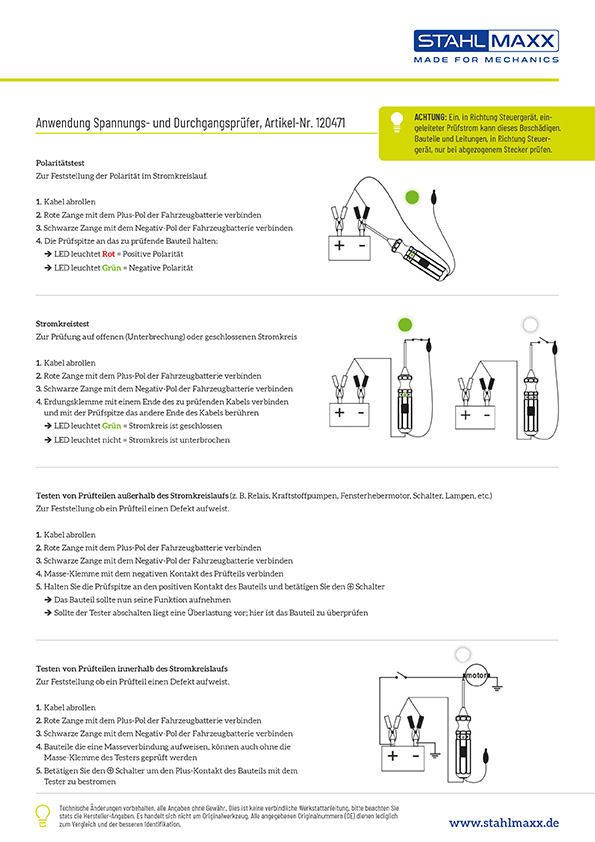

Polaritätstest – Beim Berühren eines Anschlusses oder Kontakts mit der Prüfspitze zeigt der Tester ein Anliegen der jeweiligen Polarität an (Rotes Licht: positiver Pol; grünes Licht: negativer Pol).

Stromkreis- / Leitungstest – Überprüfung auf Unterbrechung oder durch Schaltung geöffneter Stromkreise bzw. Kabel und Verbindungen (Grünes Licht leuchtet: Stromkreis ist geschlossen; grünes Licht leuchtet nicht: Stromkreis ist unterbrochen).

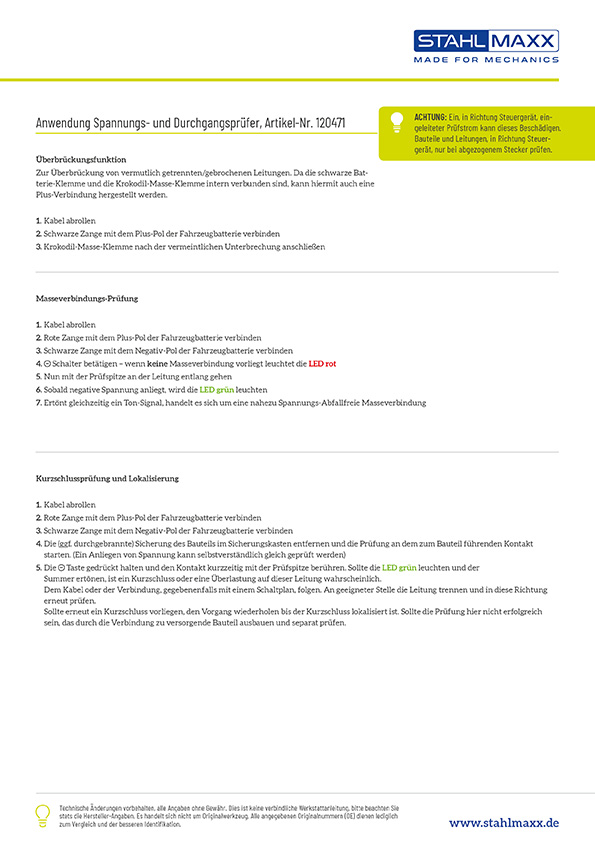

Massetest – Der Tester zeigt eine mangelnde Masseverbindung (z. B. hervorgerufen durch schlechte Verbindung, Übergangs-Leitungswiderstände) durch Leuchten der roten LED an. Eine (für ihn) ausreichende Masse- / Kontaktverbindung zeigt er durch Leuchten der grünen LED an. Zusätzlich ertönt ein akustisches Signal wenn eine nahezu spannungsabfallfreie Masseverbindung vorliegt.

Bauteiltest – Die zusätzliche Masseklemme wird mit dem negativen Kontakt des zu prüfenden (und ausgebauten) Bauteils verbunden. Die Prüfspitze wird an den positiven Kontakt des zu prüfenden Bauteils gehalten. Bei Betätigen des +Schalters wird das zu prüfende Bauteil mit der benötigten Spannung versorgt. Auch die Prüfung eines eingebauten Bauteils (mit Masse verbunden) ist möglich.

Weiteres

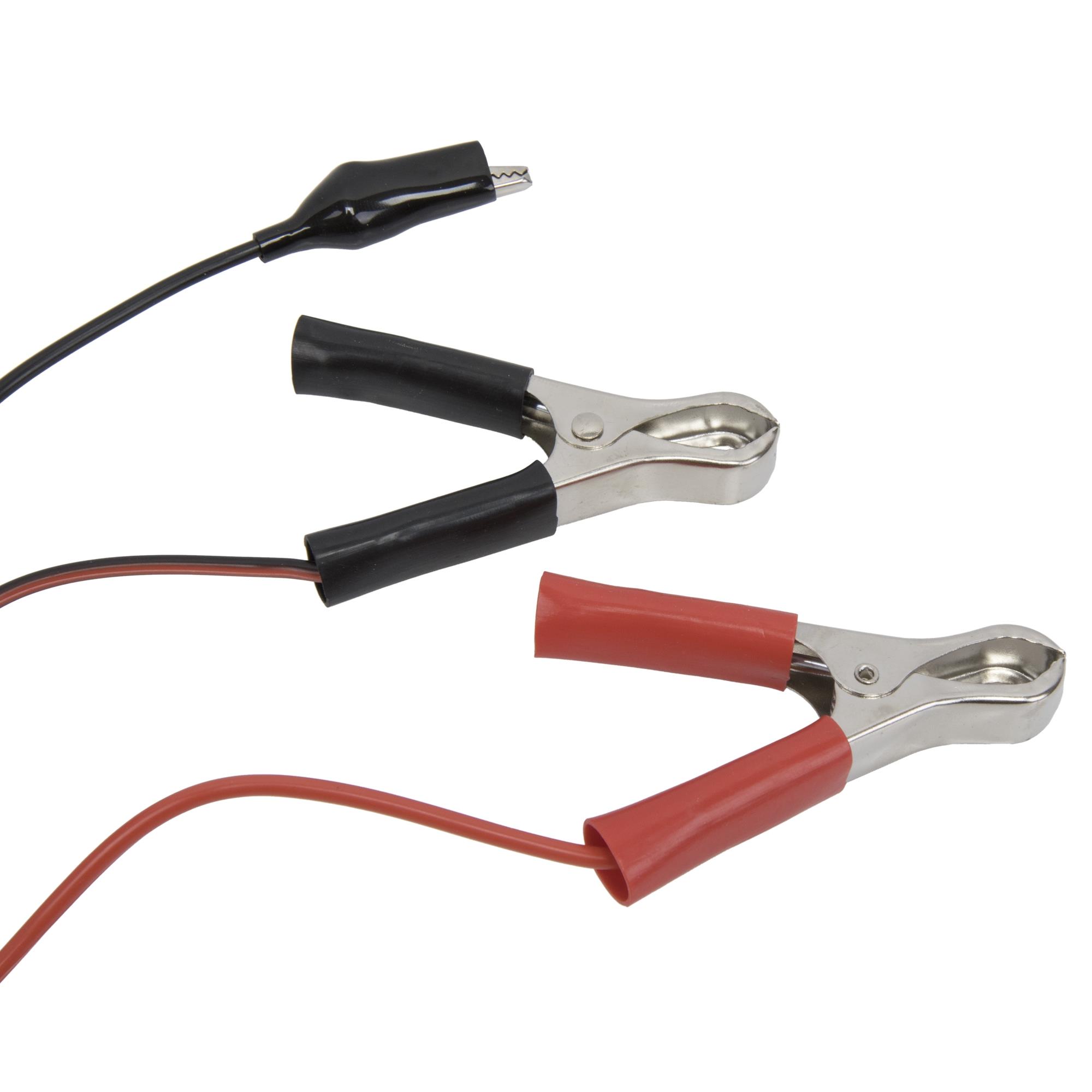

Der Spannungs- und Durchgangsprüfer wird mit zwei Batterieklemmen an die Fahrzeug-Batterie angeschlossen. Dies dient der Stromversorgung und auch der Potentialermittlung für den Polaritätstest. Das Anschlußkabel ist 4 m lang.

Überlastschutz – Bei Überlast oder zu hohem Stromfluss (>10 A) öffnet der Spannungsprüfer automatisch den Stromkreis und gibt einen Alarmton ab. Dies verhindert eine Beschädigung des Testers oder des Bauteils.

Lieferumfang:

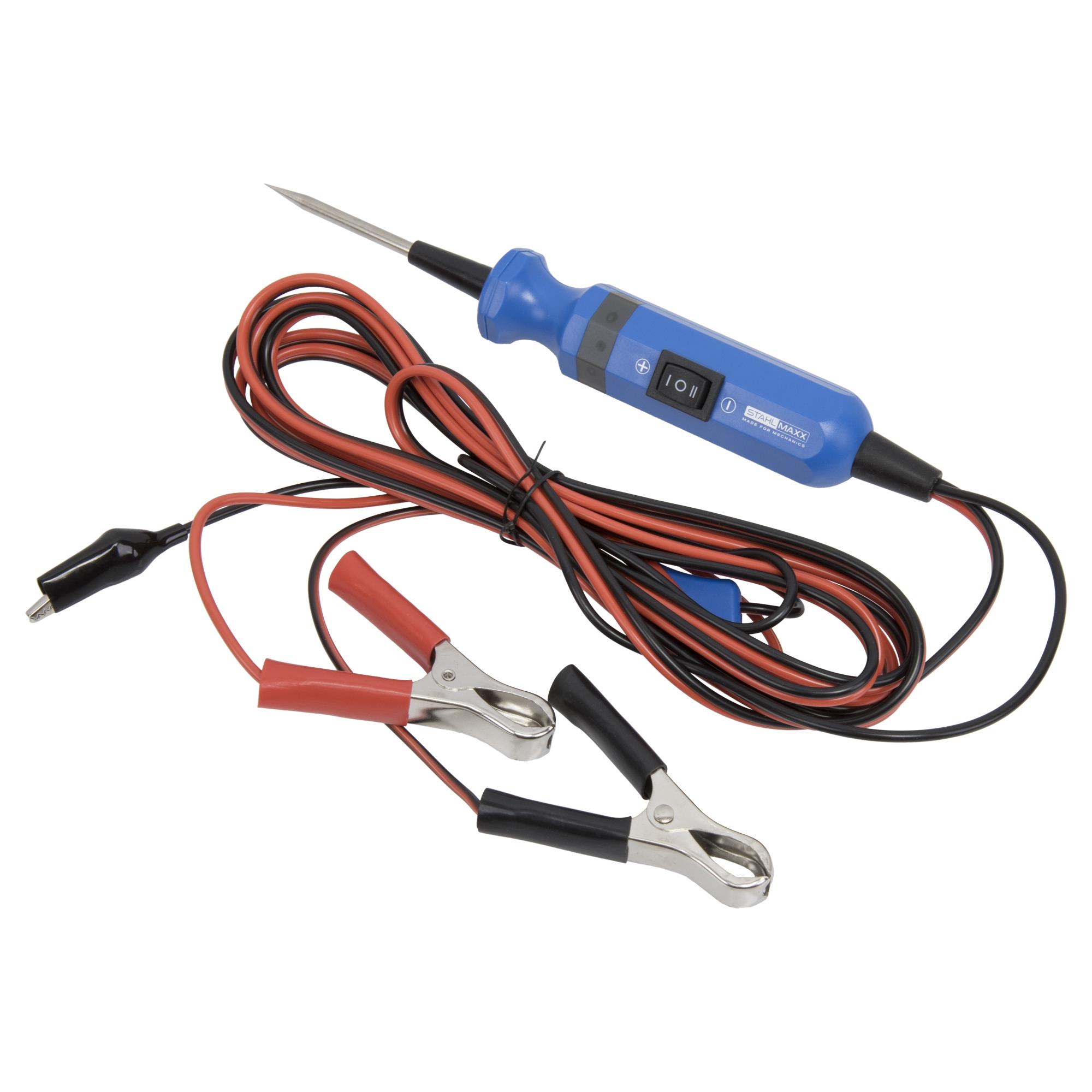

1x Spannungs- und Durchgangsprüfer mit Batterie- und Masse-Klemmen


Achtung:
Es handelt sich hierbei um ein elektrisches Gerät, welches nur von entsprechend geschultem Personal bedient werden darf. Außerdem sind entsprechende Herstellerangaben zu beachten, sowie das beigefügte Sicherheitsdatenblatt zum korrekten Umgang mit Elektrogeräten.
