Steuerzeitenwerkzeugsatz, für Ölbadzahnriemen-Motoren Ford 1.0 / 1.1 L Ecoboost 3-Zyl

Mit diesem hochwertigen Steuerzeiten-Spezialwerkzeug von STAHLMAXX, zur Einstellung der Steuerzeiten an 1.0 und 1.1L Ford EcoBoost Motoren der ersten Generation, ist ein fachmännisches Arbeiten, z. B. für den Zahnriemenwechsel oder eine Motoreninstandsetzung, problemlos möglich.

HINWEIS:
Die Nockenwellen-Fixierwerkzeuge wurden speziell in einer eigens angefertigten Passlehre geschweißt.
Gegenüber anderen Herstellern garantiert dies eine exakte und parallele Flucht zur Nockenwellen-Einstellfläche.
Zusätzlich ist eine Aussparung angebracht um ein problemloses Aufsetzen, bei montierter Turbolader-Ölleitung, zu gewährleisten.
Diese Aussparung fehlt beim Original-Werkzeug und ebenso bei vergleichbaren hochwertigen Herstellern.

Anwendungshinweise:
Diese Motoren werden durch einen "Ölbad-Zahnriemen" gesteuert. Wir empfehlen dem Mechaniker den Zahnriemen genauestens auf Verschleiß und Ablösungen zu kontrollieren. Ein Ablösen von Riemen-Fasern folgt zum Verstopfen der Ölpumpe und zwangsläufig zum Motorschaden.
Eine Reib- bzw. Mitnehmerscheibe, unter dem Kurbelwellen Schwingungsdämpfer, ist NICHT immer werksseitig verbaut. Um das korrekte Anzugsdrehmoment zu gewährleisten, muss eine neue Mitnehmerscheibe verbaut werden. Die Kurbelwellenriemenscheibe besitzt, zur Abnahme des OT-Sensorsignales, einen Magnetfeldring – die Riemenscheibe nicht auf metallischen Oberflächen lagern.

Bei Fahrzeugen mit VCT-Verstellung müssen bereits zum Erneuern und Lösen des Schwingungsdämpfers das Versteller-Einstellwerkzeug an den Nockenwellen angebracht und die Versteller in Null-Position (nach links) gedrückt und arretiert werden.

Von Ford wird ein Drehmomentvervielfältiger 1:5 empfohlen (Art.-Nr. 121148).

ggf. benötigte Anzugsdrehmomente:
(Referenz: Ford Fiesta 6 1.0 MKB: YYJA, bitte beachten Sie die Herstellervorgaben)
Kurbelwellenriemenscheibe: mit Riemenscheiben Absteckdorn 25 Nm, 70 Nm, Dorn ausbauen, Drehmomentvervielfältiger anbauen.
Dann 60 Nm + 5 x 90 Grad-Winkelanzug (mit Drehmomentvervielfältiger)
Nach Umrechnung (1:5) ergibt sich ein Drehmoment von 300 Nm und 1 x 90 Grad-Winkelanzug.
Nockenwellenräder: 30 Nm, 50 Nm, 95 Nm + 45 Grad
Zahnriemen Spannrolle: 26 Nm
Zylinderkopfhaube: 10 Nm
Verschlussschraube KW-OT-Dorn: 20 Nm


passend für folgende Fahrzeuge:
(Für Ford 1,0 und 1,1 l, 3-Zyl. Ecoboost / ECOnetic / SCTI Motoren ab 2012 mit / ohne VCT)
Ford: B-MAX / C-MAX / Grand C-MAX / Courier / EcoSport / Fiesta / Focus / Grand- Tourneo Connect / Transit Courier

passend für folgende Motorcodes:
M1CA, M1CB, M1DA, M1DC, M1DD, M1DH, M1FA, M1JA, M1JC, M1JE, M1JH, M1JJ, M1JL, M1JM, M1JU, M2DA, M2DB, M2DC, M2GA, M2GB, P4JA, P4JB, P4JC, P4JD, Q0JA, Q0JB, Q0JC, Q0JD, SFCA, SFCB, SFCC, SFCD, SFCE, SFCF, SFDA, SFDB, SFDC, SFJA, SFJB, SFJC, SFJD, SFJE, SFJF, SFJH, SFJJ, SFJK, SFJL, SFJN, SFJP, YYJA, YYJB, YYJD, YYJE

zu verwenden wie Ford:
303-732, 303-1054, 303-1602, 303-1604, 303-1605, 303-1606

im Überblick:
✔ Stahlmaxx Qualitätswerkzeug
✔ hochwertige Materialien
✔ präzise Verarbeitet
✔ Reparatur nach Herstellervorgaben
✔ verbesserte Bauform durch angeschweißte Haltebügel
✔ perfekte Passgenauigkeit

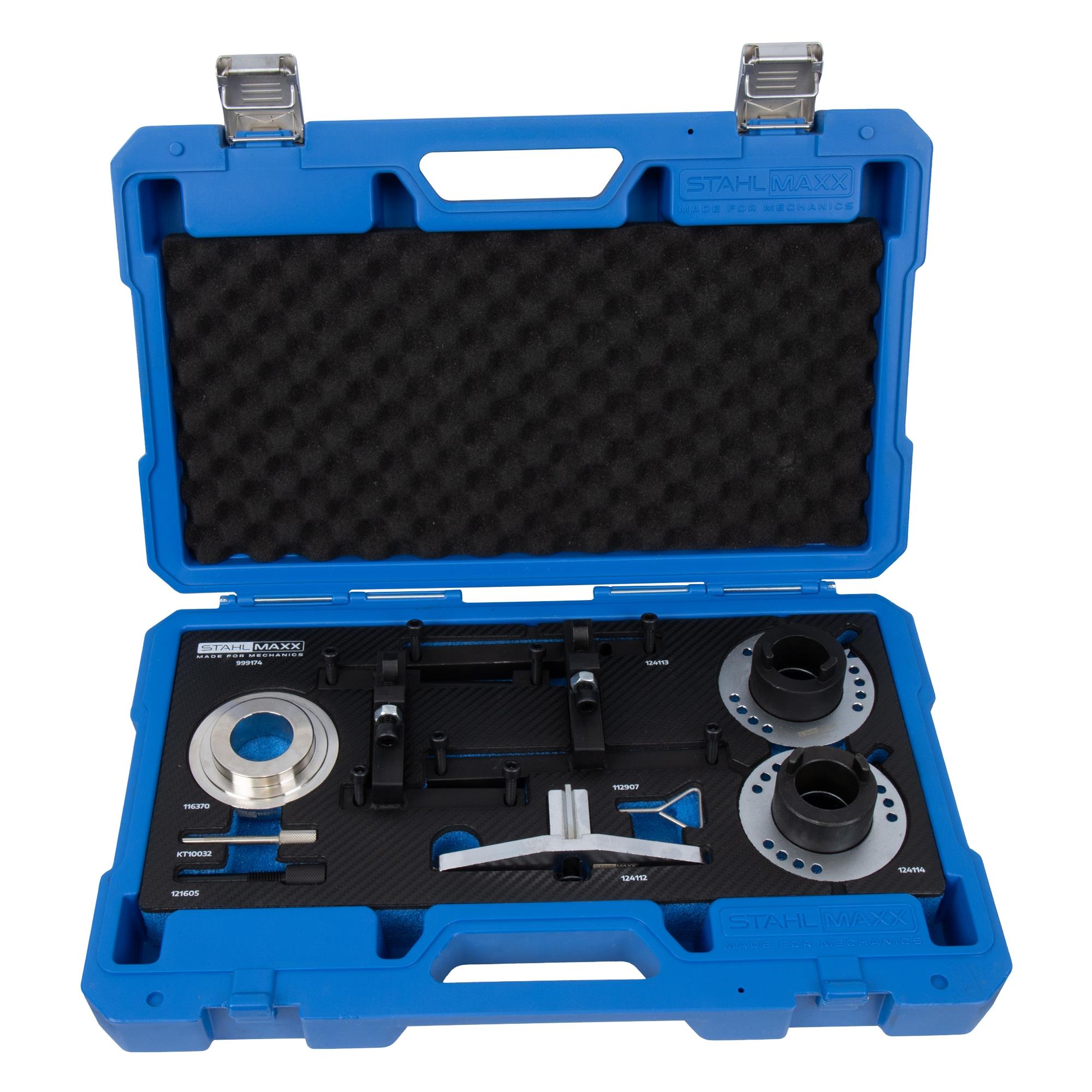

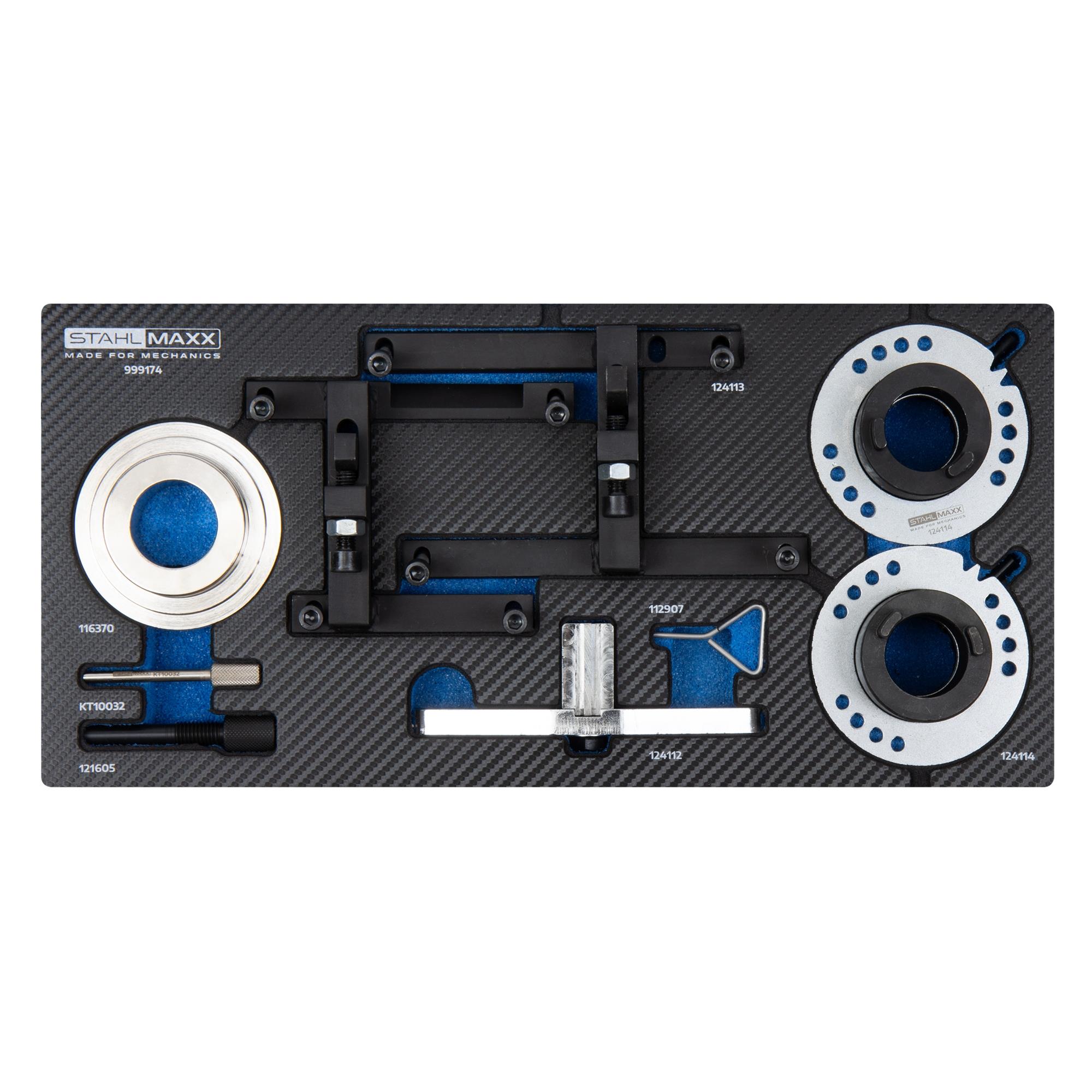

Lieferumfang:
1 x Art.-Nr. 124113 Nockenwellen Fixierwerkzeuge, Ford EcoBoost 1.0 / 1.1 L, zu verw. wie Ford 303-1605
1 x Art.-Nr. 121605 Fixierschraube Kurbelwelle, für EcoBoost, 1.0 / 1.1 L, zu verw. wie Ford 303-1604
1 x Art.-Nr. 124112 Schwungradarretierung für Anlasseraussparung, zu verw. wie Ford 303-1602
1 x Art.-Nr. 124114 Einstellwerkzeug-Satz für Nockenwellenversteller VCT, zu verw. wie Ford 303-1606
1 x Art.-Nr. KT10032 Einstellwerkzeug Riemenscheibe Kurbelwelle, zu verw. wie Ford 303-732
1 x Art.-Nr. 112907 Fixierdorn für Zahnriemen-Spanndämpfer, zu verw. wie Ford 303-1054
1 x Art.-Nr. 116370 Einbauwerkzeug Kurbelwellenwellendichtring, zu verw. wie OEM 303-1603

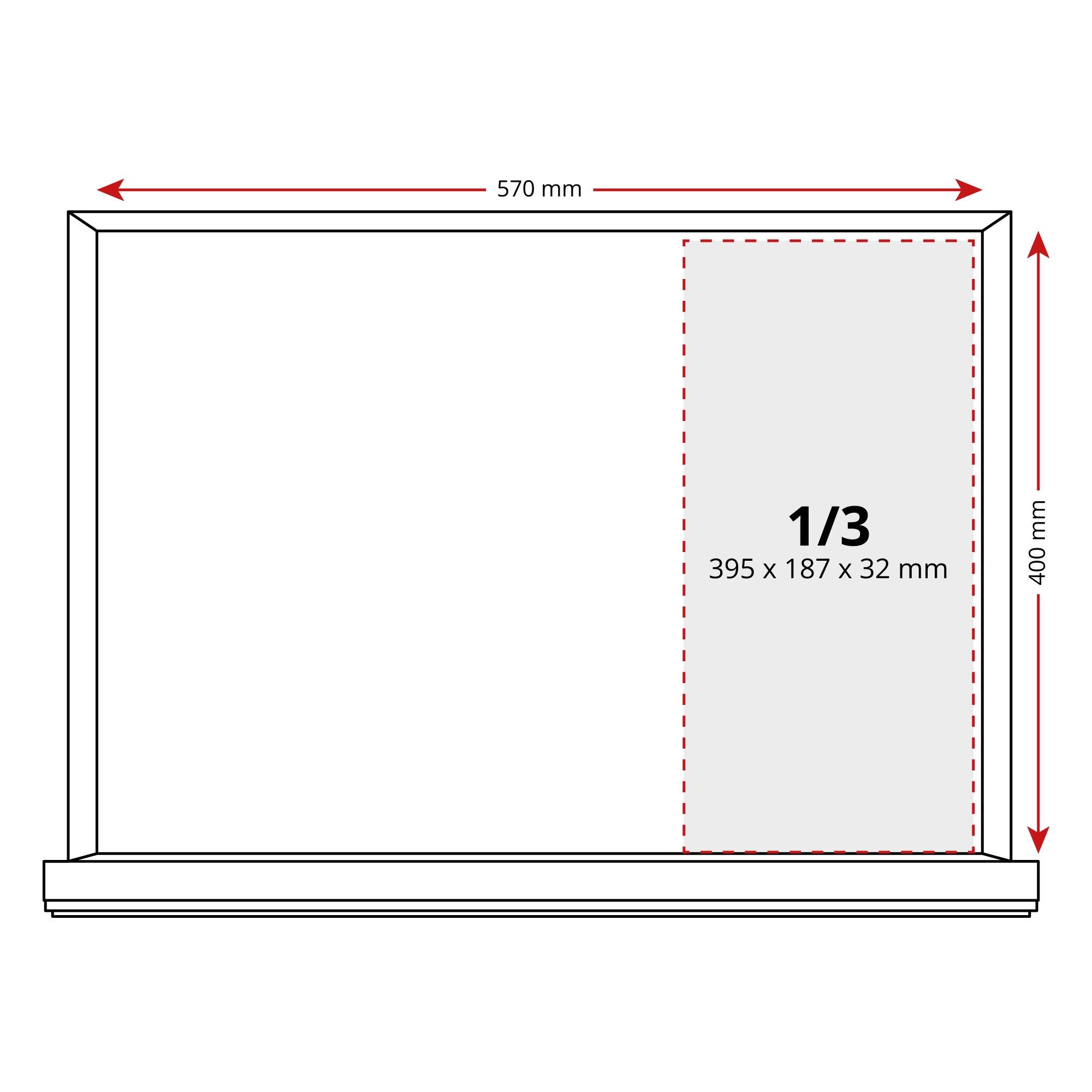

1 x Art.-Nr. 999174S Passform Schaumstoffeinlage 1/3 [395 x 187 x 32 mm (Länge x Breite x Höhe)]
1 x Art.-Nr. 115269 Aufbewahrungskoffer 1/3

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 121148 Drehmomentvervielfältiger für Ford EcoBoost, ECOnetic, zu verw. wie Ford 303-1611
Art.-Nr. 122785 Einspritzdüsen Auszieher, Benzin, Demontagewerkzeug für Ford EcoBoost 1.0 - 5,0L, zu verw. wie Ford 310-206
Art.-Nr. 121142 Lösewerkzeug für Kraftstoffleitung an der Hochdruckpumpe, EcoBoost, zu verw. wie Ford 310-137, Opel CH-50637
Art.-Nr. 115950 Ölfilter Schlüssel und Kraftstofffilter Schlüssel, 74 mm x 14-kant, Ford, VAG, Mercedes, Renault

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
