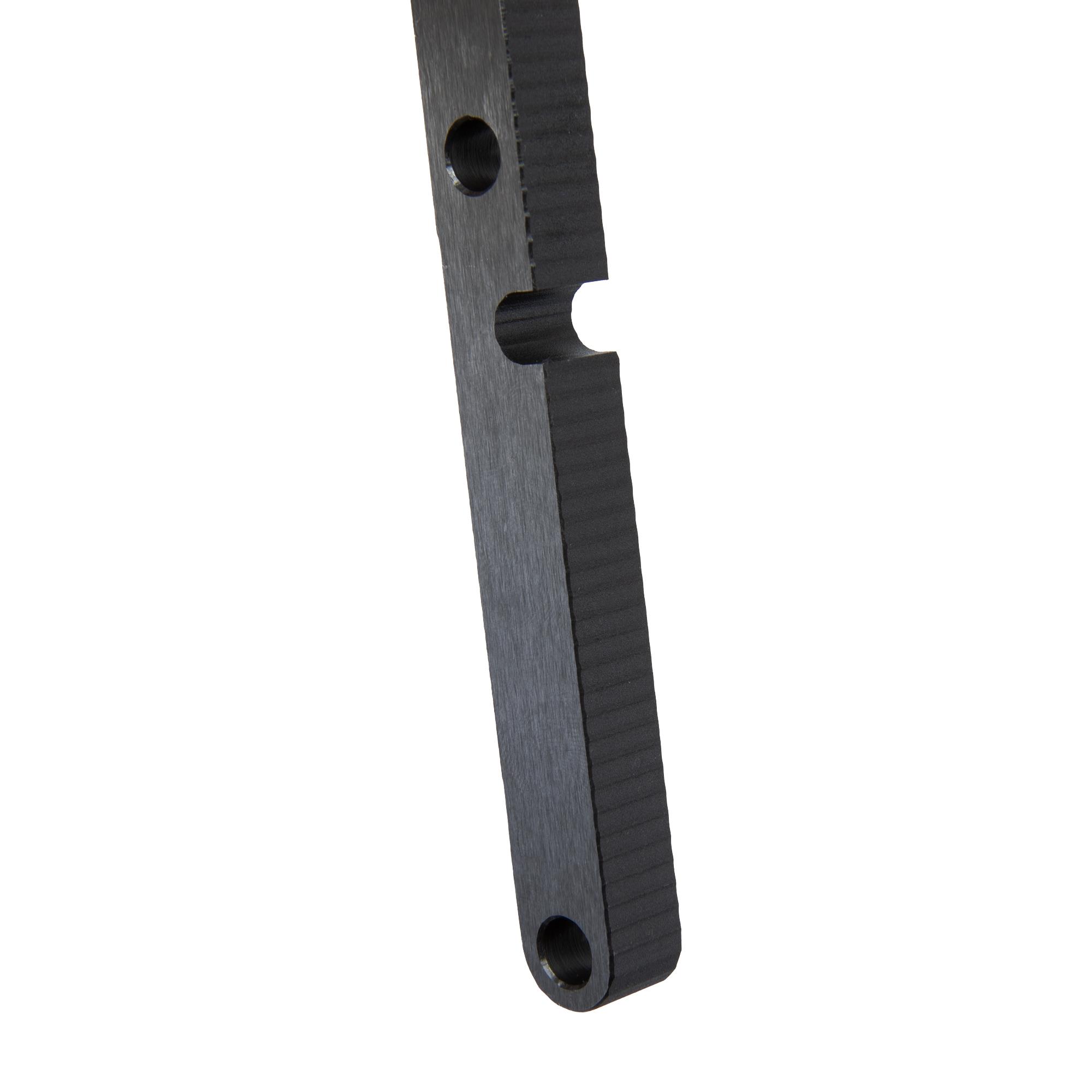

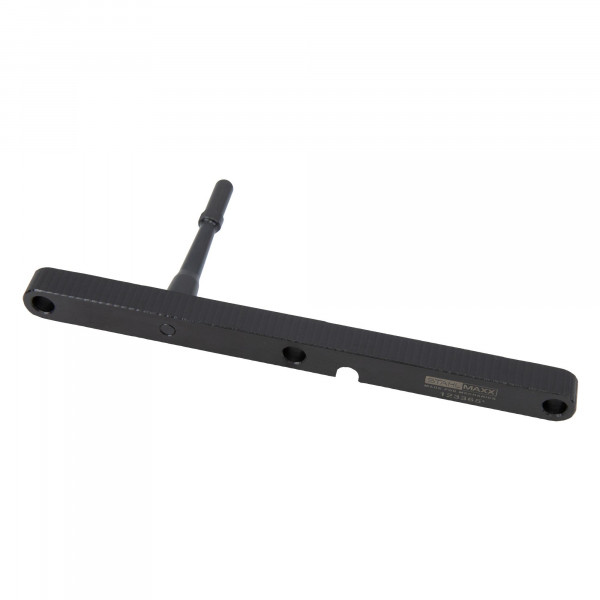

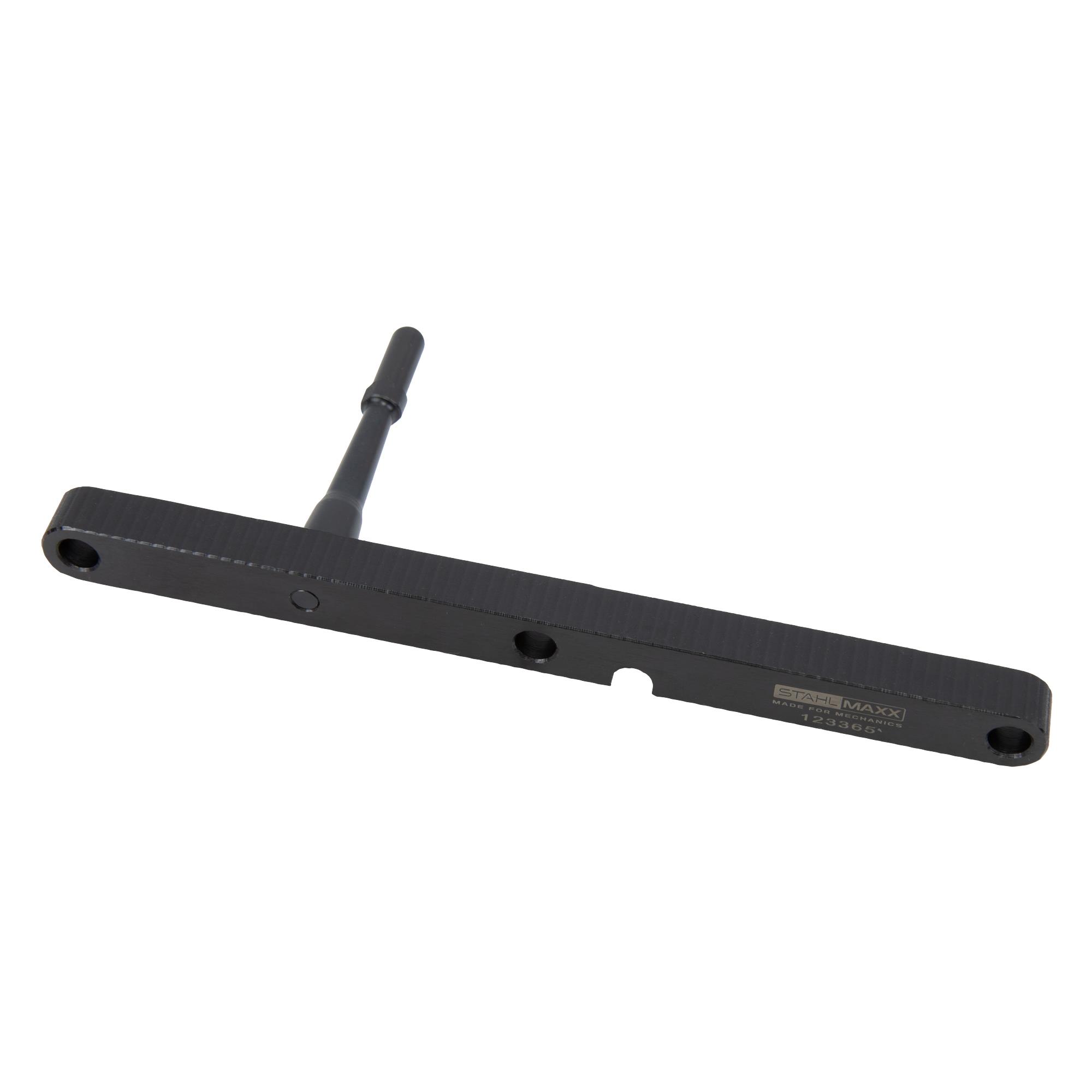

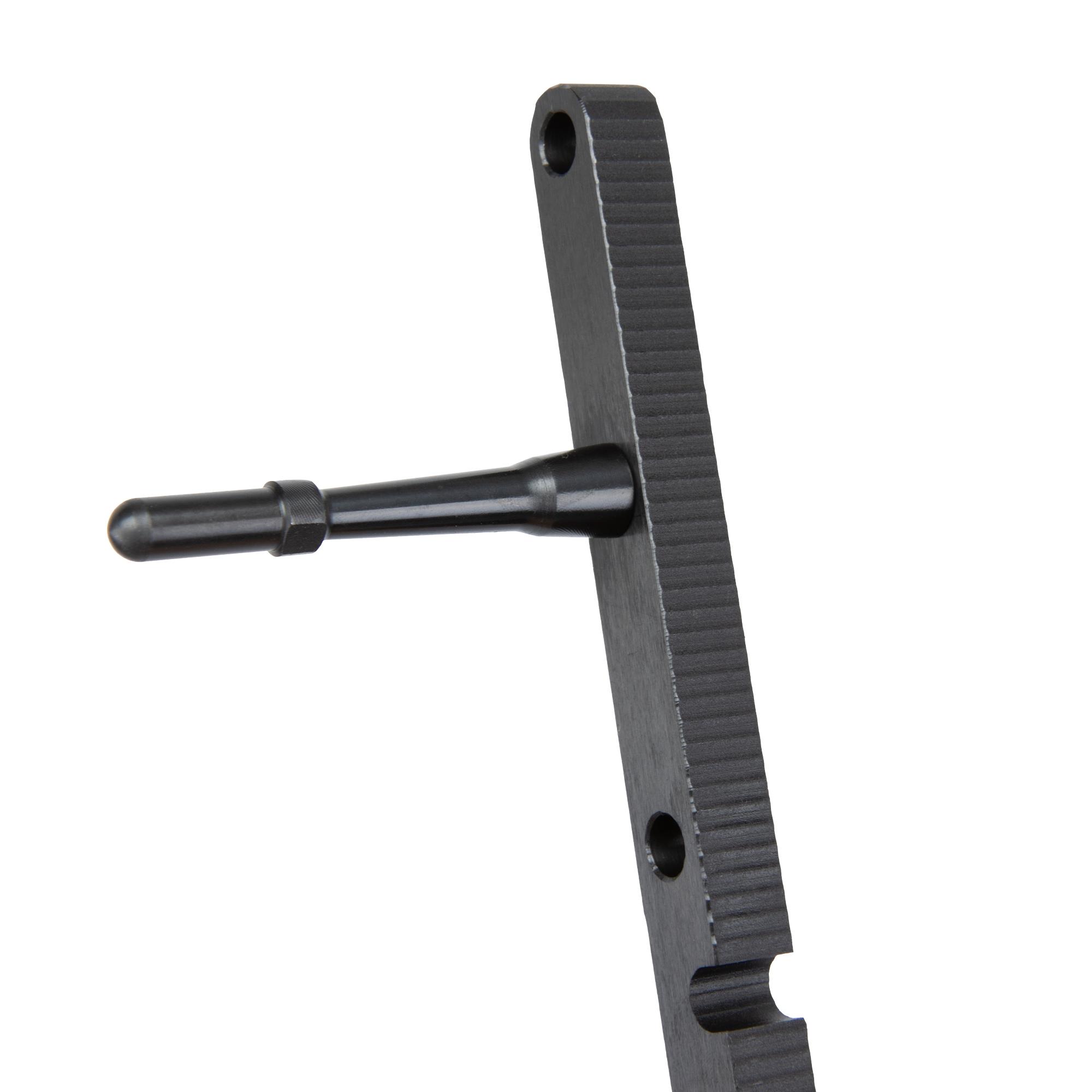

Lehre, Ausrichtwerkzeug Nockenwellen-Lagerdeckel, für Audi, Porsche, VW 3.0L TDI Gen.2, wie T40311

Spezialwerkzeug zur Ausrichtung der Nockenwellen, bzw. der Lagerbrücken, an 3.0L V6 TDI Motoren der Gen. 2.
Um eine Beschädigung an den Nockenwellen, der Lager und somit dem Zylinderkopf zu verhindern, wird dieses Spezialwerkzeug (wie T40311) zwingend zur korrekten Montage der Nockenwellen in den Zylinderkopf benötigt.

Zur Ausrichtung wird der Führungszapfen (wie T40311/1) in die jeweilige Gewindebohrung, in Höhe Zyl. 2 bzw. Zyl. 5, eingeschraubt und anschließend die Lehre auf die kugeligen Widerlager, der Spannpratzen aufgelegt.

ggf. benötigte Anzugsdrehmomente:
Die Lagerdeckel können nun in folgender Reihenfolge angezogen werden:
(Referenz: Audi A4 8K 3.0TDI, MKB CLAB)
Erste Stufe: mit Hand zur Anlage bringen
Zweite Stufe: 9 Nm
Reihenfolge: 2te, 3te, 1st, 4te Lagerbrücke, jeweils zuerst mitte, außen, innen, dann die nächste Lagerbrücke.

HINWEIS:
Beschädigungsgefahr von Ventilen und Kolbenböden nach Arbeiten am Ventiltrieb.
Die hydraulischen Ausgleichselemente müssen sich setzen. Der Motor darf nach dem Einbau der Nockenwellen etwa 30 Minuten nicht gestartet werden.

passend für folgende Motorcodes:
VW, Audi:
CASA, CASD, CCMA, CCWA, CDTA, CDTB, CDTC, CDUC, CDUD, CGQB, CJGA, CJGC, CJGD, CJMA, CJMA, CJGC, CKVB, CKVC, CKVD, CLAA, CLAB, CLAB CTCB, CLZB, CMHA, CNRB, CPNB, CRCA, CRCD, CRTF, CTBA, CTBB, CTBC, CTBD, CTCB, CTCC, CVUA, CVUB, CVUC, CVVA, CVWA, CZVB, CZVC, CZVD, DEHA
Porsche:
M05.9E, MCN.RB, MCR.C, MCR.CA, MCR.CB, MCR.CC, MCT.BA, MCT.BB, MCT.BC, MCV.VB, MCV.VC, MCW.JA

zu verwenden wie VAG:
T40311

im Überblick:
✔ Stahlmaxx Qualitätswerkzeug
✔ präzise Verarbeitung
✔ dem Original nachempfunden

Lieferumfang:

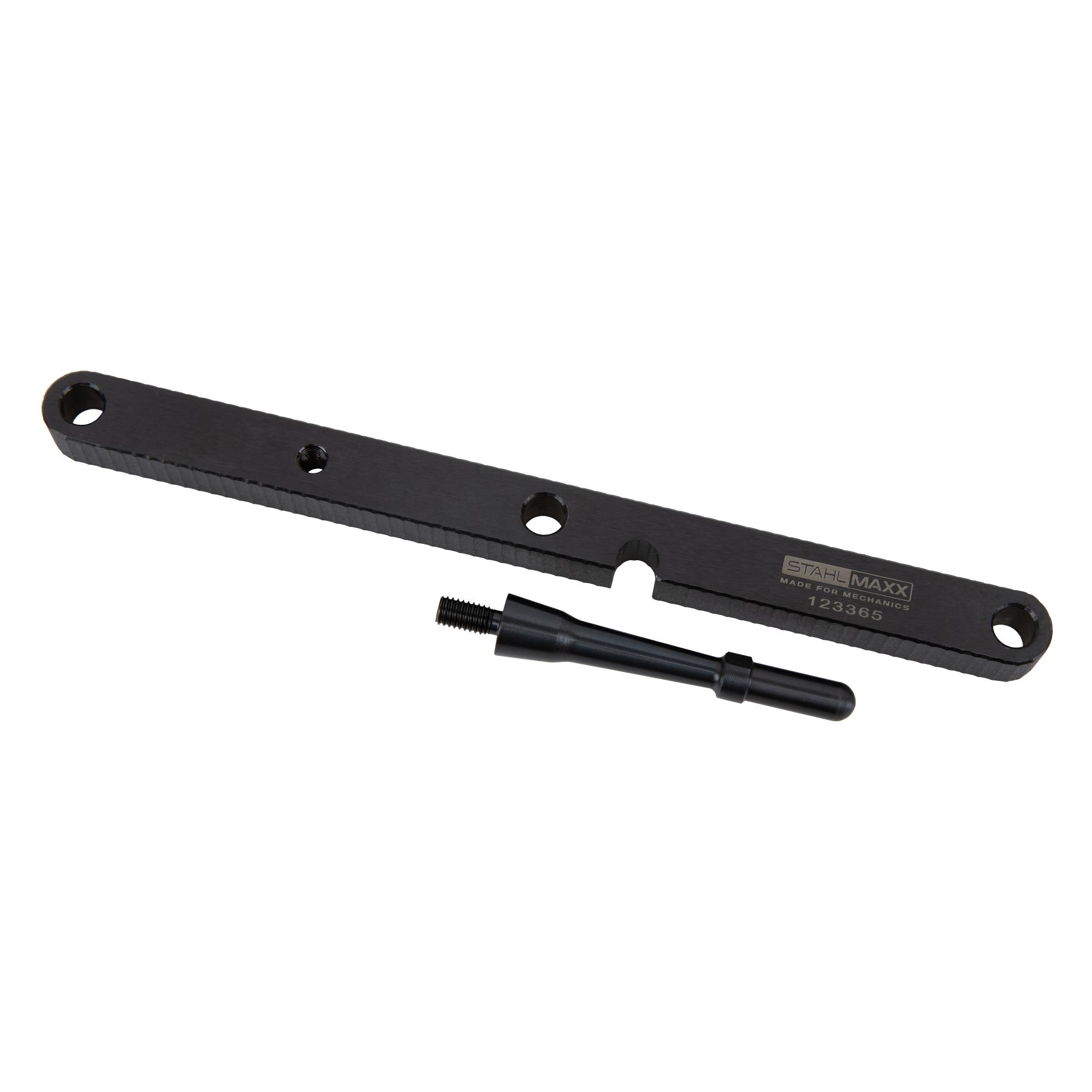

1 x Lehre, Ausrichtwerkzeug Nockenwellen- Lagerdeckel, für Audi, Porsche, VW 3.0L TDI Gen.2, wie T40311
1 x Fixierstift, für Ausrichtwerkzeug Nockenwellen- Lagerdeckel, wie T40311/1

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 999104 Steuerzeitenwerkzeug-Satz für Audi / VW - 2,7 / 3,0 / 4,0 / 4,2 TDI V6, V8
Art.-Nr. 999142 Steuerzeitenwerkzeug-Satz, für VAG Porsche Bentley 2.7 3.0 4.0 4.2L TDI V6 V8 Diesel mit Steuerkette
Art.-Nr. 106511 Spezialwerkzeug zum Fixieren und Einstellen des Zahnflanken- Spielausgleichs, wie T40096
Art.-Nr. 112905 Absteckstifte für Nockenwelle, wie VAG T40060

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
