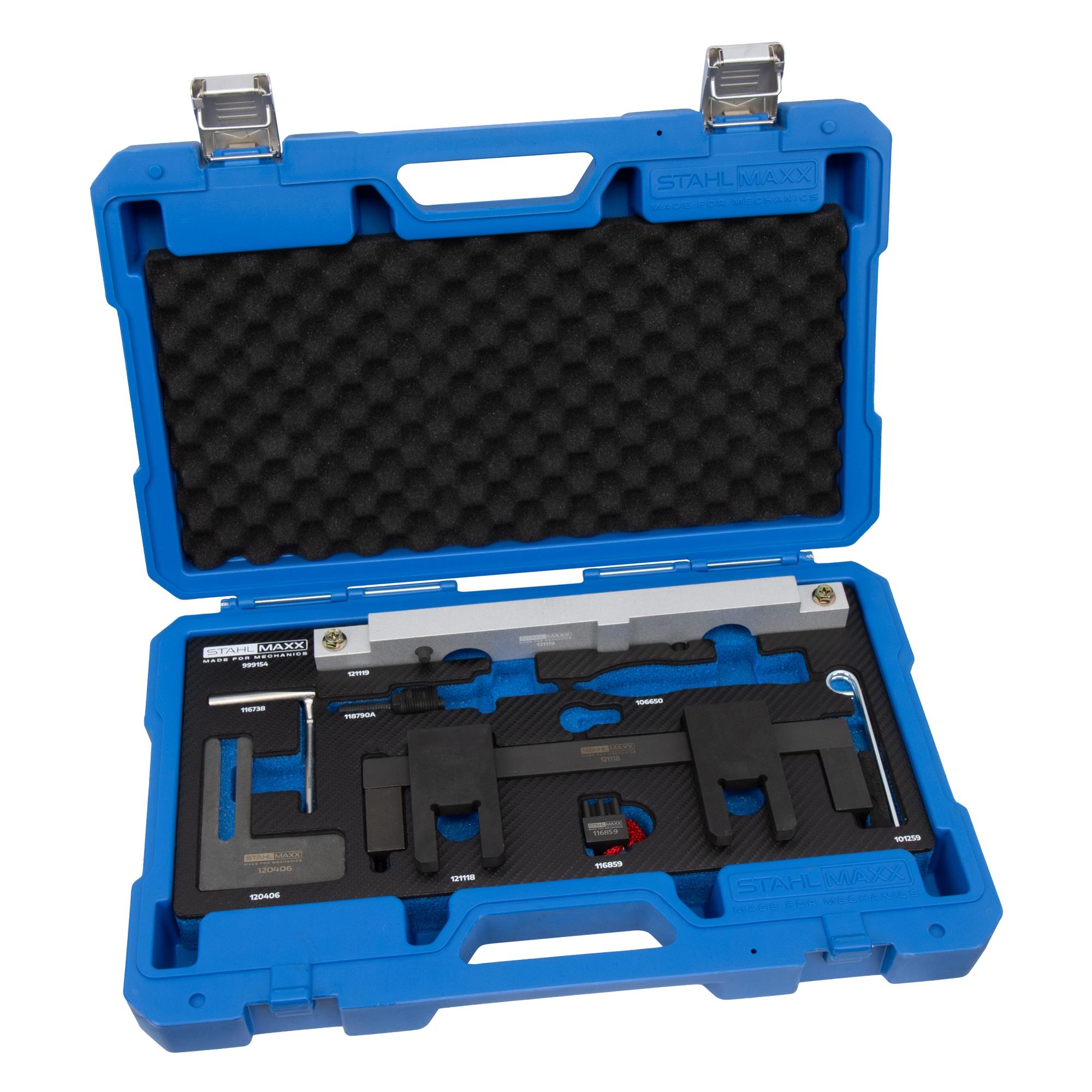

Steuerzeitenwerkzeug-Satz, für BMW 1.6L und 2.0L N43B16, N43B20 Benzinmotoren mit Steuerkette

Professioneller Spezialwerkzeugsatz, in hochwertiger Schaumstoffeinlage, zur fachmännischen und problemlosen Reparatur der Motorgeneration N43B16, N43B20 mit 1,6L und 2,0L Hubraum.

In diesem umfangreich zusammengestellten Satz sind alle Spezialwerkzeuge zur Einstellung der Steuerzeiten, der Ausgleichswelle und die Schwungradblockierung, zum Lösen der Zentralschraube Kurbelwelle, für Automatikgetriebe enthalten.
Die Schaumeinlage hat eine Aussparung für den Vorspann-Drehmomentschlüssel (0,6 Nm) Art.-Nr. 106650. Dieser wird bei vielen BMW Motoren verwendet und ist ggf. schon in der Werkstatt vorhanden.

Hinweis:
Überprüfen Sie die Verriegelung der Einlass- und Auslass-Nockenwellen-Verstelleinheit. Diese muss gegebenenfalls durch ein Verdrehen verriegelt werden. Sollte keine Verriegelung möglich sein, ist ein korrektes Einstellen nicht möglich und die Verstelleinheiten müssen ersetzt werden.

passend für folgende Motorcodes:
N43B16A, N43B16AA, N43B20AA, N43B20AY, N43B20KO, N43B20UO

passend für folgende Fahrzeuge:
1er: E81, E82, E87, E88 (Bj. 06-12)
3er: E90, E91, E92, E93 (Bj. 06-12)
5er: E60, E61 (Bj. 07-10)

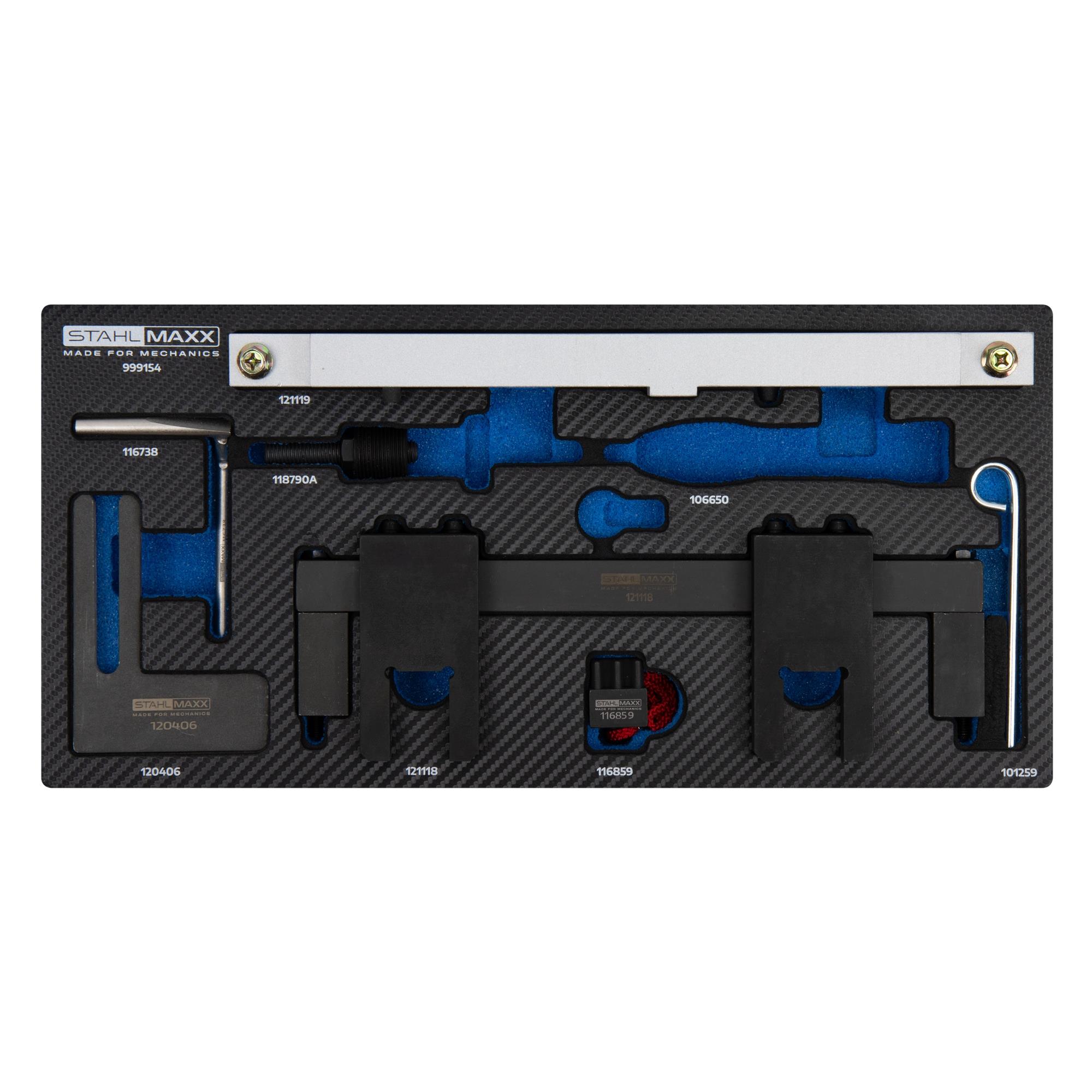

Lieferumfang:

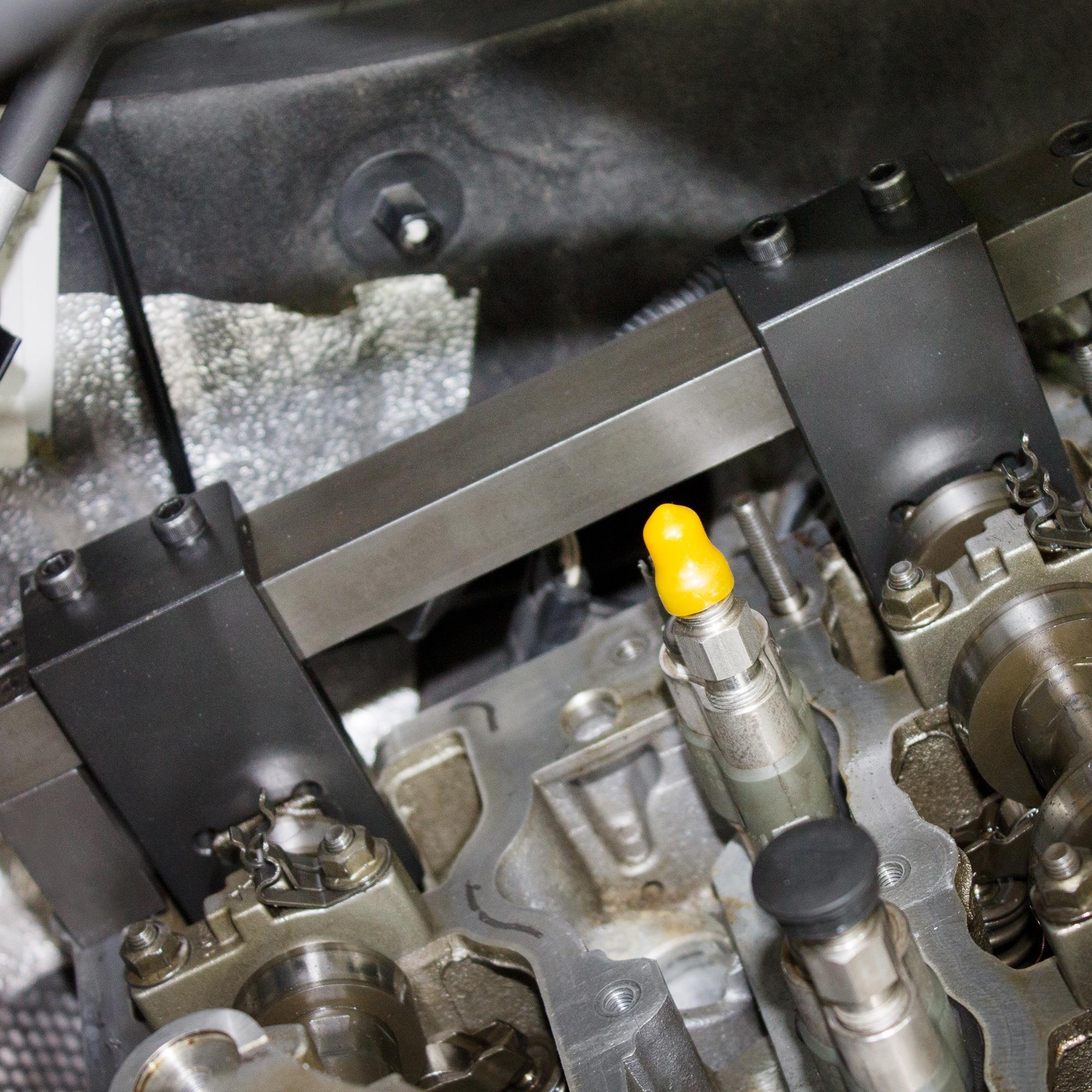

1 x Art.-Nr. 121118 Nockenwellenfixierung, zu verw. wie 118690 (umfasst 118691, 118692, 118693)

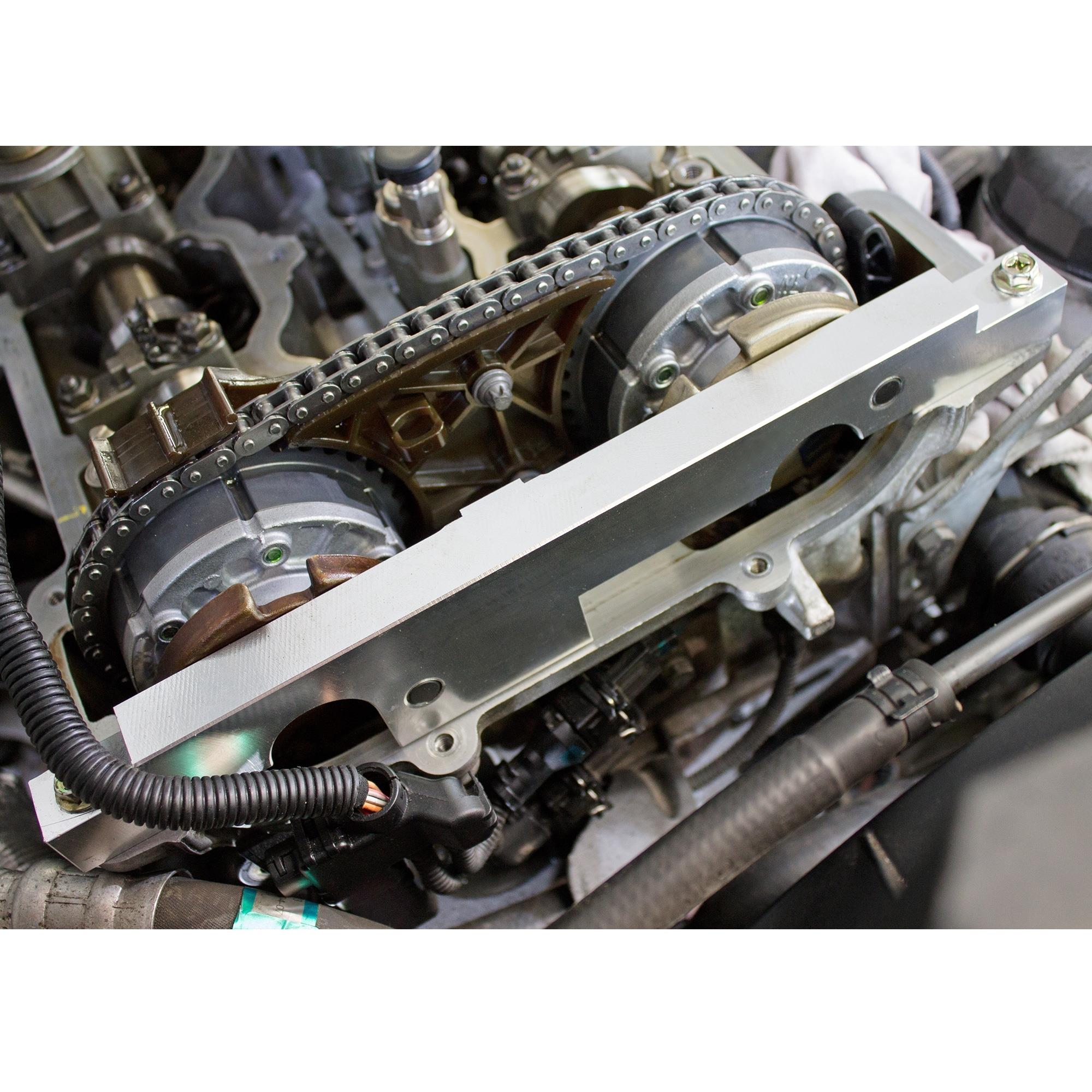

1 x Art.-Nr. 121119 Nockenwellen-Geberräder Fixierwerkzeug, zu verw. wie 118710 (umfasst 118711, 118712)
1 x Art.-Nr. 116738 Fixierdorn für Schwungrad, zu verw. wie 119190, 115120

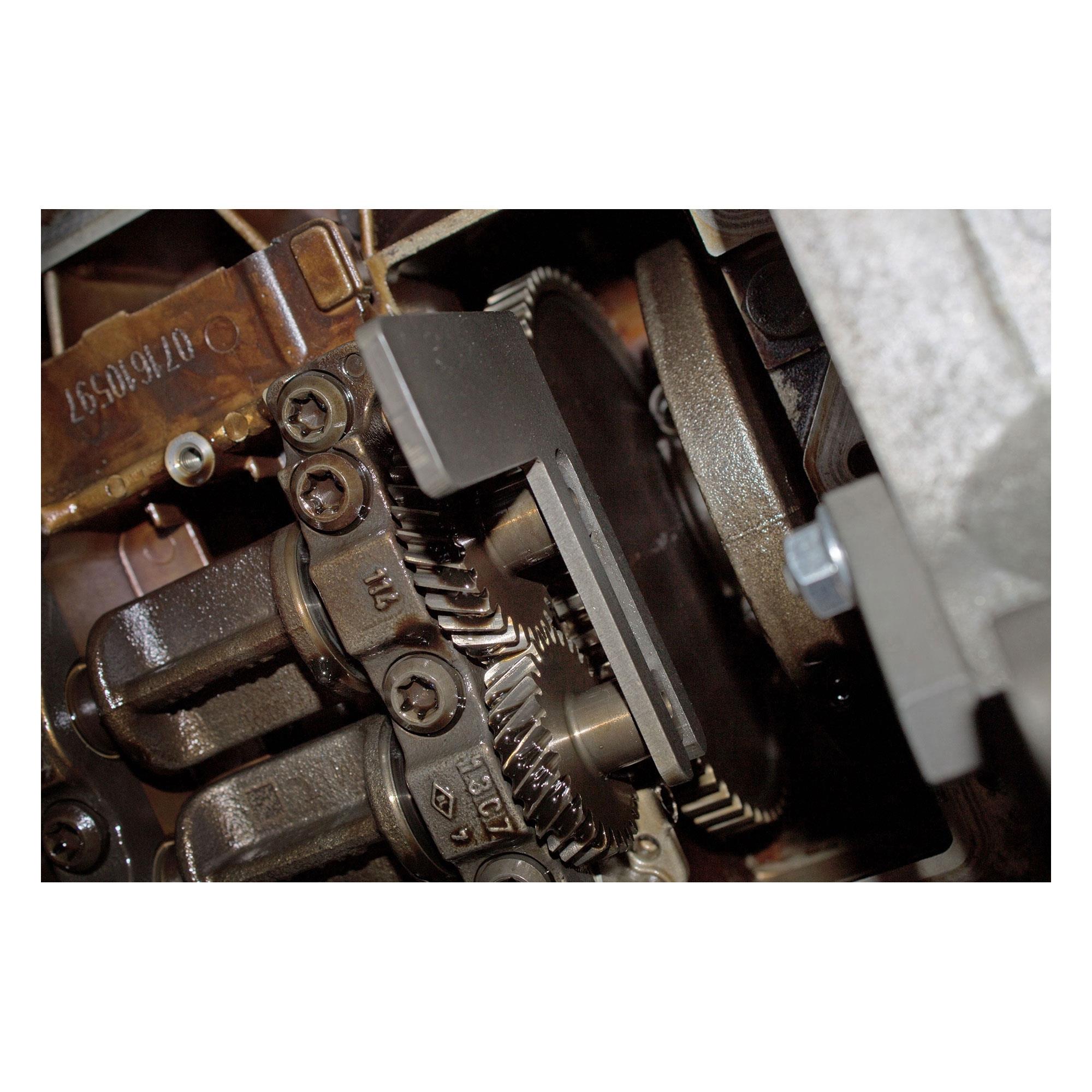

1 x Art.-Nr. 120406 Ausgleichswellen-Fixierung, Ausf. 3, zu verw. wie 118700
1 x Art.-Nr. 116859 Schwungradhaltewerkzeug, Automatikgetriebe, zu verw. wie 118660
1 x Art.-Nr. 118790A Steuerketten Vorspannwerkzeug, zu verw. wie 119340

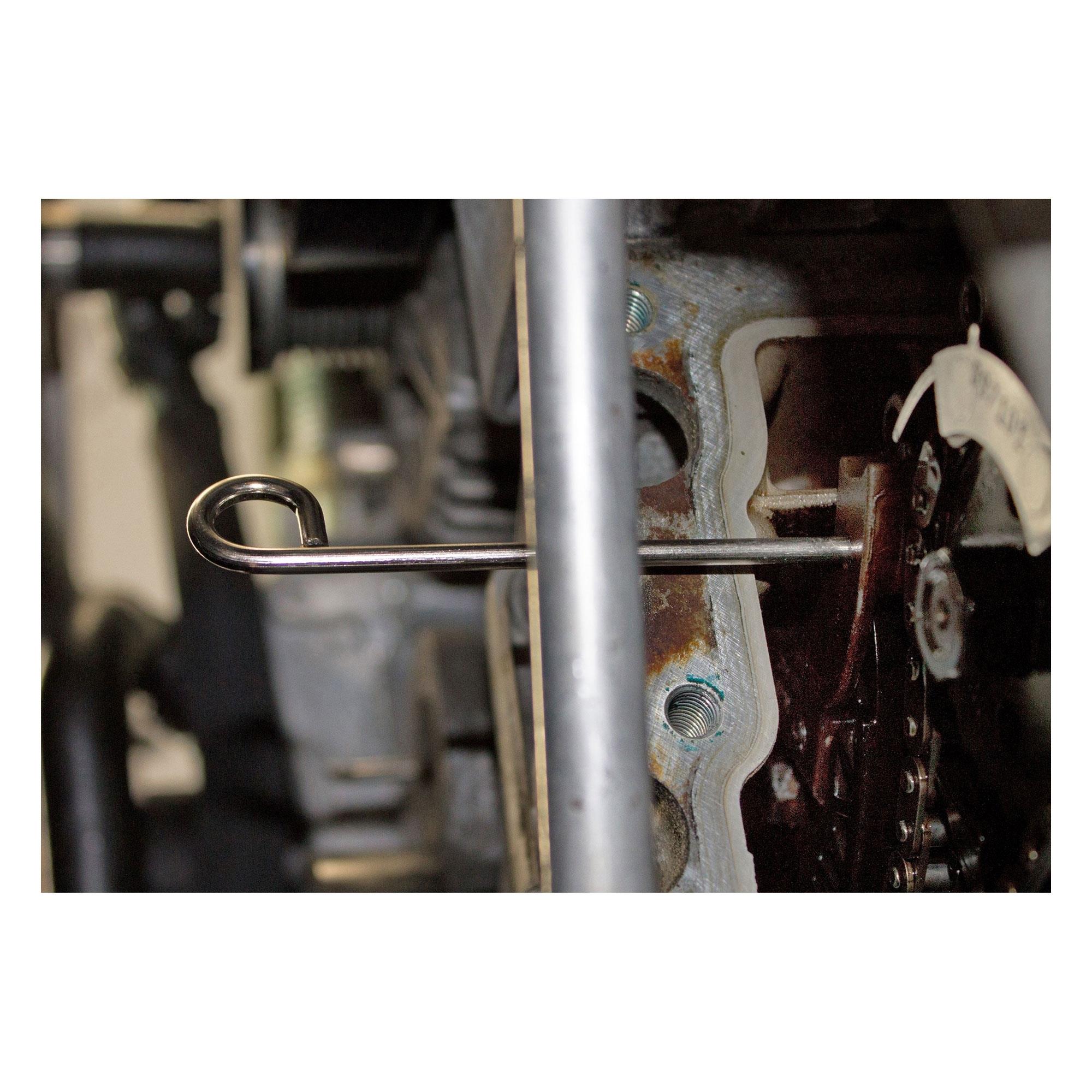

1 x Art.-Nr. 101259 Absteckstifte für Kettenspanner, zu verw. wie BMW 113340

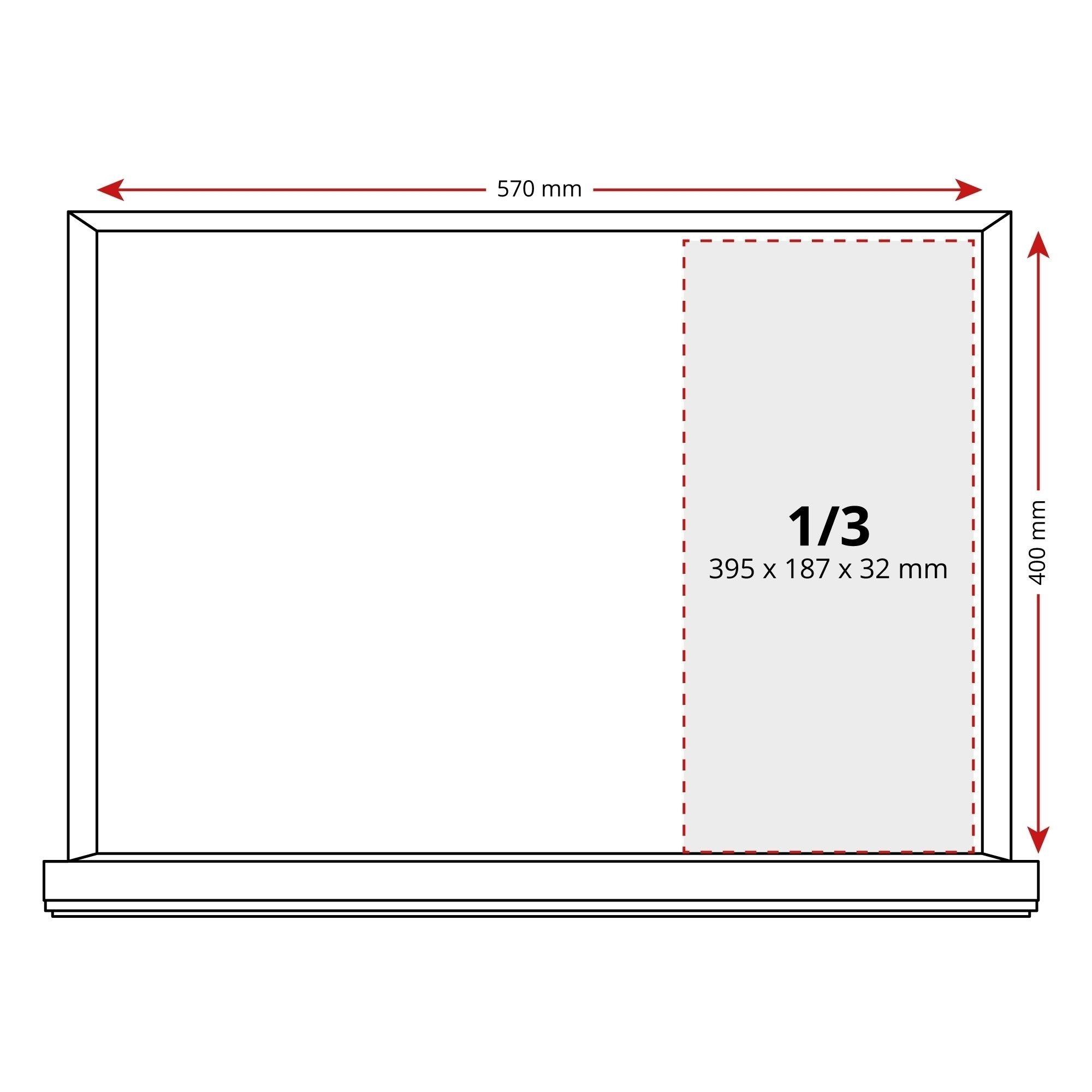

1 x Art.-Nr. 999154S Passform Schaumstoffeinlage 1/3 [395 x 187 x 32 mm (Länge x Breite x Höhe)]
1 x Art.-Nr. 115269 Aufbewahrungskoffer 1/3

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 106650 Drehmomentschrauber 0,4-2 NM, 1/4", zu verw. wie 009250, 009460
Art.-Nr. 115406 / 121709 Schwungrad-Blockierwerkzeug für BMW M47 M57 M67 N43 N45 N46 N51 N53 N54 N55, zu verw. wie 118180
Art.-Nr. 112483 Werkzeug für Wellendichtring Kurbelwelle, stirnseitig, zu verw. wie 119220, 119230
Art.-Nr. 101180 Werkzeug für Wellendichtring Kurbelwelle, getriebeseitig, zu verw. wie 119180
Art.-Nr. 116557 Benzin Einspritzdüsen Werkzeug für BMW N43 N53 N54, zu verw. wie 130180
Art.-Nr. 120737 Injektor-Dichtring De- und Montage Werkzeug, für Gen. 1+2 BMW Einspritzdüsen
Art.-Nr. 115160 Verschleißanzeiger Steuerkettenlängung, zu verw. wie Mini / BMW 83302411399 oder 2411399

im Überblick:
✔ Stahlmaxx Qualitätswerkzeug
✔ präzisionsgefertigte Spezialwerkzeuge
✔ alle Werkzeuge zur fachmännischen Steuerzeiten-Einstellung enthalten
✔ inkl. Datenblatt mit Anwendungshinweisen und Zuordnungstabelle
✔ professionelle Aufbewahrung in Schaumeinlage und Werkstattkoffer

Vorgehensweise:
(Referenz BMW E90 318i N43B20A Motor)

• Ansaugfiltergehäuse mit Luftmassenmesser ausbauen
• Zylinderkopfhaube abbauen
• Antriebsriemen für Generator abbauen
• Schwingungsdämpfer abbauen
• Motor in Einbaulage fixieren
• Vorderachsträger absenken
• Ölwanne abbauen
• Beide Magnetventile ausbauen

Reparaturhinweis:
Nach dem Lockern der Zentralschraube sind das Kettenrad der Steuerkette und das Kettenrad der Ölpumpe nicht mehr kraftschlüssig mit der Kurbelwelle verbunden. Die Ausgleichswellen verdrehen sich und müssen neu eingestellt werden.

ggf. benötigte Drehmomente:
Zentralschraube Kurbelwellenriemenscheibe / -dämpfer: 300 Nm
Schrauben Kurbelwellenriemenscheibe / -dämpfer: 35 Nm
Nockenwellenrad: 20 Nm + 180 Grad
Kettenspanner: 65 Nm
Ölwannenschrauben: 30 Nm
Zylinderkopfhaube: M8: 15 Nm / M6: 10 Nm
Gleitschienenbolzen: oben 14 Nm / unten 20 Nm
Gleitschiene oben: 8 Nm
Verschlussschrauben Gleitschienenbolzen: oben 25 Nm / unten 32 Nm


Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
