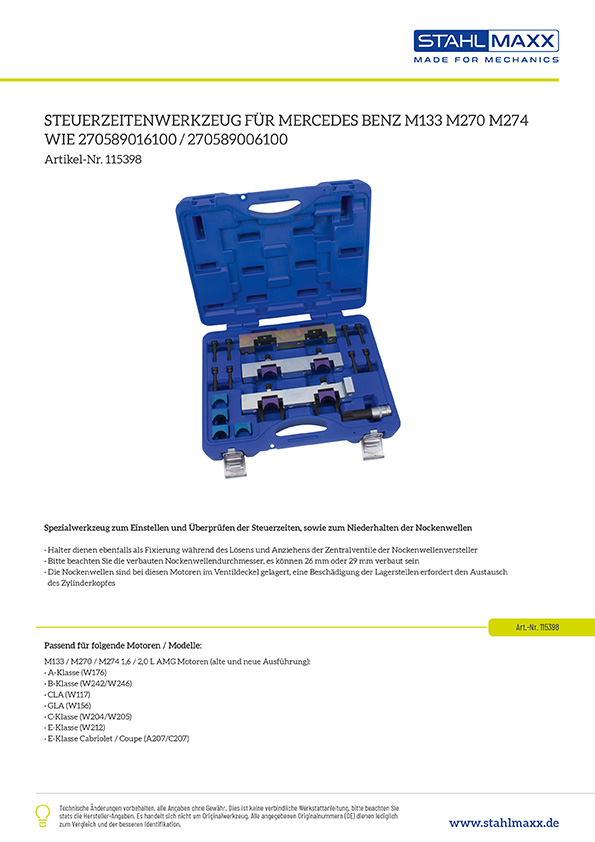

Steuerzeitenwerkzeugsatz für Steuerkette, Mercedes Benz 1.6L 2.0L M133, M260, M264, M270, M274

Spezialwerkzeug-Satz zur Einstellung der Steuerzeiten, zur Steuerketten- oder Motorreparatur an den 4-Zylinder-Motoren von Mercedes Benz mit 1,6L und 2,0L Hubraum der Motorenreihen M133, M260, M264, M270, M274. In diesem Satz ist das Nockenwellenfixierwerkzeug, beide Ausführungen der Niederhalter und der Steckschlüssel zur De- bzw. Montage der Steuerventile Nockenwellenversteller enthalten.
Die neue Bauweise der Nockenwellen-Einstellwerkzeuge ermöglicht mehr Stabilität und eine einfachere Handhabung.

Hinweis:
Das Fixierwerkzeug der Nockenwellen ist zum Halten der Löse- und Anzugdrehmomente der Zentralventile der Nockenwellenversteller konzipiert und kann auch hierfür verwendet werden. Die Nockenwellen sind im geteilten Ventildeckel gelagert, eine Beschädigung erfordert den Austausch des Zylinderkopfes. Achten Sie auf ggf. verschiedene Ausführungen mit Camtronic (CODE A14) in Ø 29 mm und ohne Camtronic in Ø 26 mm.

Die neue Bauweise der Nockenwellen-Einstellwerkzeuge ermöglicht mehr Stabilität und eine einfachere Handhabung. Im Satz befinden sich 2 Adapterstücke, die zentriert auf die Nockenwellenbrücke aufgesetzt werden und somit die korrekte Position der Nockenwellen-Sensorräder bestimmt werden kann. Wir reagieren hier auf ein Problem der „sich verdrehenden Sensorscheiben“. Dies lässt sich nur schwer mit „Augenmaß“ erkennen.

Information zur Prüfung der Steuerzeiten ohne Demontage der Zylinderkopfhaube:
Zur Prüfung der Steuerkettenlängung, bzw. der Steuerzeiten kann im Vorfeld mit unserer Art.-Nr. 122960 die Nockenwellenposition über die Nockenwellensenoren geprüft werden.

ggf. benötigte Anzugsdrehmomente:
(Referenz: Mercedes-Benz C-Klasse (W204) C 180 mit M 274.910 Motor)
Steuerventile Nockenwellenversteller: 18 Nm + 45 Grad
Kettenspanner: 40 Nm
Zentralschraube Kurbelwelle: 200 Nm + 180 Grad
Schraube Niederhalter Nockenwelle: 28 Nm
Schraube Hochdruckpumpe an Zylinderkopfhaube: 9 Nm
Überwurfmutter Kraftstoffleitung an Hochdruckpumpe/Kraftstoffverteiler: 15 Nm + 75 Grad + 25 Grad
Schraube Unterdruckpumpe: 8 Nm + 30 Grad
Schraube Kraftstoffverteiler an Zylinderkopfhaube: 8 Nm
Schraube Zylinderkopfhaube an Zylinderkopf: 10 Nm + 90 Grad

passend für folgende Motorcodes:
M133.980, M260.920, M264.915, M264.920, M270.910, M270.920, M274.910, M274.920

zu verwenden wie:
Mercedes Benz:
W001589650900 / W001 589 65 09 00
W177589000900 / W177 589 00 09 00
W270589006100 / W270 589 00 61 00
W270589016100 / W270 589 01 61 00
W271589001000 / W271 589 00 10 00

im Überblick:
✔ Stahlmaxx Qualitätswerkzeug
✔ hochwertige Materialien
✔ innovatives Design
✔ perfekte Passgenauigkeit

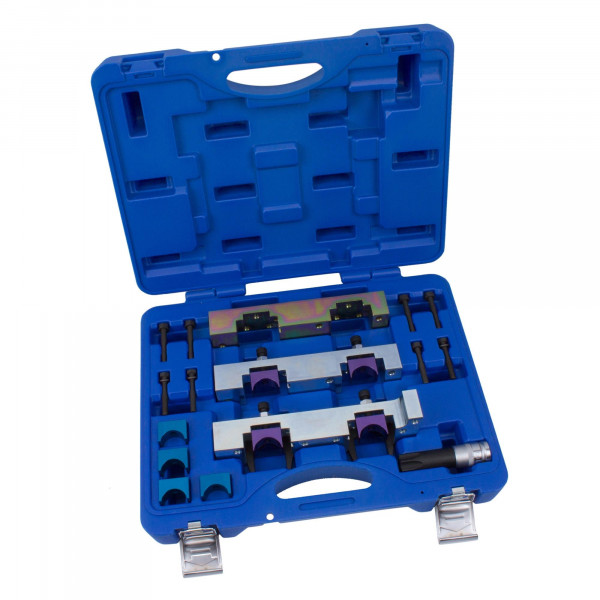

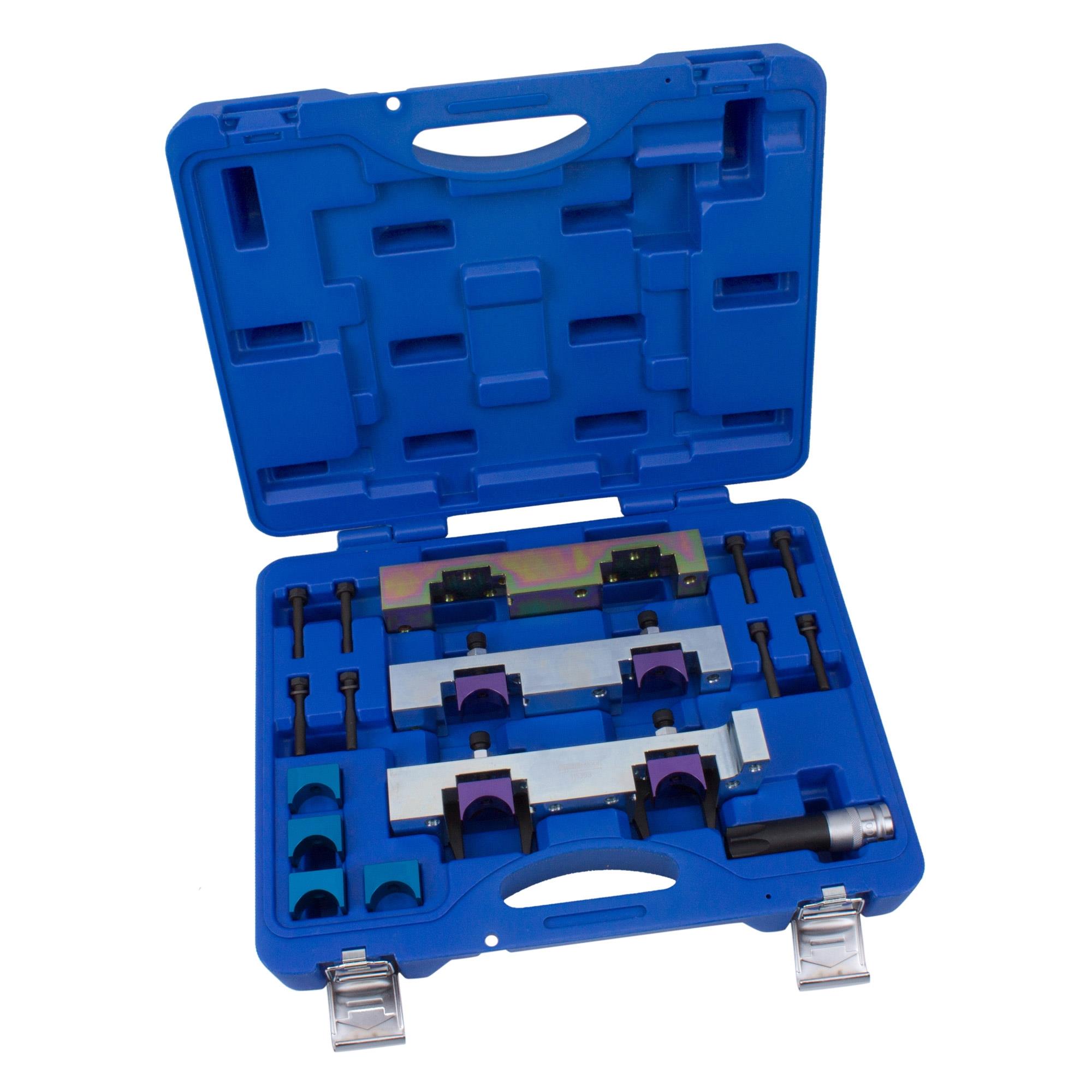

Lieferumfang:

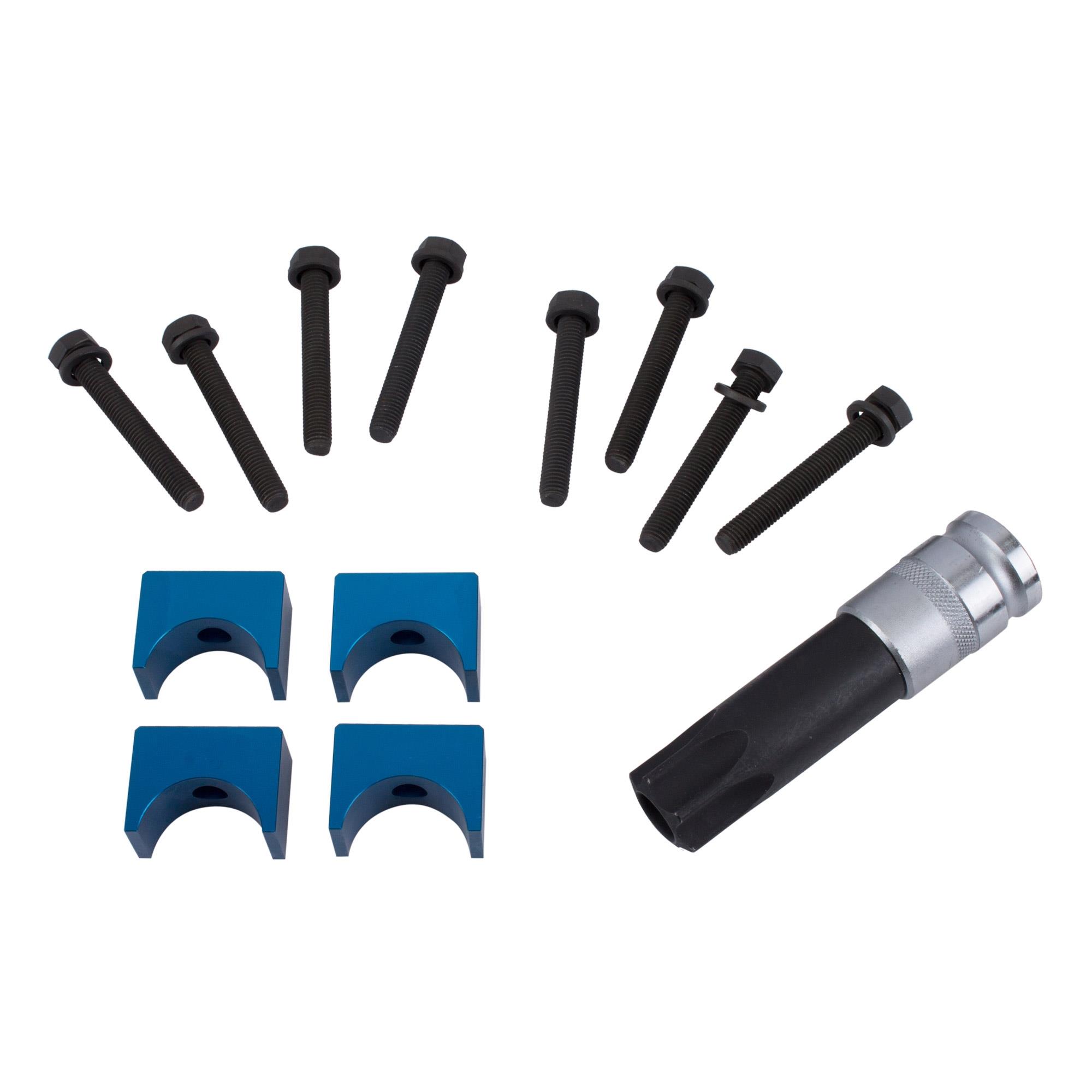

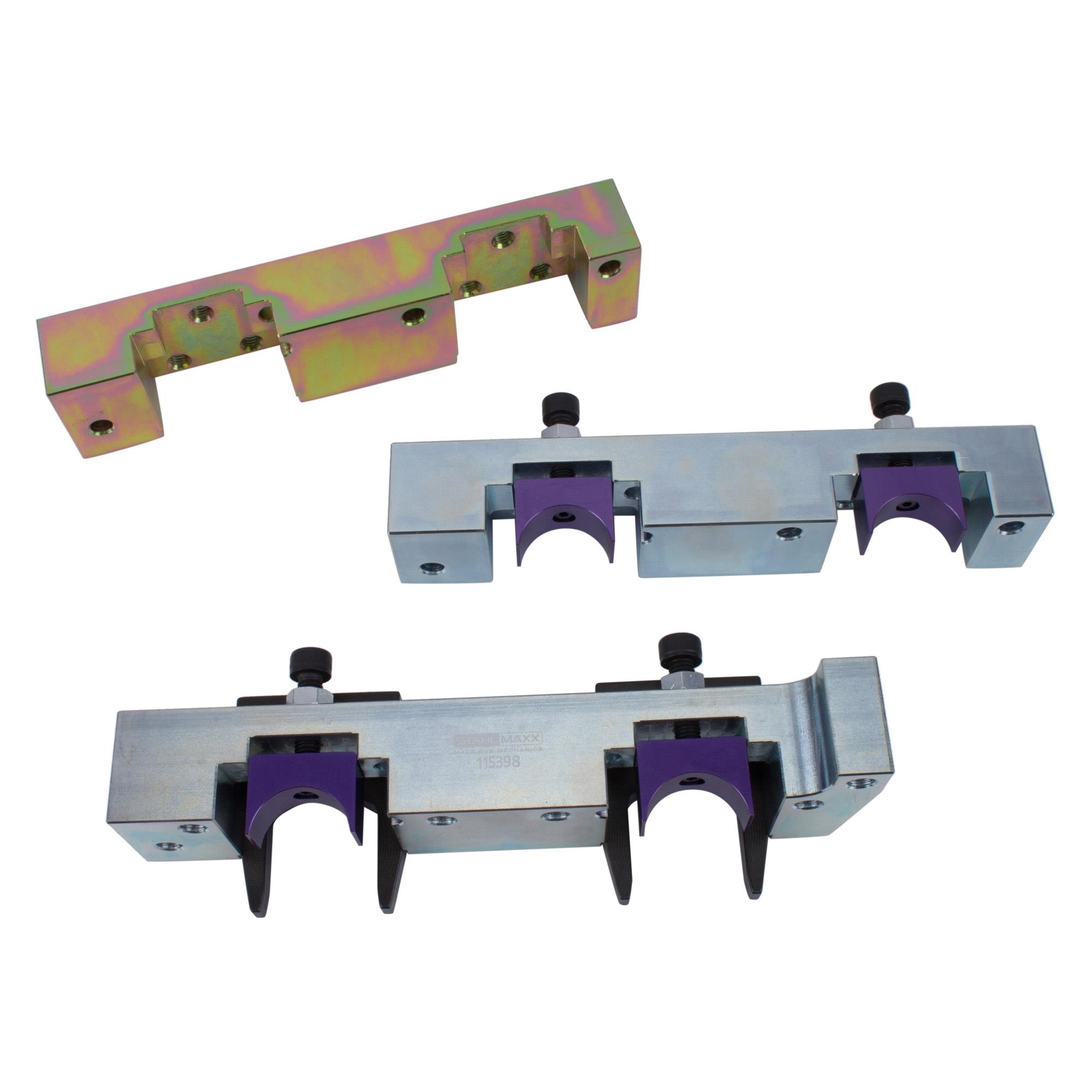

1 x Art.-Nr. 123781 Nockenwellen-Fixierwerkzeug inkl. Niederhaltepaare, zu verw. wie W270589006100, W270589016100
1 x Art.-Nr. 123781 Steckeinsatz Zentralventile Nockenwelle, T100, zu verw. wie W271589001000, W177589000900
1 x Art.-Nr. 101199 Steckschlüssel-Einsatz für Zentralventile Nockenwelle, 12-kant, 27 mm, extra tief, zu verw. wie W001589650900
1 x Art.-Nr. 51003 stabiler Aufbewahrungskoffer

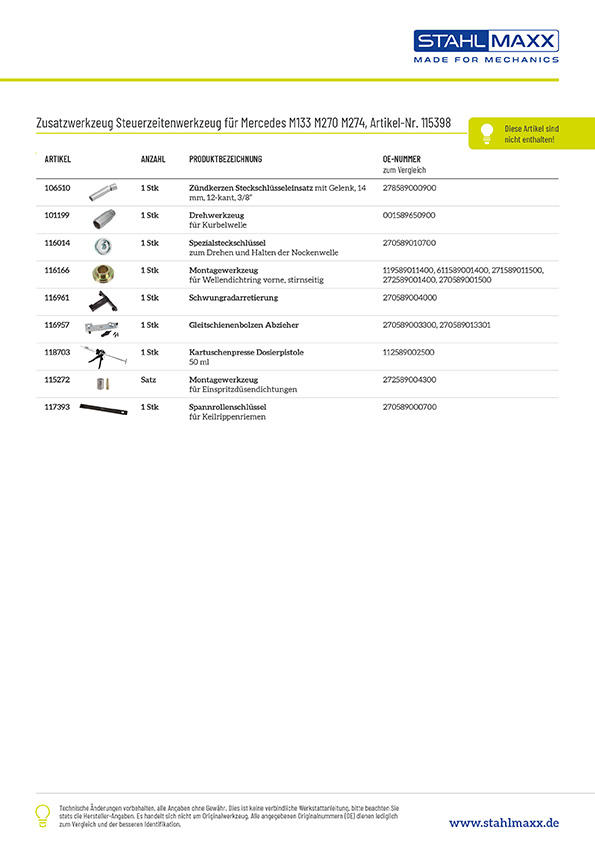

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 117438 Nietwerkzeug Steuerkette für Mercedes M133 M152 M157 M260 M264 M270 M274 M276 M278, zu verw. wie W276589003900
Art.-Nr. 101199 Steckschlüssel Kurbelwelle, 27 mm 12-kant, zu verw. wie W001589650900
Art.-Nr. 106510 Zündkerzen-Steckschlüssel-Einsatz mit Gelenk, SW14, 12-kant, 3/8", für BMW, Mercedes-Benz
Art.-Nr. 116014 Spezialsteckschlüssel Nockenwelle, M113, M177, M178, M264, M270, M274, zu verw. wie W270589010700
Art.-Nr. 116166 Montagewerkzeug vorderer stirnseitiger Wellendichtring, für Mercedes
Art.-Nr. 116976 Montagewerkzeug hinterer Wellendichtring, getriebeseitig, zu verw. wie Mercedes 271589004300
Art.-Nr. 116961 Schwungrad Arretierung für Mercedes M133 M270, zu verw. wie W270589004000
Art.-Nr. 112471 Schwungrad Arretierung M264, M274, zu verw. wie W112589034000
Art.-Nr. 117193 Schwungrad Arretierung M133, M260, M270, M274, zu verw. wie W270589034000
Art.-Nr. 116957 Gleitschienenbolzen Abzieher, zum Ausbauen der Kettenschiene, für Mercedes Benz M133 M270 M274
Art.-Nr. 115272 Injektor-Dichtring Montagehülsen-Satz für Mercedes, zu verw. wie W272589004300
Art.-Nr. 117393 Keilrippenriemen Spannrollenschlüssel für Mercedes M270, zu verw. wie W270589000700
Art.-Nr. 122960 Steuerzeiten Werkzeug für Mercedes M133, M260, M264, M270, M274 Motoren, ohne Ventildeckeldemontage
Art.-Nr. 118703 Kartuschenpresse / Dosierpistole für 50ml Silikondichtungs-Spezialkartuschen, zu verw. wie 112589002500

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
