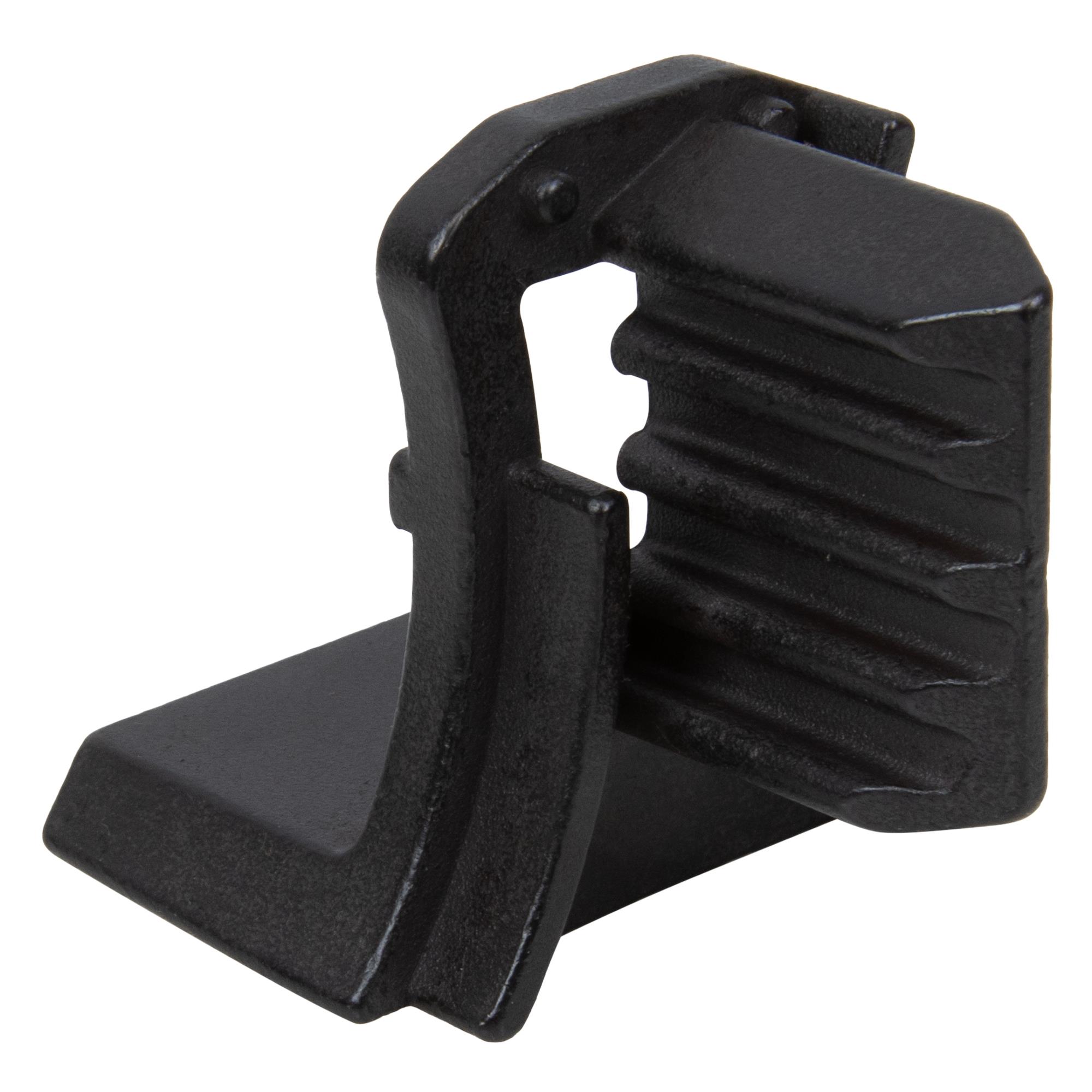

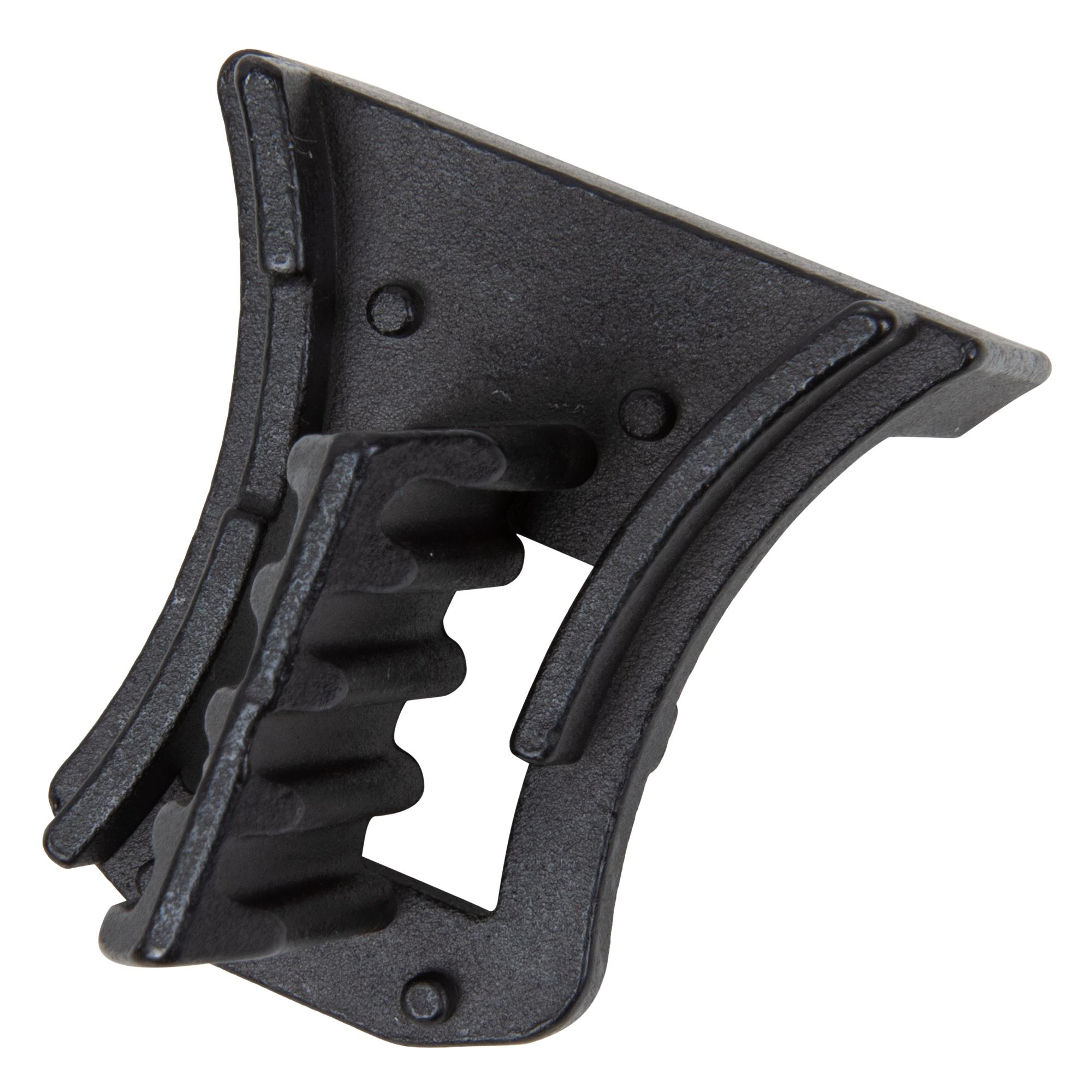

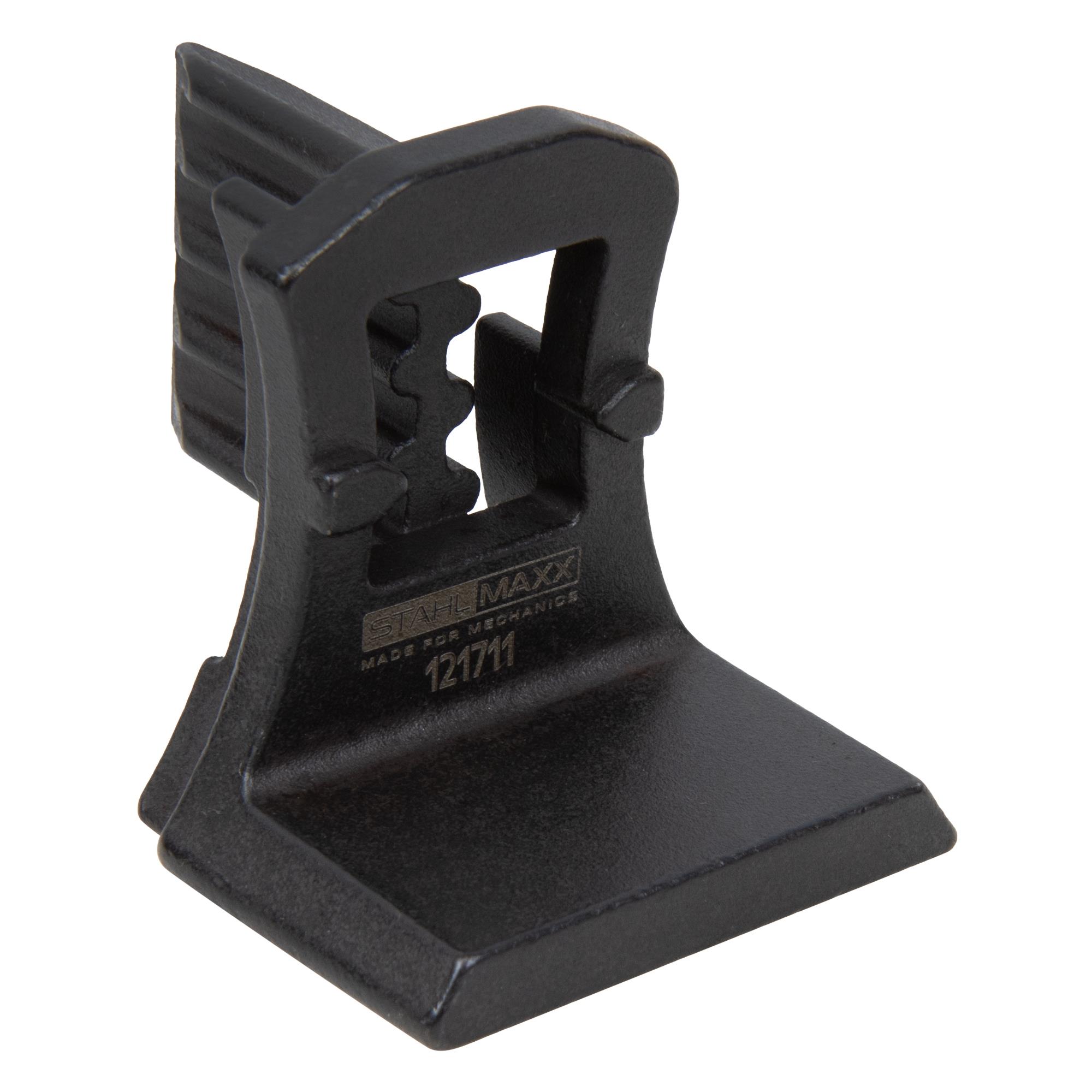

Fixierwerkzeug für Nockenwellenräder, für 1.0L VAG EA211 EVO, wie T10618

Spezialwerkzeug zur Steuerzeiten-Einstellung der Nockenwellen für die 3-Zylinder EA211 EVO Motorengeneration mit 1.0L Hubraum.
Diese Nockenwellenfixierung wird zwischen die Nockenwellenversteller eingesetzt, angebrachte Markierungen müssen mit denen der Räder fluchten.
Die Nockenwellenräder selbst sind oval und besitzen senkrecht oben ebenfalls Markierungen zum Nockenwellenkasten.

Hinweis:
Laut Reparaturleitfaden wird ein elektronisches Einstellwerkzeug zur Feineinstellung der Nockenwellenposition verwendet.

passend für Motorcode:
DLAA, DLAB
ab Baujahr 2020 1.0L TSI 4V (30TFSI)  81KW/110PS

u. a. verbaut in Fahrzeugen:
Audi A1, A3, Q2
Seat Arona, Ateca, Leon, Ibiza
Skoda Fabia IV, Kamiq, Karoq, Octavia IV, Scala
VW Golf VIII, Polo VI, Taigo, T-Cross, T-Roc

ggf. benötigte Anzugsdrehmomente:
 Zentralschraube Kurbelwellenriemenscheibe/-dämpfer: 150 Nm+ 180 Grad
Steuerventil Nockenwellenrad Einlass: 18 Nm, dann 50 Nm, dann 140 Nm
Nockenwellenrad Auslass: 18 Nm, dann 50 Nm, dann 135 Grad
Nockenwellenrad Kühlmittelpumpe: 20 Nm + 90 Grad
Öldichtungsabdeckung: 8 Nm
Nockenwellenpositions-Stellglied: 8 Nm
Abdeckblende: 35 Nm
Wasserpumpe: 12 Nm

Lieferumfang:
Art.-Nr. 121711 Nockenwellenradfixierung für 1.0L 4V TSI EA211 EVO, zu verw. wie T10618

empfohlenes Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 112888 Nockenwellenfixierung, zu verw. wie VW T10477
Art.-Nr. 112892 Ringschlüssel für Zahnriemenspannrolle, zu verw. wie T10499A
Art.-Nr. 117209A Gegenhalter Riemenscheibe, zu verw. wie VAG T10475
Art.-Nr. 121590 Adapterplatte Gegenhalter EInlassnockenwelle, zu verw. wie T10575A
Art.-Nr. 122984 Montagewerkzeug Wellendichtring im Halter Ventil-Nockenwellenverstellung, zu verw. wie T10576
Art.-Nr. 122983 Druckstück für Wellendichtring im Halter Ventil-Nockenwellenverstellung, zu verw. wie T10582
Art.-Nr. 50002 Gegenhalter Nockenwelle, zu verw. wie T10172

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
