Spezialwerkzeug Zahnriemen-, NW-Grundeinstellung, für 1.0, 1.2, 1.4, 1.5, 1.6 TFSI, wie VAG 611007

Steuerzeitenwerkzeugsatz von STAHLMAXX zur Grund- und Feineinstellung der Nockenwellen- und Kurbelwellenposition an modernen, zahnriemengetriebenen TSI, TFSI Motoren von VW, Audi, Seat, Skoda und Cupra.

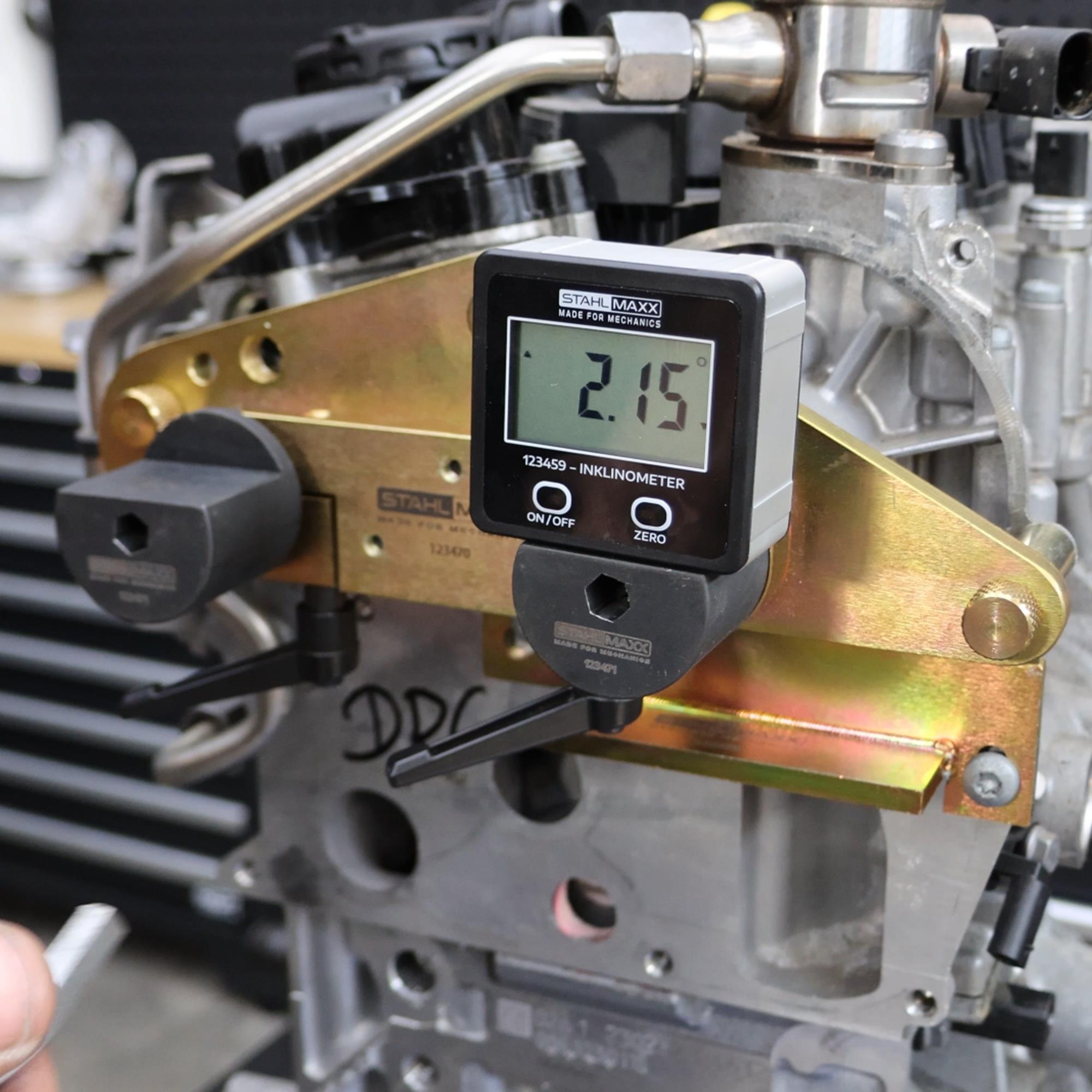

Dieses professionelle Spezialwerkzeug ersetzt die Verwendung des elektronischen, hardwaregebundenen Original-Einstellwerkzeuges (wie VAG 611007) und ermöglicht eine auf 0,05° genaue Einstellung mittels elektronischem Winkelmesser.

Das Original-Messsystem von VAG (611007) basiert auf einer über PC oder Laptop aufgespielten Software.
Mit diesem präzisions-gefertigten Spezialwerkzeug wird keine digitale Anbindung benötigt.

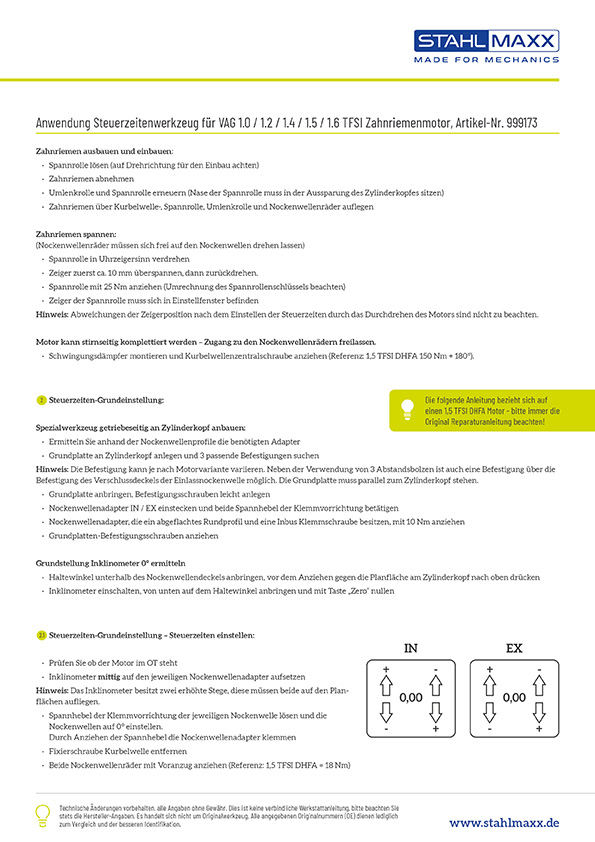

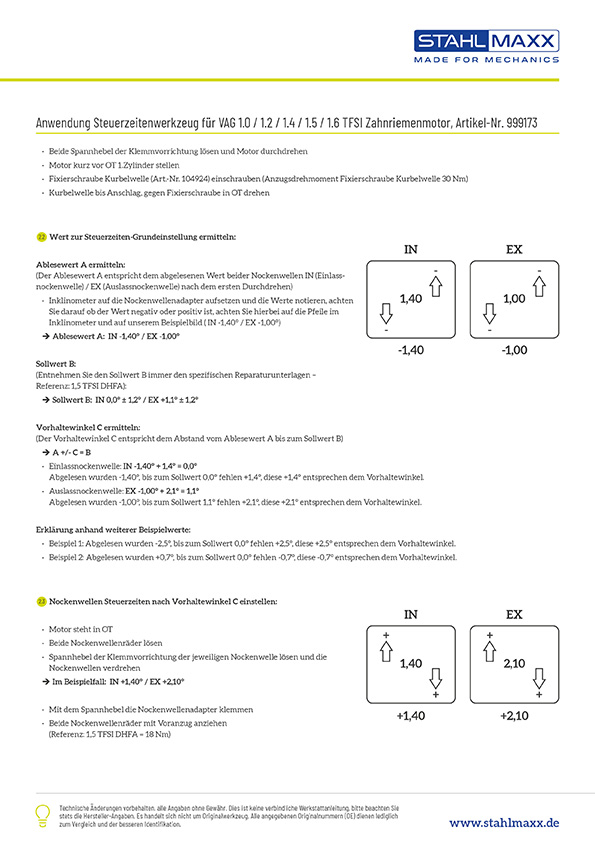

Alle Arbeitsschritte können identisch zum Original-Reparaturleitfaden durchgeführt werden. Dies gibt dem Mechaniker zusätzliche Verwendungssicherheit und die Reparatur der Motoren kann spezifisch nach Herstellervorgaben erfolgen.

HINWEIS:
Für den Betrieb des digitalen Neigungswinkelmesser werden 2x AAA Batterien benötigt. Diese sind nicht im Lieferumfang enthalten, und müssen separat bestellt werden (Art.-Nr. 123388).

passend für folgende VAG Motorcodes:
1.0L TSI, TFSI:
CHYA, CHYB, CHYC, CHYE, CHZA, CHZB, CHZC, CHZD, CHZE, CHZF, CHZG, CHZJ, CHZK, CHZL, CPGA, CWRA, DAFA, DBYA, DFNB, DKJA, DKLA, DKLB, DKLC, DKLD, DKRA, DKRB, DKRC, DKRD, DKRE, DKRF, DLAA, DLAB, DLAC, DUSA, DUSB, DXTA, DXUA

1.2L TSI, TFSI:
CBZB, CJZA, CJZB, CJZC, CJZD, CYVA, CYVB, CYVC, CYVD

1.4L TSI, TFSI:
CAVF, CHPA, CHPB, CHZJ, CMBA, CNLA, CNUB, CPTA, CPVA, CPVB, CPWA, CRJA, CTHF, CTJB, CUKB, CUKC, CVNA, CXSA, CXSB, CXUA, CZBA, CZCA, CZCB, CZCC, CZDA, CZDB, CZDD, CZEA, CZTA, DGEA, DGEB, DGXA, DJKA, DJKD, DJVA

1.5L TSI, TFSI:
DACA, DACB, DADA, DFYA, DHFA, DPBA, DPBC, DPBE, DPCA, DRBA, DUCA, DUCB, DXDB, DXDE

1.6L TSI, TFSI:
CWVA, CWVB

zu verwenden wie:
VAG 611 007 Elektronisches Messsystem zur Nockenwelleneinstellung, wie Adaptersatz VAG 611 007/18 und VAG 611 007/19
bestehend aus:
- Winkelsensor, Feststellring und Klemmring, wie VAG 611 007/1, Feststellring VAG 611 007/2, VAG 611 007/3
- Adapter für Nockenwellengehäuse wie VAG 611 007/4, VAG 611 007/8, VAG 611 007/15
- Adapter für Winkelsensoren und Nockenwellen wie VAG 611 007/5, VAG 611 007/6, VAG 611 007/7, VAG 611 007/9, VAG 611 007/10, VAG 611 007/16, VAG 611 007/17
- T10340, T10499A, T10500, T10504/1

im Überblick:
✔ kostengünstige Alternative zum Originalwerkzeug
✔ fachmännische Arbeitsweise nach Reparaturleitfaden
✔ für zukünftige Motorgenerationen erweiterbar

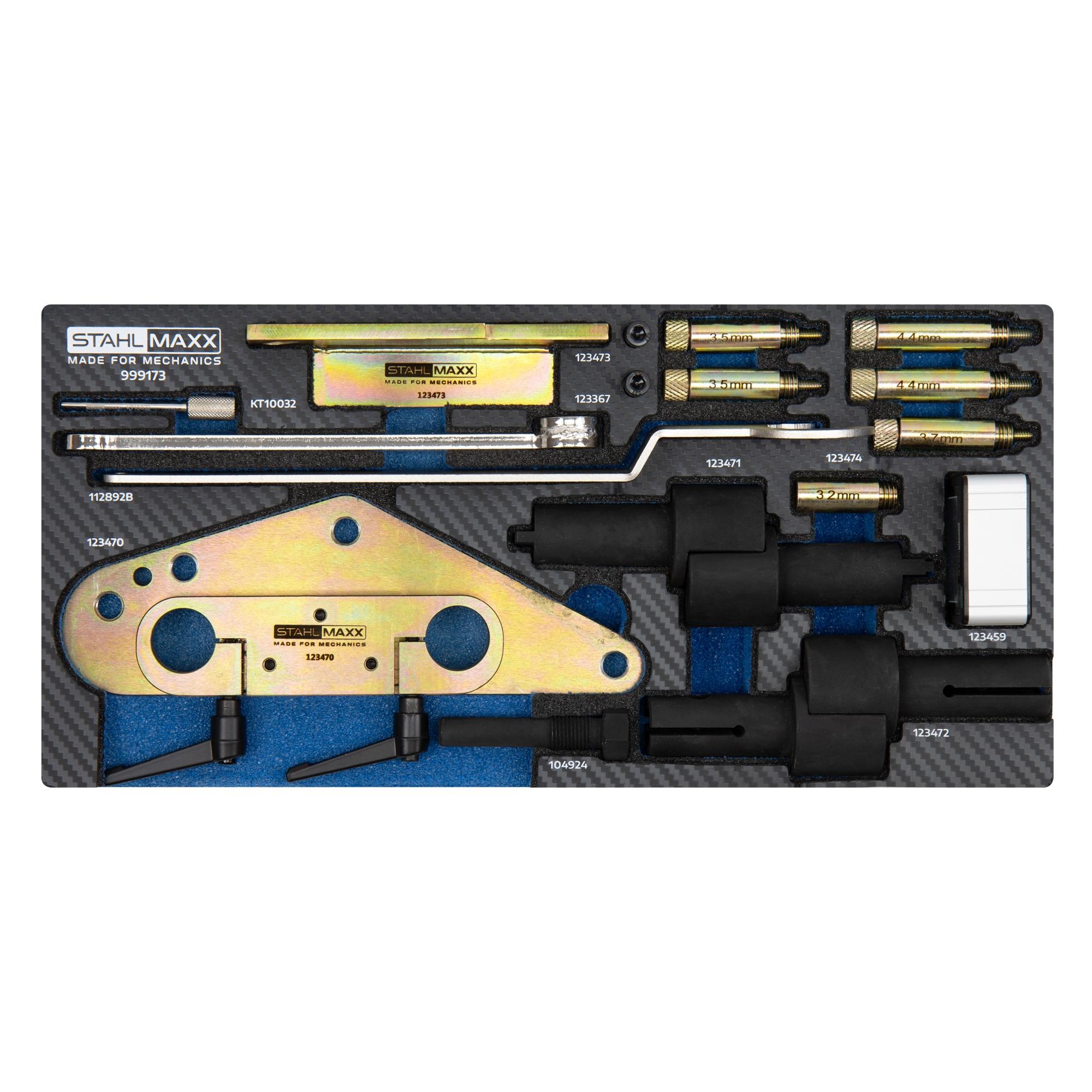

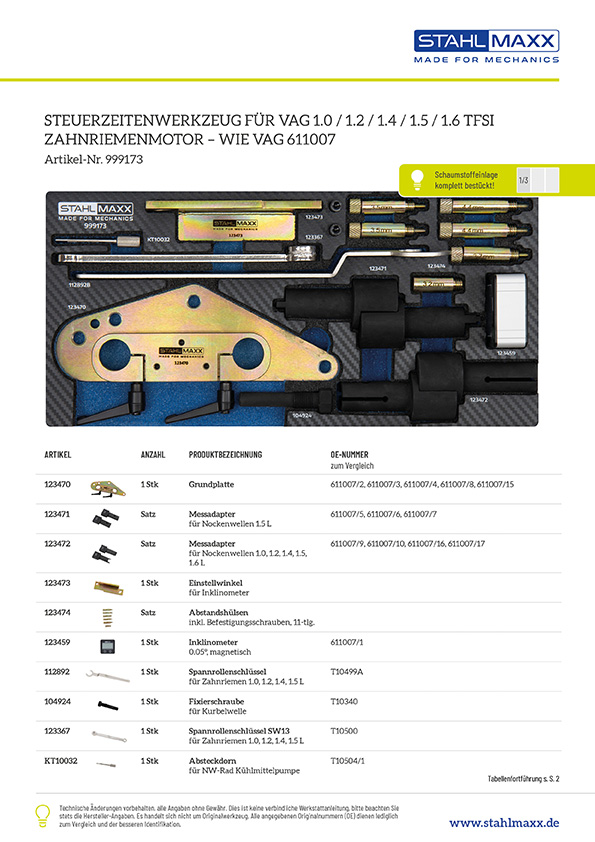

Lieferumfang:
1 x Art.-Nr. 123470 Grundplatte, zu verw. wie 611007/2, 611007/3, 611007/4, 611007/8, 611007/15
1 x Art.-Nr. 123471 Messadaptersatz für Nockenwellen für 1.5L, zu verw. wie 611007/5, 611007/6, 611007/7
1 x Art.-Nr. 123472 Messadaptersatz für Nockenwellen für 1.0L, 1.2L, 1.4L, 1.6L, zu verw. wie 611007/5, 611007/6, 611007/7, 611007/9, 611007/10, 11007/16, 611007/17
1 x Art.-Nr. 123473 Einstellwinkel für Inklinometer
1 x Art.-Nr. 123474 Abstandshülsen-Satz inkl. Befestigungsschrauben, 11-tlg

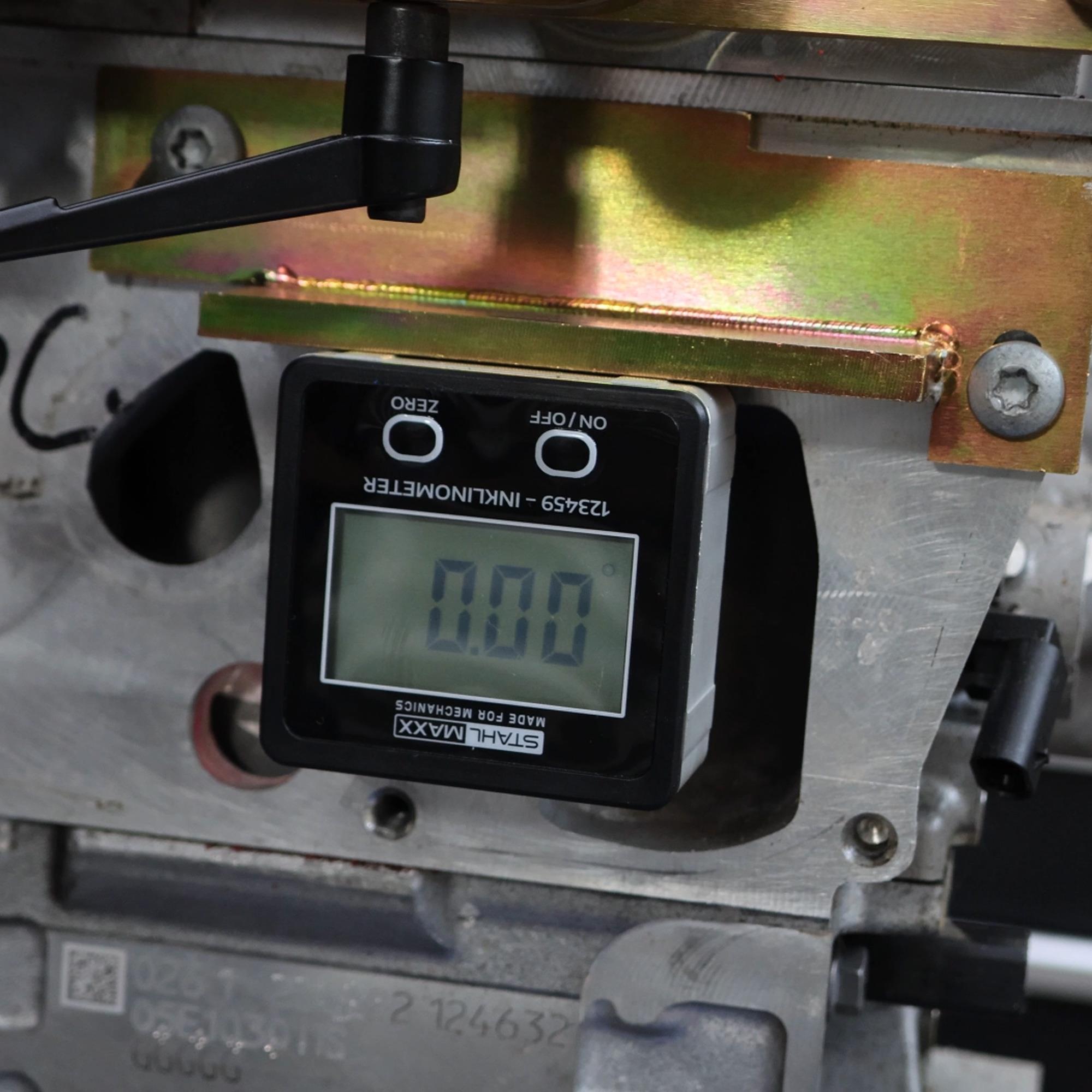

1 x Art.-Nr. 123459 Digitaler Neigungswinkelmesser, Inklinometer, 0.05°, magnetisch, zu verw. wie 611007/1
1 x Art.-Nr. 112892 Spannrollenschlüssel Zahnriemen für 1.0, 1.2, 1.4, 1.5 TSI, TFSI Motoren, zu verw. wie T10499A
1 x Art.-Nr. 104924 Fixierschraube für Kurbelwelle, zu verw. wie T10340
1 x Art.-Nr. 123367 Spannrollenschlüssel Zahnriemen, SW13 mm, für VW 1.0, 1.2, 1.4, 1.5 TSI, TFSI, zu verw. wie T10500
1 x Art.-Nr. KT10032 Absteckdorn für Nockenwellenrad Kühlmittelpumpe, zu verw. wie T10504/1

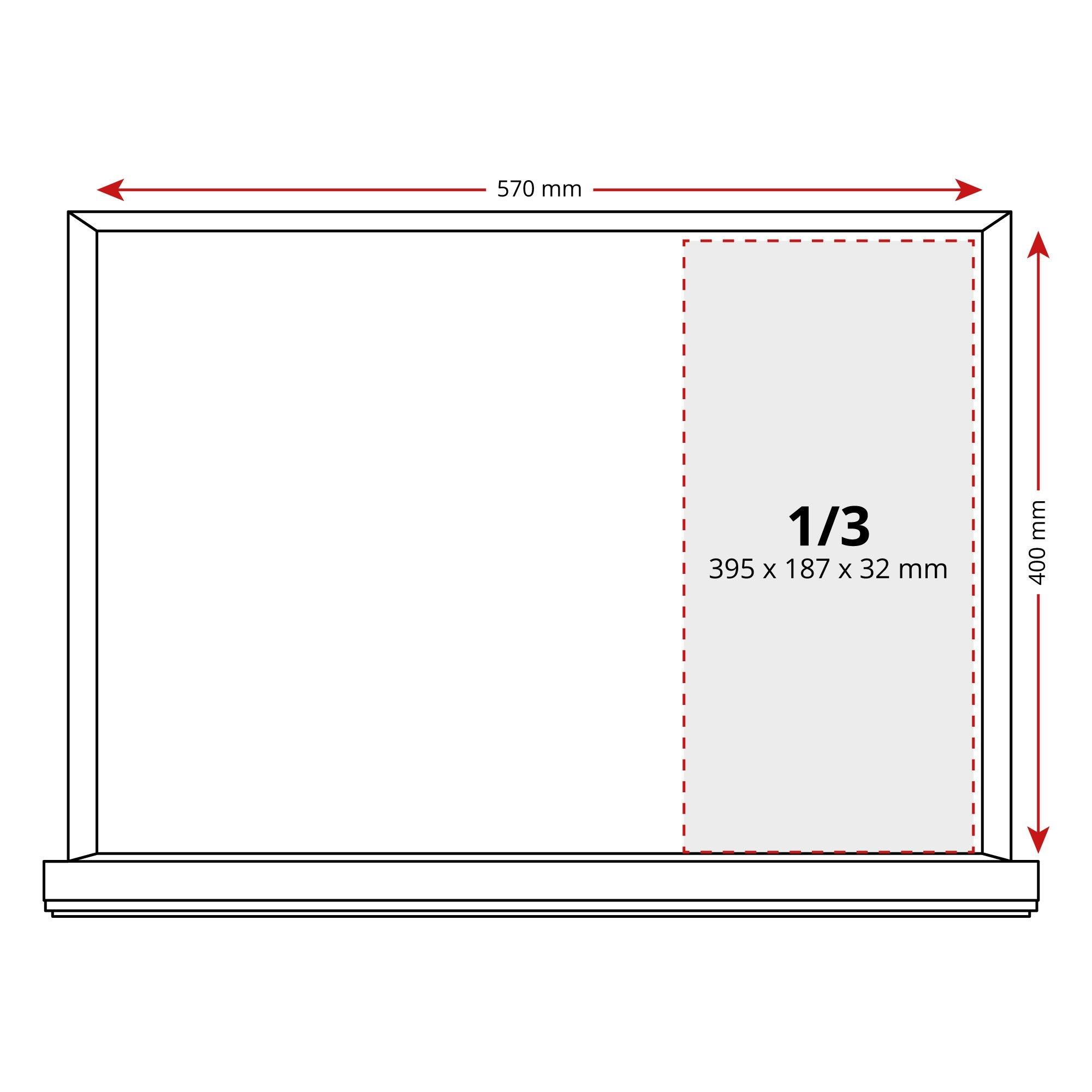

1 x Art.-Nr. 999173S Passform Schaumstoffeinlage 1/3 [395 x 187 x 32 mm (Länge x Breite x Höhe)]

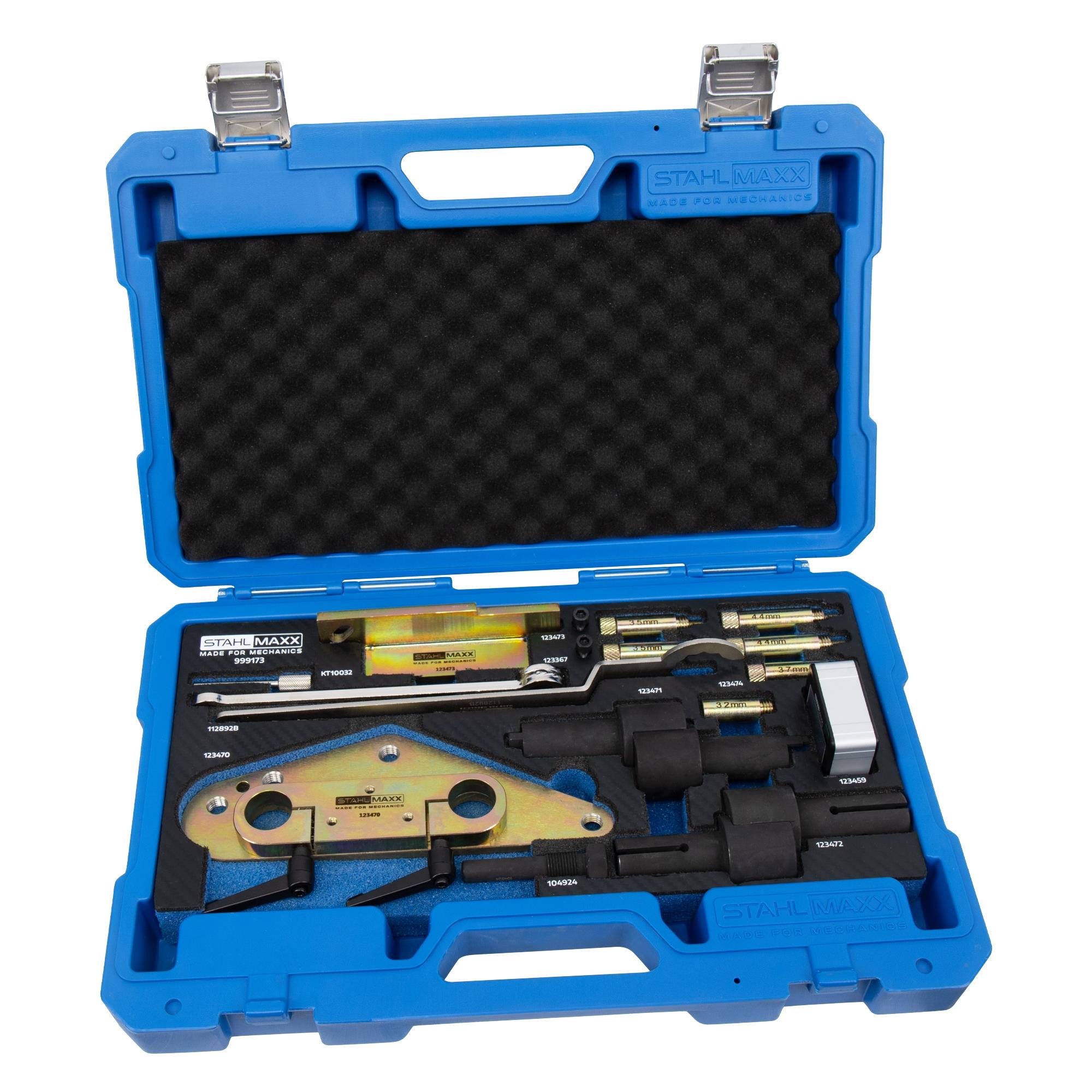

1 x Art.-Nr. 115269 Stahlmaxx-Koffer für Werkstattordnung, 1/3

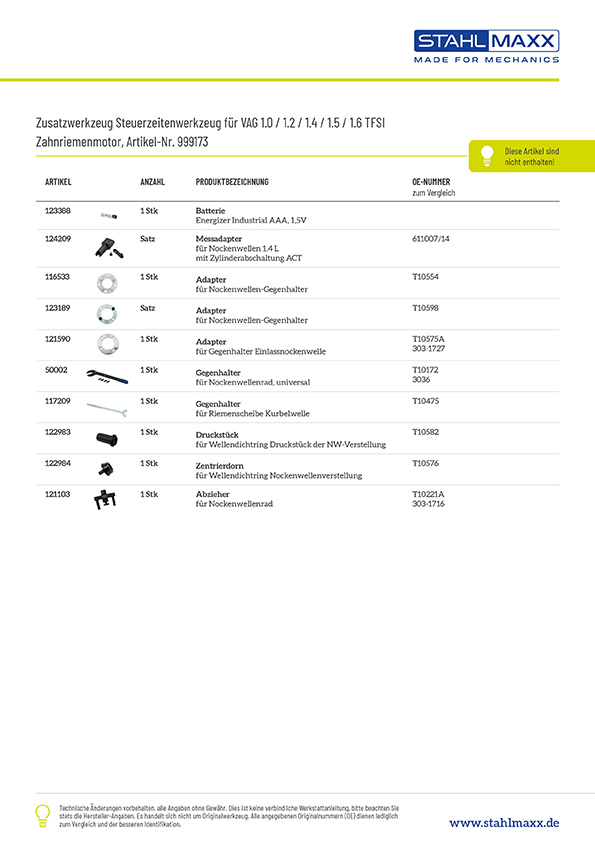

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
2 x Art.-Nr. 123388 Batterie Energizer Industrial AAA, 1,5V
1 x Art.-Nr. 116533 Adapter für Nockenwellen-Gegenhalter, für 1.0L, 1.2L, 1.4L, 1.5L, 1.6L TSI, TFSI, wie T10554
1 x Art.-Nr. 123189 Adapter für Nockenwellen-Gegenhalter, für VAG 1.0L 3 Zyl., EA 211 EVO, wie T10598
1 x Art.-Nr. 121590 Adapter für Gegenhalter Einlassnockenwelle, für VAG, Ford 1,0 & 1,5 TSI, zu verw. wie T10575A, 303-1727
1 x Art.-Nr. 50002 Universaler Nockenwellenrad-Gegenhalter, wie T10172 oder 3036
1 x Art.-Nr. 117209 Gegenhalter Riemenscheibe Kurbelwelle, zu verw. wie T10475
1 x Art.-Nr. 122983 Druckstück Wellendichtring im Halter NW-Verstellung, für 1.0L, 1.5L EA211 EVO Motoren VAG, zu verw. wie T10582
1 x Art.-Nr. 122984 Zentrierdorn, Wellendichtring Nockenwellenverstellung, 1.0L, 1.5L EA211 EVO Motoren VAG, zu verw. wie T10576
1 x Art.-Nr. 121103 Abzieher Nockenwellenrad 1.5L 4-Zyl. TSI, VAG und Ford, wie T10221A, 303-1716

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
