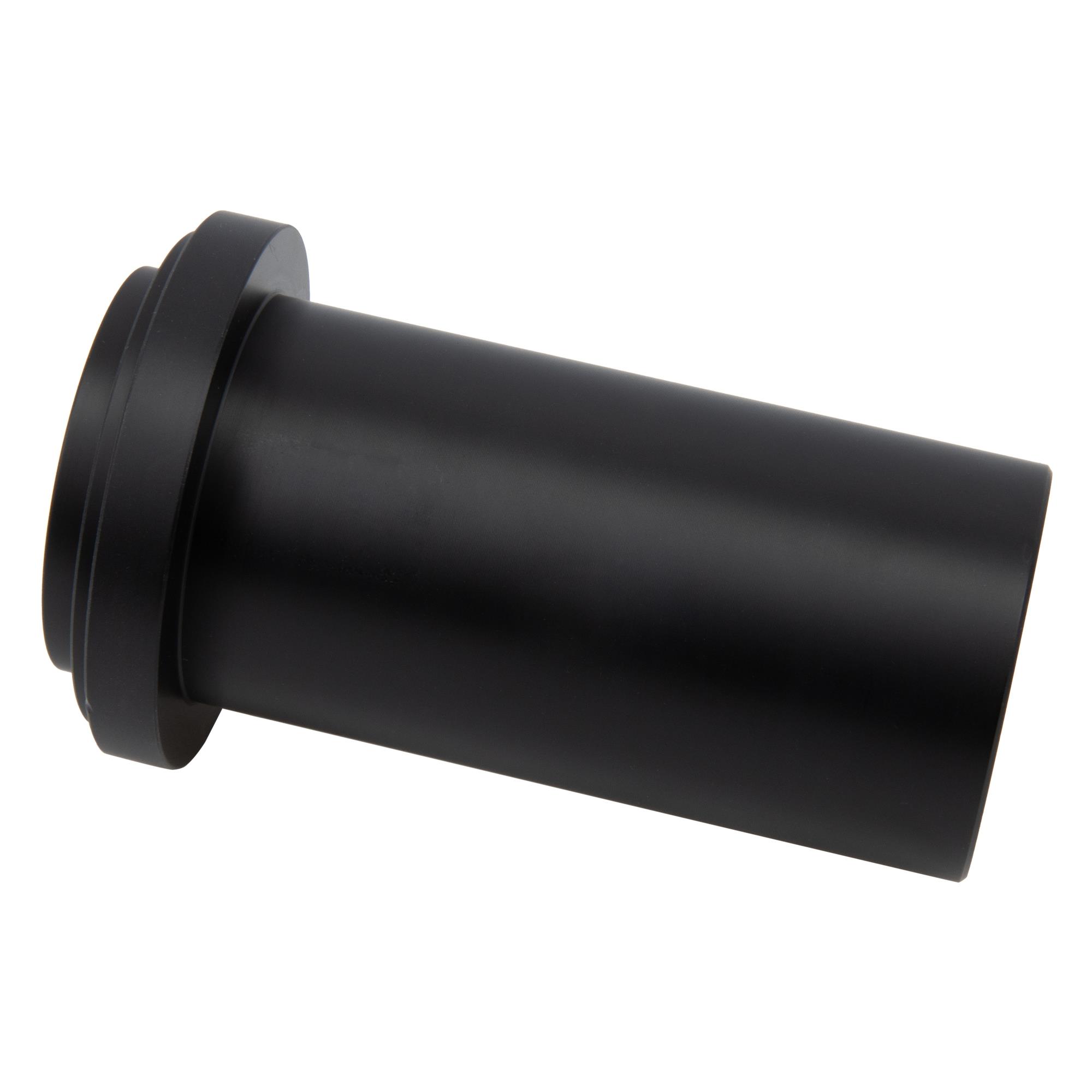

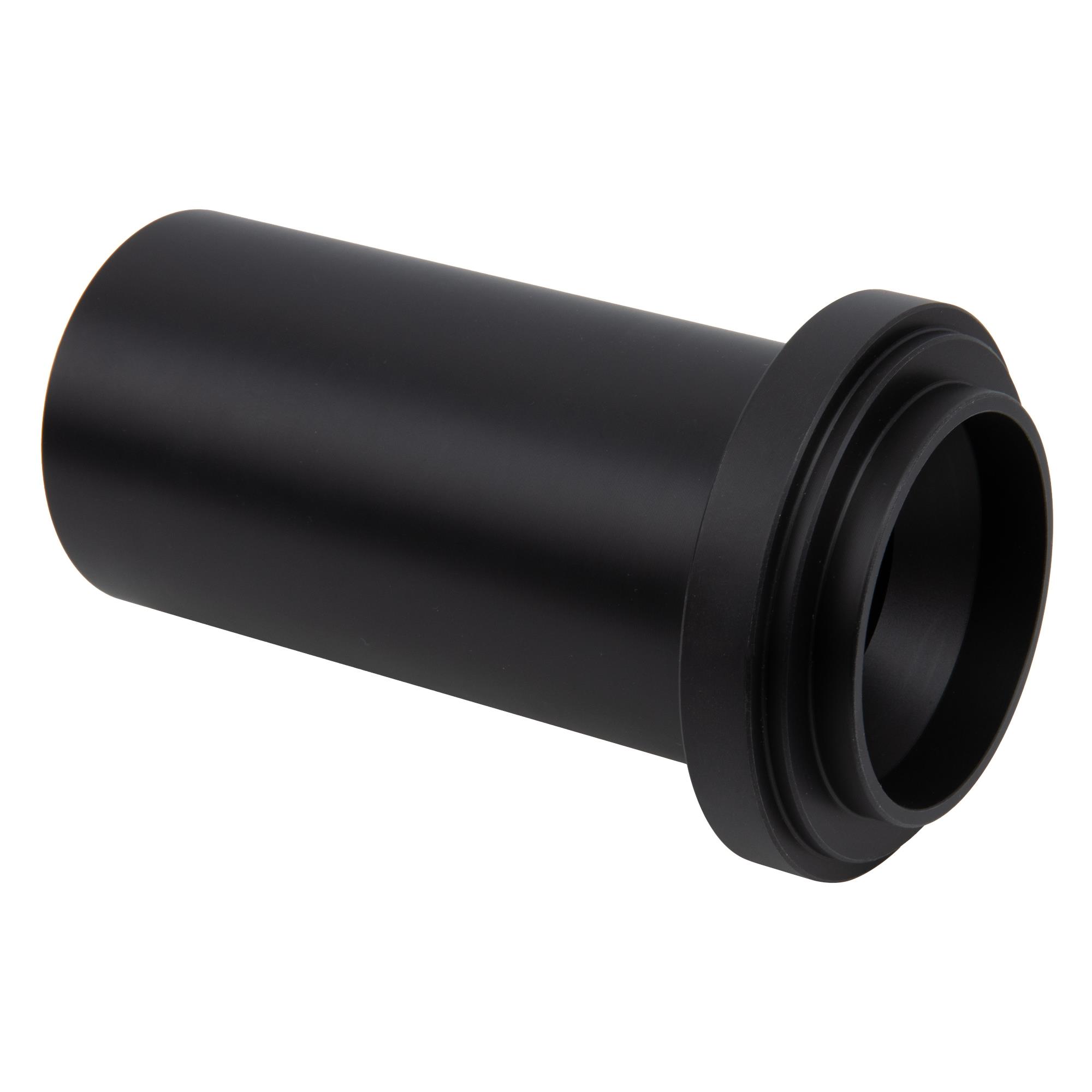

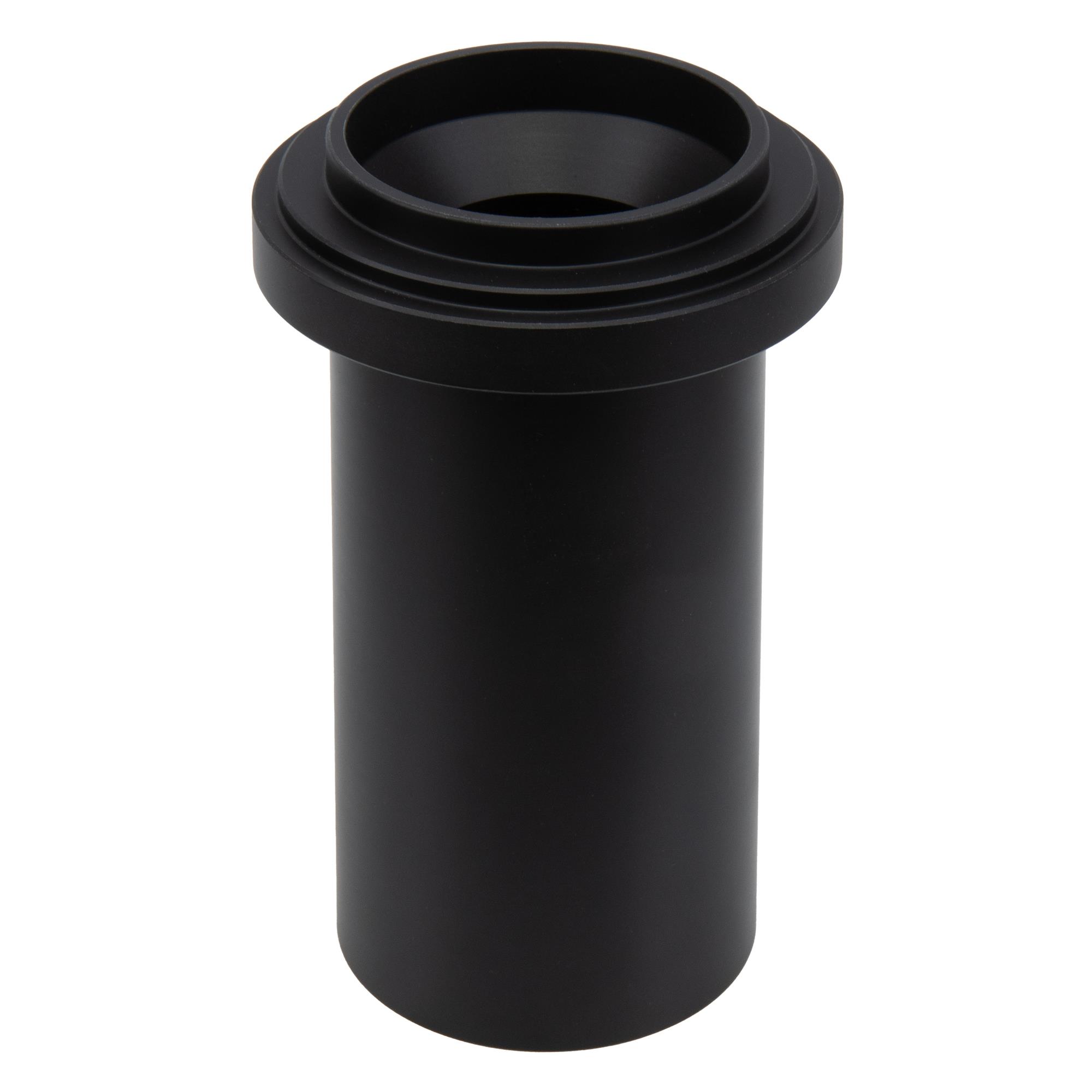

Druckstück für Wellendichtring der NW-Verstellung, für VAG 1.0L, 1.5L EA211 EVO, wie T10582

Spezialwerkzeug für 3- und 4-Zylinder-Motoren-Baureihe EA211 EVO mit 1,0L und 1,5L Hubraum für VAG und Ford Fahrzeuge.
Mit diesem Montagewerkzeug wird der Radial-Wellendichtring in seine korrekte Einbauposition montiert.

Bei jeder Demontage des Halters wird ein Erneuern des Radial-Wellendichtrings für Ventil 1 (für Nockenwellenverstellung im Einlass N727) im Halter empfohlen.
Undichtigkeiten haben eine Beschädigung des Zahnriemens und ggf. einen Motorschaden zur Folge.

HINWEIS:
Verwenden Sie dieses Spezialwerkzeug (zu verw. wie T10582) zusammen mit dem Zentrierdorn Art.-Nr. 122984 (zu verw. wie T10576). Dieser dient ebenso zur Zentrierung des Halters bei Wiedermontage.

passend für folgende Motorcodes:
3 Zylinder EA211 EVO Motorenreihe: DFNA, DFNB, DSGB, DSGD
ab Baujahr 2020 1,0L TSI 4V (30TFSI): DLAA, DLAB
1,5L 4V TFSI EA211 EVO Motorenreihe: DACA, DACB, DADA, DFYA, DHFA, DPBA, DPBC, DPBE, DPCA, DXDB

zu verwenden wie:
T10582

Vergleichnummer Ersatzteil Wellendichtring:
Elring: 814.110
VAG: 04E103085AN

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
1 x Art.-Nr. 122984 Zentrierdorn, Wellendichtring Nockenwellenverstellung, 1.0L, 1.5L EA 211 EVO Motoren VAG, zu verw. wie T10576
1 x Art.-Nr. 121710 Nockenwellenradfixierung für 3Zyl. 1.0L 4V TSI EA211 EVO, zu verw. wie T10599
1 x Art.-Nr. 121711 Nockenwellenradfixierung für 1.0L 4V TSI EA211 EVO, zu verw. wie T10618
1 x Art.-Nr. 116542 Ausziehhaken für Wellendichtringe, zu verw. wie VAG T20143 VW Spezialwerkzeug

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
