Steuerzeiten-, Spezialwerkzeugsatz, Steuerkette, für Jaguar, Landrover 1.5L PT153, AJ203P3 Motoren

Spezialwerkzeugsatz zur Steuerzeiteneinstellung, Steuerkettenreparatur an 3-Zylinder 1.5L PT153, AJ203 Motoren von Jaguar und LandRover. Diese Motoren kommen hauptsächlich in Hybrid-Fahrzeugen zum Einsatz.
Die Steuerkette sitzt auf der Motor-Rückseite – für eine Reparatur des Steuerkettentriebes muss das Getriebe demontiert werden.
Die Motorsteuerung wird über 2, über ein Zwischenrad verbundene, Steuerketten erreicht.
Die Nockenwellen- und Nockenwellenverstellerpositions-Einstellung wird über jeweils ein Spezialwerkzeug eingestellt. Alle weiteren Kettenräder werden mittels farbigen Kettenglieder zu Markierungen positioniert.

Hinweis:
Laut Hersteller kann es vorkommen, dass kein Gewinde für das Nockenwellen-Fixierwerkzeug vorhanden ist. Ist dies der Fall, muss mit einem Gewindebohrer M6x1 ein Gewinde eingebracht werden. Einen geeigneten Gewindebohrer und passende Aufnahme finden Sie unter Zusatzwerkzeug.

Anwendungshinweise:
Alle Steuerkettenräder außer Nocken- und Kurbelwelle sollten erneuert werden.
Die Nockenwellenversteller-Ventile vor dem Ausbau zuerst lösen und den oberen Sekundärkettenspanner demontieren.
Achten Sie darauf, dass die Nockenwellenversteller korrekt auf den Passstiften sitzen.
Insgesamt müssen 6 farbige Kettenglieder zu 6 gekennzeichneten Markierungen auf den Kettenrädern und auf der Spannschiene des Primärkettentriebes zusammenpassen.

ggf. benötigte Anzugsdrehmomente:
(Referenz Land Rover Evoque L551 1.5L PT153 Motor)
Kettenspanner oben: 55 Nm
VCT- Ventile Nockenwellensteuerung: 25 Nm + 56 Grad
Zwischenrad beider Steuerketten: 35 Nm
Zwischenrad der Primärsteuerkette: 35 Nm
Schrauben Kurbelwellenriemenscheibe: 37 Nm + 90 Grad
Spannschienen und seitl. Führungsschiene obere Sekundärkette: 25 Nm
Spannschienen unterer Primärkette: 25 Nm
Alle weiteren Führungsschienen: 12 Nm
Dichtring Kurbelwelle stirnseitig: 30 Nm

passend für folgende Motorcodes:
PT153, AJ203P3

zu verwenden wie Jaguar, LandRover:
JLR-303-1630, JLR-303-1654, JLR-303-1655, JLR-303-1656, JLR-303-1669, JLR-303-1686

im Überblick:
✔ Stahlmaxx Qualitätswerkzeug
✔ präzise Verarbeitet
✔ Reparatur nach Herstellervorgaben
✔ dem Original nachempfunden
✔ perfekte Passgenauigkeit

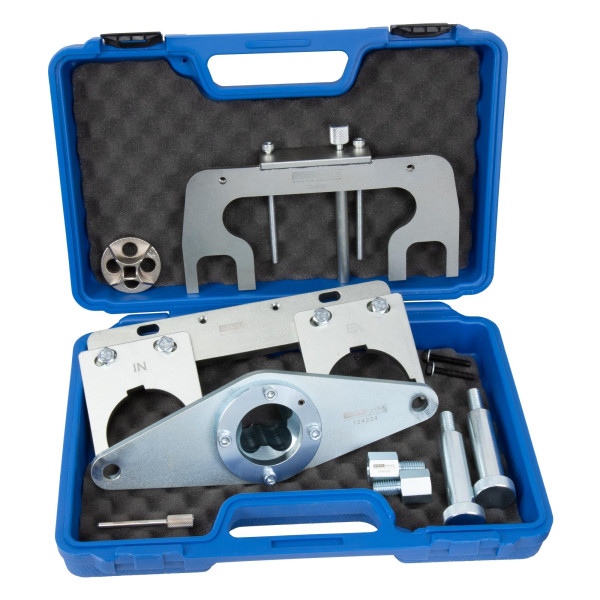

Lieferumfang:
1 x Art.-Nr. 124224 Kurbelwellenriemenscheiben-Haltewerkzeug, für Jaguar und LandRover 2.0L Benzin, wie JLR 303-1630

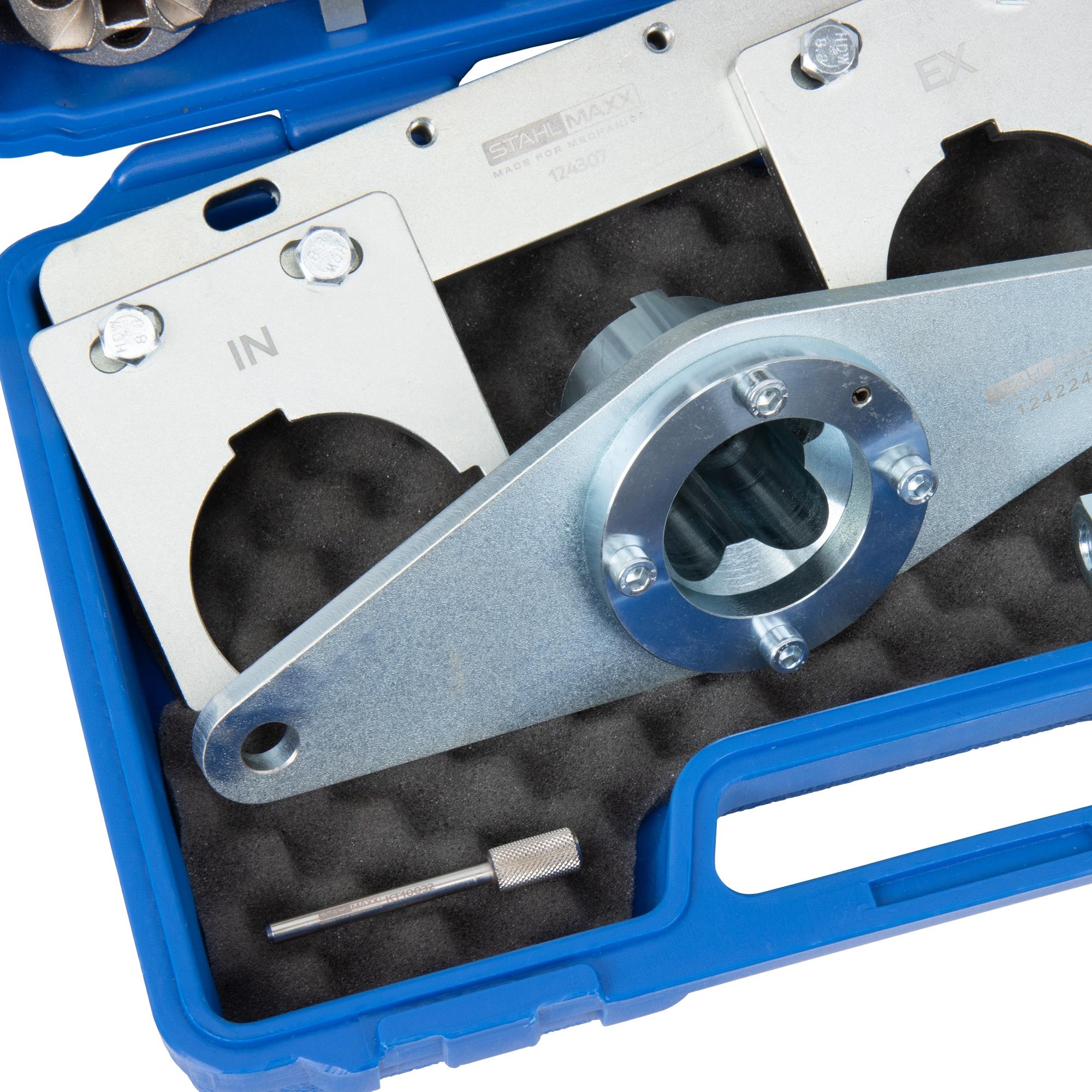

1 x Art.-Nr. 124307 Einstellwerkzeug Nockenwellen- Sensorräder, wie JLR-303-1654

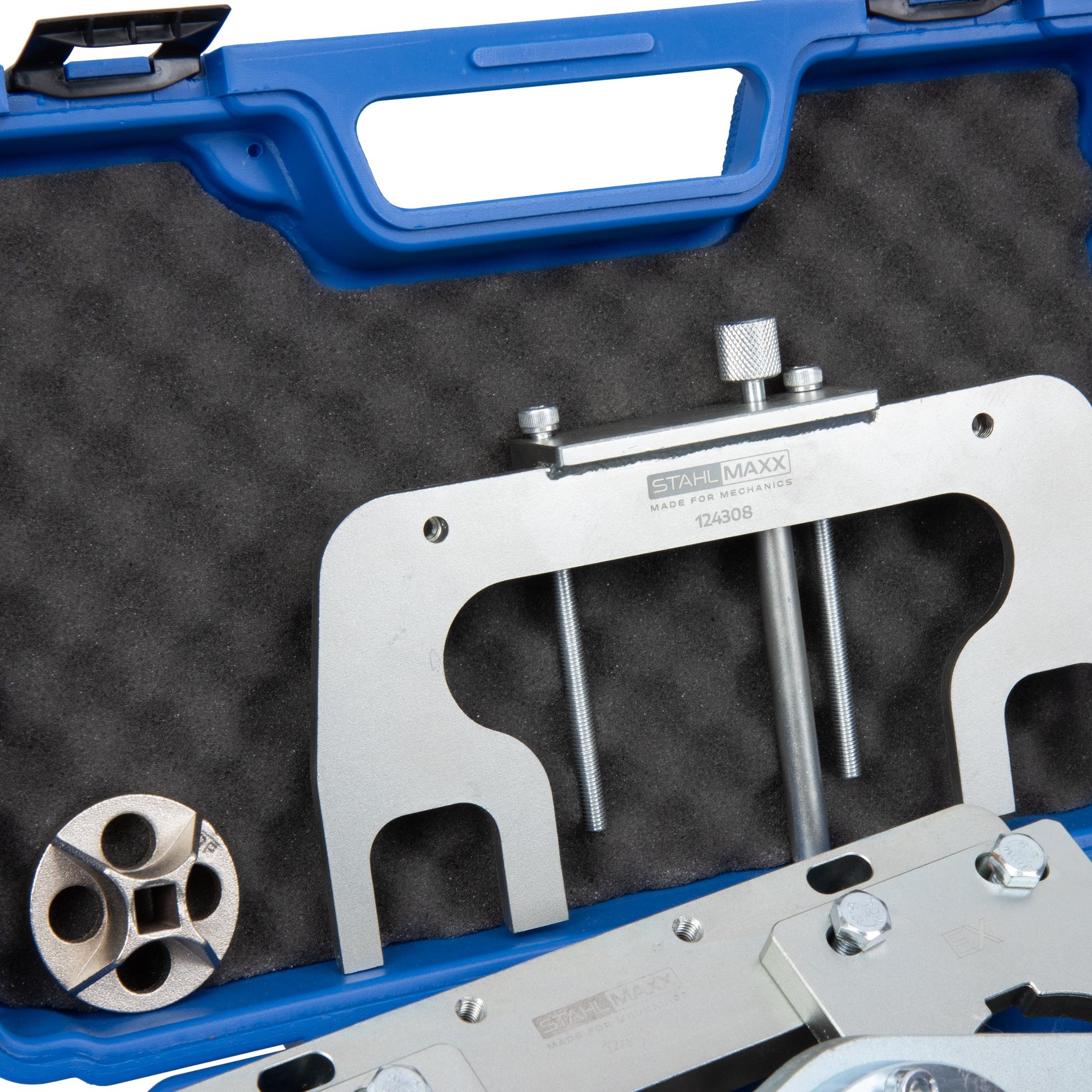

1 x Art.-Nr. 124308 Nockenwelleneinstellwerkzeug, wie JLR-303-1655
1 x Art.-Nr. 124309 Drehwerkzeug Kurbelwelle, wie JLR-303-1656
1 x Art.-Nr. KT10032 Absteckstift für Spanner Keilrippenriemen, wie JLR-303-1669
1 x Art.-Nr. 124225 Adapterbolzen für Haltewerkzeug Kurbelwellenriemenscheibe, Jaguar und LandRover, wie JLR 303-1686
1 x Art.-Nr. 51003 Koffer für Werkstattordnung

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 115914 Gewindebohrer, HSS C, M6x1,0, Länge 140 mm, wie JLR-303-1655-01
Art.-Nr. 115183 Aufnahme für Gewindebohrer, wie JLR-303-1655-02
Art.-Nr. 113839 De-/Montagewerkzeug für elastische Keilrippenriemen, universal, wie JLR-303-1640
Art.-Nr. 121325 Einbauwerkzeug Wellendichtring KW stirnseitig, für Jaguar, Landrover 1.5L, 20D, wie JLR-303-1628
Art.-Nr. 121326 Einbauwerkzeug Wellendichtring KW getriebeseitig, für Jaguar, Landrover 1.5L, 20D, wie JLR-303-1674A
Art.-Nr. 115173 Zündkerzenschlüssel schlank, magnetisch, SW14 mm, 12-kant, Antrieb 3/8", Länge 250 mm, wie JLR-303-1682
Art.-Nr. 122785 Einspritzdüsen Auszieher, Benzin, für Ford EcoBoost 1.0-5.0L, Volvo, JLR, wie 310-206, JLR-310-254
Art.-Nr. 115272 Injektor-Dichtring Montagehülsen-Satz für Mercedes, Ford, Volvo, wie 272589004300, 310128, 9997410

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
