Steuerzeitenwerkzeug, für Jaguar, Land Rover Ingenium I4 2,0L Benzin, PT204 / AJ200, ab 2017

Steuerzeiten-Einstellwerkzeug zur Überholung und Instandsetzung der Benziner-Motorgeneration Ingenium I4 von Land Rover und Jaguar, mit Motorcode AJ200 und PT204.
Diese Motoren sind ab 2017 in vielen Modellen verbaut, besitzen einen variablen, stufenlosen Ventilhub mit zusätzlicher Nockenwellenverstellung. Zwei, über ein Zwischenrad angetriebene, Steuerketten müssen bei einer Motorinstandsetzung zueinander eingestellt werden.

Die Steuerkette befindet sich auf der Motorrückseite und wird mittels Spezialwerkzeug und farbigen Gliedern zu Markierungen (Kerben und Pfeile) in OT-Position aufgelegt.

HINWEIS:
Sollte das CVVL Modul (variable Ventilsteuerung) ausgebaut und nicht durch ein neues Bauteil ersetzt werden, ist es zwingend notwendig alle 8 Stößel in Rückstellposition zu setzen. Diese dürfen beim Wiedereinbau nicht herausstehen.
Die Steuerventile der Nockenwellenversteller dürfen NUR dreimal verwendet werden. Bei Wiederverwendung Schraubenköpfe mit Körnerschlag markieren.

ggf. benötigte Anzugsdrehmomente:
(Referenz Jaguar F-Pace (X761) Motorcode AJ-200P/PT204)

Steuerventil Nockenwellenversteller: 25 Nm 60 Grad
Zwischenradschraube: 35 Nm
Gleitschiene mitte oben: 11 Nm
Gleitschiene links oben: 25 Nm
Spannschiene oben: 11 Nm
Kettenspanner oben: 55 Nm (vor Montage eindrücken und erst nach Anzug entriegeln)
Gleitschiene links unten: 25 Nm
Spannschiene unten: 11 Nm
Kettenspanner unten: 11 Nm
Mitnehmerscheibe (Schwungrad) 30 Nm + 120 Grad
Riemenscheibe Kurbelwelle: 4 Schrauben 37 Nm + 90 Grad

passend für folgende Motorcodes:
AJ200, AJ200P, PT204

verbaut in Fahrzeugen:
Jaguar: E-Pace, F-Pace, F-Type, XE, XF
Land Rover: Discovery, Discovery Sport, Range Rover Evoque, Range Rover Sport, Range Rover Velar

zu verwenden wie:
JLR-3031630, JLR-3031635, JLR-3031636

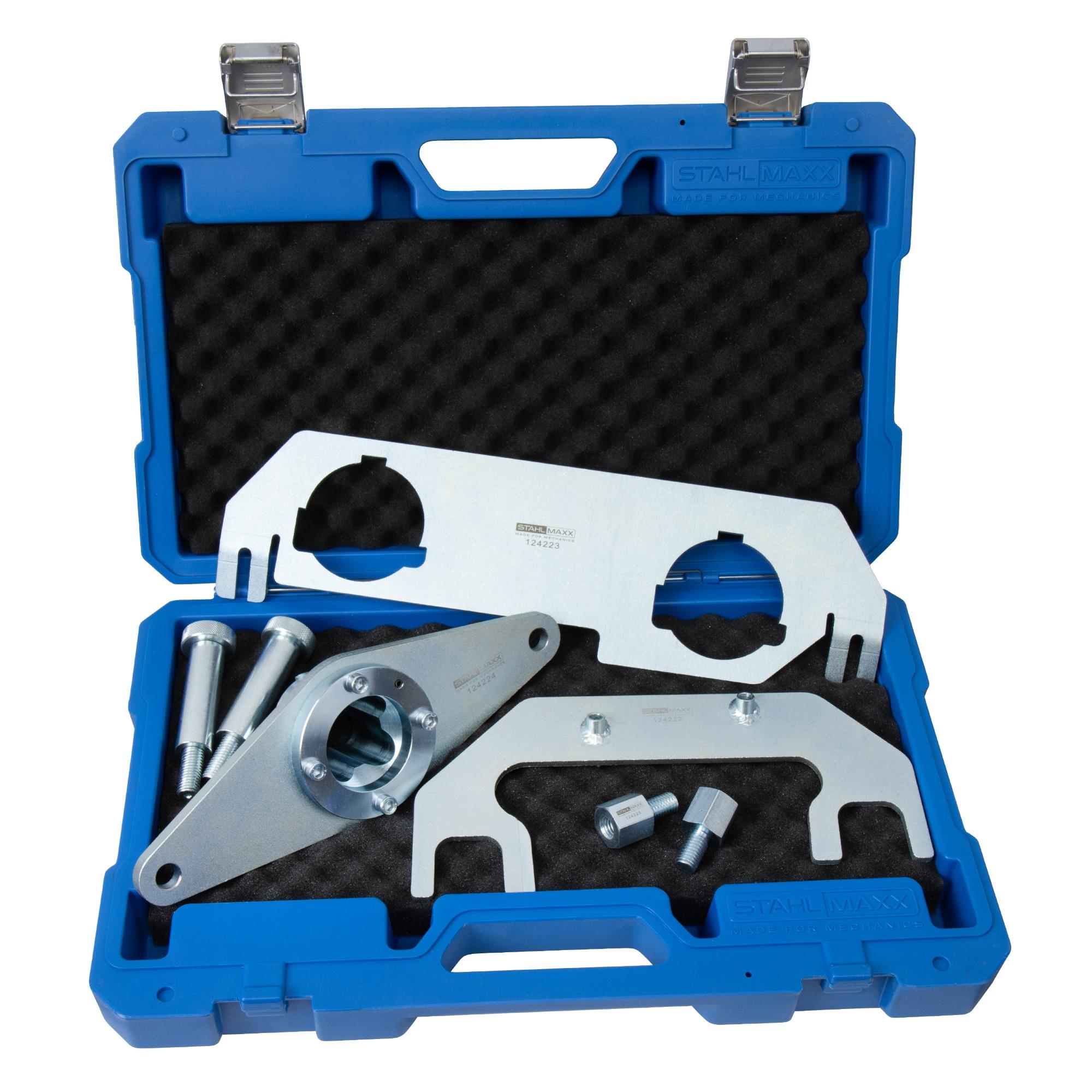

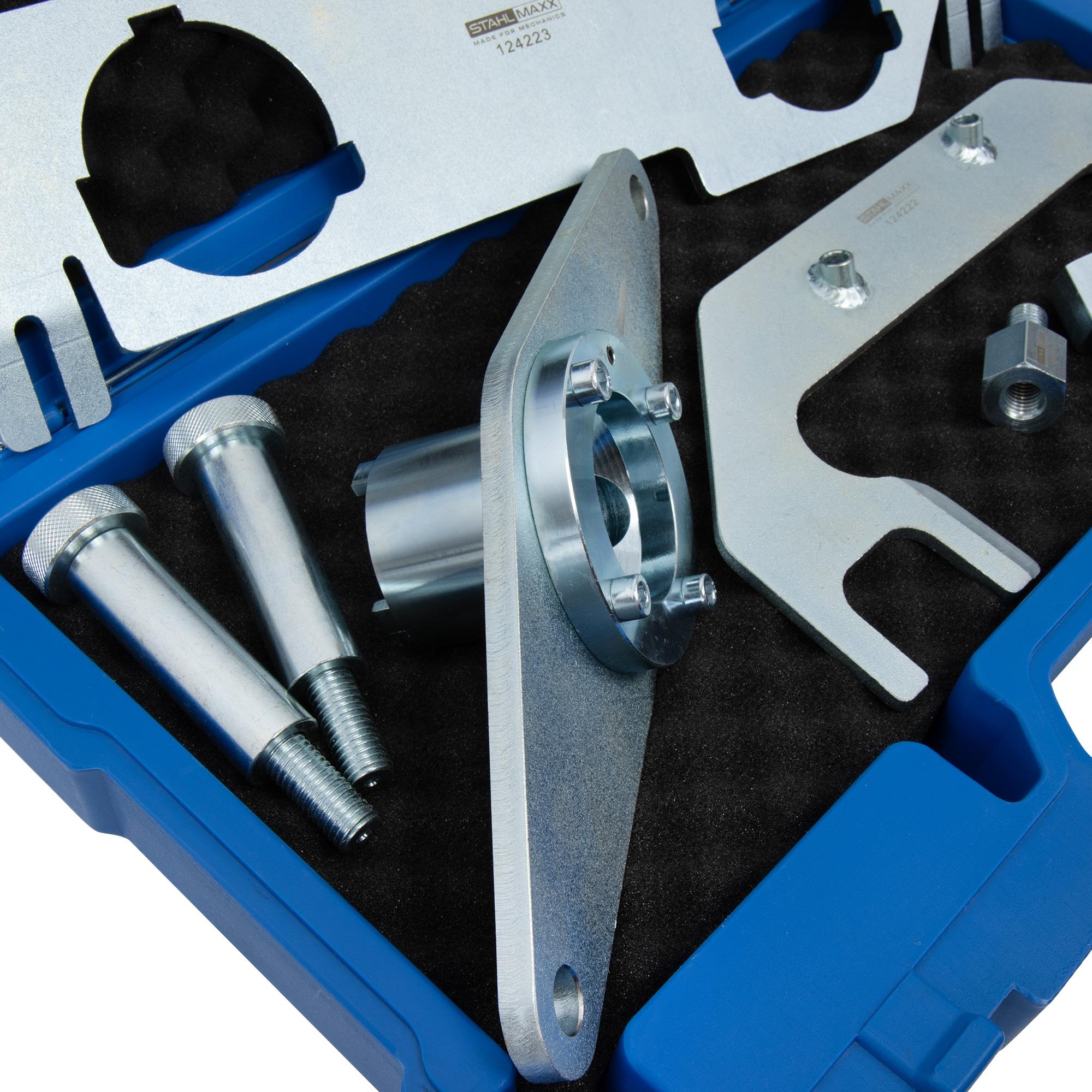

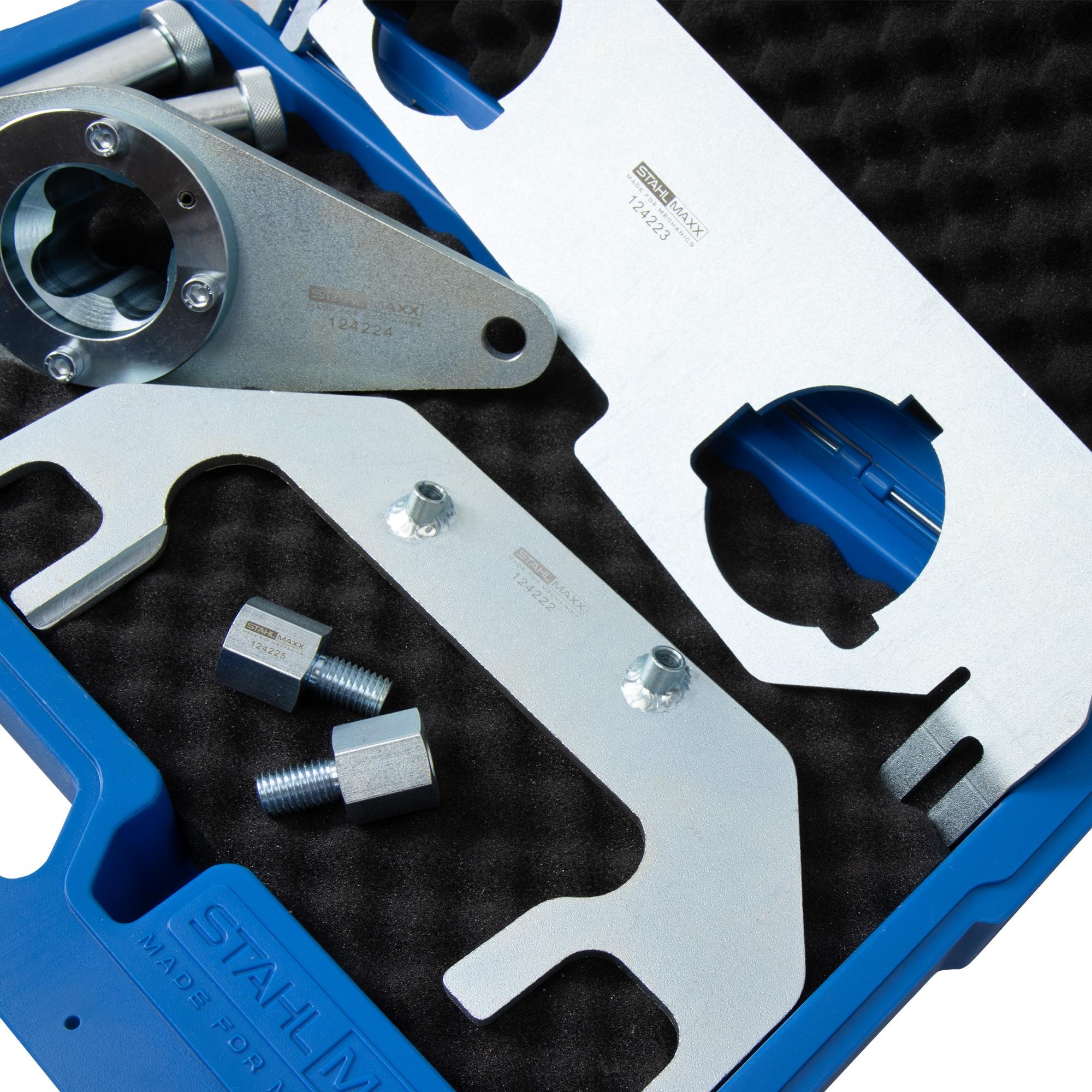

Lieferumfang:
1 x Art.-Nr. 124222 Fixierwerkzeug Nockenwellen, zu verw. wie JLR 303-1635
1 x Art.-Nr. 124223 Blockierung Nockenwellenverstellung, zu verw. wie JLR 303-1636
1 x Art.-Nr. 124224 Haltewerkzeug Kurbelwellenriemenscheibe, zu verw. wie JLR 303-1630
1 x Art.-Nr. 124225 Adapterbolzen für Kurbelwellen Haltewerkzeug, zu verw. wie JLR 303-1686
1 x Art.-Nr. 115269 Aufbewahrungskoffer 1/3

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 106398 Montagehülsen-Satz für Injektor-Dichtringe
Art.-Nr. 121326 Montagewerkzeug Wellendichtring KW getriebeseitig, zu verw. wie JLR-303-1674

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!Original-Werkzeug!
