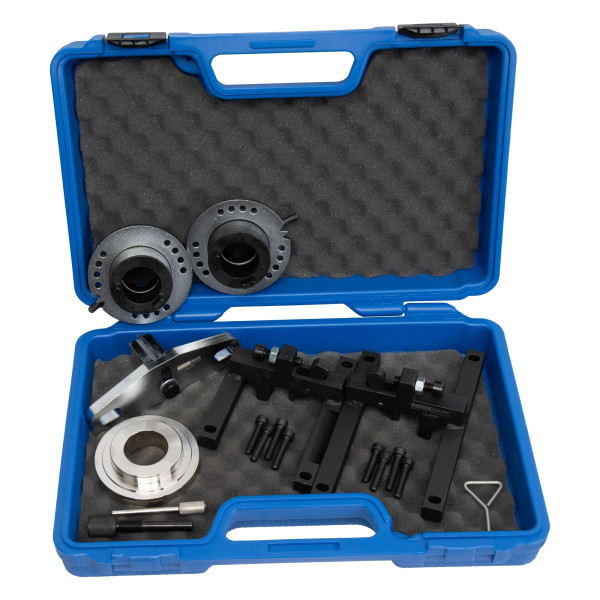

Steuerzeitenwerkzeugsatz, für Ford 1.0 / 1.1 L Ecoboost 3-Zyl., mit Zahnriemen in Öl

Spezialwerkzeug-Satz, zum Einstellen der Steuerzeiten an 1.0 und 1.1L Ford EcoBoost-Motoren der Generation 1.
Der Werkzeugsatz wird für den Zahnriemenwechsel bzw. Instandhaltungsarbeiten am Motor benötigt.

Diese Motoren werden durch einen "Ölbad-Zahnriemen" gesteuert. Wir empfehlen dem Mechaniker den Zahnriemen genauestens auf Verschleiß und Ablösungen zu kontrollieren. Ein Ablösen von Riemen-Fasern führt zum Verstopfen der Ölpumpe und zwangsläufig zum Motorschaden.

HINWEIS:
Die Nockenwellen-Fixierwerkzeuge wurden speziell in einer eigens angefertigten Passlehre geschweißt.
Gegenüber anderen Herstellern garantiert dies eine exakte und parallele Flucht zur Nockenwellen-Einstellfläche.
Zusätzlich ist eine Aussparung angebracht um ein problemloses Aufsetzen, bei montierter Turbolader-Ölleitung zu gewährleisten.
Diese Aussparung fehlt beim Original-Werkzeug und ebenso bei vergleichbaren hochwertigen Herstellern.

Achtung:
Eine Reib- bzw. Mitnehmerscheibe, unter dem Kurbelwellen-Schwingungsdämpfer, ist NICHT immer werksseitig verbaut. Um das korrekte Anzugsdrehmoment zu gewährleisten, muss eine neue Mitnehmerscheibe verbaut werden. Die Kurbelwellenriemenscheibe besitzt, zur Abnahme des OT-Sensorsignales, einen Magnetfeldring – die Riemenscheibe nicht auf metallischen Oberflächen lagern.
Bei Fahrzeugen mit VCT-Verstellung müssen zum Erneuern und Lösen des Schwingungsdämpfers – da dieser ein Impulsgeberrad beinhaltet – das Versteller-Einstellwerkzeug an den Nockenwellen angebracht und die Versteller in Null-Position (nach links) gedrückt und arretiert werden.

Von Ford wird ein Drehmomentvervielfältiger 1:5 empfohlen. Anzugsdrehmomente: 60 Nm + 5 x 90°-Winkelanzug.
Nach Umrechnung ergibt sich ein Drehmoment von 300 Nm und 1 x 90°-Winkelanzug.
Bitte unbedingt die Herstellervorgaben beachten.


passend für folgende Fahrzeuge:
Ford: B-MAX / C-MAX / Grand C-MAX / Courier / EcoSport / Fiesta / Focus / Grand- Tourneo Connect

passend für folgende Motorcodes:
M1CA, M1CB, M1DA, M1DC, M1DD, M1DH, M1FA, M1JA, M1JC, M1JE, M1JH, M1JJ, M1JL, M1JM, M1JU, M2DA, M2DB, M2DC, M2GA, M2GB, P4JA, P4JB, P4JC, P4JD, Q0JA, Q0JB, Q0JC, Q0JD, SFCA, SFCB, SFCC, SFCD, SFCE, SFCF, SFDA, SFDB, SFDC, SFJA, SFJB, SFJC, SFJD, SFJE, SFJF, SFJH, SFJJ, SFJK, SFJL, SFJN, SFJP, YYJA, YYJB, YYJD, YYJE
Für Ford 1.0 und 1.1L, 3-Zyl. Ecoboost / ECOnetic / SCTI Motoren ab 2012 mit / ohne VCT

zu verwenden wie Ford:
303-732, 303-1054, 303-1602, 303-1604, 303-1605, 303-1606

im Überblick:
✔ Stahlmaxx Qualitätswerkzeug
✔ hochwertige Materialien
✔ präzise verarbeitet
✔ Reparatur nach Herstellervorgaben
✔ verbesserte Bauform durch angeschweißte Haltebügel
✔ perfekte Passgenauigkeit

Lieferumfang:
1 x Art.-Nr. 124113 Nockenwellen Fixierwerkzeuge, Ford EcoBoost 1.0 / 1.1 L, zu verw. wie Ford 303-1605
1 x Art.-Nr. 121605 Fixierschraube Kurbelwelle, für EcoBoost, 1.0 / 1.1 L, zu verw. wie Ford 303-1604
1 x Art.-Nr. 124112 Schwungradarretierung für Anlasseraussparung, zu verw. wie Ford 303-1602
1 x Art.-Nr. 124114 Einstellwerkzeug-Satz für Nockenwellenversteller VCT, zu verw. wie Ford 303-1606
1 x Art.-Nr. KT10032 Einstellwerkzeug Riemenscheibe Kurbelwelle, zu verw. wie Ford 303-732
1 x Art.-Nr. 112907 Fixierdorn für Zahnriemen-Spanndämpfer, zu verw. wie Ford 303-1054
1 x Art.-Nr. 116370 Einbauwerkzeug Kurbelwellenwellendichtring, zu verw. wie OEM 303-1603
1 x Art.-Nr. 51003 Aufbewahrungskoffer

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 115950 Ölfilter Schlüssel und Kraftstofffilter Schlüssel, 74 mm x 14-kant, Ford, VAG, Mercedes, Renault
Art.-Nr. 121148 Drehmomentvervielfältiger für Ford EcoBoost, ECOnetic, wie 303-1611
Art.-Nr. 122785 Einspritzdüsen Auszieher, Benzin, Demontagewerkzeug für Ford EcoBoost 1.0 - 5,0L, wie 310-206
Art.-Nr. 121142 Lösewerkzeug für Kraftstoffleitung an der Hochdruckpumpe, Ecoboost, wie Ford 310-137 Opel CH-50637

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
