Steuerzeitenwerkzeug-Satz, Zahnriemen im Ölbad, für Ford EcoBlue 2.0L TDCi

Steuerzeitenwerkzeug für den Zahnriemenwechsel an den neuen 2,0L EcoBlue Motoren.
Der Zahnriemen läuft wie bei den EcoBoost Modellen in Öl.

HINWEIS:
Für den Austausch der Kraftstoffpumpe empfehlen wir das Werkzeug Art.-Nr. 118810.

passend für folgende Fahrzeuge:
Fahrzeuge mit 2.0 TDCi EcoBlue von Ford:

• Edge
• Focus
• Galaxy
• Mondeo
• Ranger
• S-MAX
• Tourneo Custom
• Transit
• Transit Custom

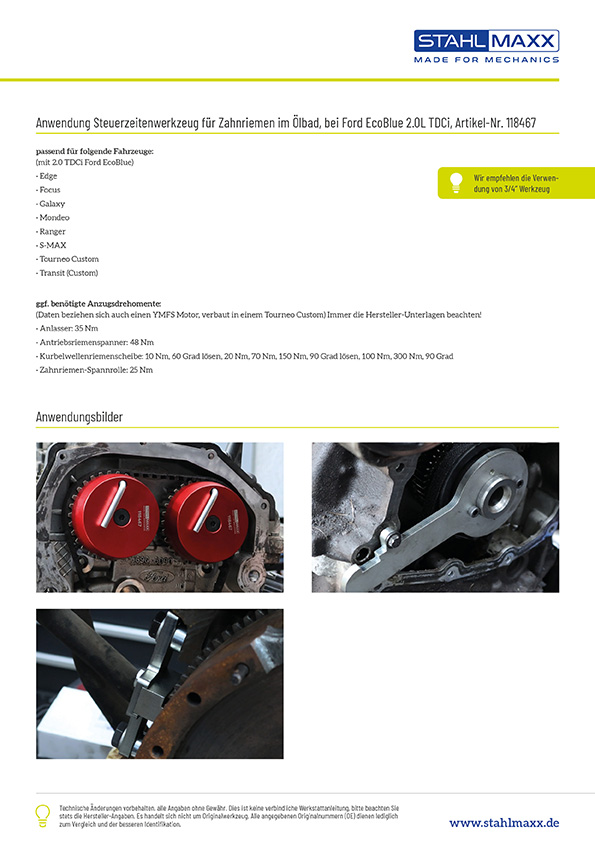

ggf. benötigte Drehmomente:
(Daten beziehen sich auch einen YMFS Motor verbaut in einem Tourneo Custom)
Verwenden Sie immer die Hersteller-Unterlagen!
Anlasser: 35 Nm
Antriebsriemenspanner: 48 Nm
Kurbelwellenriemenscheibe: 10 Nm, 60 Grad lösen, 20 Nm, 70 Nm, 150 Nm, 90 Grad lösen, 100 Nm, 300 Nm, 90 Grad
Zahnriemen-Spannrolle: 25 Nm

Wir empfehlen die Verwendung von 3/4" Werkzeug.

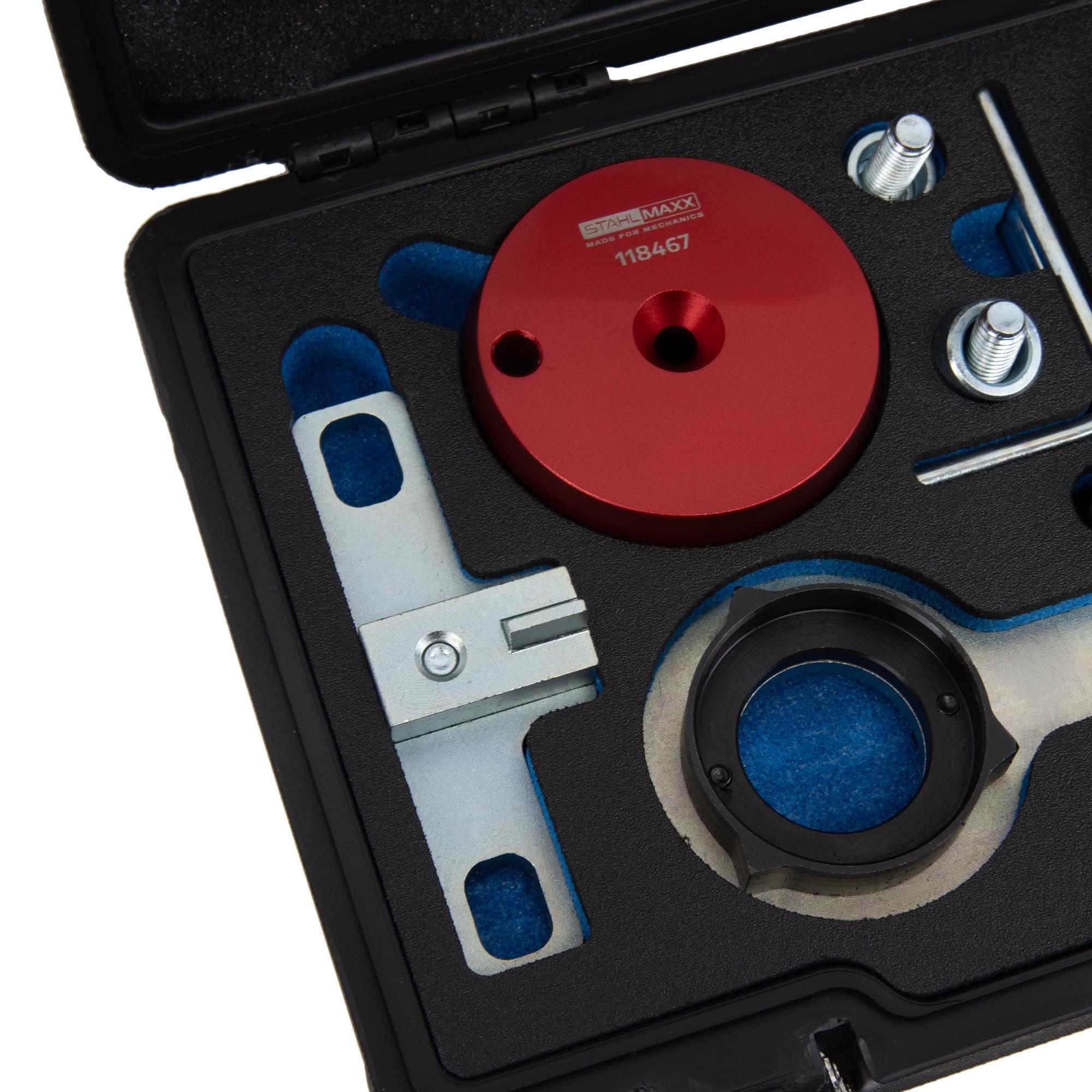

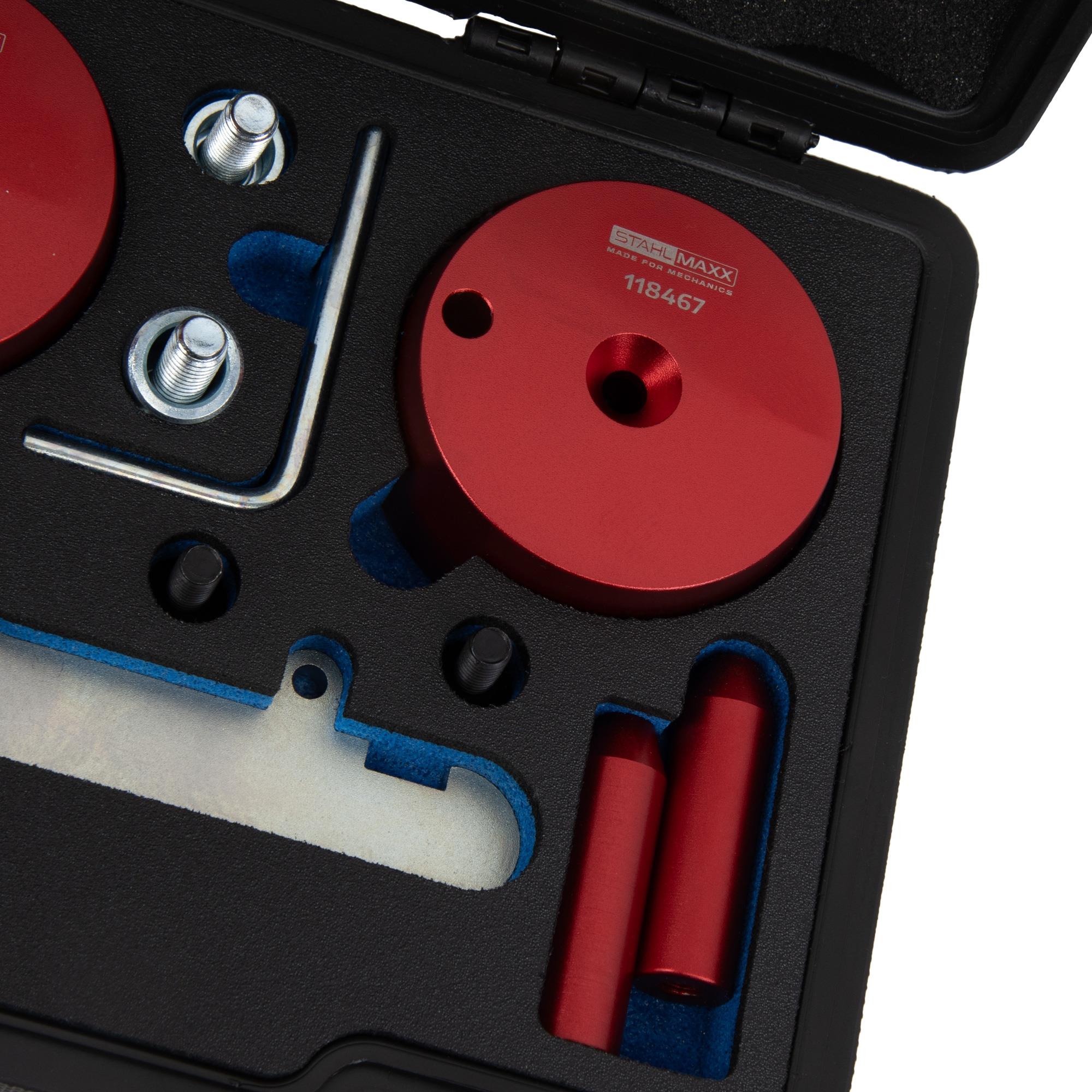

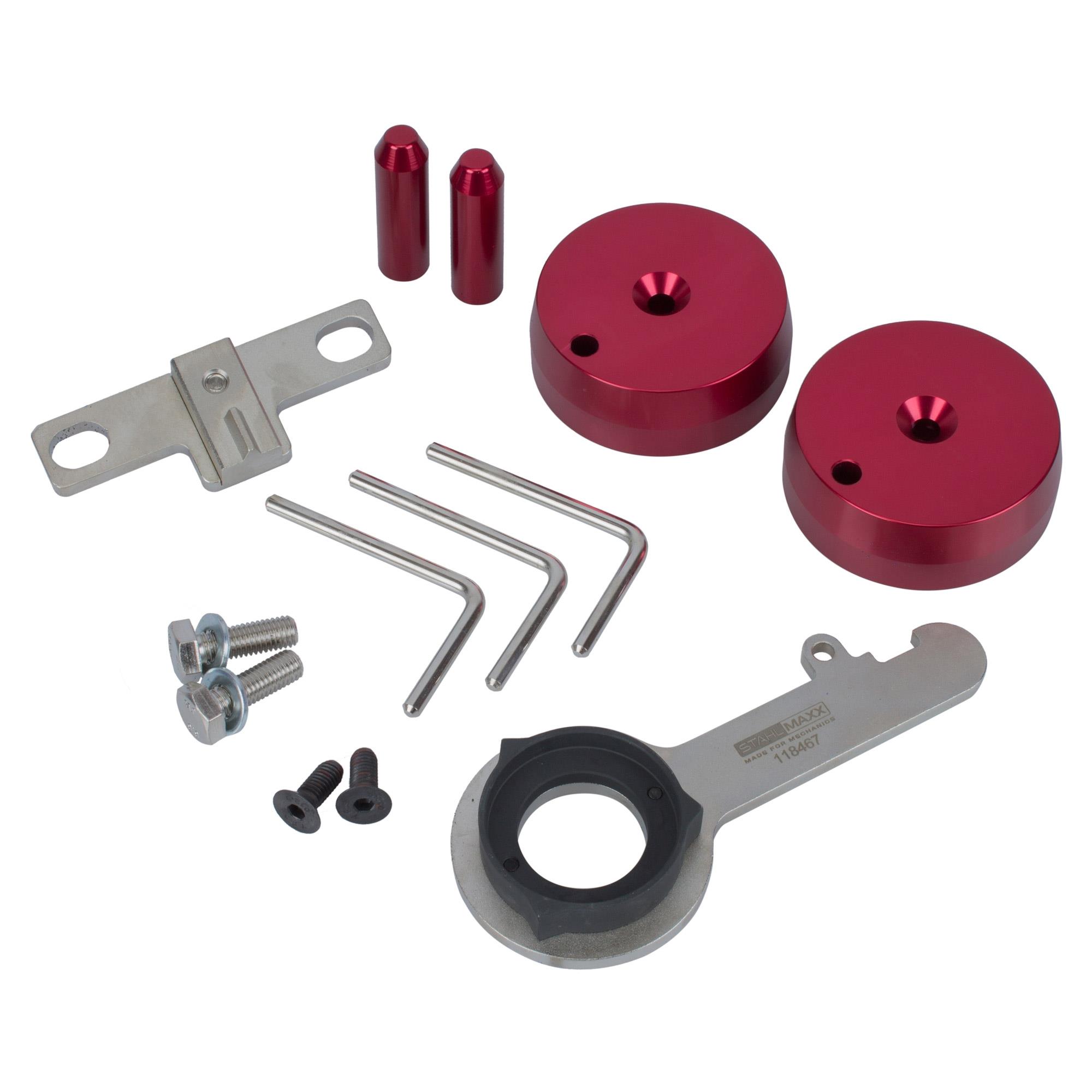

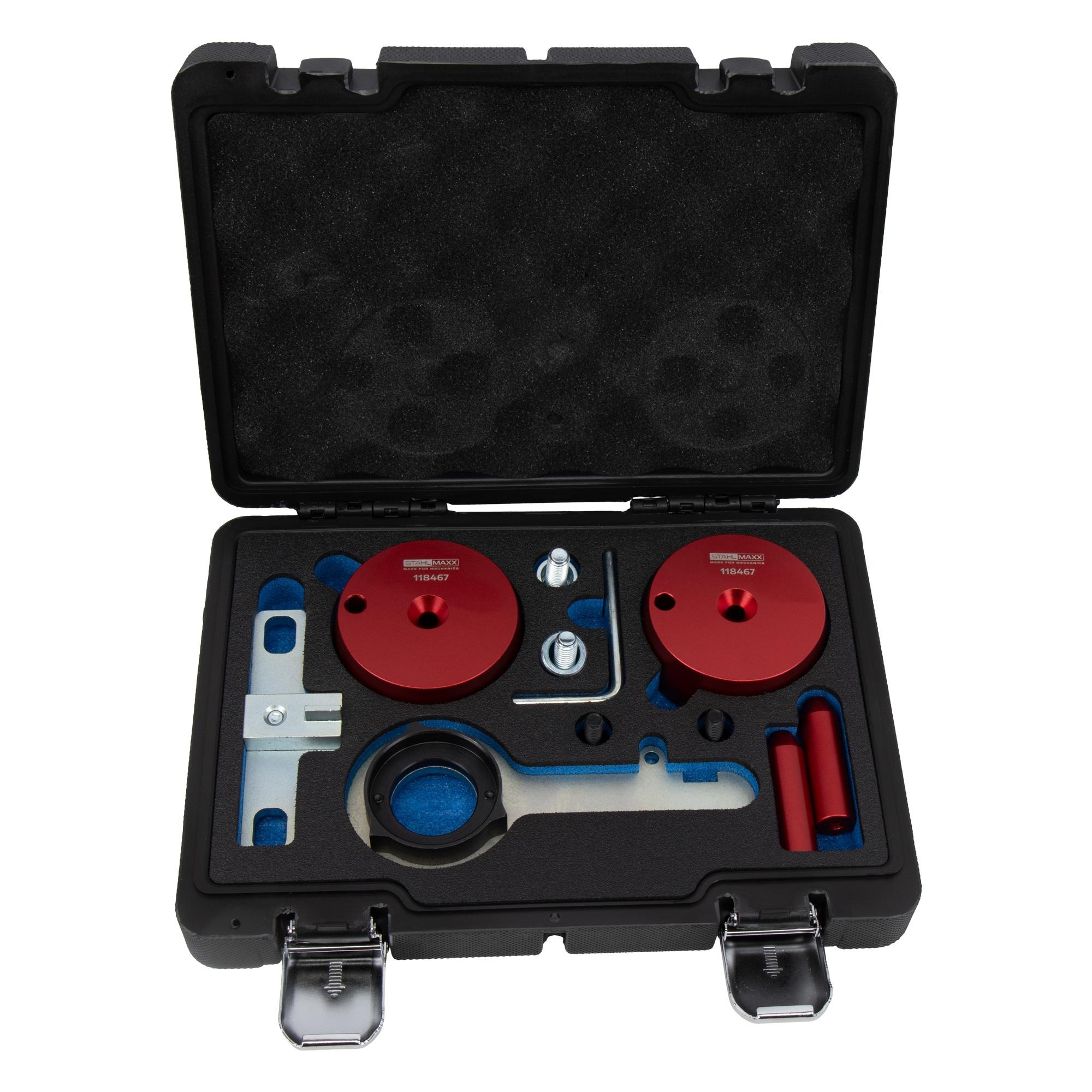

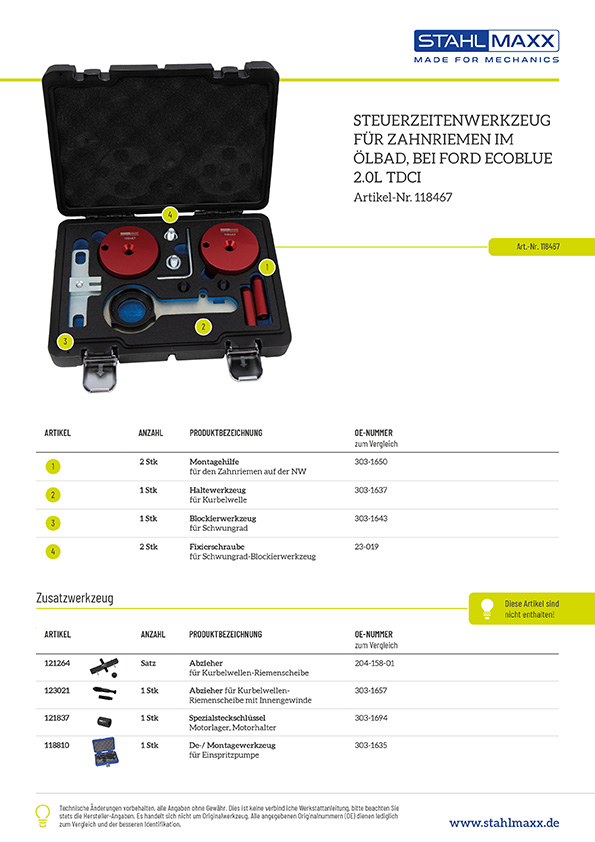

Lieferumfang:

• 2 x Fixierschraube für Schwungrad-Blockierwerkzeug, zu verw. wie 23-019

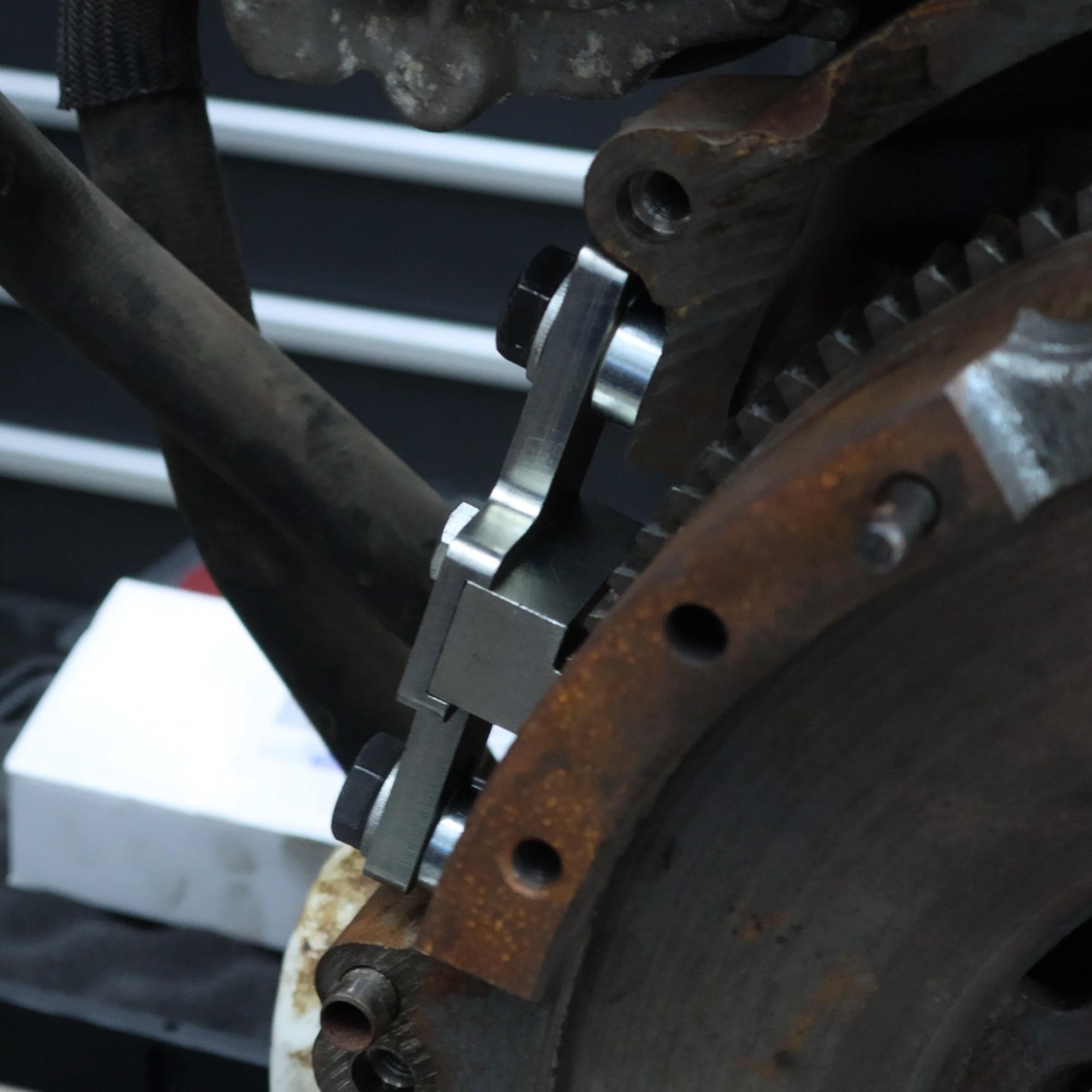

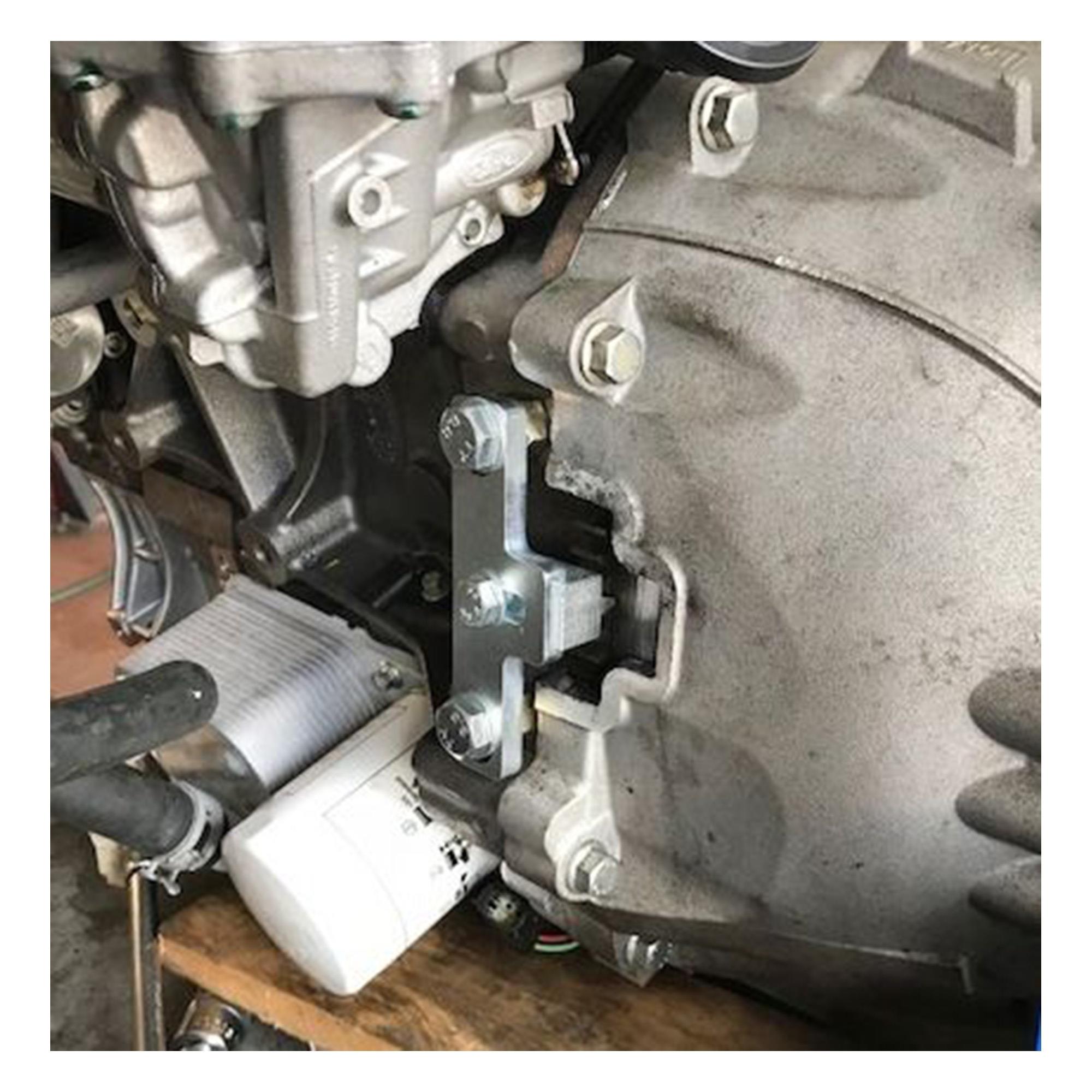

• 1 x Blockierwerkzeug für Schwungrad, zu verw. wie 303-1643

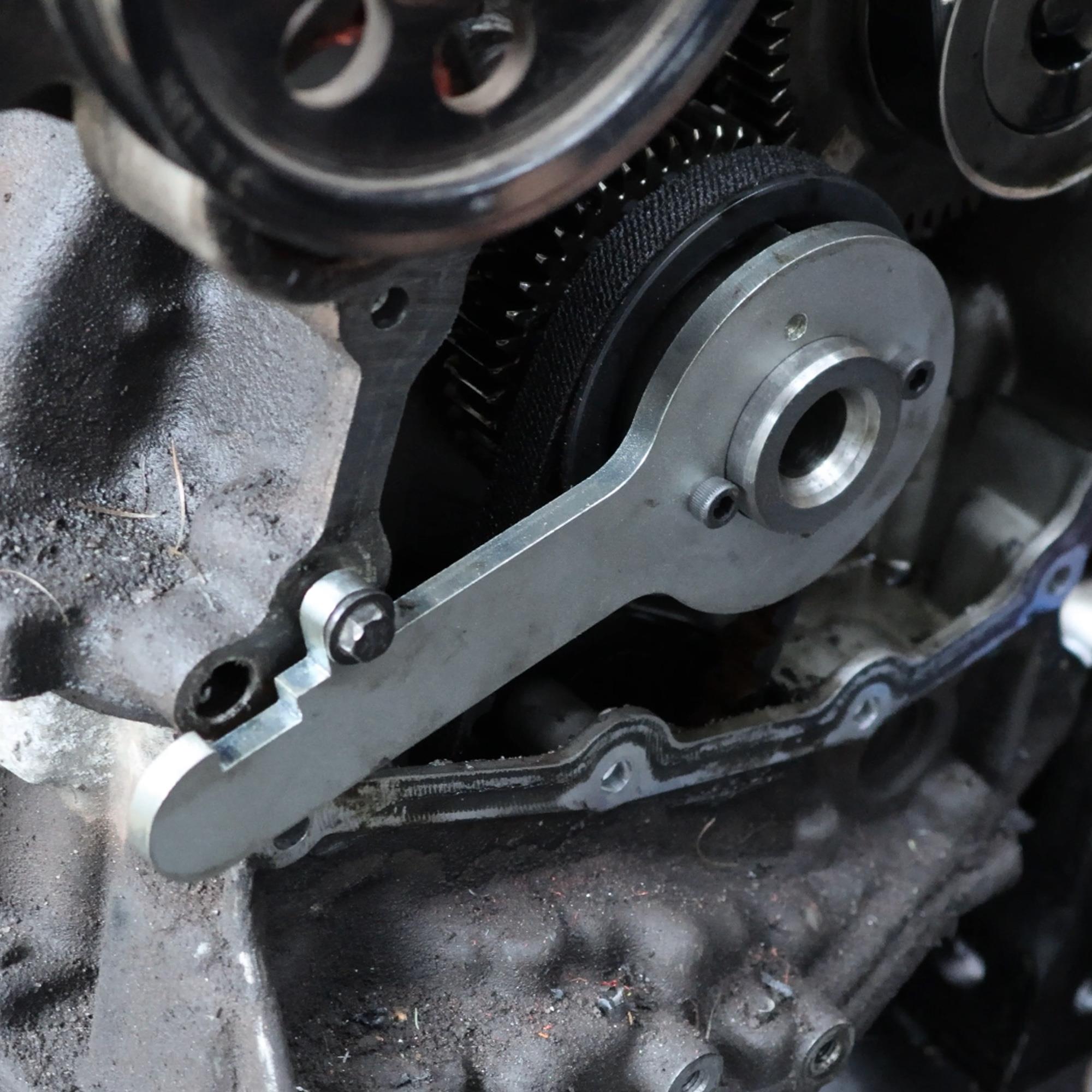

• 1 x Haltewerkzeug für Kurbelwelle, zu verw. wie 303-1637

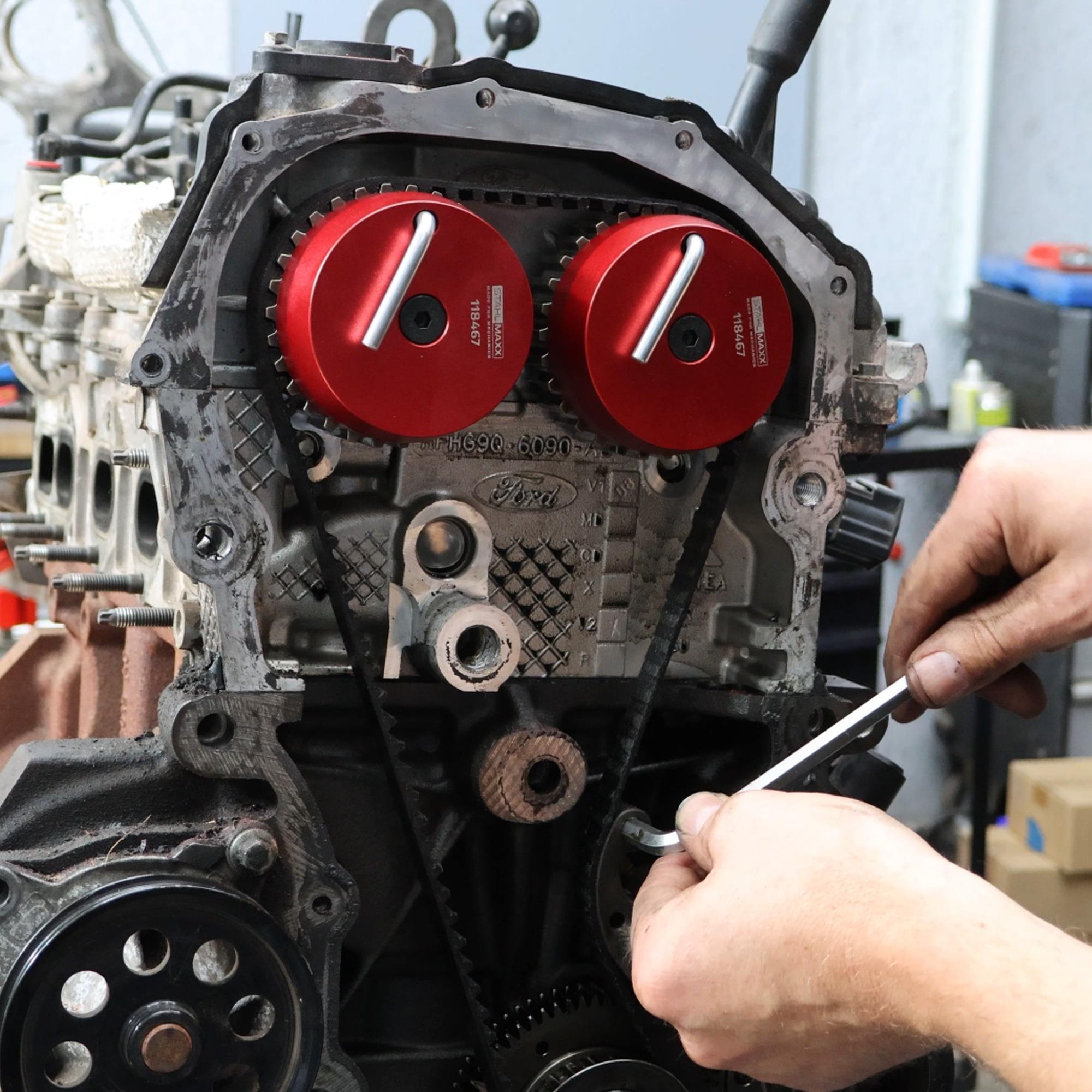

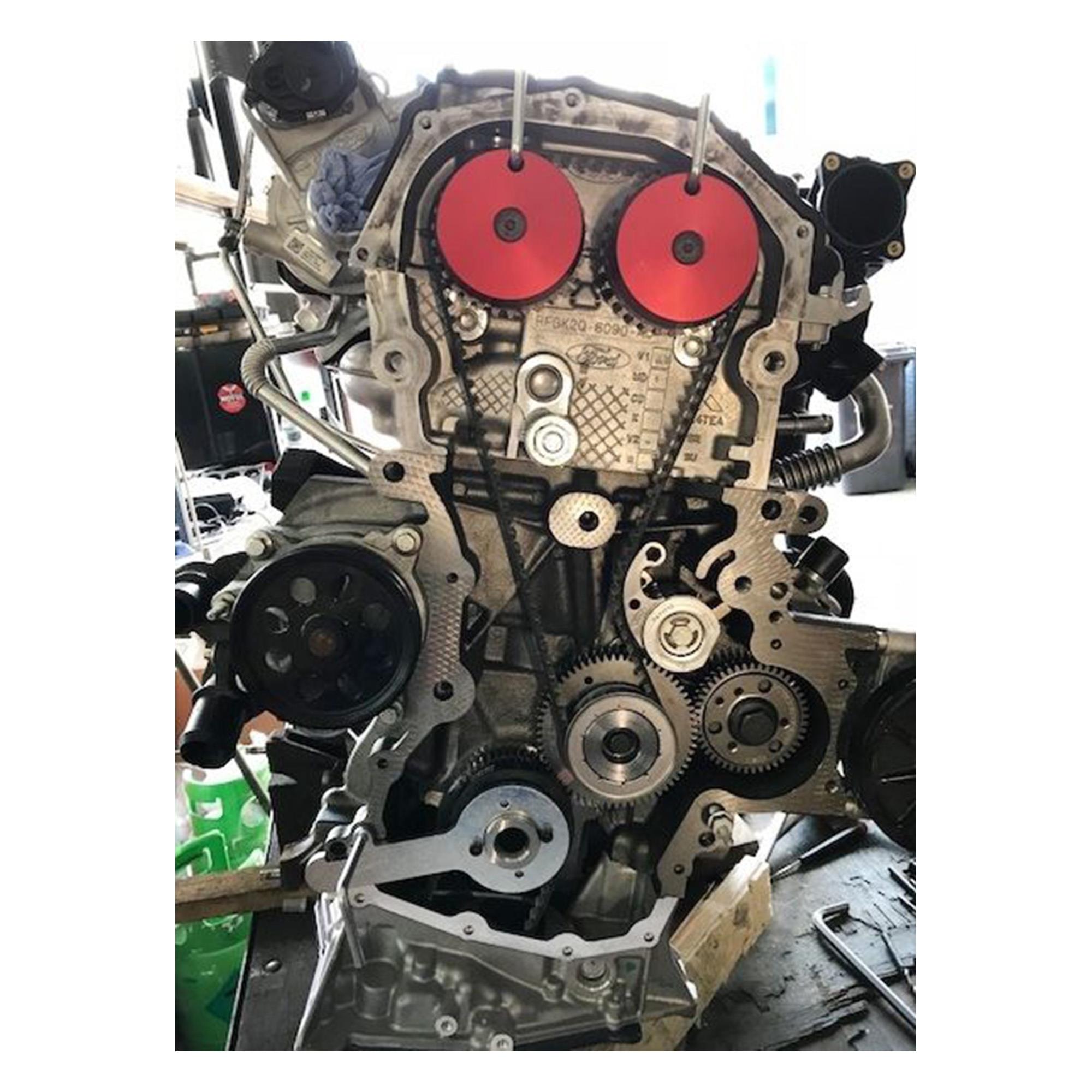

• 2 x Montagehilfe für den Zahnriemen auf der NW, zu verw. wie 303-1650

Zusatzwerkzeug (nicht im Lieferumfang enthalten)
Um den Zahnriemenwechsel an den 2,0L TDCi EcoBlue durchzuführen ist es notwendig, die Kurbelwellen-Riemenscheibe abzuziehen. Der Kurbelwellenstumpf zur Riemenscheibe ist lang und als Passung gearbeitet, was ein Abziehen schwierig gestalten kann.
Wir empfehlen dem Mechaniker zwingend einen Abzieher der KW-Riemenscheibe. Es gibt zwei verschiedene Ausführungen an Riemenscheiben:

Art.-Nr. 121264 Abzieher für Kurbelwellen-Riemenscheibe Ford 2.0 EcoBlue TDCi, zu verw. wie 204-158-01, für Riemenscheiben mit zwei Innengewinden M8
Art.-Nr. 123021 Abzieher Kurbelwellen-Riemenscheibe, mit Innengewinde, für Ford 2.0 EcoBlue TDCi ab 2019, zu verw. wie 303-1657, für Riemenscheiben mit einem zentralen Innengewinde
Art.-Nr. 121837 Spezialsteckschlüssel Motorlager, Motorhalter für Ford EcoBlue 2,0TDCi, wie 303-1694
Art.-Nr. 118810 Einspritzpumpen De-/Montage-Werkzeug für Ford 2,0 l EcoBlue, zu verw. wie 303-1635

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
