Radlager-Werkzeugsatz 116-tlg, für Buchsen, Kompakt- & Standardlager, inkl. Hydraulik & Servicewagen

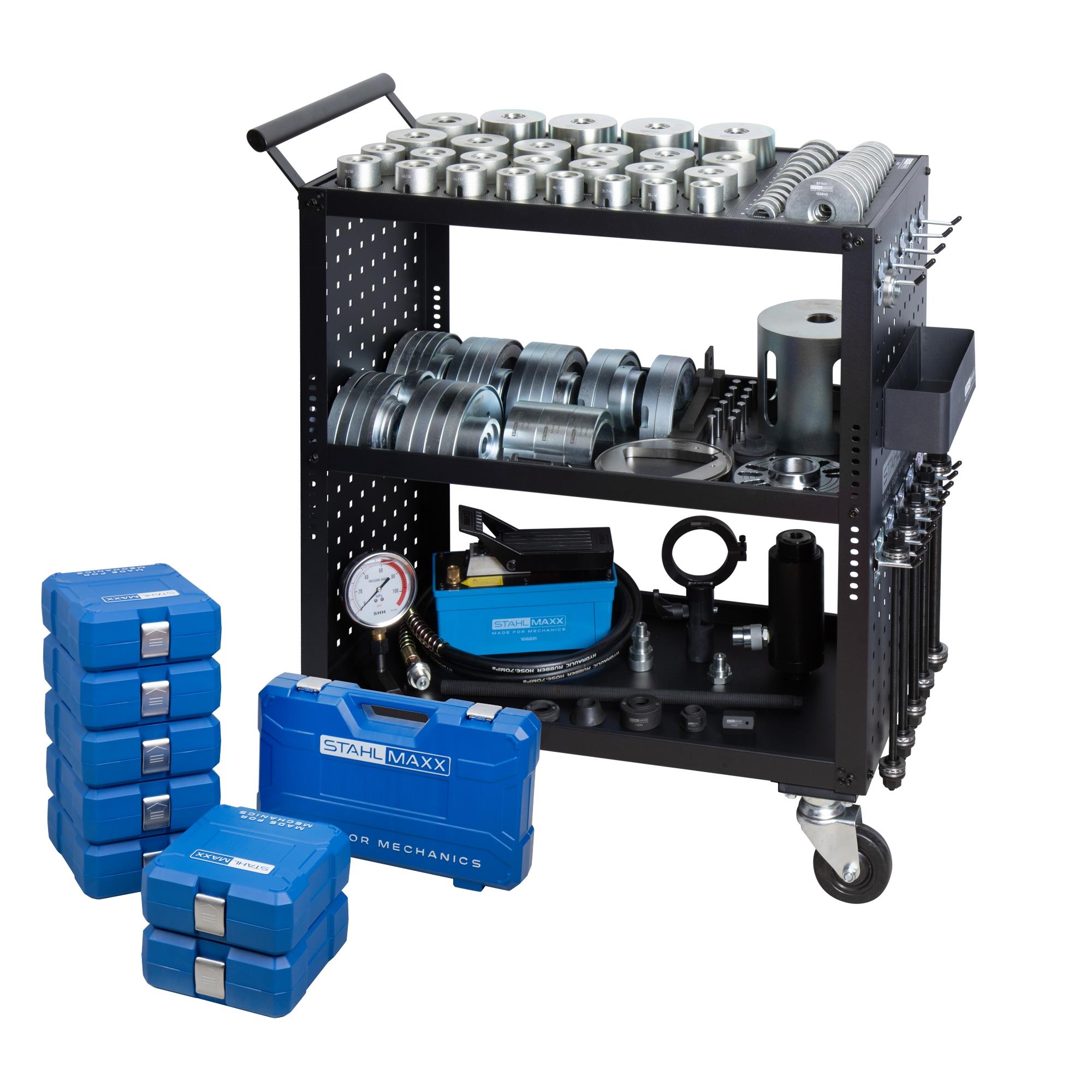

Dieses Komplettset, stationiert in einem stabilen Werkstatt-Servicewagen, umfasst mit seinen 116 Teilen nahezu alle Spezialwerkzeuge, die dem Mechaniker ein einfaches und effizientes Wechseln von Kompakt-, Standardradlagern, Buchsen* und Lagerungen* ermöglichen.
(* die eine Durchgangsbohrung aufweisen und keine spezifischen Druckstücke erfordern)

Der Hydraulikzylinder findet dank des schwenkbaren Halters Platz auf dem Getriebeheber und die Druckluft-Hydraulik-Fußpumpe inkl. gut ablesbarem 0–1000 bar Manometer ermöglicht komfortables und sicheres Arbeiten.

Zur Betätigung sind die hochfeste M20-Gewindespindel mit magnetischer Spindelmutter, ein Gewindeadapter für den Radnabenflansch (auf M20), das konische Universaldruckstück sowie zwei benötigte Adapter zur zentrierten Aufnahme der universellen Druckstücke im Set enthalten.

Die Spindelmutter und Adapter verfügen desweiteren über starke, eingesetzte Magnete, die ein Anbringen der Buchsen und Adapter erleichtert.

Für Kompaktradlager, die mit der Nabe eine Einheit bilden, deckt das Sortiment mit den 8 Halbschalensätzen und deren Spezialadaptern alle gängigen Varianten am Markt ab. Die 3 Zentrierschalenpaare helfen bei der Zentrierung von Radlagereinheiten ohne Phase und sorgen zu Beginn für eine gerade Ausrichtung. Die Halbschalen-Sätze werden, je Set, in einem stabilen Aufbewahrungskoffer untergebracht und können beschriftet und im Servicewagen verstaut werden.
Die Pressglocke mit Ø 170/180 mm ist im Lieferumfang enthalten und bietet neben der De- und Montage direkt am Fahrzeug, auch die Möglichkeit einer universellen Verwendung auf der Werkstattpresse.

Zur De- und Montage von Radnaben und speziell für Kompaktradlager ohne Durchgangsbohrung (z. B. 92 mm PSA) dient der universelle Radnabenflansch (3–6 Loch, mit Lochkreis 98–135 mm). Er ermöglicht auch eine einfache hydraulische Demontage von festgerosteten Antriebswellen oder Hinterachsnaben.

Für nahezu alle Standard-Radlager, Querlenker-, Vorder- und Hinterachslagerungen mit Durchgangsbohrung können sowohl die Zug- und Druckhülsen, als auch die 28 Pressscheiben verwendet werden. Der 28-tlg. Zug und Druckhülsensatz beinhaltet 5 Trapezgewindespindeln die auch eine mechanische Anwendung ermöglichen. Diese werden komfortabel mittels 5 Lochwand-Doppelhaken an der Seite des Servicewagens aufgehangen. Zusätzlich sind die 4 Druckhülsen mit Innen-Ø 85–100 mm enthalten. Diese Komponenten haben in einer praktischen Schaumeinlage mit gut lesbarer Beschriftung ihren Platz.

HINWEIS:
Arbeiten an Achsen und Radlagern gehören zu den verschleißreicheren Reparaturarbeiten in der Werkstatt. Auch kann bei bestimmten Konstruktionen der Fahrzeughersteller ein nachträgliches Bearbeiten der Hülsen oder Druckstücke erforderlich sein, um diese speziellen Fahrzeuge abzudecken. Deshalb können alle Druckstücke und Druckplatten bei Bedarf einzeln bestellt und wieder aufgefüllt werden.


passend für folgende Reparaturarbeiten:

• De- und Montage von Kompaktradlagern (z. B. VAG, PSA, MB, Ford, Opel)
• Erneuern von Standardradlagern vorne und hinten
• Ausbau und Einbau von Querlenkerbuchsen und Achslagern
• Wechsel von Hinterachslagern und Silentlagern
• Entfernen und Einpressen von Dichtringen und Buchsen mit Druckstücken
• Hydraulische Demontage von festsitzenden Antriebswellen und Radnaben
• Einsatz auch an der Werkstattpresse mit Pressglocke oder Druckstücken

im Überblick:
✔ Stahlmaxx Qualitätswerkzeug
✔ hochwertige Materialien
✔ Komplettsatz 116-tlg., inkl. Aufbewahrungskoffern*, Hydraulikzylinder, Pumpe & Manometer
✔ passend für Kompakt- und Standardradlager sowie Buchsen mit Durchgangsbohrung
✔ 8 Halbschalensätze + Spezialadapter
✔ Pressglocke Ø 170/180 mm für den Einsatz an Fahrzeug und Werkstattpresse
✔ Servicewagen mit Schaumeinlagen für Ordnung & schnellen Zugriff
✔ Zentrier- und Korrektur-Halbschalen gegen Verkanten beim Einpressen


Lieferumfang:

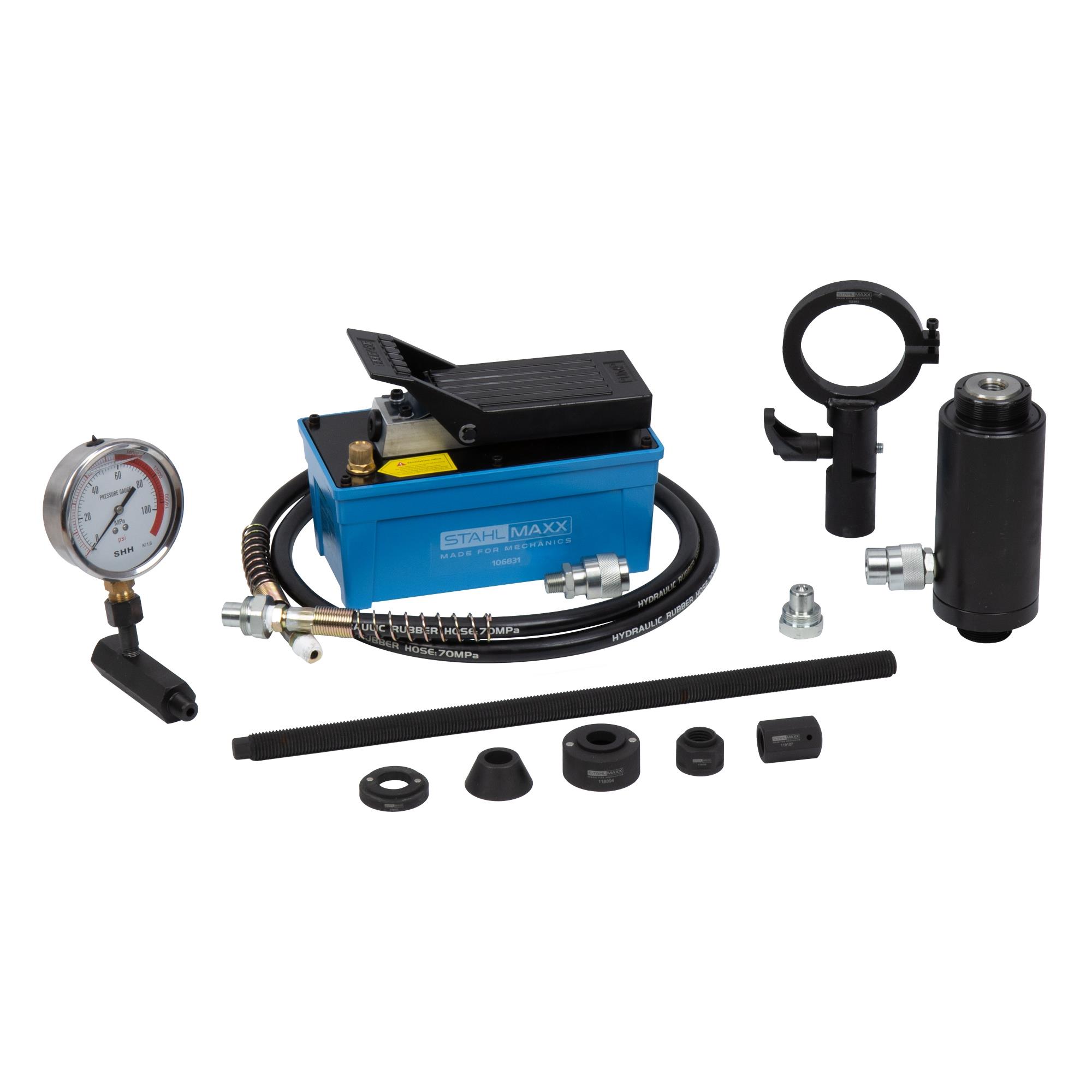

Hydraulikkomponenten:
1 x Art.-Nr. 102754 Hydraulikzylinder 18,2 t, doppelwirkend, federbelastet, Hohlkolbenzylinder M20x2.5
1 x Art.-Nr. 106831 Druckluft-Hydraulikpumpe, fußbetätigt, mit Schnellkupplung und 2,2 m Schlauch
1 x Art.-Nr. 115251 Manometer, 0–1000 bar, für Hydraulik-Pumpe Art.-Nr. 106831

Hydraulik-Komponenten-Zubehör:
1 x Art.-Nr. 123382 Halter Hydraulikzylinder/Hohlkolbenzylinder Ø 80,5 mm, schwenkbar, für Getriebeheber
1 x Art.-Nr. 119105 Zug- und Druckspindel M20x2.5, Länge 500 mm, für Hohlkolben-Hydraulikzylinder
1 x Art.-Nr. 119104 Spindelmutter M20x2.5, mit Zentrierung und Magnetaufnahme für Zug- und Druckhülsen
1 x Art.-Nr. 118894 Adapterplatte für Hydraulikzylinder 102754, Aufnahme von Druckhülsen, M42x2
1 x Art.-Nr. 119103 Adapterplatte zur Zentrierung von Zug- und Druckhülsen mit Zentrierung Ø35x42 mm
1 x Art.-Nr. 120811 Universal-Druckstück, konisch, für Radlager/Radnabe De- und Montage Ø 30–50 mm
1 x Art.-Nr. 123155 Gewindeadapter AG 2 1/4"x14 UNS auf IG M20x2.5, zur Reduzierung von Gewinde der Hydraulik auf Spindel M20

Universalwerkzeuge:
1 x Art.-Nr. 123148 Radnaben- und Antriebswellen-Abziehflansch Ø 160 mm, 3-, 4-, 5-, 6-Loch, Lochkreis 98–135 mm

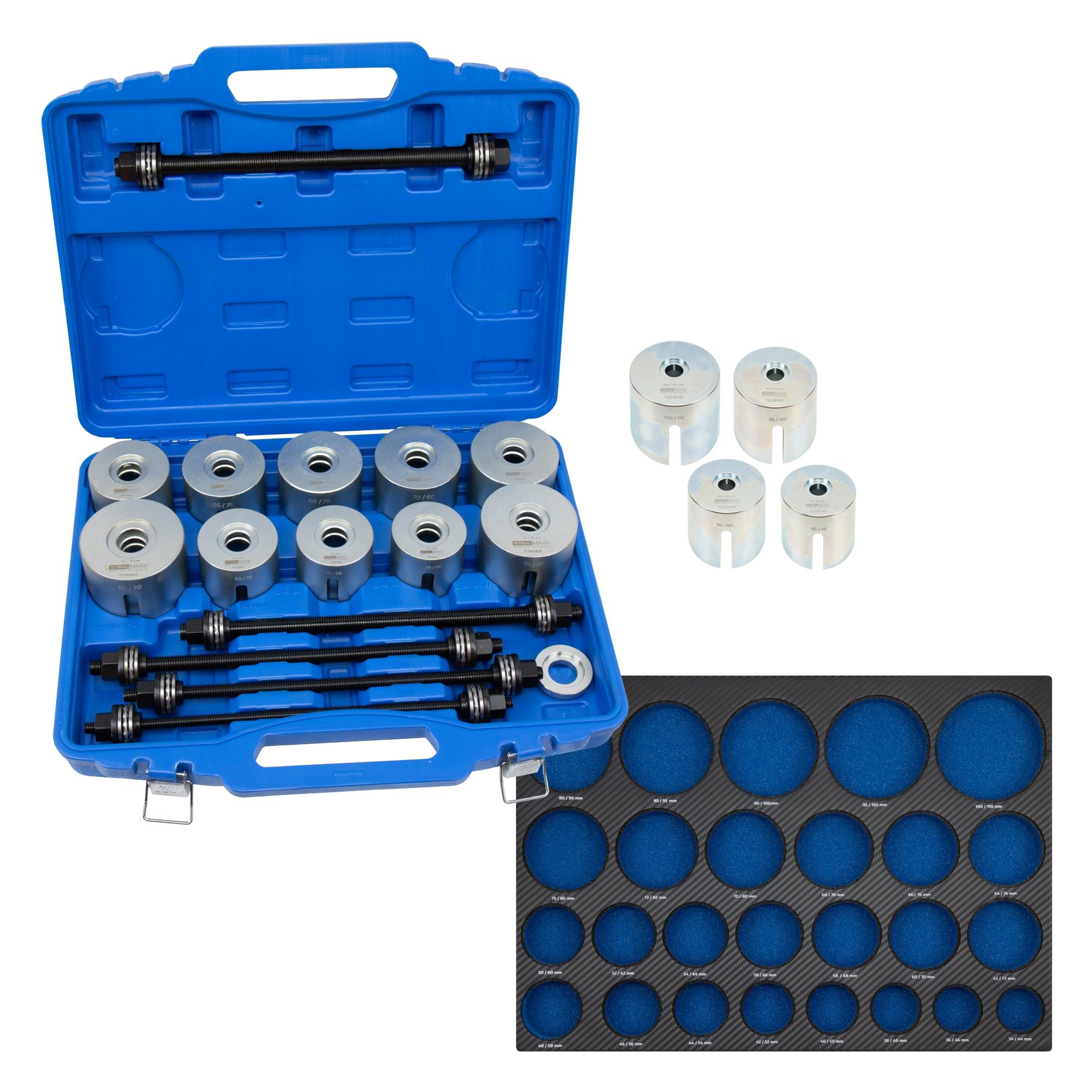

1 x Art.-Nr. 117908 Druck- und Zughülsen-Satz mit Trapezgewinde-Spindeln, 28-tlg.
1 x Art.-Nr. 122848 Druck- und Zughülsenset 4 tlg., Ø 85–100 mm

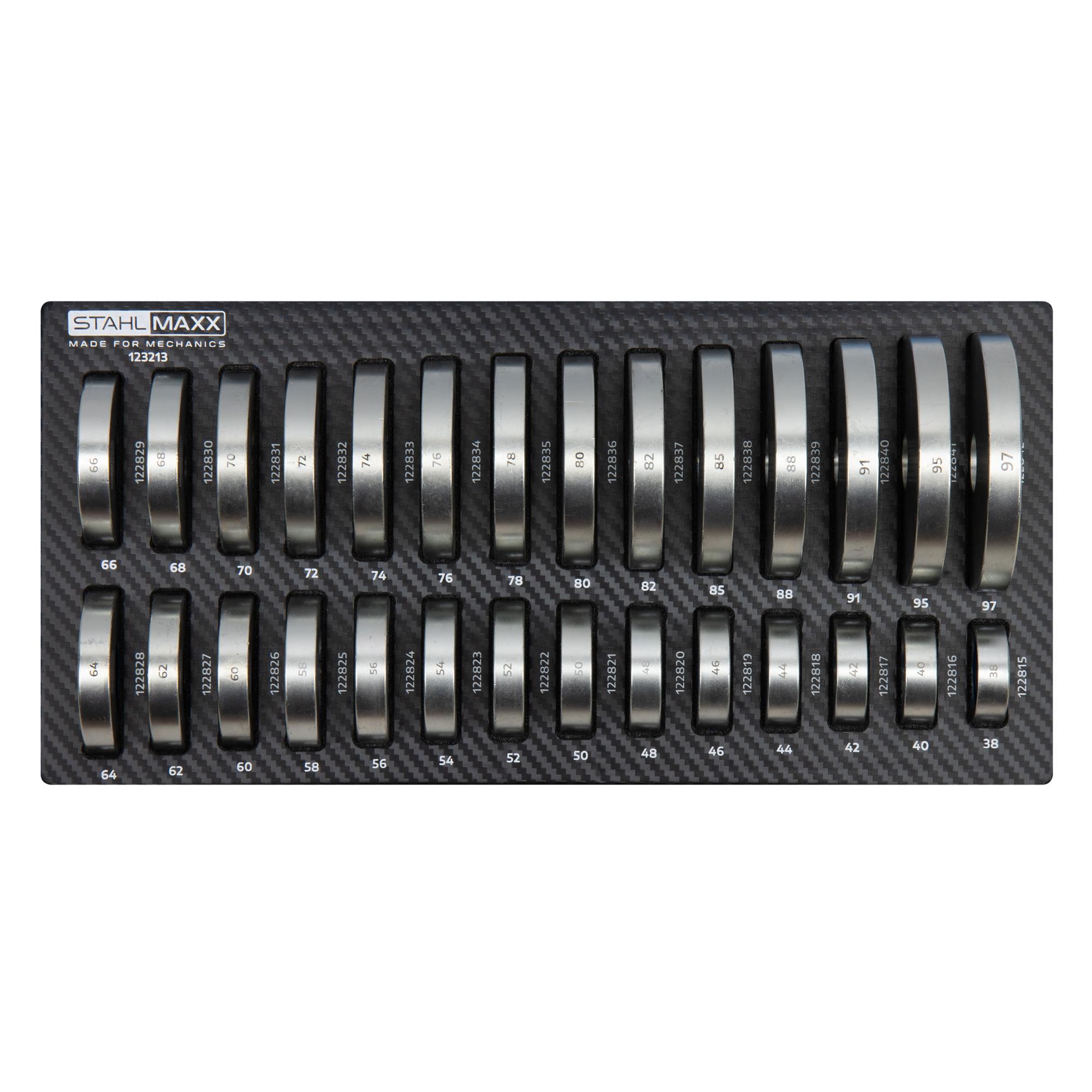

1 x Art.-Nr. 122814 Druckstück-Satz 38–97 mm, flach, 28-tlg. zur Lager, Buchsen, Dichtring De- & Montage

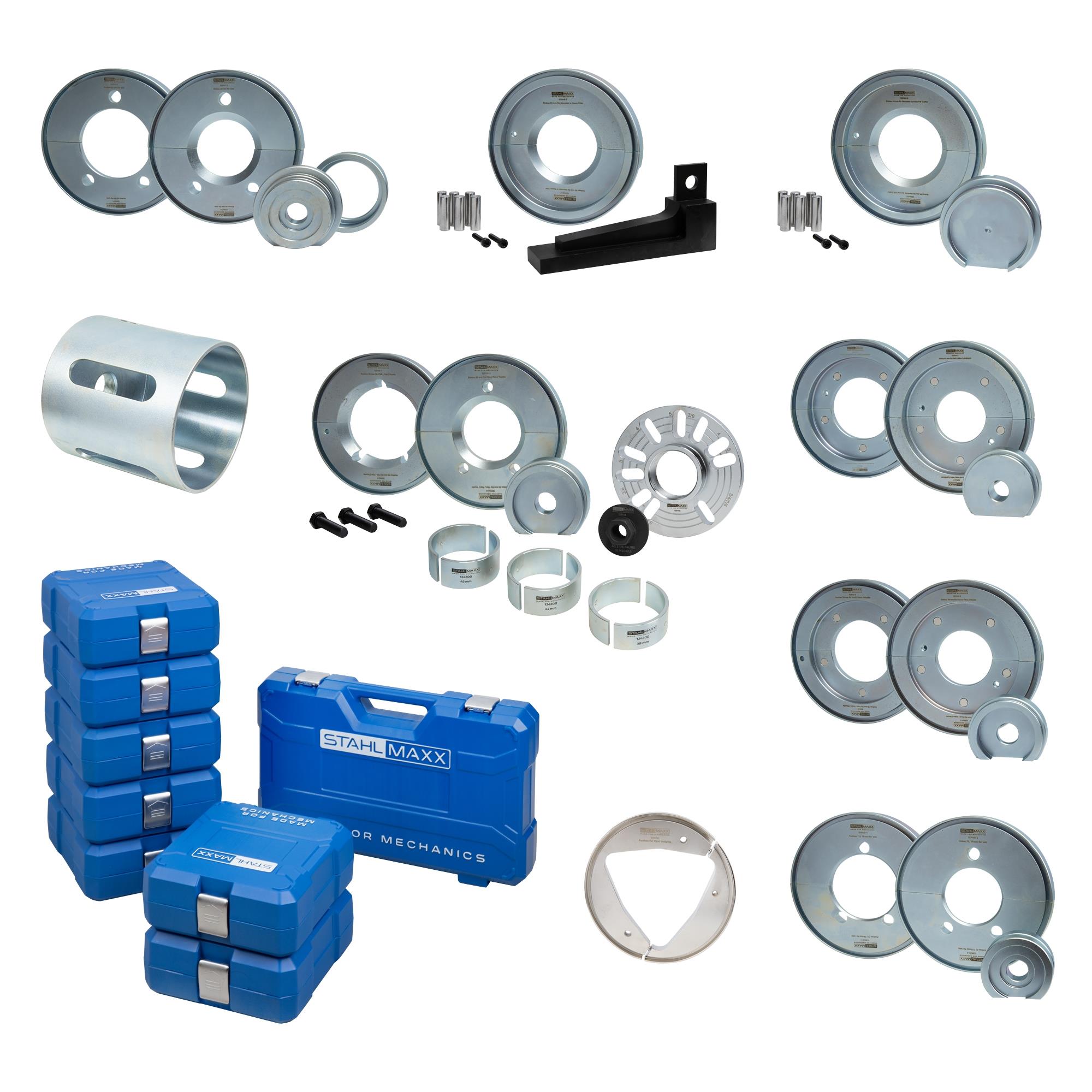

Werkzeuge für Kompaktradlager:
1 x Art.-Nr. 122805 Pressglocke Ø 170/180 mm, zur Aufnahme von Halbschalen für Radlager-De-/Montage mit Hydraulik
1 x Art.-Nr. 123142 Kompaktradlagerwerkzeug, für PSA, Citroen, Opel, Peugeot, Toyota Ø 92 mm
1 x Art.-Nr. 123143 Kompaktradlagerwerkzeug, für Ford, Volvo, Mazda Ø 78 mm
1 x Art.-Nr. 123144 Kompaktradlagerwerkzeug, für Ford, Volvo, Land Rover Ø 82 mm
1 x Art.-Nr. 123145 Kompaktradlagerwerkzeug, für Mercedes Sprinter Ø 96 mm (906, 907, 910), VW Crafter (2E, 2F)
1 x Art.-Nr. 123146 Kompaktradlagerwerkzeug, für Mercedes Vito, Viano, V-Klasse Ø 92 mm
1 x Art.-Nr. 123147 Kompaktradlagerwerkzeug, für VAG Ø 85 mm
1 x Art.-Nr. 123149 Kompaktradlagerwerkzeug, für VAG Ø 72 / 78 mm
1 x Art.-Nr. 123150 Kompaktradlagerwerkzeug, für Opel Insignia, Vorder- / Hinterachse
1 x Art.-Nr. 124300 Zentrier- und Korrektur-Halbschalenset, 6-tlg., universal, gegen Verkanten bei der Radlager-Montage

Servicewagen, Schaumstoffeinlagen, Aufbewahrungskoffer:

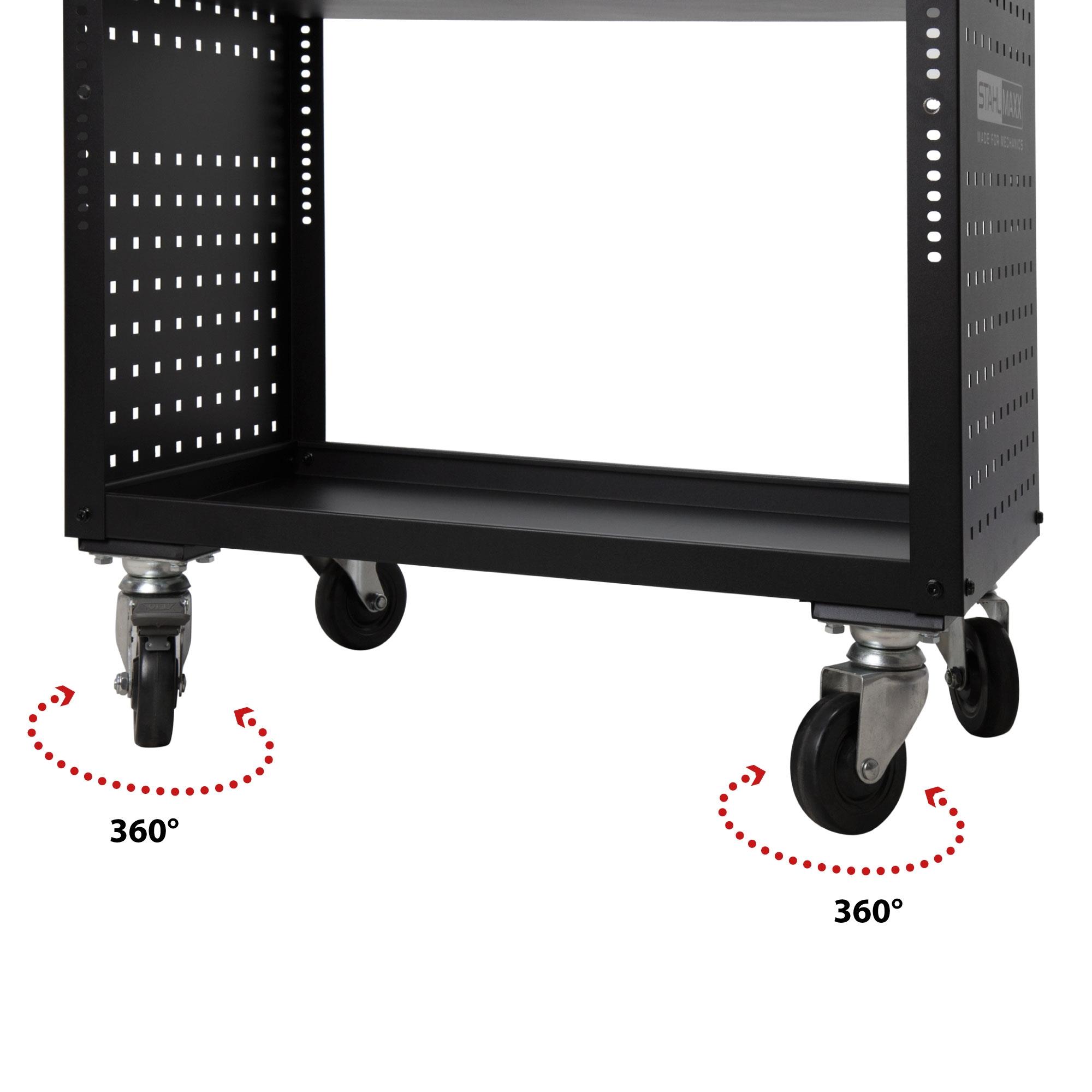

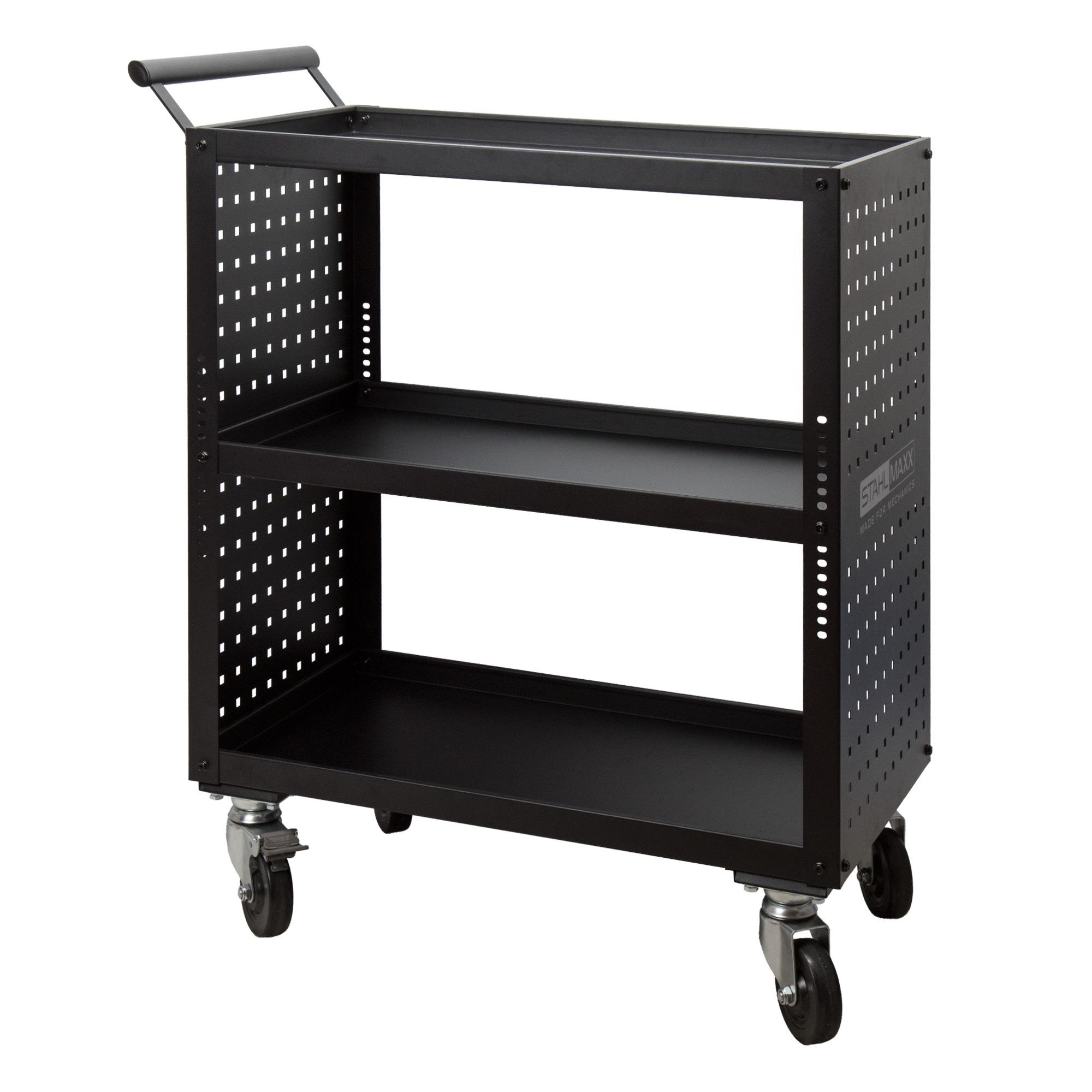

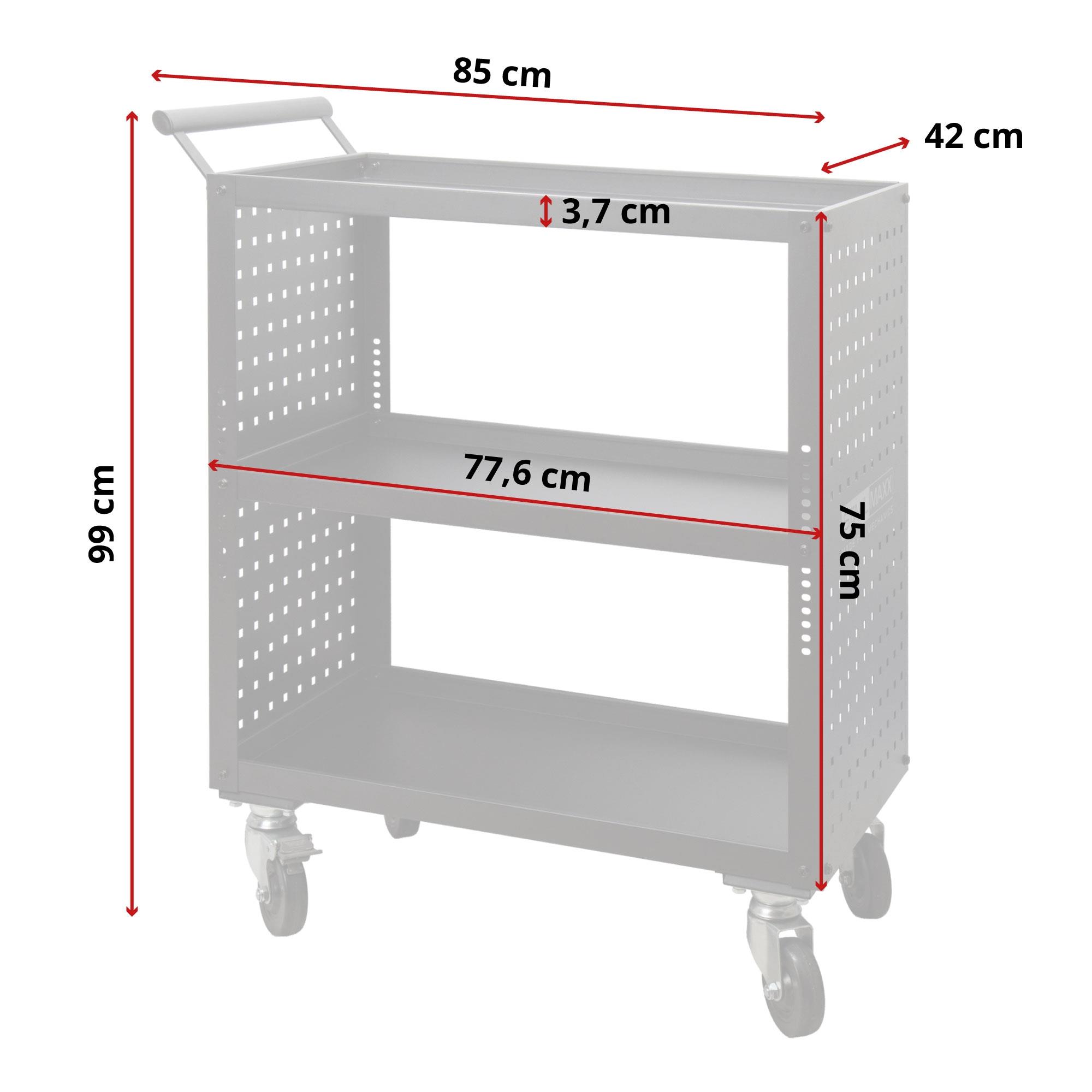

1 x Art.-Nr. 122006 Werkstattwagen, Servicewagen, offen, mit Lochwand, 776 x 420 x 750 mm, Tragkraft 3 x 50 kg / 150 kg
1 x Art.-Nr. 123213S Schaumeinlage 1/3 für Druckstück-Satz, 28-tlg.
1 x Art.-Nr. 980001S Schaumeinlage 3/3, für Druck- und Zughülsensätze Art.-Nr. 980001

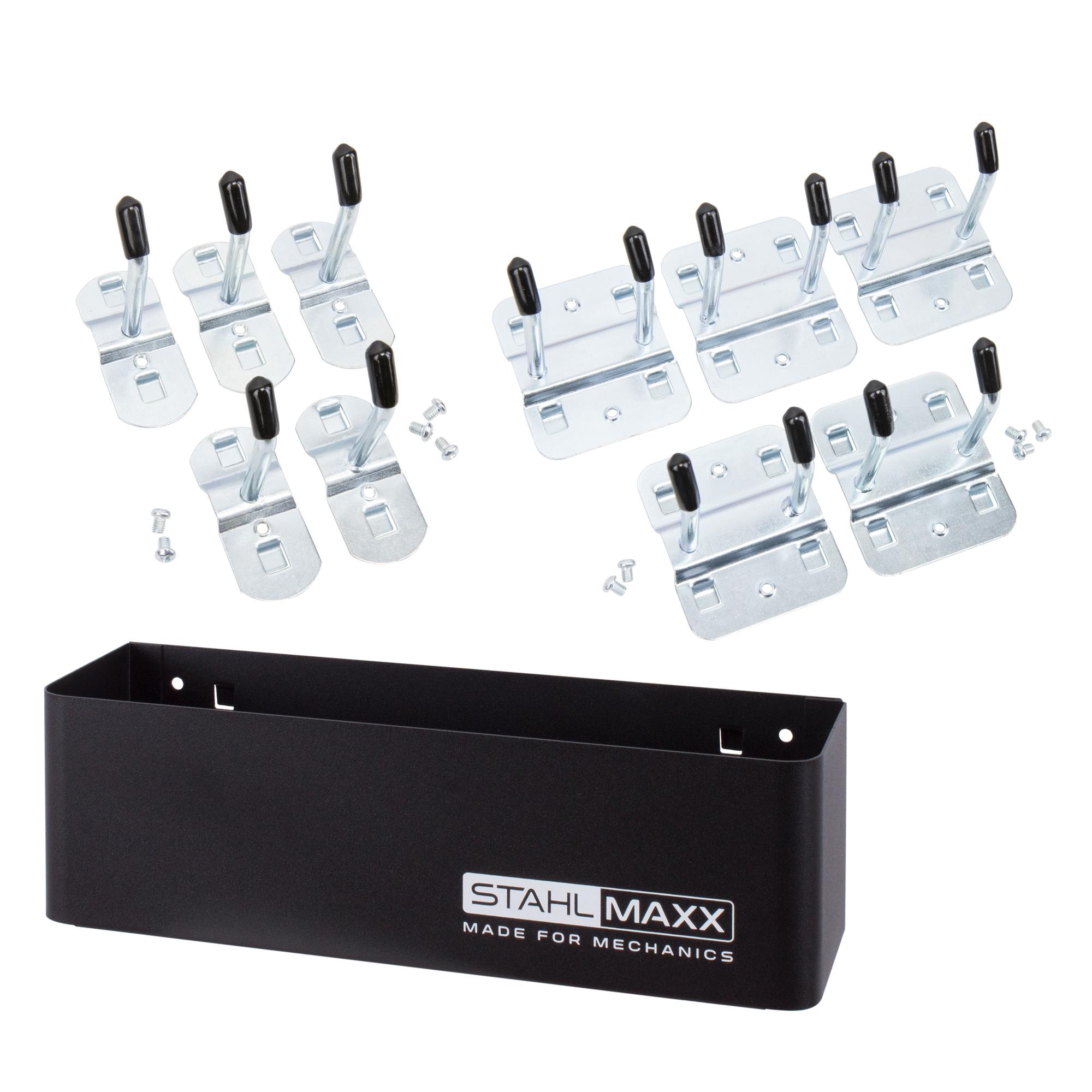

1 x Art.-Nr. 122064 Lochwandhaken, Werkstatthaken, ein-armig, 50 mm, 5 Stk.
1 x Art.-Nr. 122065 Lochwandhaken, Werkstatthaken, zwei-armig, 50 mm, 5 Stk.
1 x Art.-Nr. 118786 Ablagefach / Dosenhalter für Werkstattwagen und Lochwand, 270 mm breit
7 x Art.-Nr. 115268 Stahlmaxx-Aufbewahrungskoffer 1/6*
1 x Art.-Nr. 115269 Stahlmaxx-Aufbewahrungskoffer 1/3*
*Aufbewahrungskoffer der Übersicht halber nicht im Artikelbild abgebildet

Zusatzwerkzeug für Getriebeheber ohne Ø 30 mm Kolbenstange (nicht im Lieferumfang enthalten):
Art.-Nr. 123383 Stufen Rohradapter für Getriebeheber mit 25 & 35 mm Kolbenstange zur Aufnahme von 30 mm Zubehör

Zusatzwerkzeug für Buchsen und Traggelenkwechsel (nicht im Lieferumfang enthalten):
Art.-Nr. 117765 Universal-Pressrahmen zum Wechseln von Silentlagern, Traggelenken, Buchsen etc
Art.-Nr. 102800 Zugspindel mit Mutter M10x1.5
Art.-Nr. 102826 Zugspindel mit Mutter M12x1.75
Art.-Nr. 102835 Zugspindel mit Mutter M14x2
Art.-Nr. 102846 Zugspindel mit Mutter M16x2
