Nietaufpresswerkzeug, Nietwerkzeug Steuerkette, für Mercedes M254, M256, wie W256589003900

Spezialwerkzeug zum Trennen und Vernieten der Motor-Steuerkette an der Motorgeneration M254 und M256 von Mercedes Benz.

Die Bauweise und die Einbaulage der Steuerkette macht ein spezielles Sonderwerkzeug (wie W256589003900 und W254589003900) notwendig. Das Spezialwerkzeug besteht aus mehreren Komponenten, wir führen diese im Lieferumfang separat auf.
Bitte beachten Sie, dass hierfür unser Steuerzeitenwerkzeugset (Art.-Nr. 121604) zusätzlich benötigt wird.


Vorgehensweise Steuerkette wechseln (trennen, durchziehen, vernieten):
(Referenz: Mercedes-Benz CLS-Klasse (C257) 450 EQ Boost 4Matic mit Motorcode M 256.930)

Vorarbeiten:

• Nockenwellengehäuse ausbauen
  - hierzu Motor auf OT und NW in Grundstellung bringen
  - die letzten 4 Schrauben (getriebeseitig) erst lösen wenn die Nockenwellen mit Spezialwerkzeug fixiert sind
• den Hebel (wie W256589003900) in die Spannschiene der Steuerkette einsetzen und den Halter am Zylinderkopf befestigen
• mittels Rändelmutter die Spannschiene zurück drücken
• obere Gleitschiene und das Umlenkrad der Steuerkette ausbauen
• den Kettenhalter (wie W256589003900) anbringen und die Steuerkette klemmen
• Schlepphebel am 6ten Zylinder herausnehmen
• Motor und Öffnungen gründlich abdecken

Steuerkette trennen:

• mithilfe des am Zylinderkopf angebauten Steuerketten-Nietwerkzeuges die Kette trennen (Achten Sie auf lose Teile!)

Steuerkette einziehen:

• neue und alte Kette verbinden
• den Kettenhalter entspannen
• mit Hilfe des OT-Einstellwerkzeuges die KW drehen und mit einem 2ten Mechaniker die Kette durchführen
• Motor auf OT drehen

Steuerkette vernieten:

• mit Hilfe des am Zylinderkopf angebauten Steuerketten Nietwerkzeuges die Kette vernieten

ggf. benötigte Anzugsdrehmomente:
Nockenwellengehäuse: 1 Nm, dann 6 Nm, dann 6 Nm, dann +90 Grad
Umlenkrolle Steuerkette: 57 Nm
Lagerbolzen obere Gleitschiene: 20 Nm

passend für folgende Motorcodes:
Mercedes Benz M254, M256

zu verwenden wie Mercedes Benz:
W254589003900 / 254 589 00 39 00
W256589003900 / 256 589 00 39 00

im Überblick:
✔ Stahlmaxx Qualitäts-Spezialwerkzeug
✔ dem OE-Werkzeug nachempfunden
✔ fachmännisches Arbeiten nach Herstellervorgaben

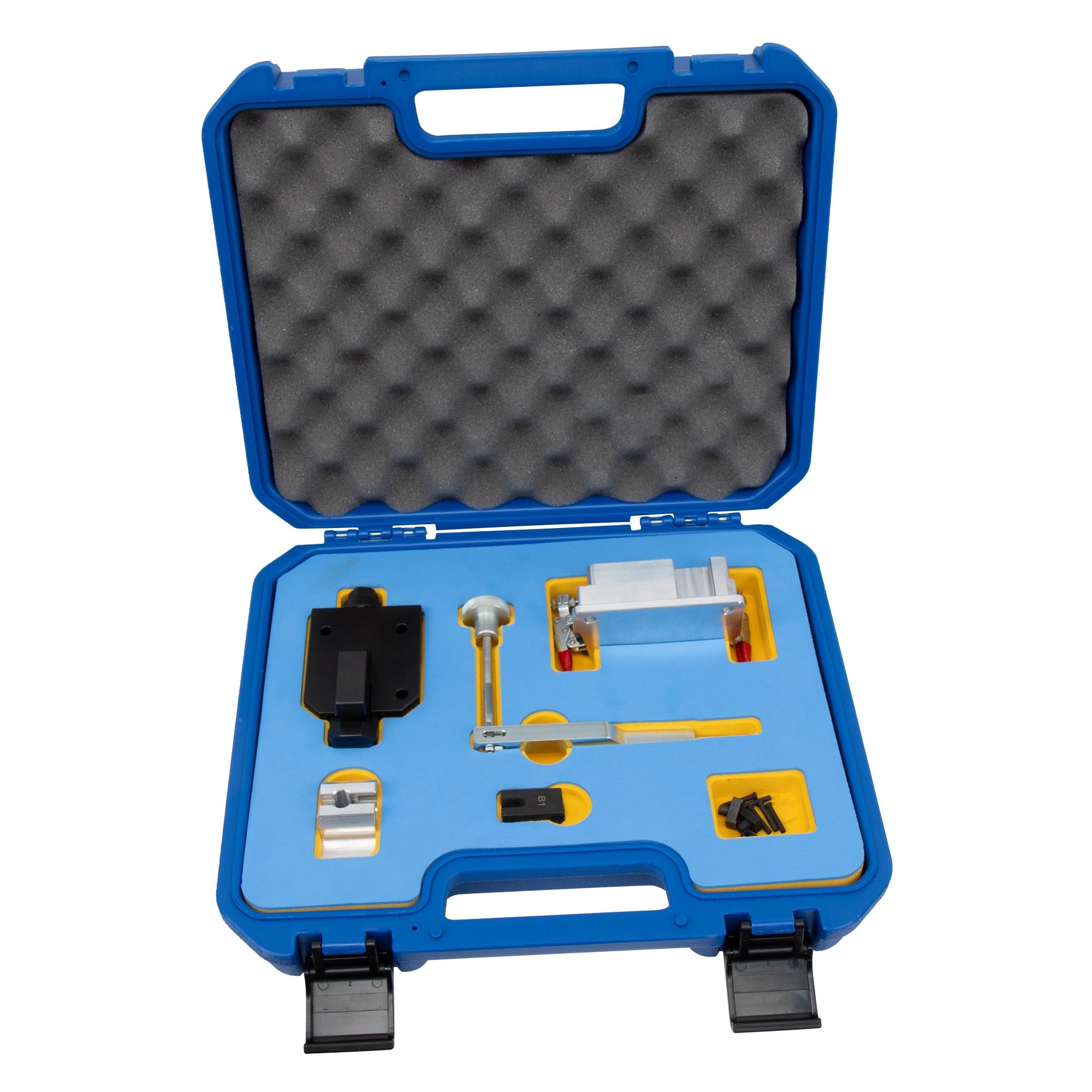

Lieferumfang:
1 x Niet- Aufpresswerkzeug OM254, OM256 wie Mercedes W256589003900

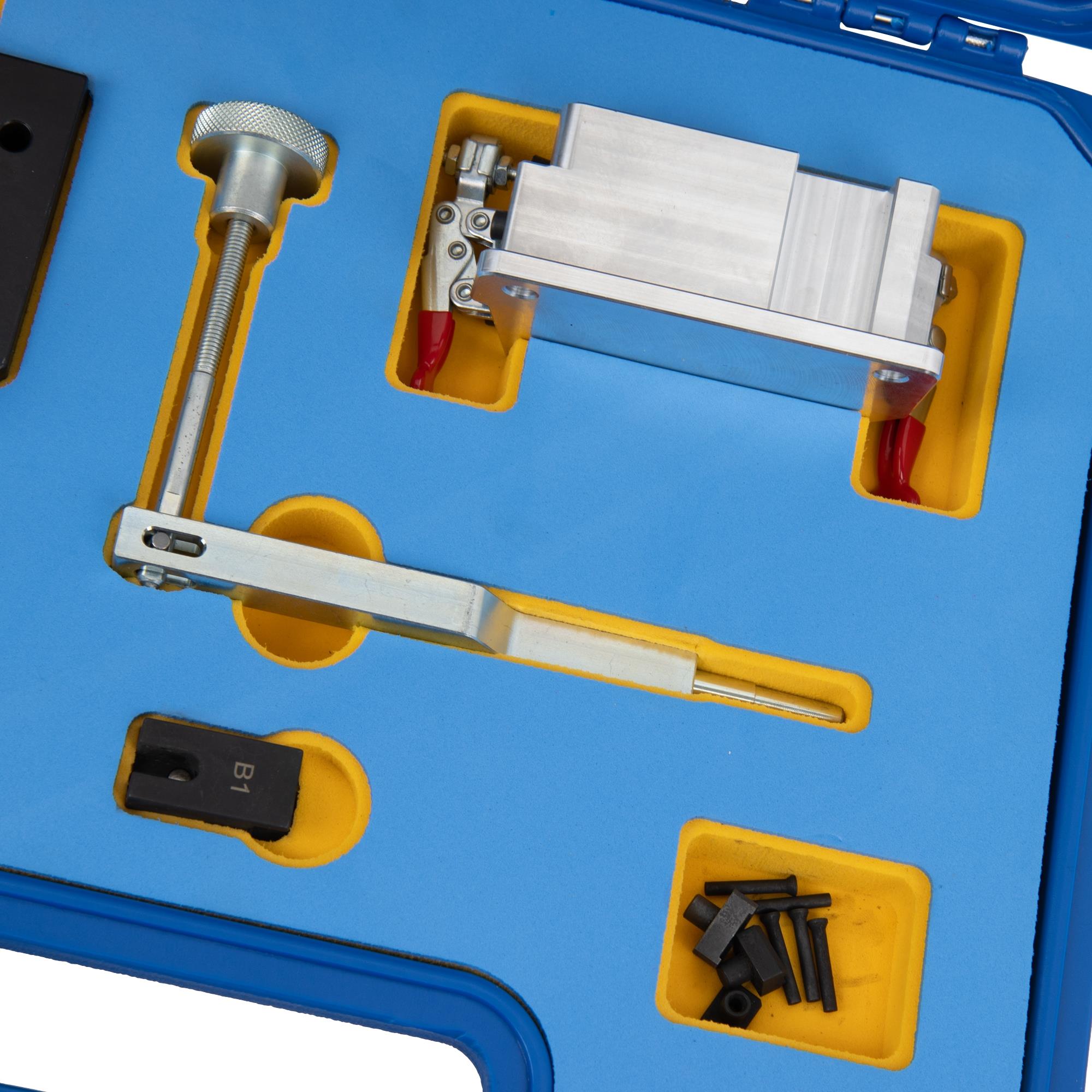

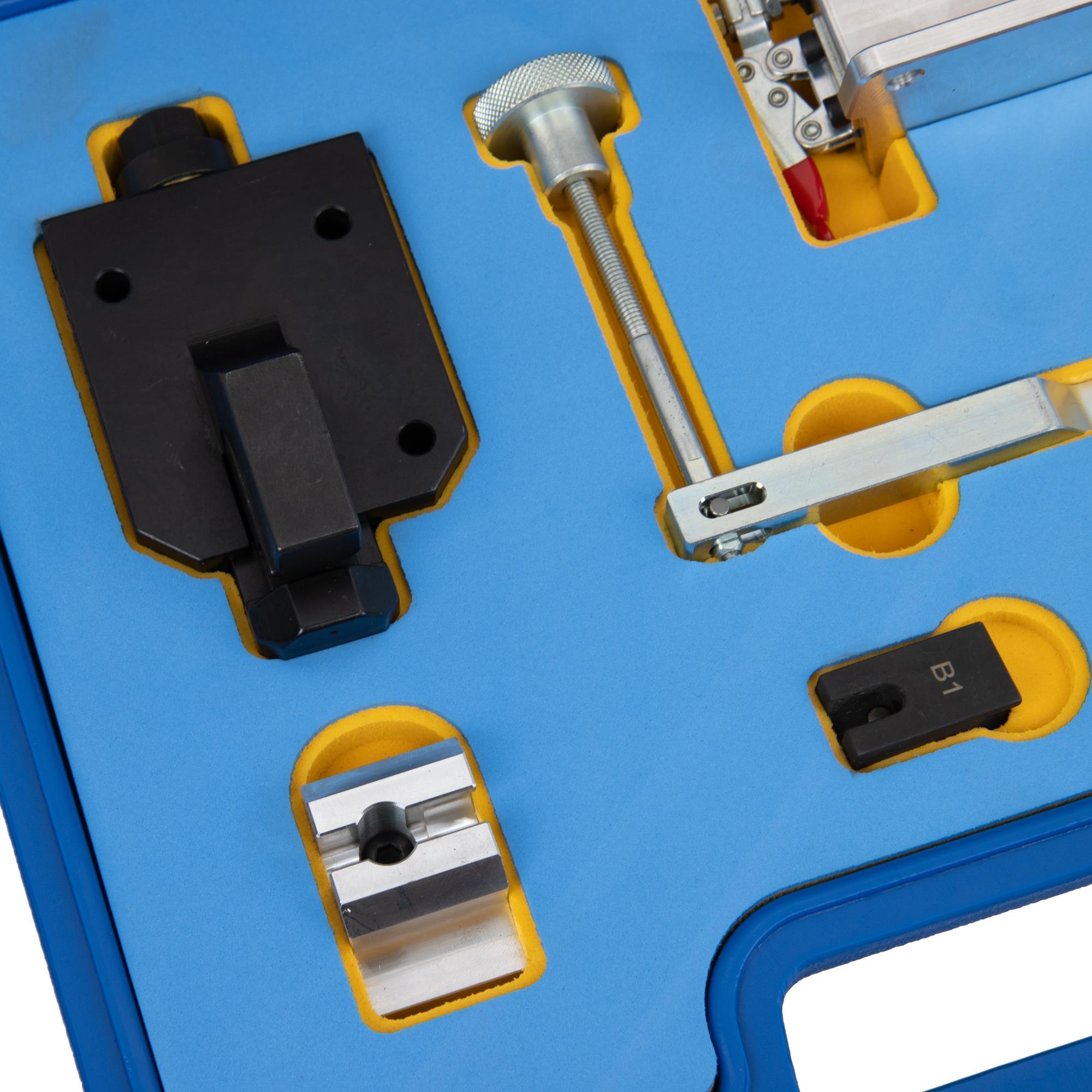

bestehend aus: Spannschienen Rücksetzwerkzeug, Steuerketten-Klemmhalter, Nietwerkzeug inkl. einen Adapter und 3 Einlegern
1 x Adapter zum Trennen der Steuerkette, für Mercedes OM254 Motor, wie W254589003900

Zusatzwerkzeug, wird zur Reparatur zwingend benötigt (nicht im Lieferumfang enthalten):
Art.-Nr. 121604 Steuerzeiten Spezialwerkzeugsatz Mercedes M254, M256
Art.-Nr. 120742 Steuerzeiten-Einstellwerkzeug für Mercedes M254, M256, OM654, OM656, wie W654589002100, W654589032100

Zusatzwerkzeug, wird ggf. bei größerem Reparaturumfang benötigt (nicht im Lieferumfang enthalten):
Art.-Nr. 120747 Gegenhalter, Drehwerkzeug für Kurbelwelle M139, M254, M256, M274, OM654, OM656, wie W654589004000
Art.-Nr. 120746 Wellendichtring Montagewerkzeug, für Kurbelwelle stirnseitig, M139, M254, M256, M274, OM654, OM656
Art.-Nr. 120744 Wellendichtring-Adapterring Kurbelwelle getriebeseitig, MB M254, M256, OM654, OM656, wie W654589014300
Art.-Nr. 118775 Hochdruckpumpen Abzieher für Mercedes OM654 und M256.930, wie W654589001400

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
