De- und Montagewerkzeug für gepresste oder geschraubte Radlager, Radnaben, 21-tlg., universal

Professionelles und umfangreiches Spezialwerkzeug-Set von REPTOOLS, zur Radnaben- und Radlagerdemontage nahezu aller PKW- und Transporter-Achskonstruktionen.
Der Werkzeugsatz eignet sich für nahezu alle Standard Radlager und Schrägrollen-Kugellager, in gepresster oder geschraubter Form, mit einzeln demontierbarer Radnabe.

HINWEIS:
Die Gewindespindel ist für den Schlagschrauberantrieb ausgelegt und auch auf Langlebigkeit getestet.
Allerdings empfehlen wir den ersten Lösevorgang, und bei festsitzenden / schwergängigen Verbindungen, den Einsatz eines mechanischen Antriebswerkzeuges, z. B. eines Knebels.

Der Spezialwerkzeugsatz zur Radlager und Radnaben De- und Montage eignet sich im Lieferumfang zur Demontage von Radlagern bis zu einem Außendurchmesser von 87 mm und kann mit unseren Druckhülsen Art.-Nr. 104934 auf Ø 91 mm und mit Art.-Nr. 112482 auf Ø 98 mm erweitert werden.

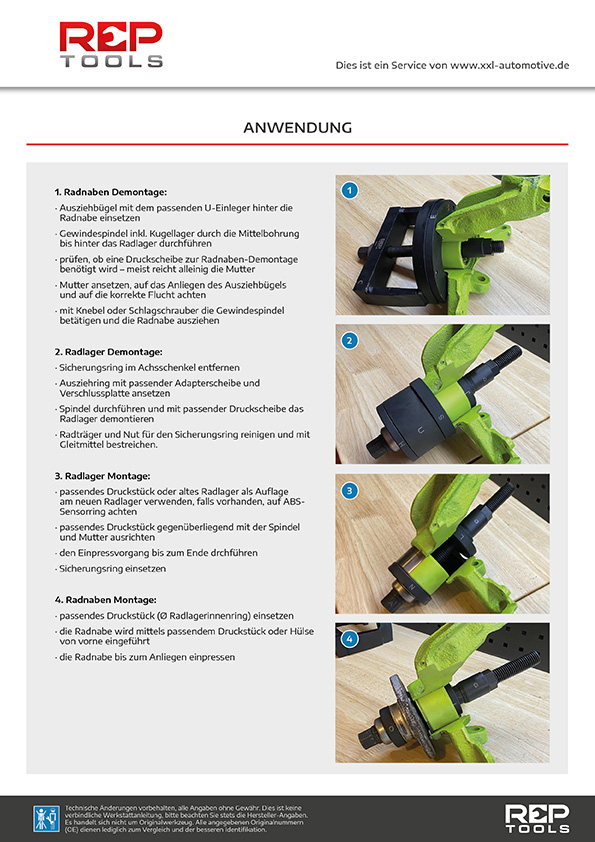

Anwendung:
Radnaben Demontage:

• Ausziehbügel mit dem passenden U-Einleger hinter die Radnabe einsetzen
• Gewindespindel inkl. Kugellager durch die Mittelbohrung bis hinter das Radlager durchführen
• prüfen, ob eine Druckscheibe zur Radnaben-Demontage benötigt wird – meist reicht alleinig die Mutter
• Mutter ansetzen, auf das Anliegen des Ausziehbügels und auf die korrekte Flucht achten
• mit Knebel oder Schlagschrauber die Gewindespindel betätigen und die Radnabe ausziehen

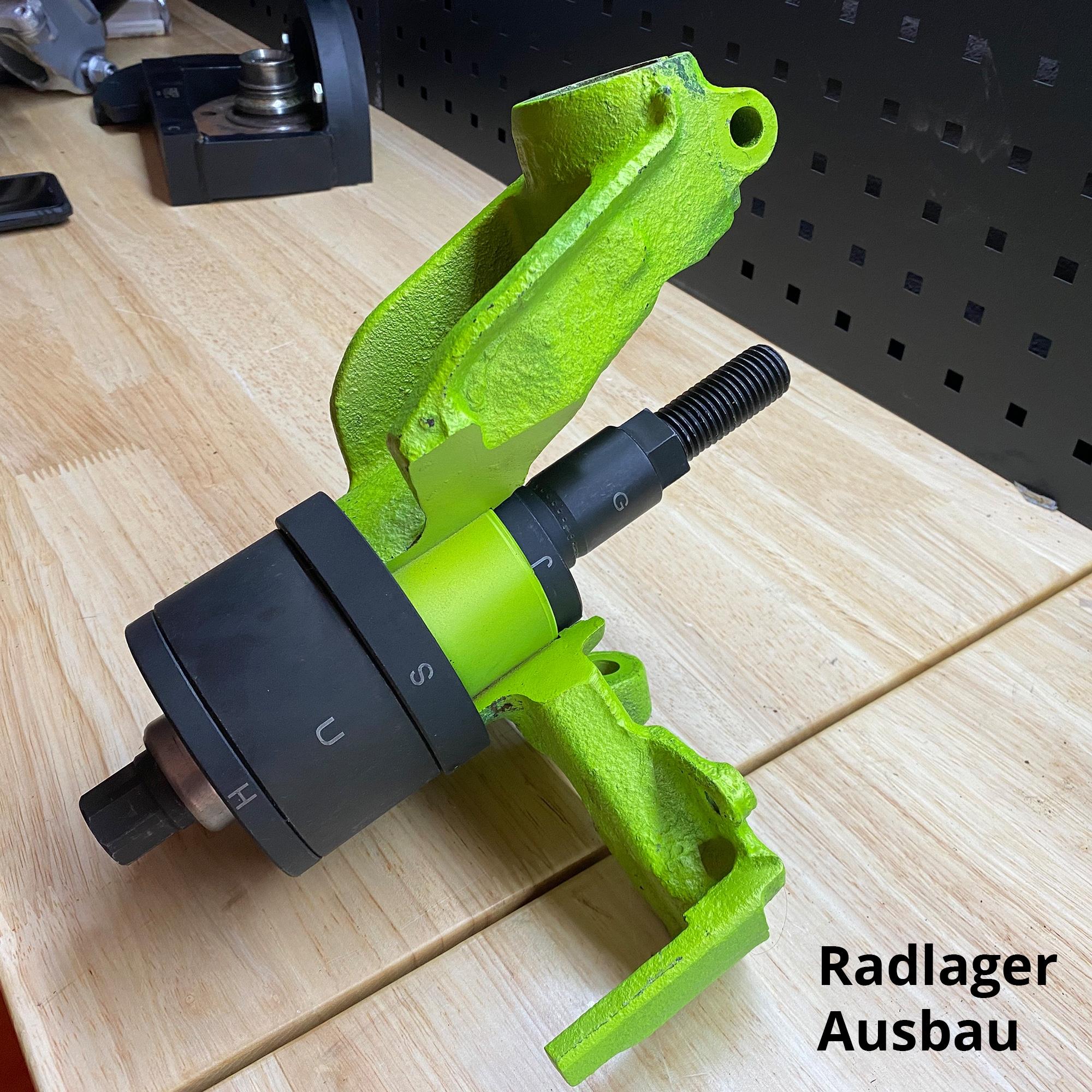

Radlager Demontage:

• Sicherungsring im Achsschenkel entfernen
• Ausziehring mit passender Adapterscheibe und Verschlussplatte ansetzen
• Spindel durchführen und mit passender Druckscheibe das Radlager demontieren

Radträger und Nut für den Sicherungsring reinigen und mit Gleitmittel bestreichen.

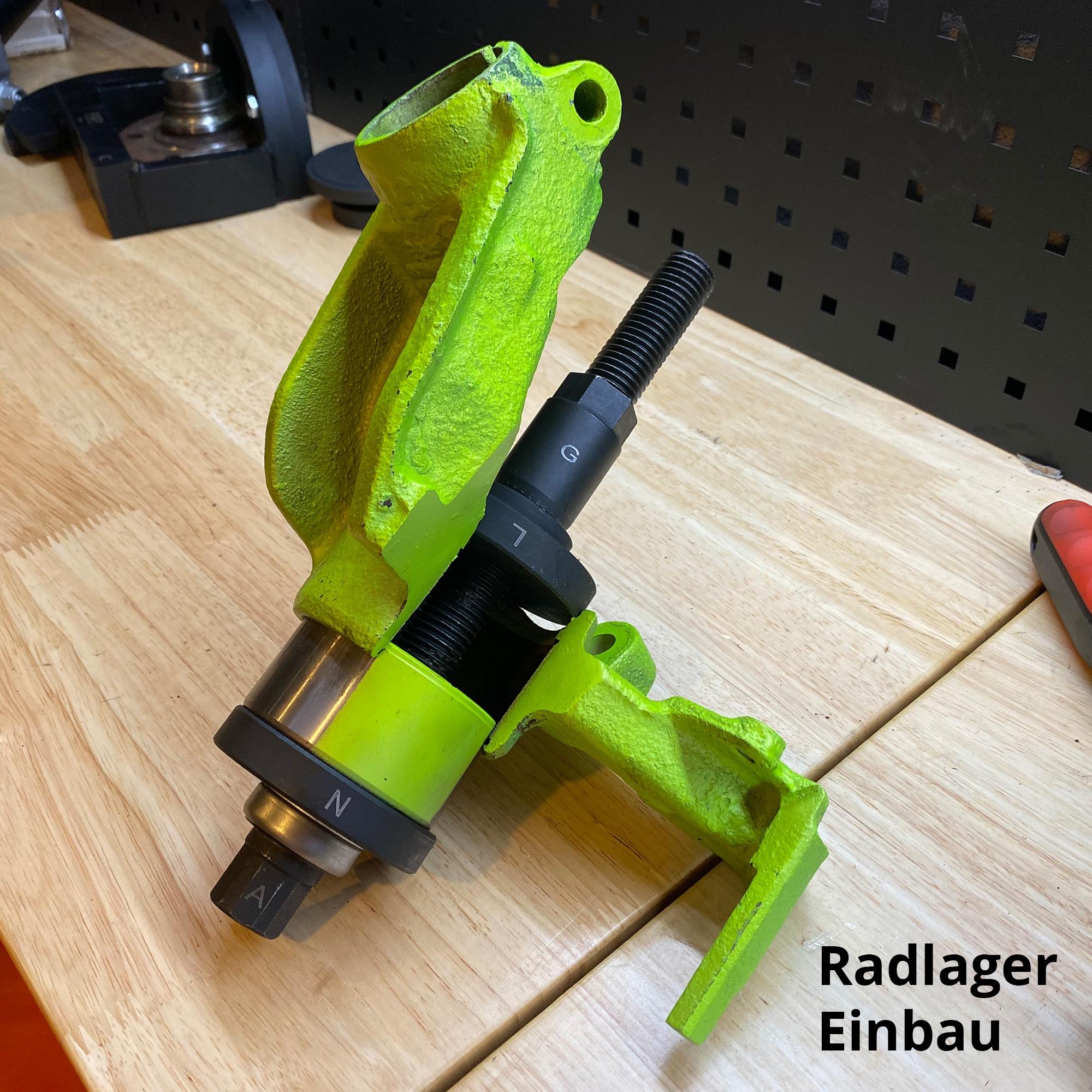

Radlager Montage:

• passendes Druckstück oder altes Radlager als Auflage am neuen Radlager verwenden, falls vorhanden, auf ABS-Sensorring achten
• passendes Druckstück gegenüberliegend mit der Spindel und Mutter ausrichten
• den Einpressvorgang bis zum Ende drchführen
• Sicherungsring einsetzen

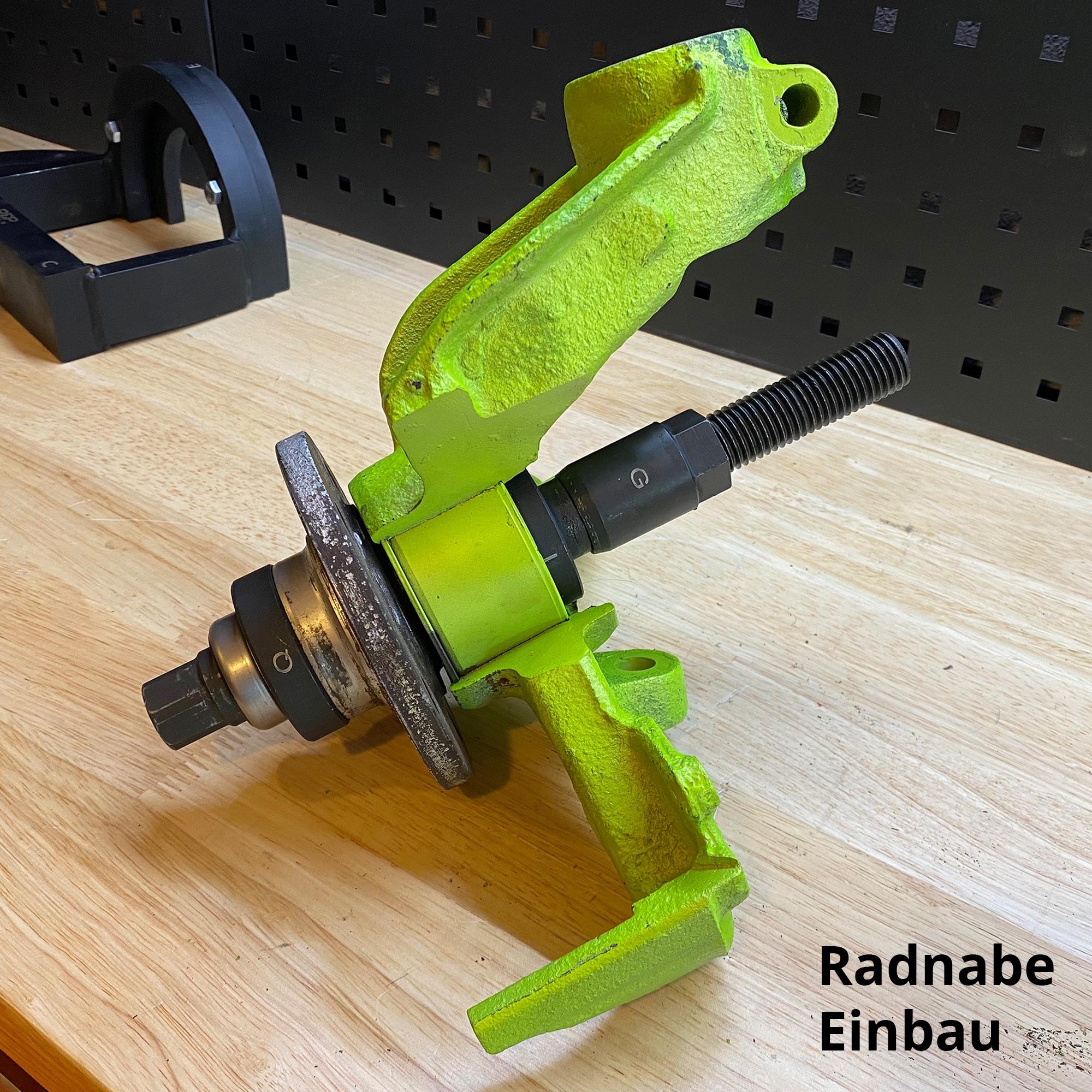

Radnaben Montage:

• passendes Druckstück (Ø Radlagerinnenring) einsetzen
• die Radnabe wird mittels passendem Druckstück oder Hülse von vorne eingeführt
• die Radnabe bis zum Anliegen einpressen

im Überblick:
✔ für gepresste und geschraubte Radlager
✔ hochwertige Materialien, SCM440, nachträglich nochmals gehärtet
✔ Spindel, Schlagschrauber geeignet mit robuster 7/8“ - 9 UNS Gewindesteigung

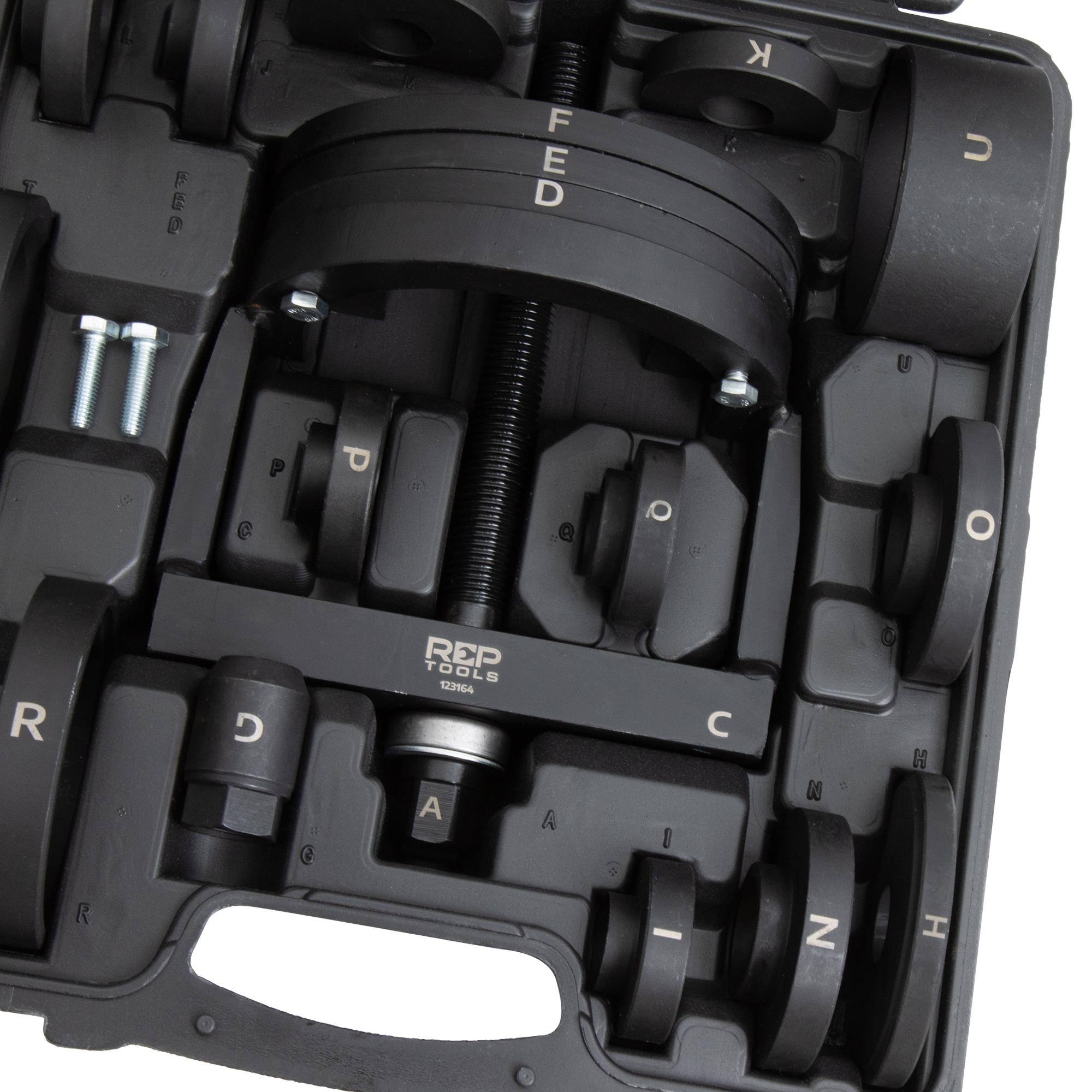

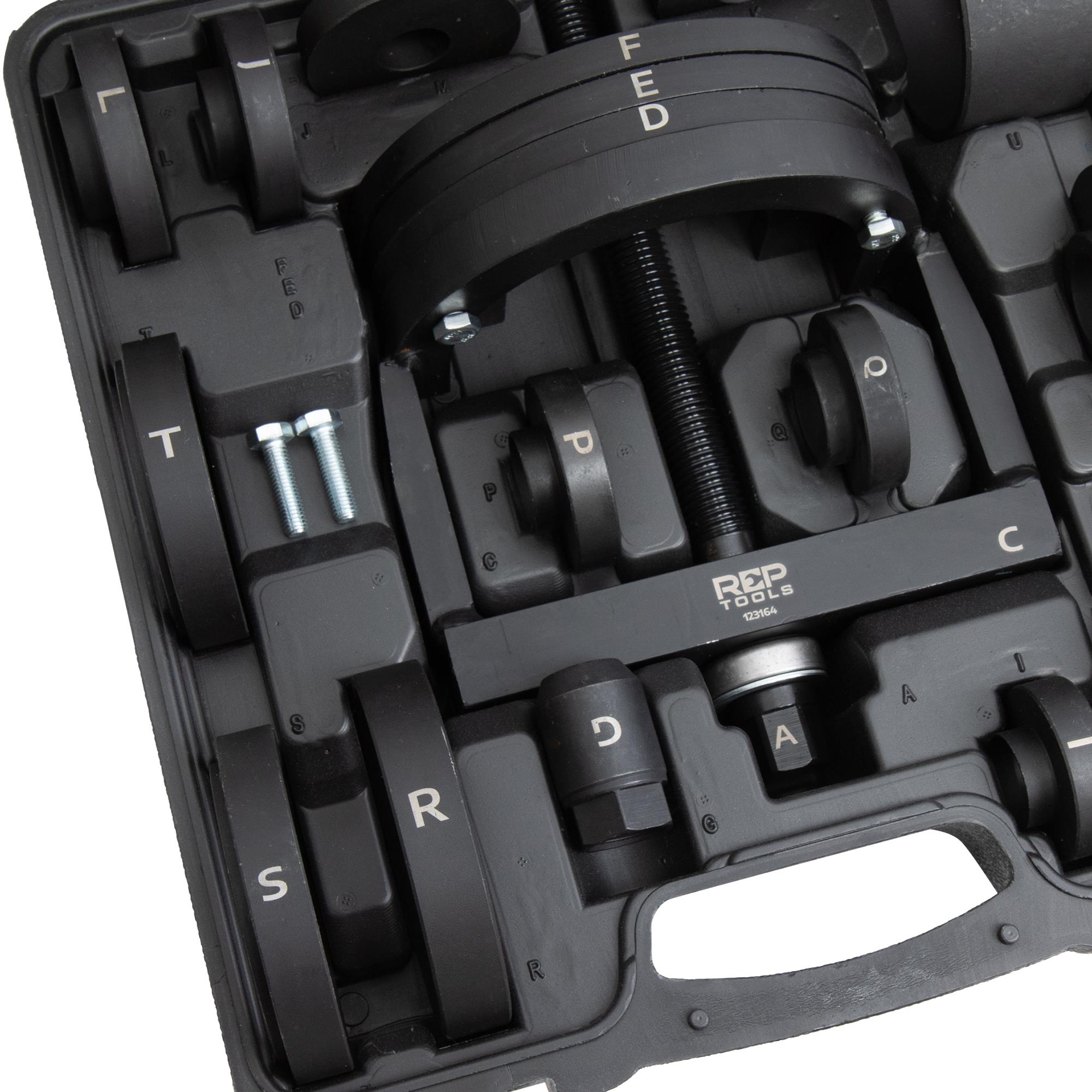

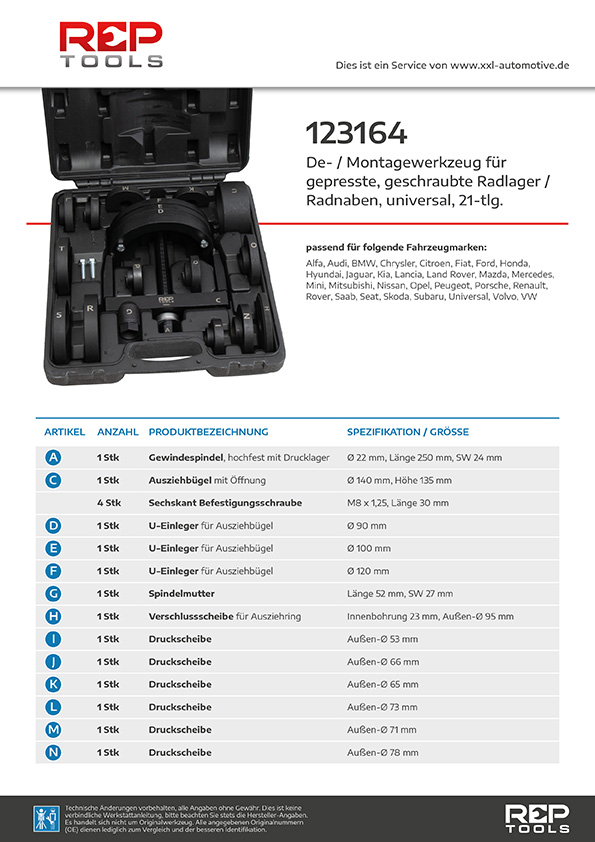

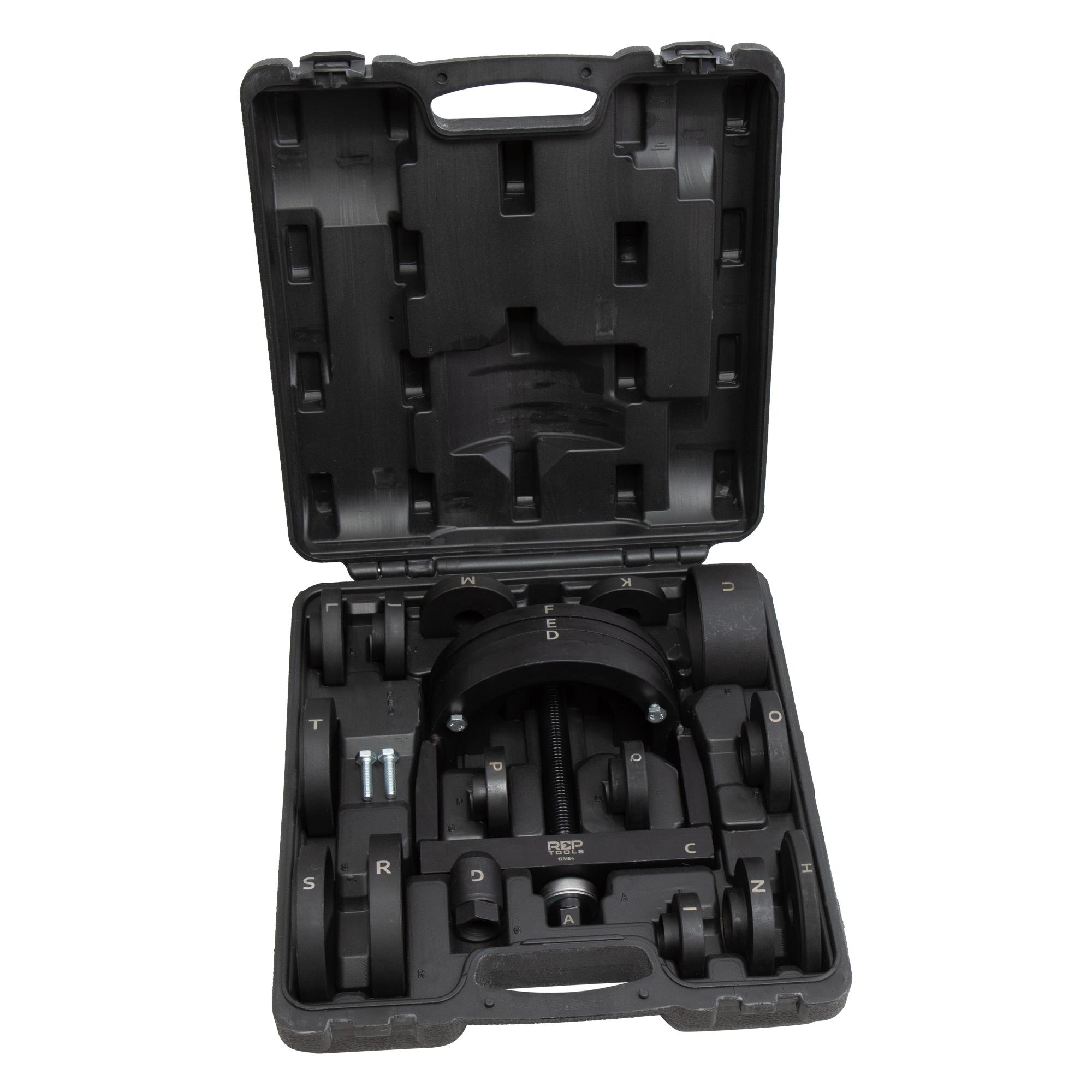

Lieferumfang:
1 x Hochfeste Gewindespindel mit Drucklager, Ø mit Kennzeichnung A, Ø 22 mm, 250 mm lang, mit SW 24 mm
1 x Spindelmutter, mit Kennzeichnung G, Länge 52 mm, mit SW 27 mm
1 x Ausziehbügel mit Öffnung, mit Kennzeichnung C, Ø 140 mm, Höhe 135 mm, Materialstärke der Querstrebe 25 mm
4 x Sechskant Befestigungsschrauben M8 x 1,25 x 30 mm

1 x U-Einleger für Ausziehbügel, mit Kennzeichnung F, Ø 120 mm
1 x U-Einleger für Ausziehbügel, mit Kennzeichnung E, Ø 100 mm
1 x U-Einleger für Ausziehbügel, mit Kennzeichnung D, Ø 90 mm

1 x Ausziehring, mit Kennzeichnung U, InnenØ 87 mm, AußenØ 98 mm, Höhe 45 mm
1 x Verschlussscheibe für Ausziehring, mit Kennzeichnung H, mit Innenbohrung 23 mm, AußenØ 95 mm
1 x Adapterscheibe für Ausziehring, mit Kennzeichnung R, InnenØ 87 mm, AußenØ 110 mm, Höhe 20 mm
1 x Adapterscheibe für Ausziehring, mit Kennzeichnung S, InnenØ 82 mm, AußenØ 100 mm, Höhe 20 mm
1 x Adapterscheibe für Ausziehring, mit Kennzeichnung T, InnenØ 70 mm, AußenØ 95 mm, Höhe 20 mm

1 x Druckscheibe mit Kennzeichnung I, AußenØ 53 mm
1 x Druckscheibe mit Kennzeichnung J, AußenØ 66 mm
1 x Druckscheibe mit Kennzeichnung K, AußenØ 65 mm
1 x Druckscheibe mit Kennzeichnung L, AußenØ 73 mm
1 x Druckscheibe mit Kennzeichnung M, AußenØ 71 mm
1 x Druckscheibe mit Kennzeichnung N, AußenØ 78 mm
1 x Druckscheibe mit Kennzeichnung O, AußenØ 83 mm
1 x Druckscheibe mit Kennzeichnung P, AußenØ 63 mm
1 x Druckscheibe mit Kennzeichnung Q, AußenØ 59 mm

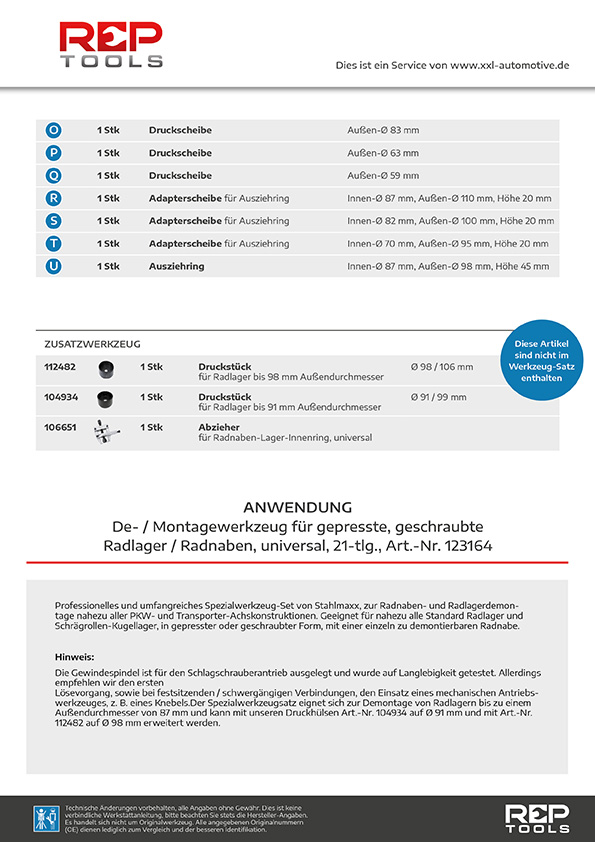

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 122809 Druckstück Ø 100 / 110 mm, Ergänzung für Art.-Nr. 117908,117904 für Radlager bis 100 mm Außendurchmesser
Art.-Nr. 104934 Druckstück Ø 91 / 99 mm, Ergänzung für Art.-Nr. 117908 für Radlager bis 91 mm Außendurchmesser
Art.-Nr. 106651 Abzieher für Radnaben-Lager-Innenring, universal

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
