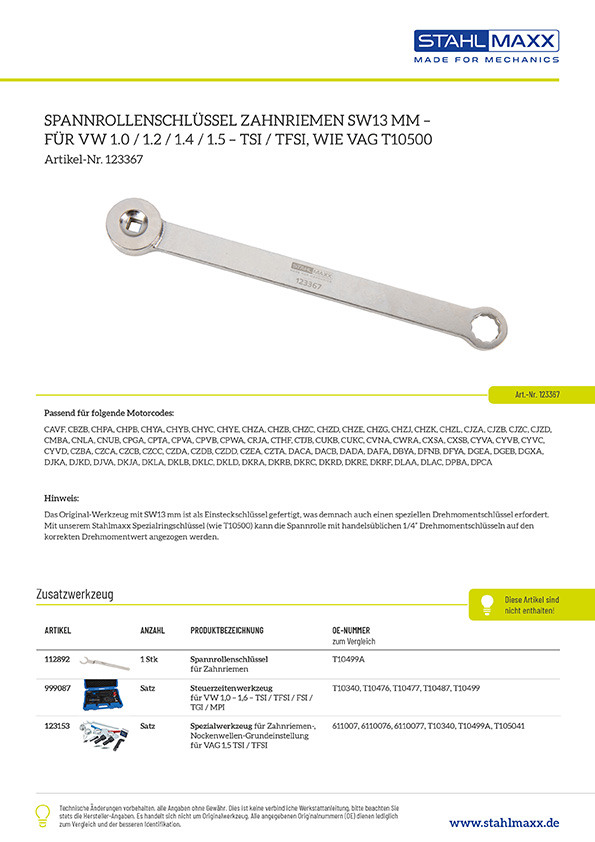

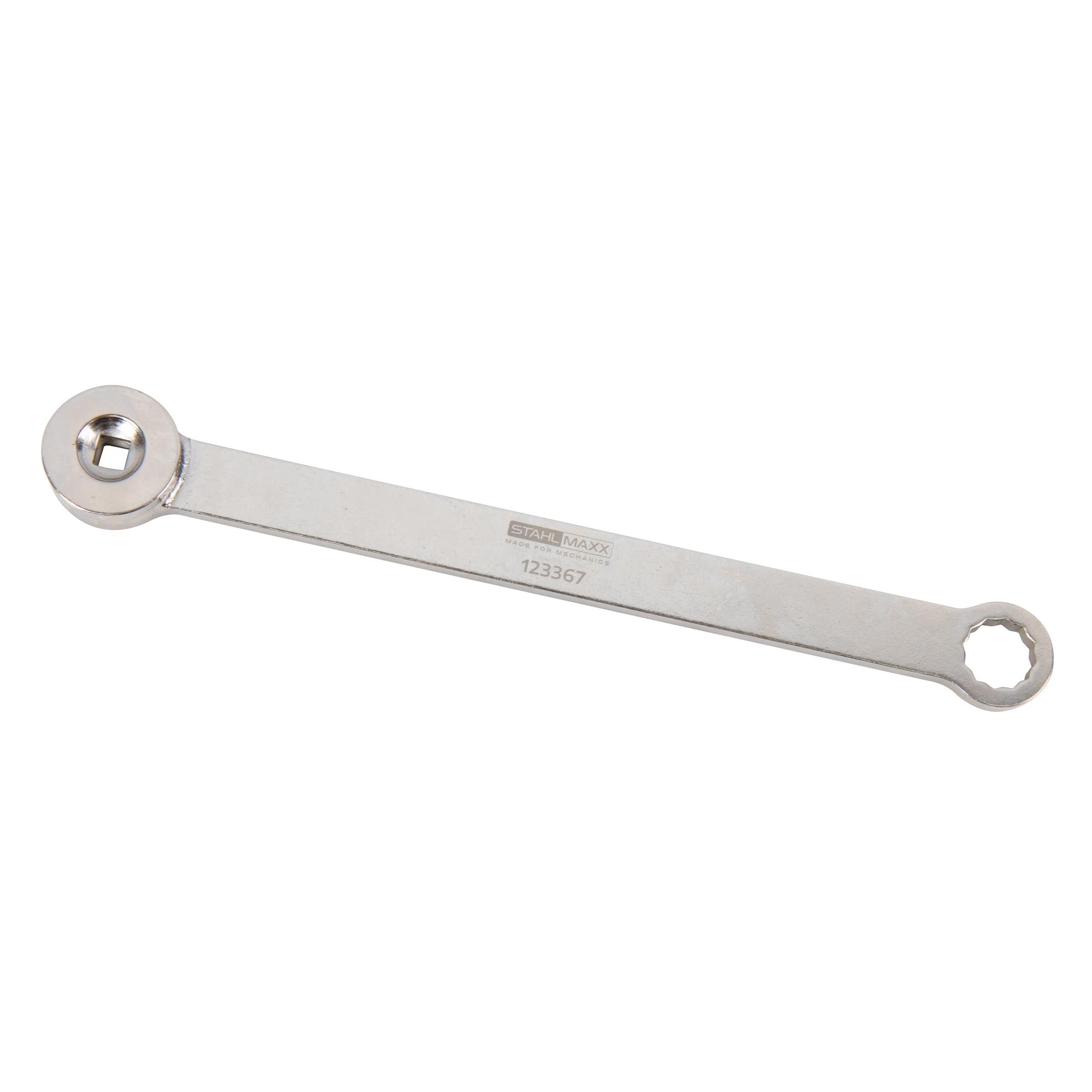

Spannrollenschlüssel Zahnriemen, SW13 mm, für VW 1.0, 1.2, 1.4, 1.5 TSI, TFSI, wie VAG T10500

Spezialsteckschlüssel zum kontrollierten Anzug der Zahnriemenspannrolle mit Drehmoment (wie VW T10500) nach Herstellervorgaben, ohne den Einsatz eines Einsteck-Drehmomentschlüssels (z. B. wie VAG 6583).

Die Montagereihenfolge der 1.0L, 1.2L, 1.4L und 1.5L Benzinmotoren TSI und TFSI der VW-Audi Gruppe sieht vor, die Zahnriemen-Spannrolle mit bereits montiertem Zahnriemenschutz zu spannen und festzuziehen.
Auch das nachträgliche oder nochmalige Einstellen der Steuerzeiten ist so mit weniger Aufwand möglich.

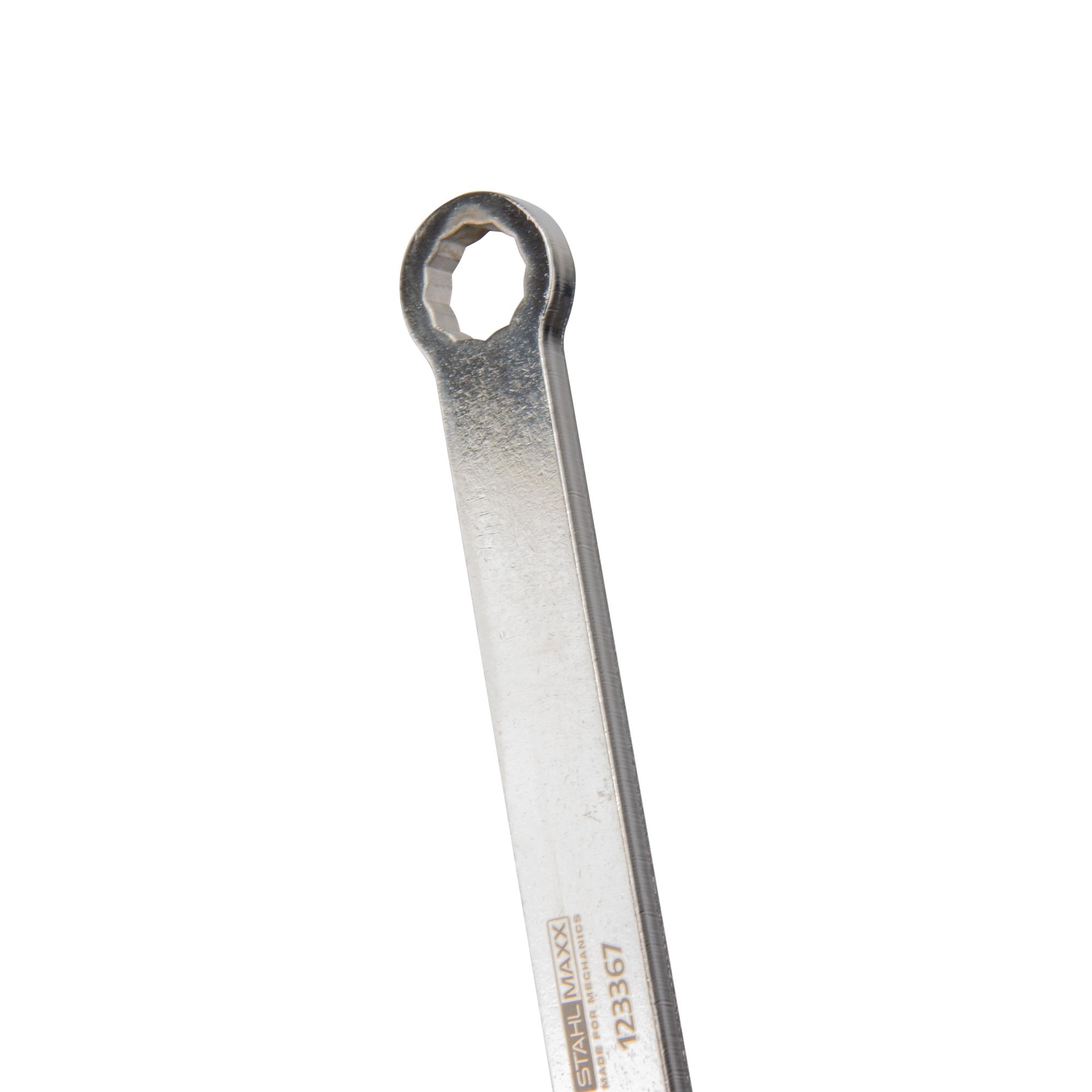

Das Original-Werkzeug mit SW13 mm ist als Einsteckschlüssel gefertigt, was demnach auch einen speziellen Drehmomentschlüssel erfordert.
Mit unserem Stahlmaxx-Spezialringschlüssel (wie T10500) kann die Spannrolle mit handelsüblichen 1/2"-Drehmomentschlüsseln oder Adapter auf den korrekten Drehmomentwert angezogen werden.

HINWEIS:

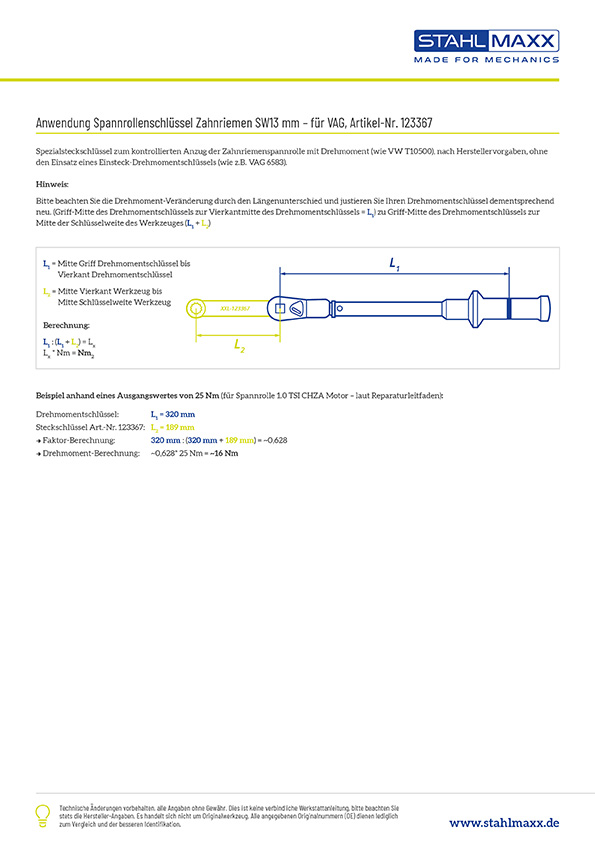

Bitte beachten Sie die Drehmoment-Veränderung durch den Längenunterschied und justieren Sie ihren Drehmomentschlüssel dementsprechend neu. (Griff-Mitte zur Vierkantmitte zu Griff-Mitte zur Mitte der Schlüsselweite)
Beispiel: Ausgangswert 25 Nm (Spannrolle 1.0TSI CHZA Motor)
Drehmomentschlüssel: 320 mm (mitte Griff - mitte Vierkant)
Mit Einsteckwerkzeug (+189 mm): 509 mm
Drehmomentänderung: (320 mm : 509 mm x Nm) = ~0,628 x 25 Nm = ~16 Nm

passend für folgende Motorcodes:
CAVF, CBZB, CHPA, CHPB, CHYA, CHYB, CHYC, CHYE, CHZA, CHZB, CHZC, CHZD, CHZE, CHZG, CHZJ, CHZK, CHZL, CJZA, CJZB, CJZC, CJZD, CMBA, CNLA, CNUB, CPGA, CPTA, CPVA, CPVB, CPWA, CRJA, CTHF, CTJB, CUKB, CUKC, CVNA, CWRA, CXSA, CXSB, CYVA, CYVB, CYVC, CYVD, CZBA, CZCA, CZCB, CZCC, CZDA, CZDB, CZDD, CZEA, CZTA, DACA, DACB, DADA, DAFA, DBYA, DFNB, DFYA, DGEA, DGEB, DGXA, DJKA, DJKD, DJVA, DKJA, DKLA, DKLB, DKLC, DKLD, DKRA, DKRB, DKRC, DKRD, DKRE, DKRF, DLAA, DLAC, DPBA, DPCA

Wird zusammen mit Spannrollenschlüssel Art.-Nr. 112892 (wie VAG T10499A) verwendet.

zu verwenden wie:
T10500, T 10500

im Überblick:
✔ Stahlmaxx Qualitätswerkzeug

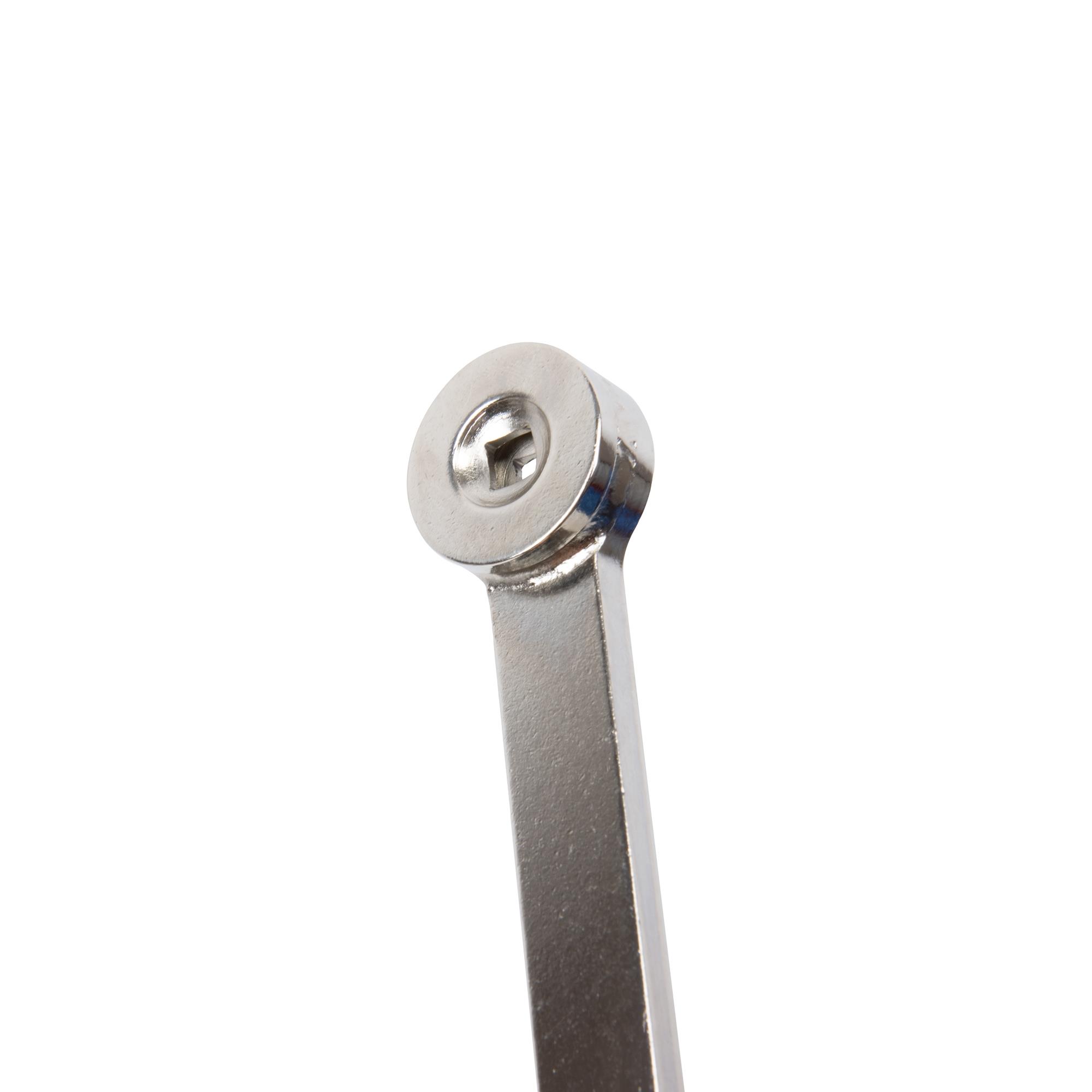

✔ 1/4" Antrieb
✔ Verwendung mit Standard-Drehmomentschlüssel möglich

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
1 x Art.-Nr. 123132 Profi-Drehmomentschlüssel, 1/4“, 5 – 25 Nm, Links- und Rechtsanzug, 72 Zähne
1 x Art.-Nr. 112892 Spannrollenschlüssel Zahnriemen für 1.0, 1.2, 1.4, 1.5 TSI, TFSI Motoren, wie VAG T10499A
1 x Art.-Nr. 999087 Steuerzeitenwerkzeug für VAG - 1.0, 1.2, 1.4, 1.6 Benziner
1 x Art.-Nr. 123153 Spezialwerkzeug Zahnriemen-, Nockenwellen-Grundeinstellung, für VAG 1,5L TSI, TFSI, wie 611007

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
