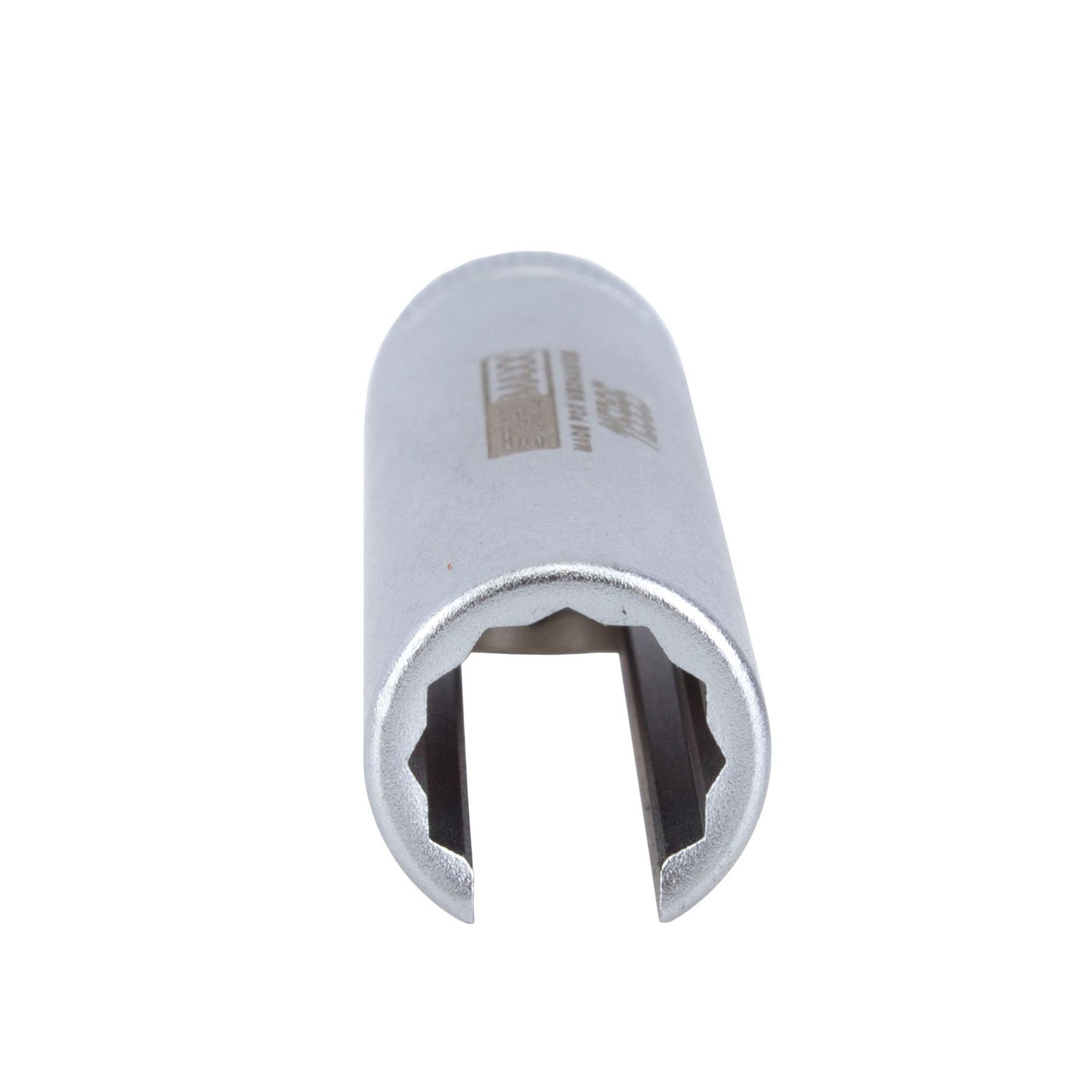

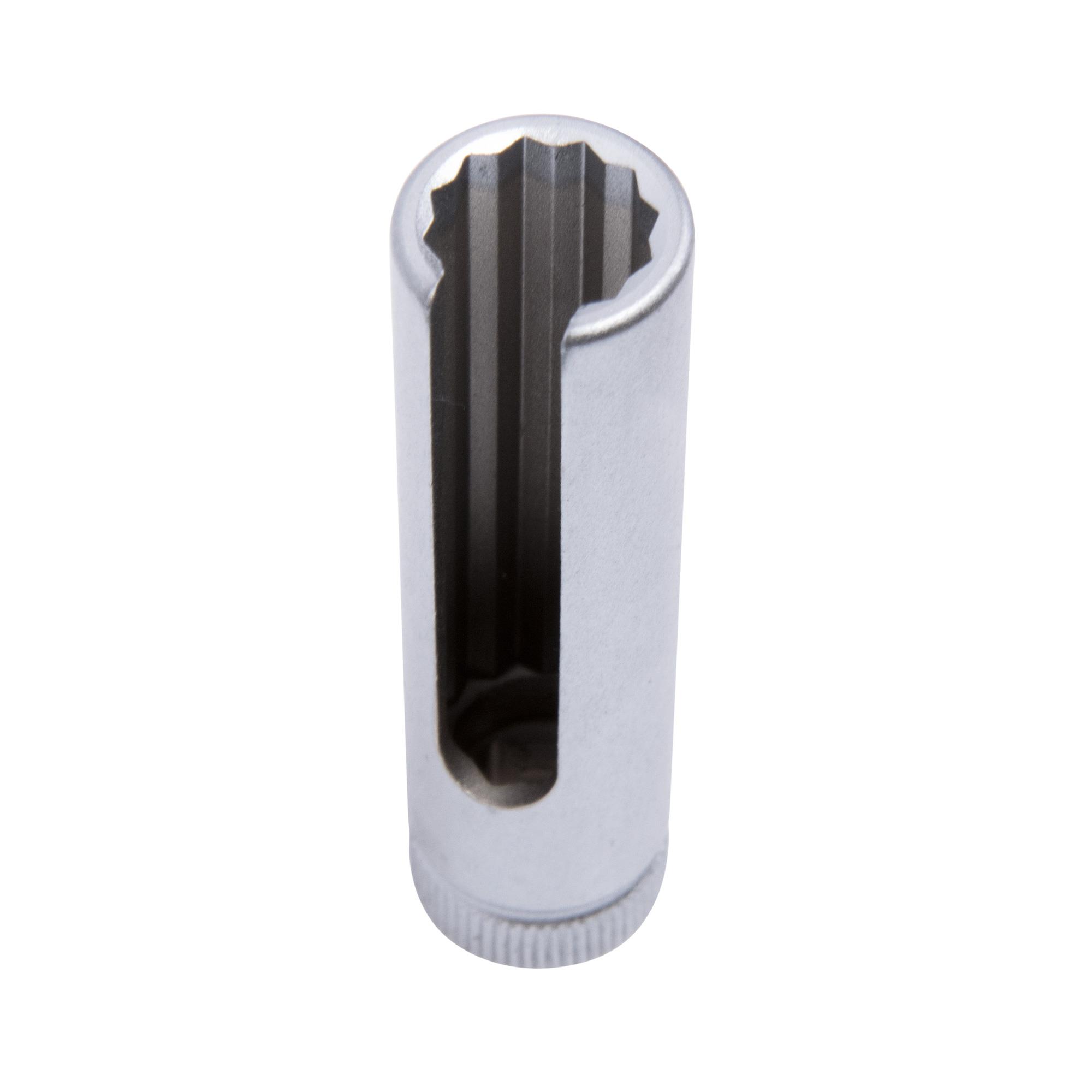

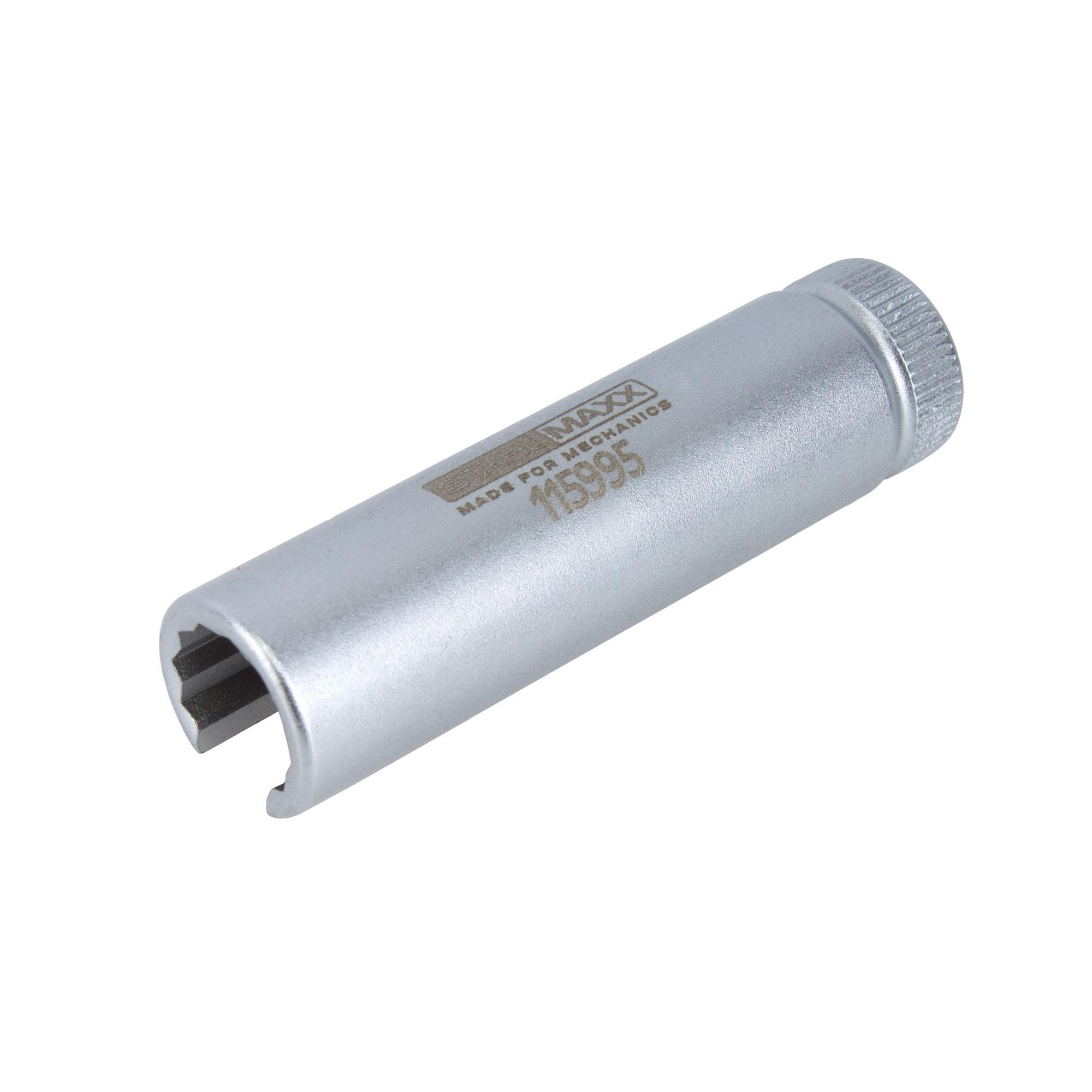

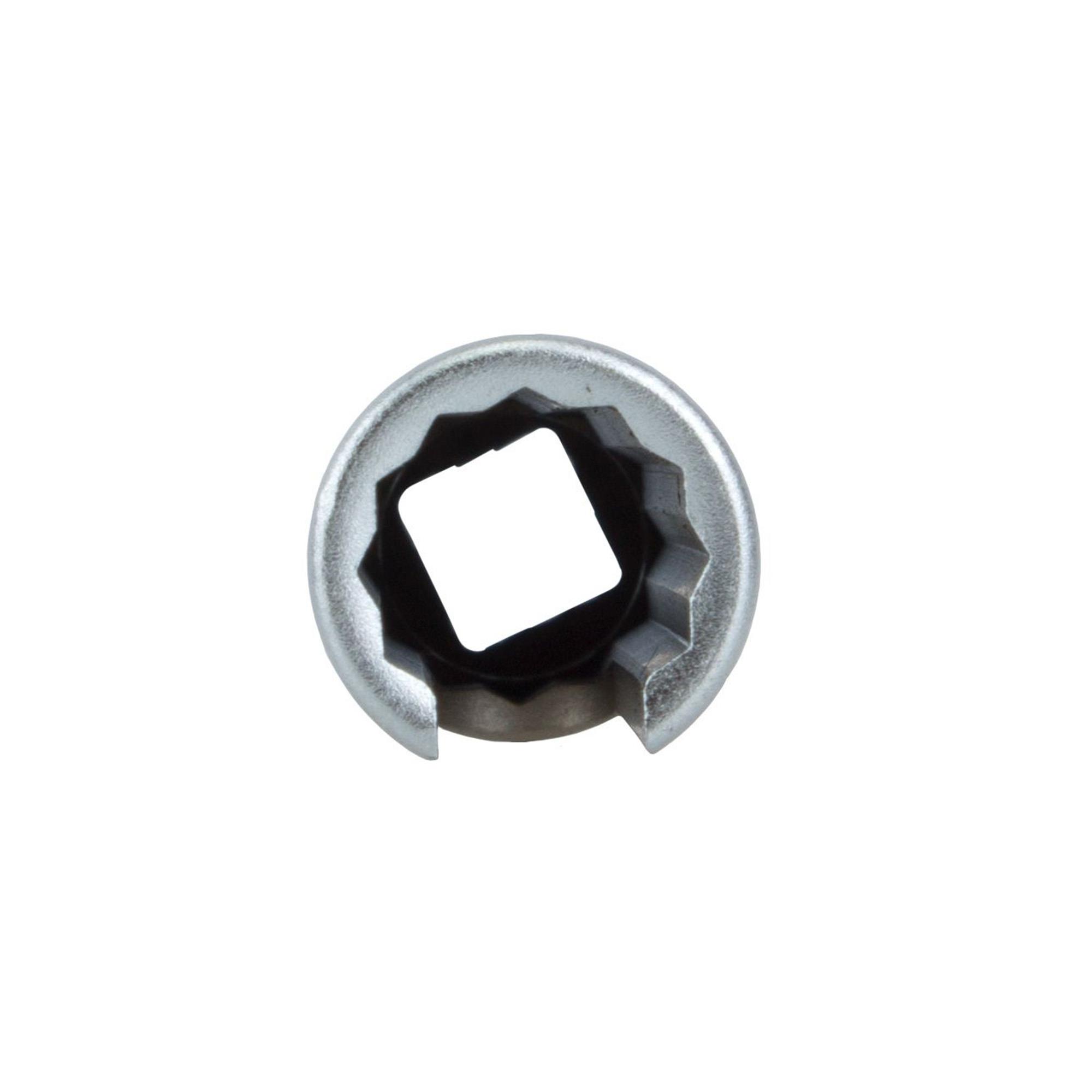

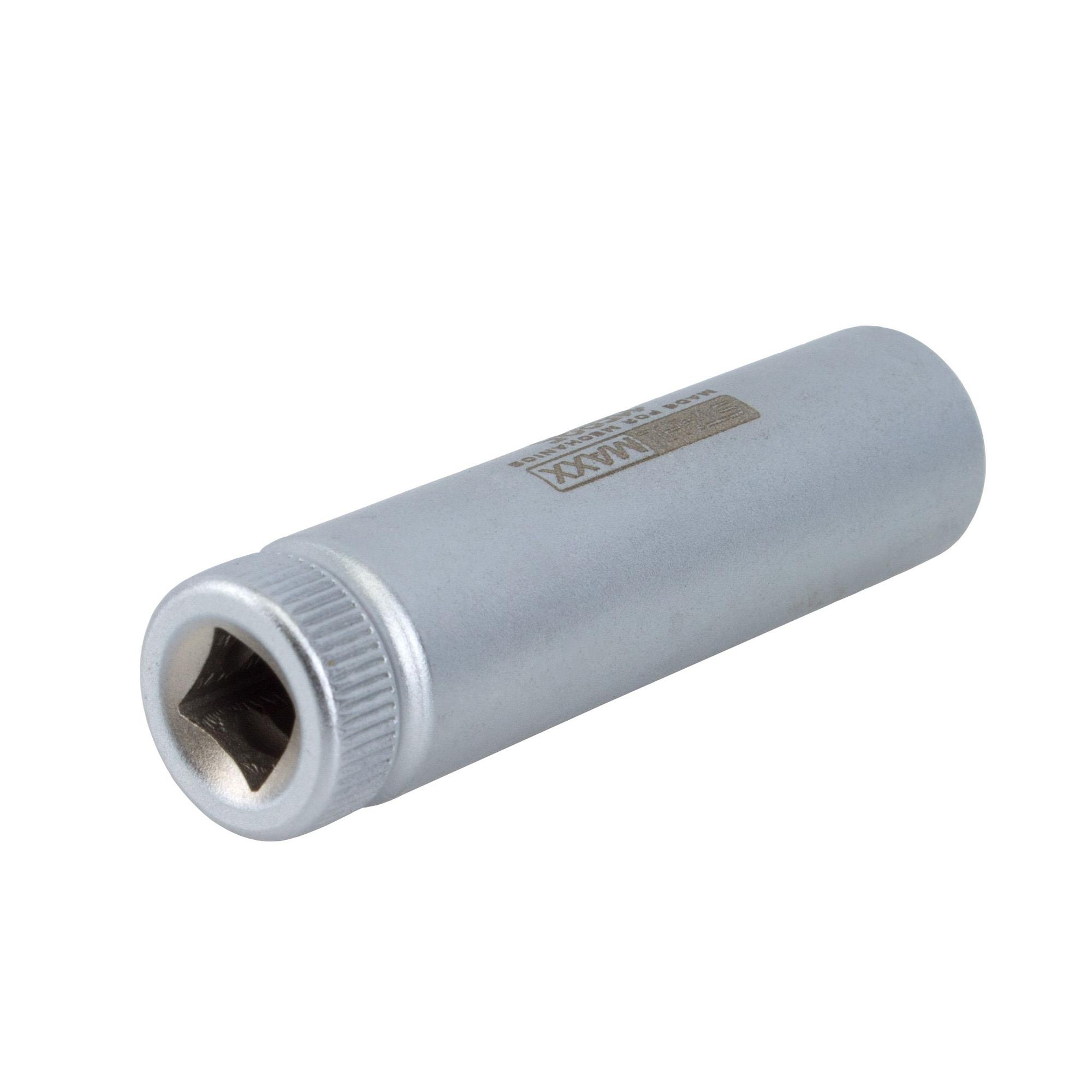

Steckschlüssel für Turbolader Druckdose, VAG 2,0L EA189, wie VAG T10422 A

Spezialsteckschlüssel zum Einstellen, Halten und Festziehen der Regelstange vom Positionsgeber für Ladedrucksteller. Dieser Steckeinsatz wird vor allem bei der Grundeinstellung benötigt. Die Durchführung einer Grundeinstellung oder Anpassung kann u.a. nach dem Tausch von Abgasturbolader, der Druckdose mit Positionsgeber oder auch beim Verstellen der Kontermutter auf der Regelstange nötig sein. Eine Störung der Turboladerverstellung, bedingt durch eine defekte Druckdose, kann durch Erneuern des Einzelbauteiles behoben werden und erfordert nicht immer den Austausch des ganzen Turboladers mit Abgaskrümmer.

Ein nicht seltenes Problem ist das Lösen der Einstell-/oder Kontermutter was u.a. folgende Fehler zur Folge haben kann welche im Motorsteuergerät hinterlegt werden:

09571, P2563 – Positionsgeber für Ladedrucksteller unplausibles Signal
09572, P2564 – Positionsgeber für Ladedrucksteller Signal zu klein
00665, P0299 – Ladedruckregelung, Regelgrenze unterschritten

Zur Durchführung der Grundeinstellung wird u.a eine Unterdruckpumpe z.B. Art.-Nr. 117930 oder 11015, der Spezialringschlüssel 116172 (zu verw. wie T10423) und ein Tester z.B. VCDS 115076 benötigt.
Ein Austausch des Turboladers erfordert das Lösen der Ölleitung. Hierfür benötigen Sie den Spezialmaulschlüssel zum Gegenhalten der Verschraubung 106699 (zu verw. wie T10461).

HINWEIS: Ggf. benötigte Anzugsdrehmomente:
(als Referenz dient ein VW Golf Plus (5M/52) 2.0 TDI | 2009 | 110PS | CBDC, beachten Sie immer die spezifischen Herstellerunterlagen)

• Muttern-Abgaskrümmer am Zylinderkopf: 20 Nm
• Ölvorlaufleitung Anschlussstutzen an Abgasturbolader: 35 Nm
• Abgastemperaturgeber 1 -G235-: 45 Nm
• Ölrücklaufrohr: 15 Nm
• Hohlschraube Ölrücklauf: 60 Nm

passend für folgende Motorcodes:
AZV, BKD, BKP, BMA, BMM, BMN, BMR, CBAA, CBAB, CBAC, CBBB, CBEA, CBDA, CBDB, CBDC, CEGA, CFFB, CFGB, CFHB, CFHC, CFJA, CJAA, CLCA, CLCB,CLJA, CLLA, …

passend für folgende Fahrzeuge:
Audi A3 8P1 2.0 TDI 16V
Audi A3 8P7 2.0 TDI 16V
Audi A3 8PA Sportback 2.0 TDI 16V
Seat Altea Freetrack (5P5) 2.0 TDI 16V
Seat Leon (1P1) 2.0 TDI 16V
Skoda Octavia II 1Z5 Combi 2.0 TDI 16V
Skoda Superb II (3T4, 3T5) 2.0 TDI 16V
Skoda Yeti (5L6) 2.0 TDI 16V
Volkswagen Beetle (5C) 2.0 TDI 16V
Volkswagen Eos (1F) 2.0 TDI 16V
Volkswagen Golf V 2.0 TDI 16V
Volkswagen Golf V Plus (52 ,5M) 2.0 TDI 16V
Volkswagen Golf V Variant (1K) 2.0 TDI 16V
Volkswagen Golf VI (5K) 2.0 TDI 16V
Volkswagen Jetta VI (16) 2.0 TDI 16V
Volkswagen Passat B6 (3C) 2.0 TDI 16V
Volkswagen Scirocco III (13) 2.0 TDI 16V
Volkswagen Tiguan (5N) 2.0 TDI 16V

zu verwenden wie:
T10422A

Lieferumfang:
1 x Art.-Nr. 115995 Steckeinsatz Druckdose Turbolader, zu verw. wie T10422A

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 106699 Maulschlüssel SW 14 für Ölvorlaufleitung für VW VAG, zu verw. wie T10461
Art.-Nr. 106998 Leitungsschlüssel-Satz, offen, 12,5 (1/2), 14-17-19 mm
Art.-Nr. 116172 Ringschlüssel zu verw. wie VAG T10423 Unterdruckdose Turbolader Regelstange
Art.-Nr. 117930 / 11015 Vakuum-/Druckpumpe f. Kraftstoffentlüftung und Unter-/ Druckprüfung
Art.-Nr. 118259 Spezial Steckschlüssel Satz, 6-tlg., 3/8, geschlitzt, 10-19 mm

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
