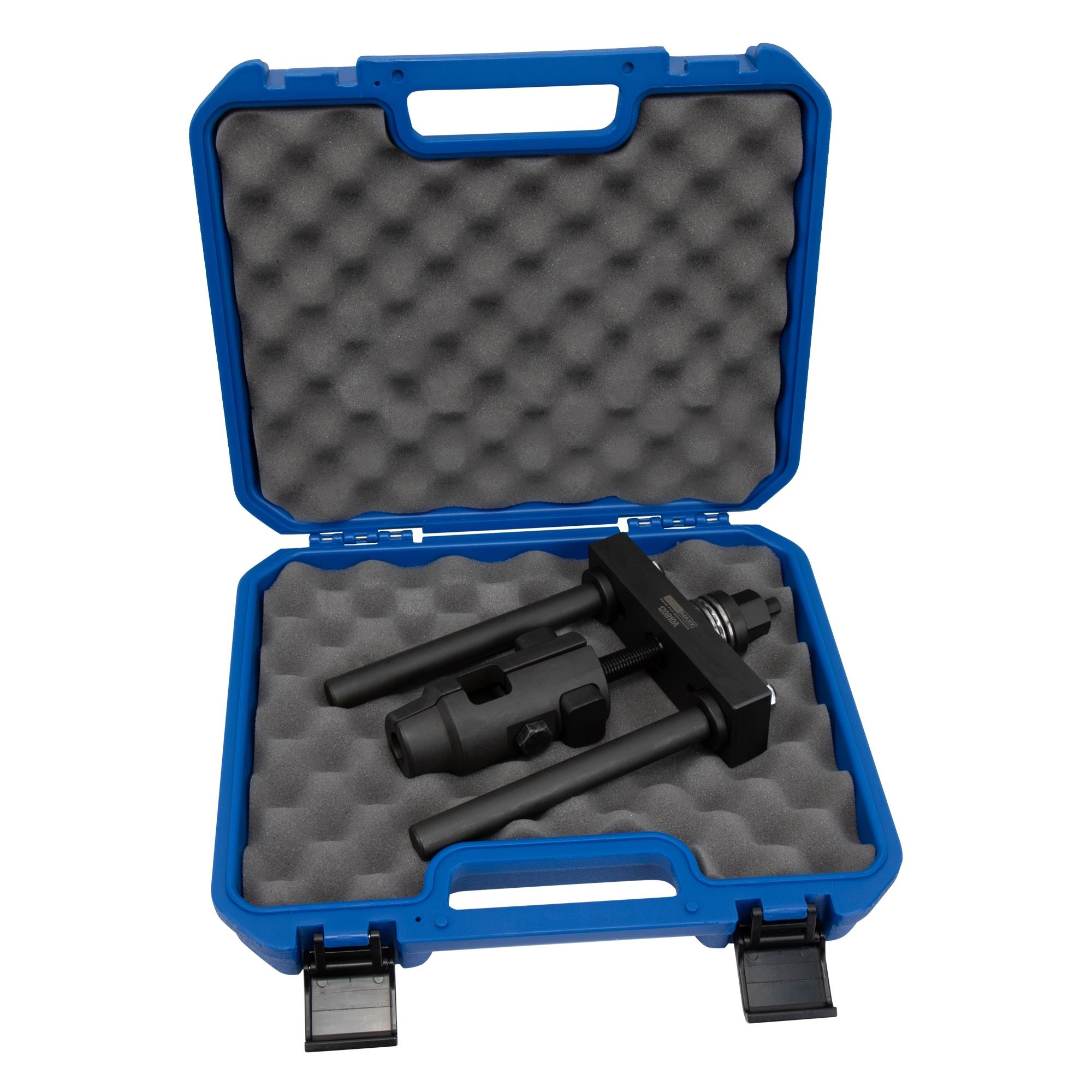

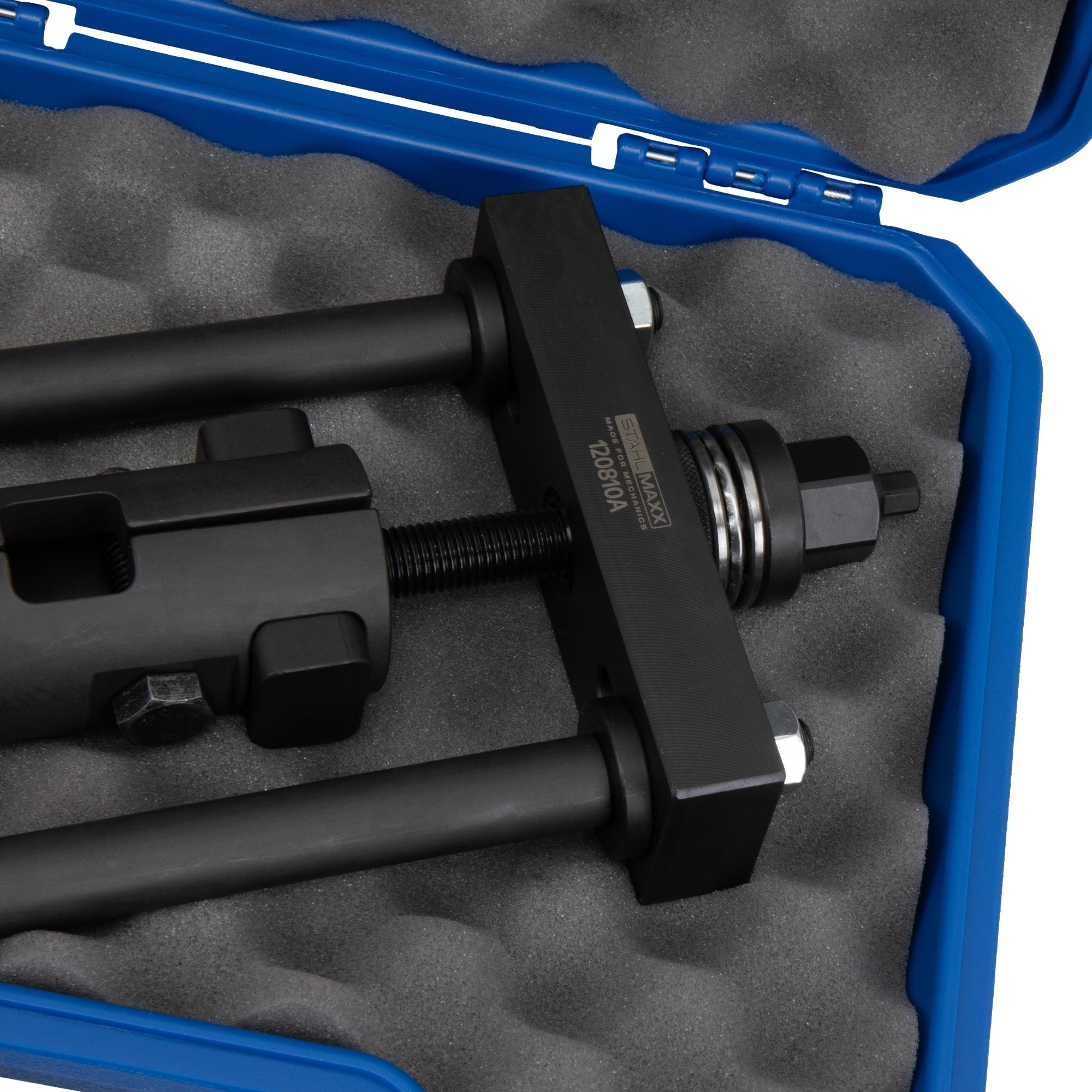

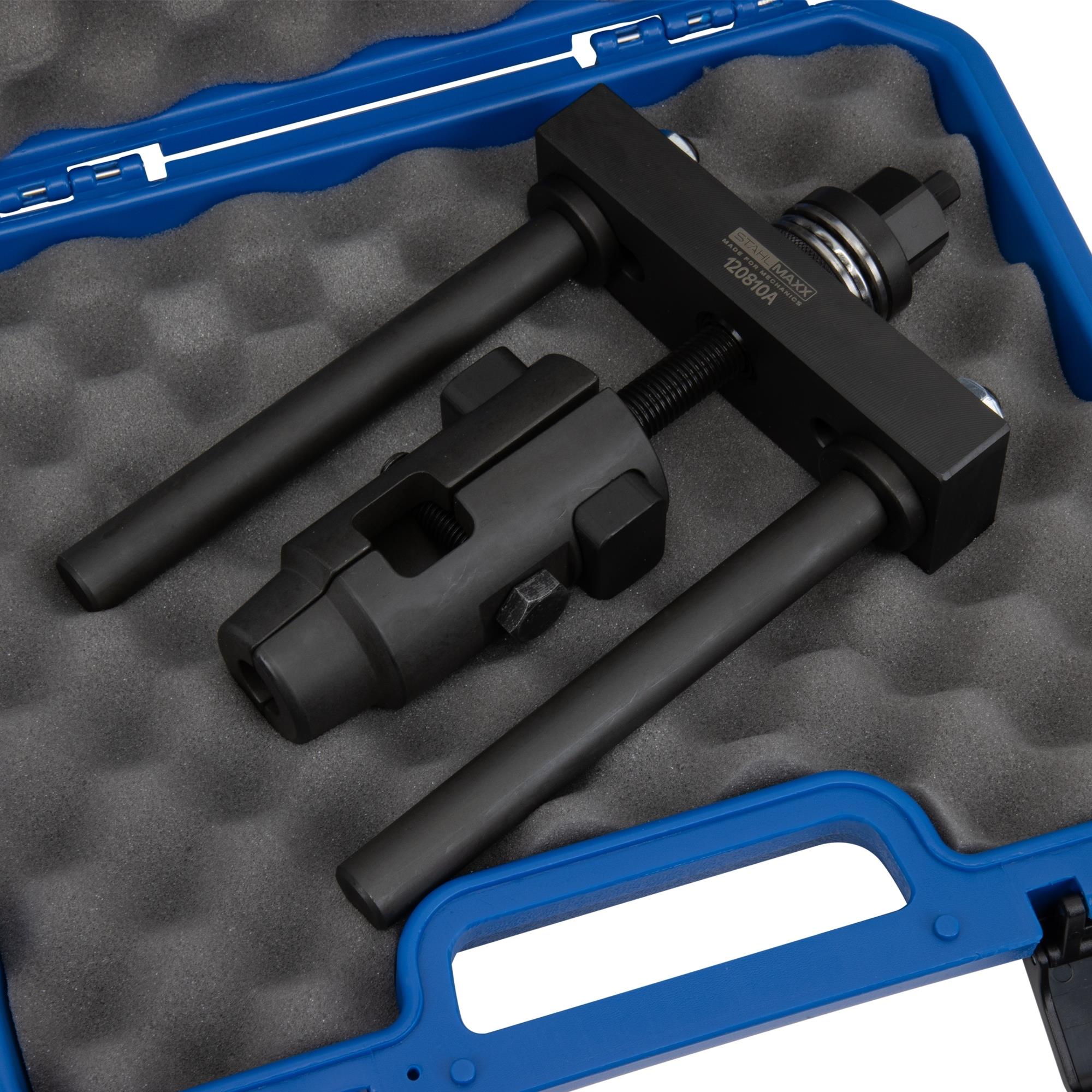

Injektor Demontagewerkzeug / Auszieher für Ford 2,0 Diesel EcoBlue, wie 303-1706 - Leihwerkzeug

Spezialwerkzeug zur Demontage von festsitzenden Einspritzdüsen / Injektoren an der Motorengeneration EcoBlue 2.0 Diesel. Dieses Injektoren Demontagewerkzeug ermöglicht das Entfernen ohne Zerlegen oder Zerstören der Einpritzdüsen.
Muss eine defekte Düse ersetzt, oder die maximal Belastung erreicht werden, kann / muss unser Werkzeug Art.-Nr. 118722 verwendet werden. Hierbei wird der Injektor aber zerlegt und kann nicht wieder verbaut werden.

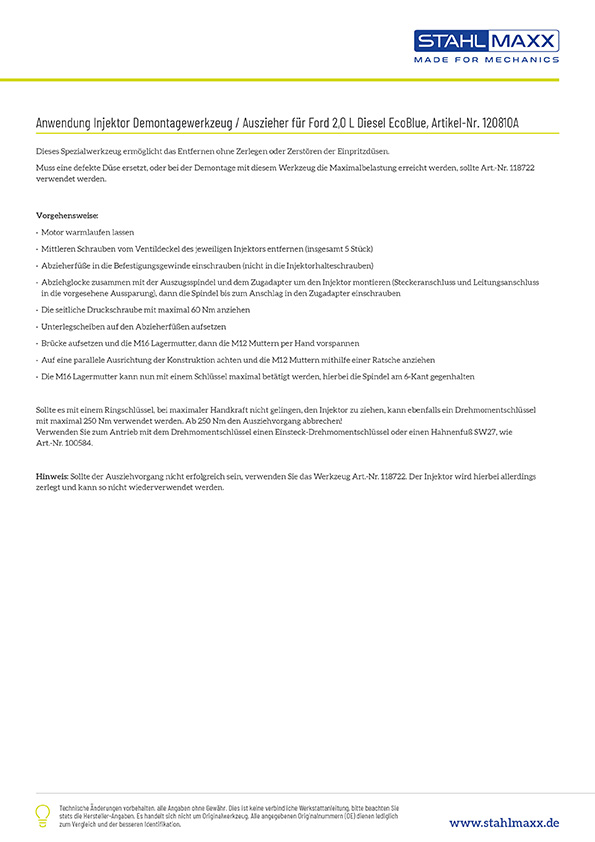

Vorgehensweise:
- ein Warmlaufen lassen des Motors kann hilfreich sein.
- entfernen Sie die mittleren Schrauben vom Ventildeckel des jeweiligen Injektors (insgesamt 5 Stück vorhanden)
- in den Befestigungsgewinden werden die Abzieherfüße eingeschraubt (nicht in die Injektorhalteschrauben)

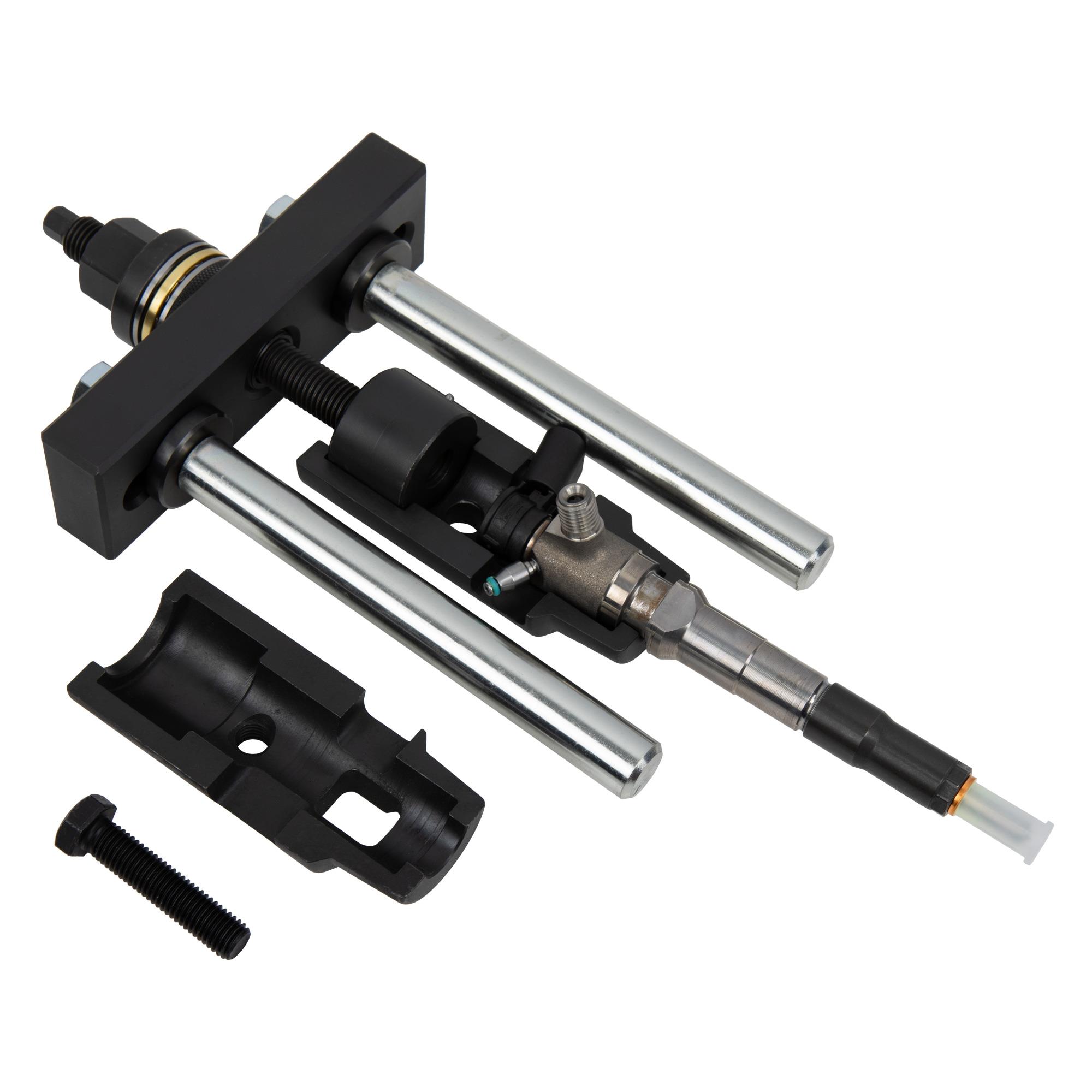

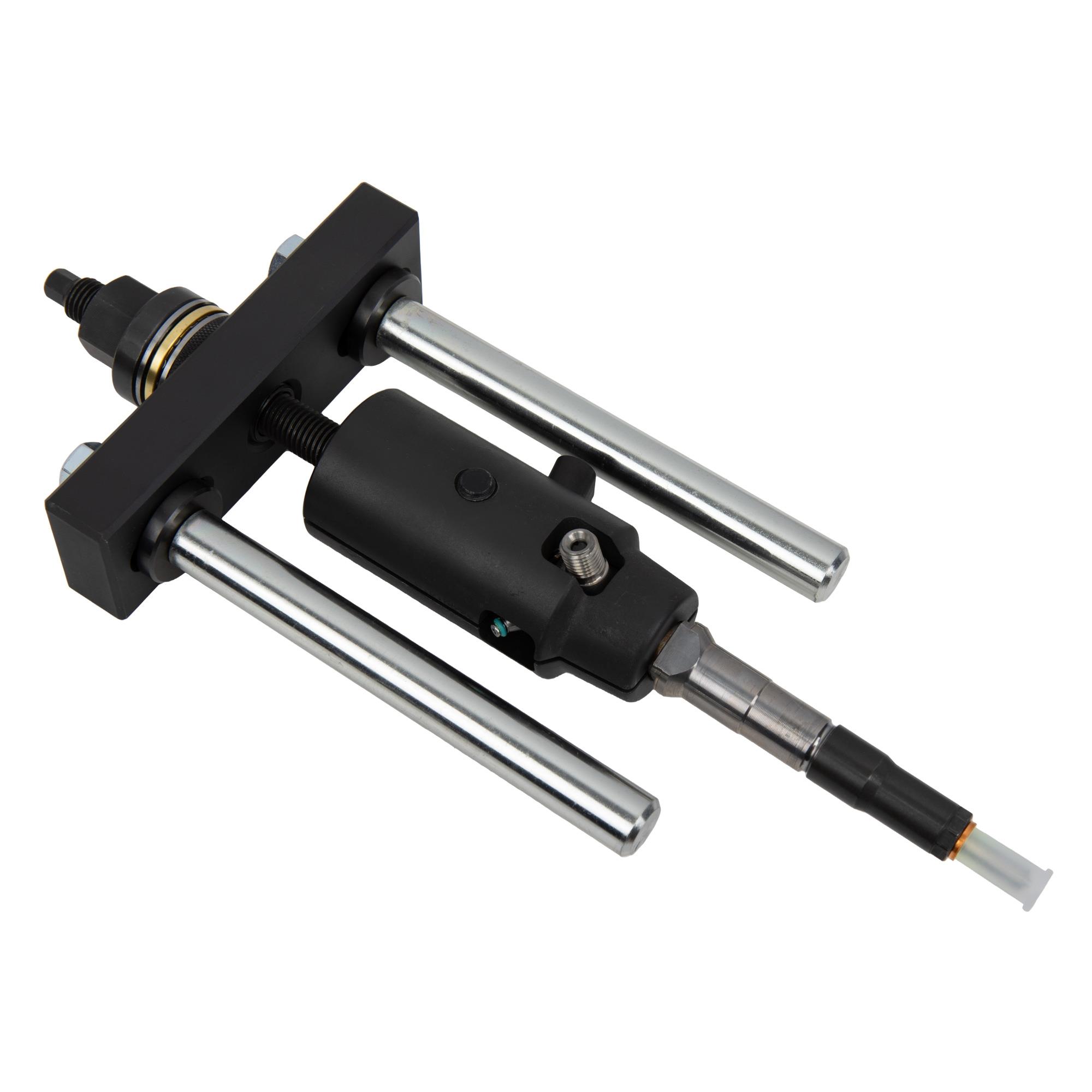

- montieren Sie die Abziehglocke zusammen mit der Auszugsspindel und dem Zugadapter um den Injektor (Steckeranschluss und Leitungsanschluss in die vorgesehene Aussparung), die Spindel bis zum Anschlag in den Zugadapter einschrauben
- die seitliche Druckschraube sollte mit maximal 60 Nm angezogen
- die Unterlegscheiben auf den Abzieherfüßen aufsetzen
- die Brücke aufsetzen und die M16 Lagermutter, dann die M12 Muttern per Hand vorspannen
- auf die parallele Ausrichtung der Konstruktion achten und die M12 Muttern mit Ratsche anziehen
- die M16 Lagermutter kann nun mit einem Schlüssel maximal betätigt werden, hierbei die Spindel am 6-Kant gegenhalten

Sollte es mit einem Ringschlüssel, bei maximaler Handkraft, nicht gelingen den Injektor zu ziehen, kann ein Drehmomentschlüssel mit maximal 250 Nm verwendet werden.
Ab 250 Nm den Ausziehvorgang abbrechen!
Verwenden Sie zum Antrieb mit dem Drehmomentschlüssel einen Einsteck-Drehmomentschlüssel oder einen Hahnenfuß mit SW27 z.b. Art.Nr.100584

HINWEIS:
Sollte der Ausziehvorgang nicht erfolgreich sein, verwenden Sie das Werkzeug Art.-Nr. 118722. Der Injektor wird hierbei allerdings zerlegt und kann so nicht wiederverwendet werden.

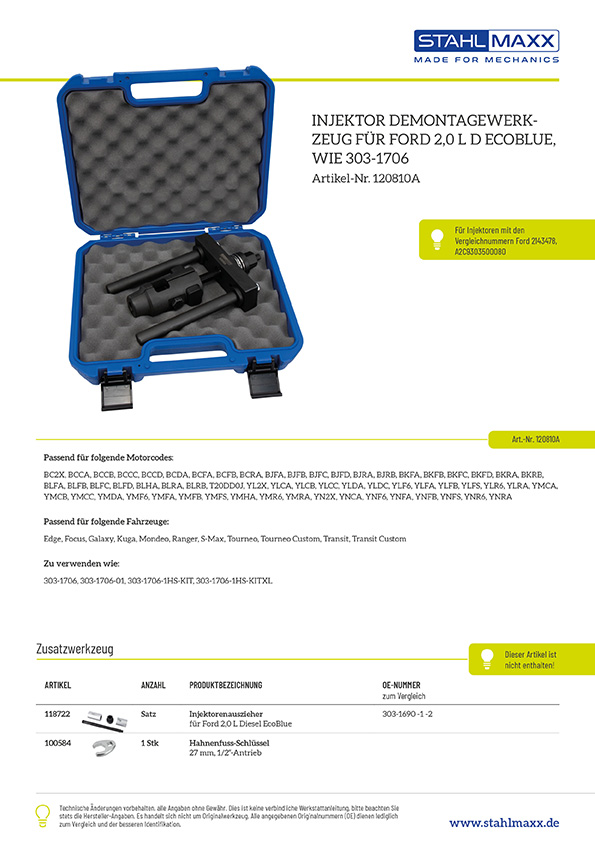

u. a. passend für folgende Motorcodes:
BC2X, BCCA, BCCB, BCCC, BCCD, BCDA, BCFA, BCFB, BCRA, BJFA, BJFB , BJFC, BJFD, BJRA, BJRB, BKFA, BKFB, BKFC, BKFD, BKRA, BKRB, BLFA, BLFB, BLFC, BLFD, BLHA, BLRA, BLRB
T20DD0J
YL2X, YLCA, YLCB, YLCC, YLDA, YLDC, YLF6, YLFA, YLFB, YLFS, YLR6, YLRA, YMCA, YMCB, YMCC, YMDA, YMF6, YMFA, YMFB, YMFS, YMHA, YMR6, YMRA, YN2X, YNCA, YNF6, YNFA, YNFB, YNFS, YNR6, YNRA

u. a. passend für folgende Fahrzeuge:
Ford: Edge, Focus, Galaxy, Kuga, Mondeo, Ranger, S-Max, Tourneo, Tourneo Custom, Transit, Transit Custom

passend für Injektoren:
z. B. Ford 2143478, A2C9303500080

zu verwenden wie:
Ford 303-1706, 303-1706 -01, 303-1706-1HS-KIT, 303-1706-1HS-KITXL

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 118722 Injektorenauszieher Ford 2,0 Diesel EcoBlue, zu verw. wie 303-1690 -1 -2

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!

Mietwerkzeug!

Dieses Werkzeug vermieten wir gegen eine geringe Gebühr zzgl. Kaution für eine Woche.
Die Kaution erhalten Sie nach Rückgabe des Werkzeugs wieder erstattet.
Rufen Sie uns an oder schreiben Sie uns eine Mail, um die Verfügbarkeit, den Preis und den Zeitraum zu klären.
