Einziehvorrichtung für Wellendichtring der Nockenwelle, für VAG EA288 1.6, 2.0L TDI, wie T10493

Spezialwerkzeug, Montagewerkzeug zum fachmännischen Einbau des Wellendichtringes der Nockenwelle, an 1.6L und 2.0L TDI Dieselmotoren, der Motorgeneration EA288 und EA288EVO von VW, Audi, Seat, Skoda Modellen.

Die Montage der Wellendichtringe aus PTFE erfordert ein Aufweiten mittels Führungshülse zur Montage auf der Nockenwelle.
Der Einbau wird mittels Druckstück und Montageschraube, bis zur korrekten Einbautiefe, erreicht.

HINWEIS:
Bitte achten Sie bei der Montage darauf, dass Radialwellendichtringe mit PTFE-Dichtlippe trocken und ohne Zusatz von Öl oder Fett montiert werden müssen. Das Werkzeug besteht aus Zentriervorrichtung und Einpressglocke. Der Wellendichtring wird hiermit gleichmäßig und zentriert in den Zylinderkopf eingepresst.

passend u. a. für folgende Motoren von VAG:
(Beachten Sie den Reparaturleitfaden und ggf. die Verwendung des Spezialwerkzeuges wie VW 10-203 Art.-Nr. 123364)
1.4L TDI: CUSA, CUSB, CUTA
1.6L TDI: CLHA, CLHB, CRKA, CRKB, CXXA, CXXB, DBKA, DCXA, DCZA, DDYA, DDYB, DGTC, DGTD, DGTE
2.0L TDI: CJCA, CJCB, CJCC, CJCD, CKFC, CKTB, CKTC, CKUB, CKUC, CNHA, CNHC, CRBC, CRBD, CRFC, CRLB, CRLC, CRLD, CRMB, CRUA, CRVA, CSUA, CSUB, CSUE, CUAA, CUNA, CUPA, CUUA, CUVA, CUVB, CUVE, CXGA, CXGB, CXHA, CXHB, CXHC, CYKA, CYKB, CZHA, DBGA, DBGC, DCYA, DCYB, DDAA, DDCB, DEJA, DEJB, DEUA, DEUB, DFCA, DFEA, DFEB, DFGA, DFGB, DFGC, DFHA, DFLD, DFSA, DFTA, DFTC, DGCA, DJGA, DLTA, DLTC, DLUB, DTSA, DTSB

passend u. a. für Ersatzteil-Vergleichsnummer von Wellendichtring:
VAG: 03L 103 085, 03L 103 085 C
Elring 897.690

zu verwenden wie:
T10493

im Überblick:
✔ Stahlmaxx Qualitätswerkzeug
✔ Spezialwerkzeug dem OE-Werkzeug nachempfunden
✔ erlaubt eine fachmännische Reparatur und verhindert ggf. Nacharbeiten

Lieferumfang:

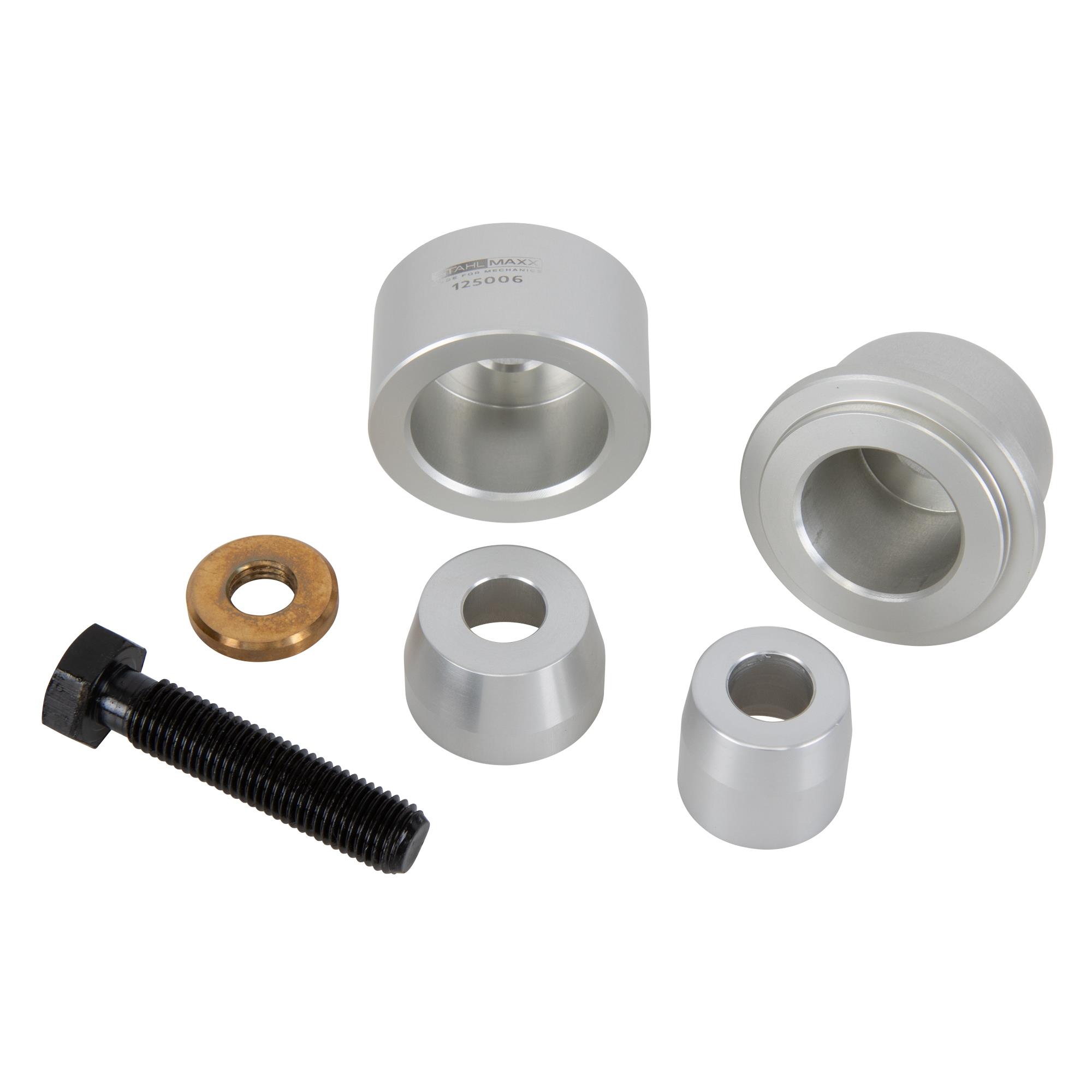

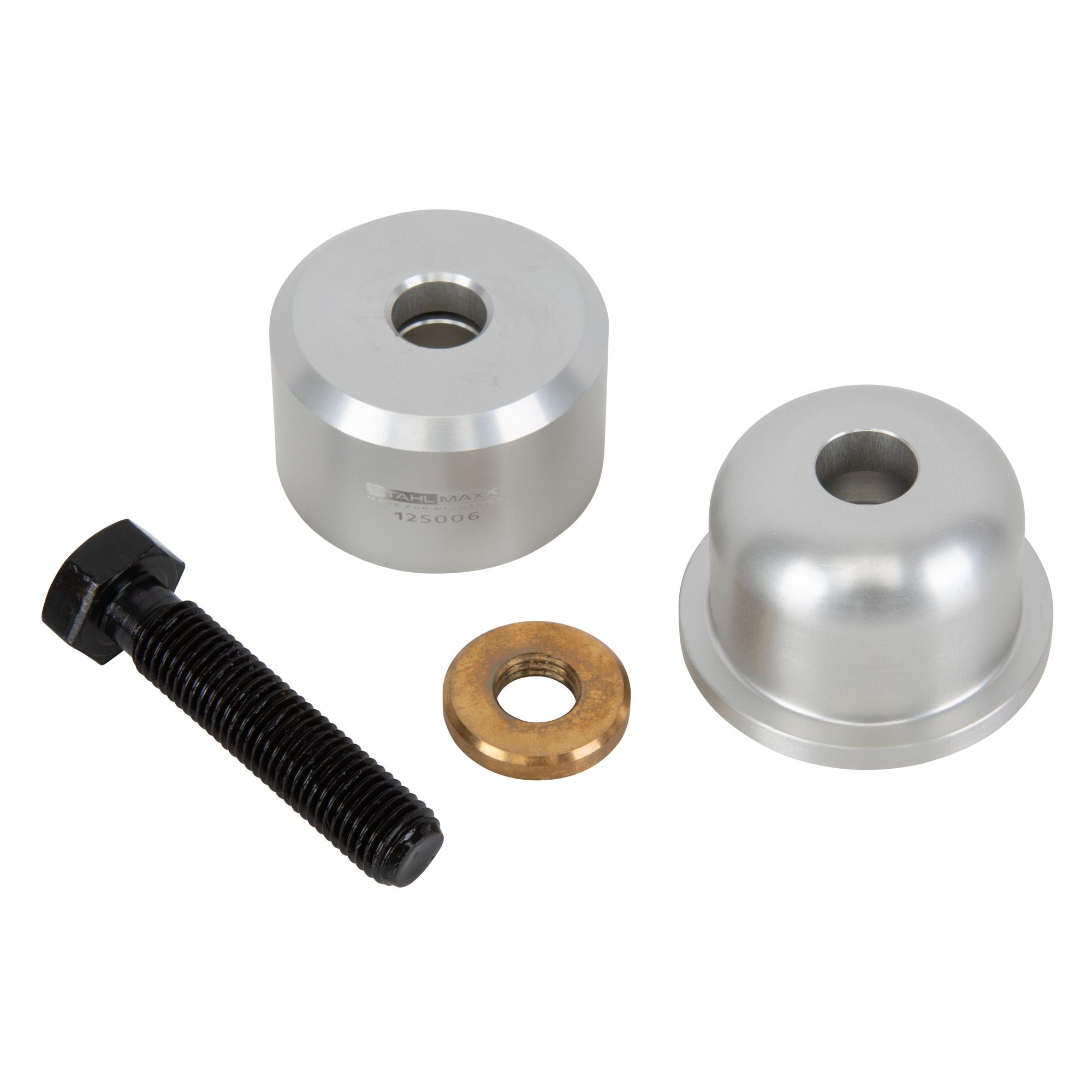

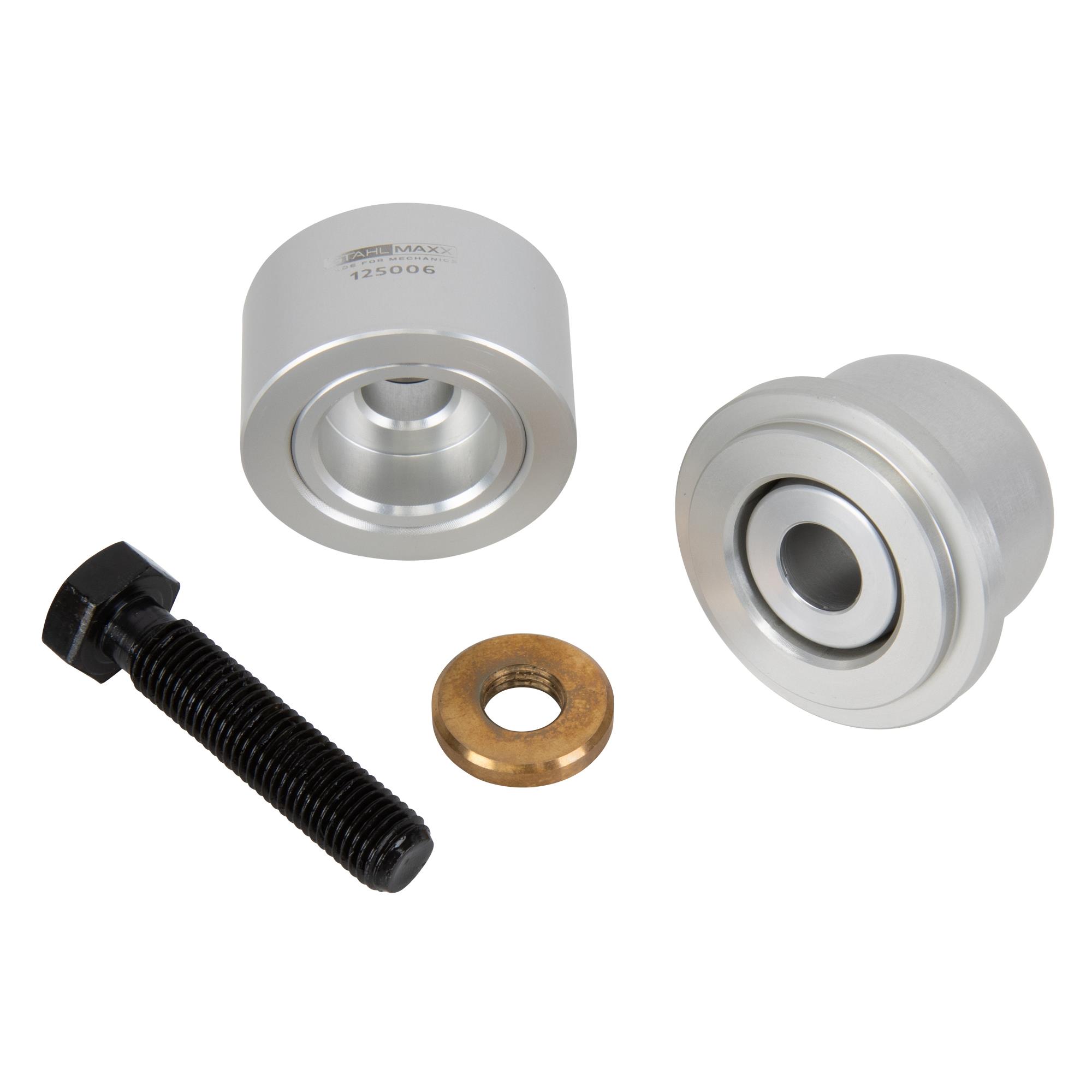

Montagewerkzeugsatz für PTFE Nockenwellendichtring an VAG für EA288 1.6, 2.0L TDI, wie VAG T10493, bestehend aus:
1 x Führungshülse / Konushülse, zu verw. wie T10493/1
1 x Druckstück der Einziehvorrichtung, zu verw. wie T10493/2
1 x Schraube, inkl. Messing- Reibscheibe zur Montage, zu verw. wie T10493/3
1 x Führungshülse / Konushülse, zu verw. wie T10493/4
1 x Druckstück der Einziehvorrichtung, zu verw. wie T10493/5

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 123364 Einziehvorrichtung für Wellendichtring Nockenwelle, für 1.2, 1.4, 1.6, 1.9, 2.0L TDI, wie VAG 10-203
Art.-Nr. 999118 Steuerzeitenwerkzeug für VAG 1.2 / 1.4 / 1.6 / 1.9 / 2.0 L TDI CR Diesel
Art.-Nr. 999022 Steuerzeiten Werkzeug für VAG 1.6 2.0 TDI Common Rail und 1.9 TDI Pumpe Düse
Art.-Nr. 116542 Ausziehhaken für Wellendichtringe, wie VAG T20143 VW Spezialwerkzeug
Art.-Nr. 32032 Wellendichtring-Auszieher, universal zur Dichtring Demontage

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
