Montage-Hilfe für Elast-Keilrippenriemen, für Mercedes, Renault, Dacia, Nissan 1.0 / 1.3L TCe, DIG-T

Spezialanfertigung zur erleichterten und beschädigungsfreien Montage von Elast-Keilrippenriemen (selbstspannenden Keilrippenriemen) an den Motorbaureihen M200, H4D, H5H, HR10, HR13DDT.
Die Führungsscheibe verhindert, dass der Riemen beim Aufziehen von der Wasserpumpen-Riemenscheibe abrutscht und verhindert Beschädigungen und Verletzungen.

Hinweis:
Das Aufziehen der Elast-Keilrippenriemen ist selbst mit OEM-Werkzeugen oft schwierig, da der Riemen dabei von der Riemenscheibe der Wasserpumpe abspringt.

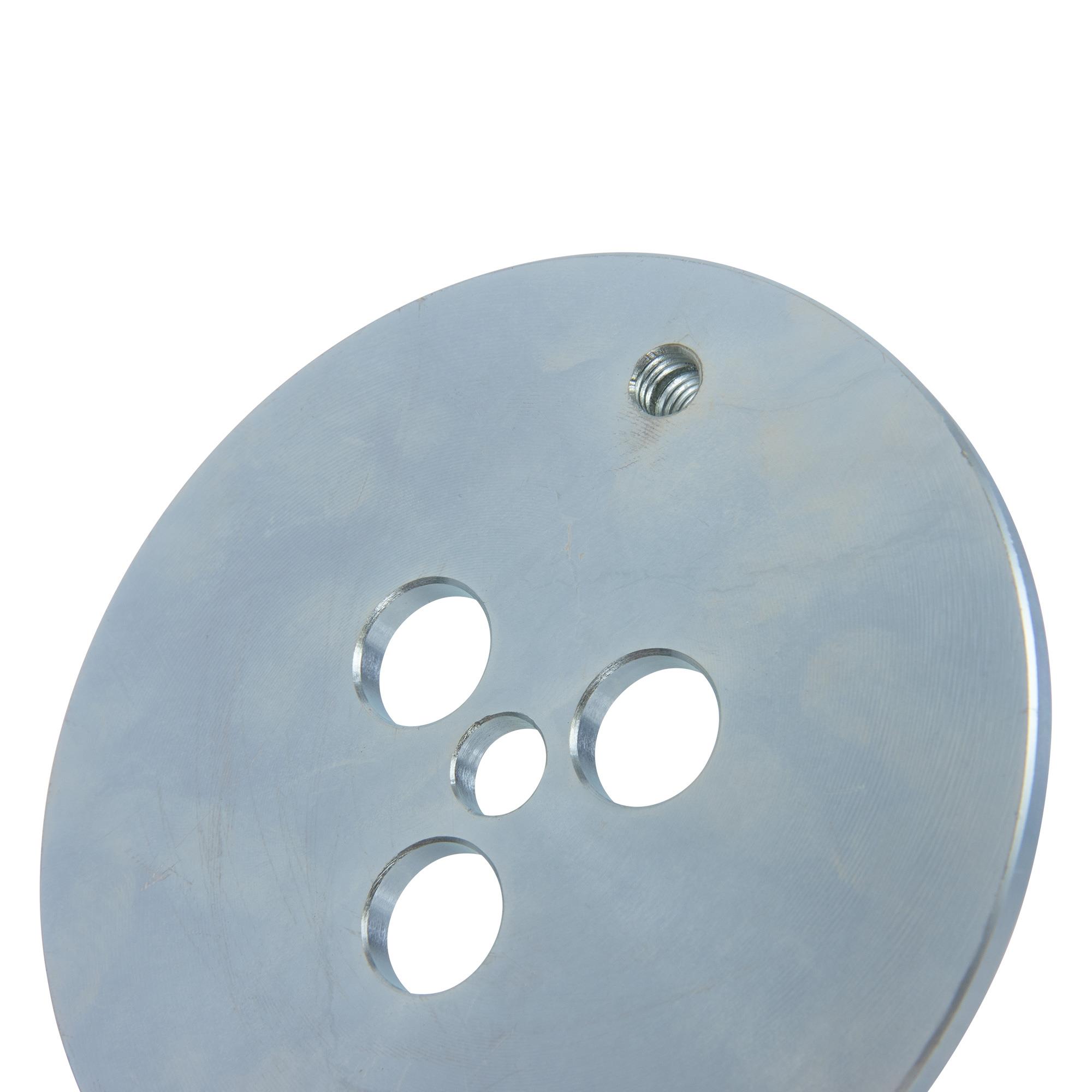

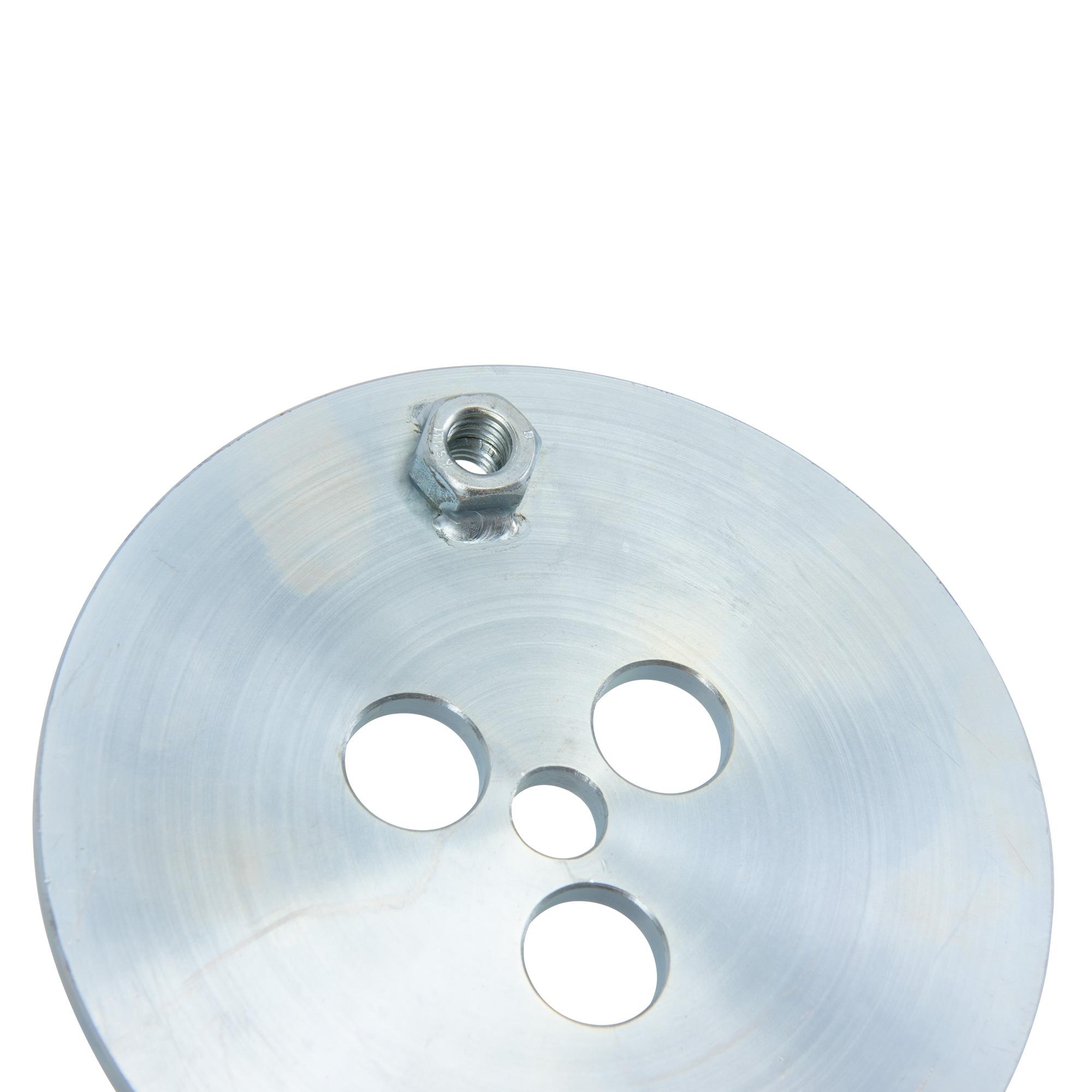

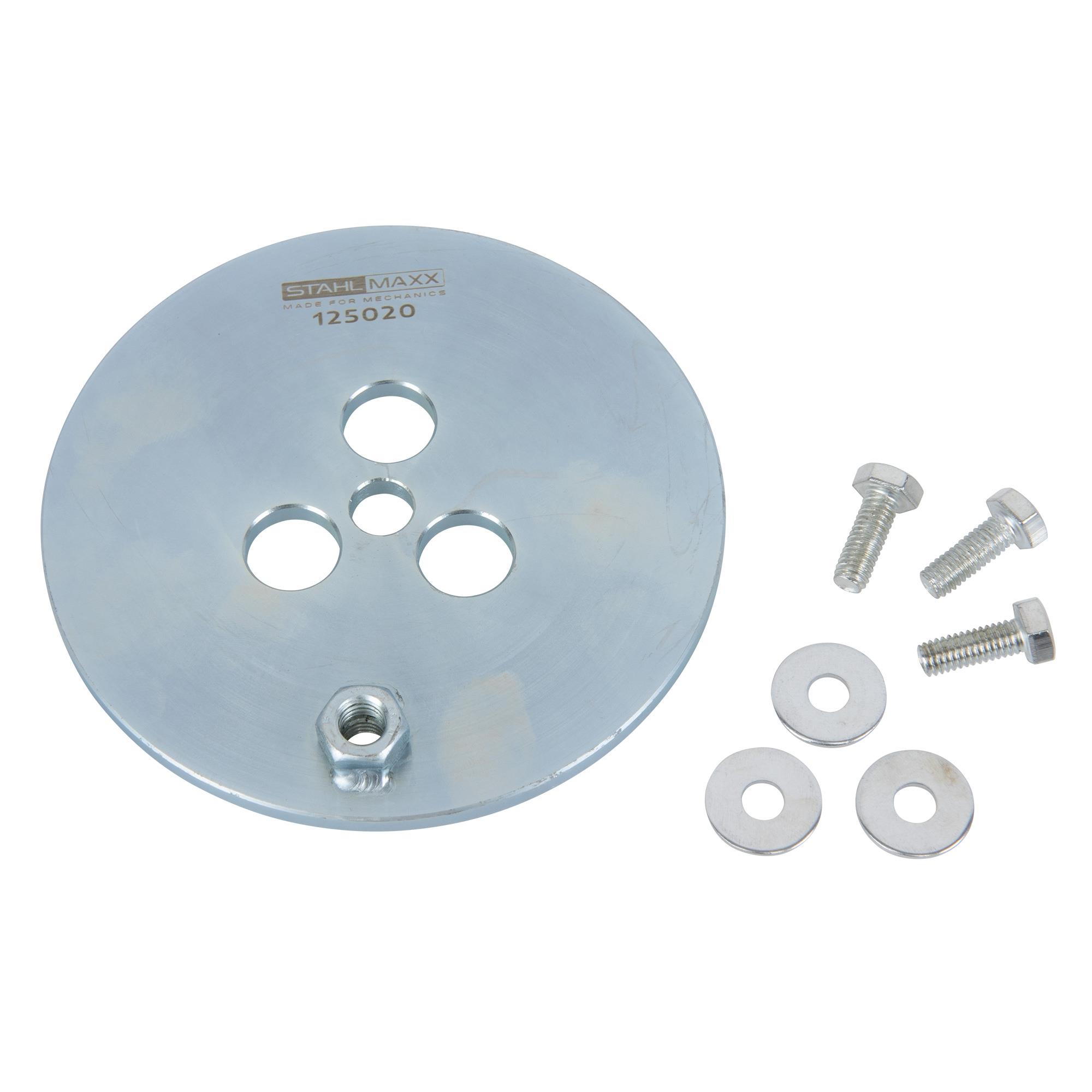

Die Stahlmaxx Führungsscheibe wird direkt an der Wasserpumpen-Riemenscheibe verschraubt und hält den Riemen axial in Position, bis die endgültige Montage abgeschlossen ist.

Anwendung / Ablauf:

• Zwei Schrauben der Wasserpumpen-Riemenscheibe lösen.
• Die integrierte 13 mm Schlüsselweite an der Führungsscheibe dient zum Gegenhalten beim Lösen und späteren Anziehen.
• Die Adapterscheibe aufsetzen und mit den originalen Schrauben inkl. Unterlegscheiben fixieren.
• Der Elast-Keilrippenriemen wird nun mit einem Spezialwerkzeug (z.B. Art.-Nr. 115148 oder 113839) über die Kurbelwelle aufgezogen / montiert.
• Danach die Schrauben nacheinander wieder entfernen und mit Drehmoment anziehen.

ggf. benötigtes Anzugsdrehmoment:
(Referenz: Mercedes Citan (W420) M 200.731)
Riemenscheibe Kühlmittelpumpe: 8 Nm

passend u. a. für folgende Fahrzeuge:
Dacia:
Dokker, Duster, Jogger, Lodgy, Logan II+III, Sandero II+III

Renault:
Arkana I, Austral, Captur I+II, Clio V, Dokker, Express, Grand Kangoo III, Grand Scénic IV, Kadjar, Kangoo III, Koleos II, Megane IV, Scénic IV, Talisman

Mercedes:
Citan Kasten, Citan Tourer , T-Klasse Van (W420)

Nissan:
Juke, Micra V, Qashqai II, Townstar, X-Trail III

passend u. a. für folgende Motorcodes:
Renault:
H4D 450, H4D 452, H4D 460, H4D 472
H5H 450, H5H 470, H5H 480

Nissan:
HR10DDT, HR13DDT

Mercedes:
M200.731

zu verwenden wie:
Dacia, Renault, Nissan: Mot.2966, Mot.2101
Mercedes: Montagehilfe Rippenriemen Elast M200 Motor (*Im Rep.-Leitfaden nur ein Hinweis, aber keine Vergl.-Nummer vorhanden)

im Überblick:
✔ Stahlmaxx Qualitätswerkzeug
✔ hochwertige Materialien
✔ verbesserte Handhabung gegenüber OE-Werkzeug
✔ perfekte Passgenauigkeit

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 115148 Montagewerkzeug Elast-Riemen, flexible Rippenriemen, für PSA, Fiat, Renault, Ford, Mitsubishi
Art.-Nr. 113839 De-/Montagewerkzeug für elastische Keilrippenriemen, universal

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
