Steuerzeitenwerkzeug für Opel 1,5L 2,0L – F15 D15 F20 D20 RCE Motoren mit Steuerkette

Dieser Werkzeugsatz beinhaltet alle notwendigen Spezialwerkzeuge für die Steuerkettenreparatur und Steuerzeiteneinstellung. Haltewerkzeuge für Kurbel- und Nockenwellenräder sind enthalten.

Die Motorengeneration F15 und F20 von Opel ist mischverbaut mit den D15 und D20 Zahnriemenmotoren.
Ein Bestimmen des Motorcodes, alleinig über Schlüssel-/KBA-Nummern, kann hier zu Fehlern führen.

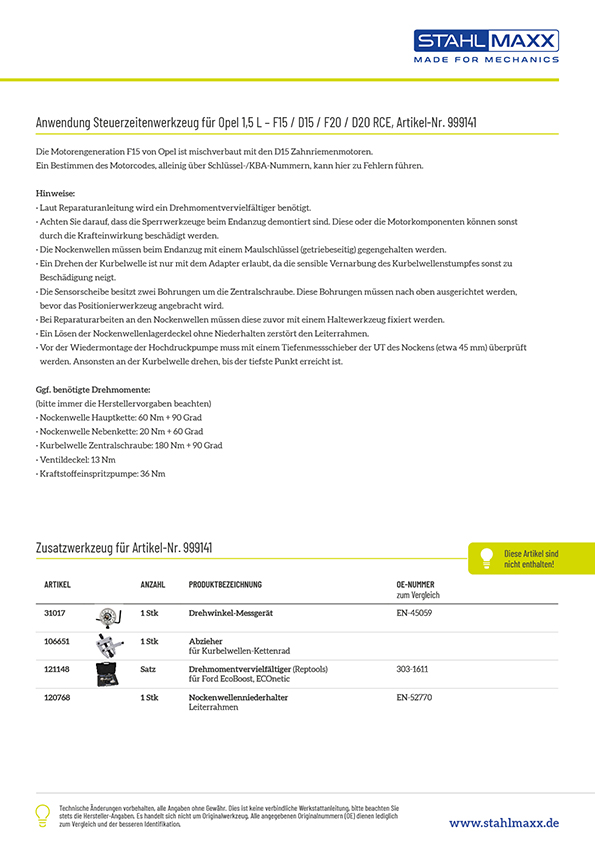

Hinweise:

• Laut Reparaturanleitung wird ein Drehmomentvervielfältiger benötigt.
• Achten Sie darauf, dass die Sperrwerkzeuge beim Endanzug demontiert sind. Diese oder die Motorkomponenten können sonst durch die Krafteinwirkung beschädigt werden.
• Die Nockenwellen müssen beim Endanzug mit einem Maulschlüssel (getriebeseitig) gegengehalten werden.
• Ein Drehen der Kurbelwelle ist nur mit dem Adapter erlaubt, da die sensible Vernarbung des Kurbelwellenstumpfes sonst zu Beschädigung neigt.
• Die Sensorscheibe besitzt zwei Bohrungen um die Zentralschraube. Diese Bohrungen müssen nach oben ausgerichtet werden, bevor das Positionierwerkzeug angebracht wird.
• Bei Reparaturarbeiten an den Nockenwellen müssen diese zuvor mit einem Haltewerkzeug fixiert werden.
• Ein Lösen der Nockenwellenlagerdeckel ohne Niederhalten zerstört den Leiterrahmen.
• Vor der Wiedermontage der Hochdruckpumpe muss mit einem Tiefenmessschieber der UT des Nockens (etwa 45 mm) überprüft werden. Ansonsten an der Kurbelwelle drehen, bis der tiefste Punkt erreicht ist.

ggf. benötigte Drehmomente:
(bitte immer die Herstellervorgaben beachten)

• Nockenwelle Hauptkette: 60 Nm + 90 Grad
• Nockenwelle Nebenkette: 20 Nm + 60 Grad
• Kurbelwelle Zentralschraube 180 Nm + 90 Grad
• Ventildeckel 13 Nm
• Kraftstoffeinspritzpumpe 36 Nm

passend für folgende Motoren und Motorcodes:
Motorgeneration 1,5 CRDI, 2,0 CDTi
Motorcodes: D15DVC, D15DVH, F15DVC, F15DVH, LXD, F20DVH, LSQ

zu verwenden wie:
EN-50513, EN-52438-100, EN-52438-400, EN-52476, EN-52769, EN-52771, EN-52783

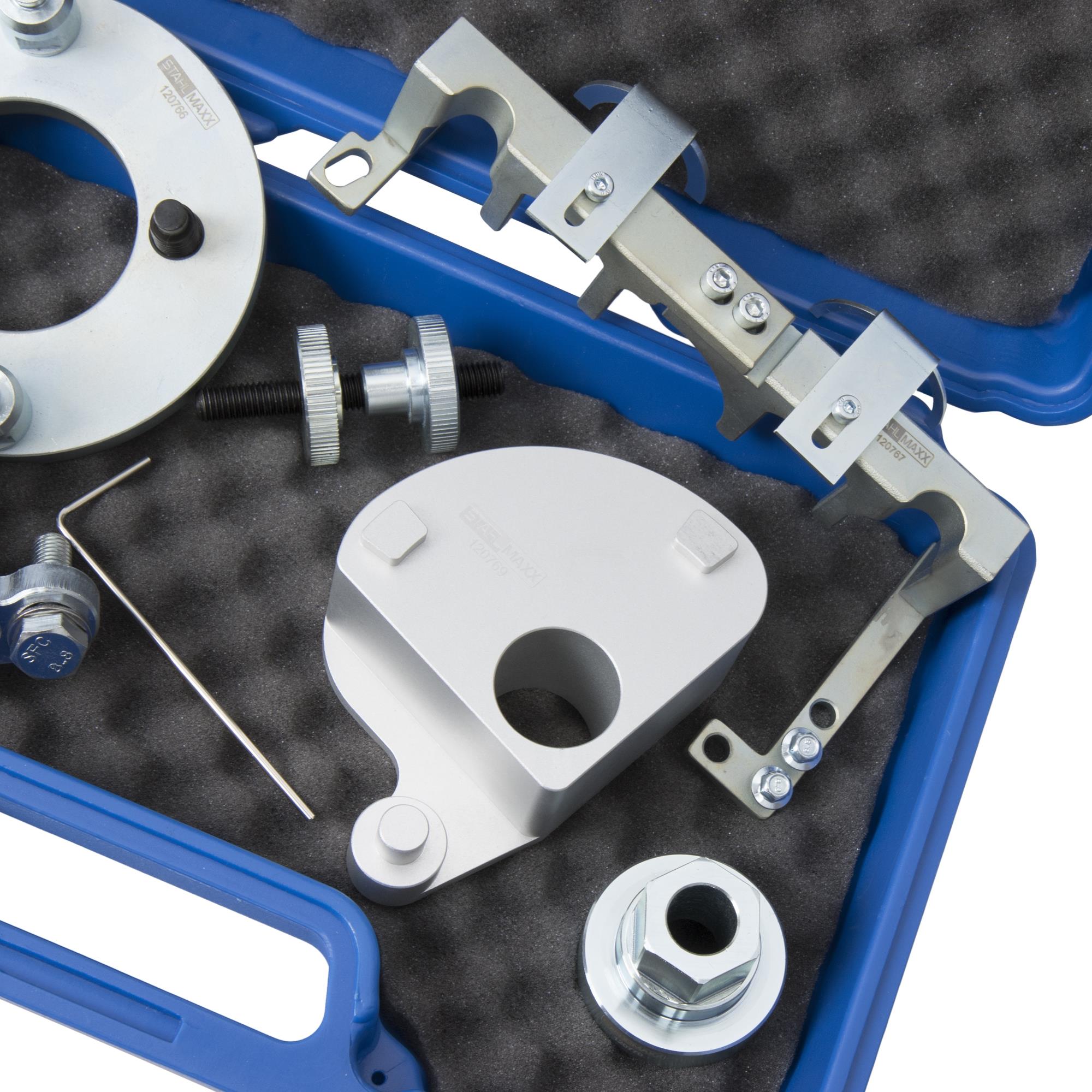

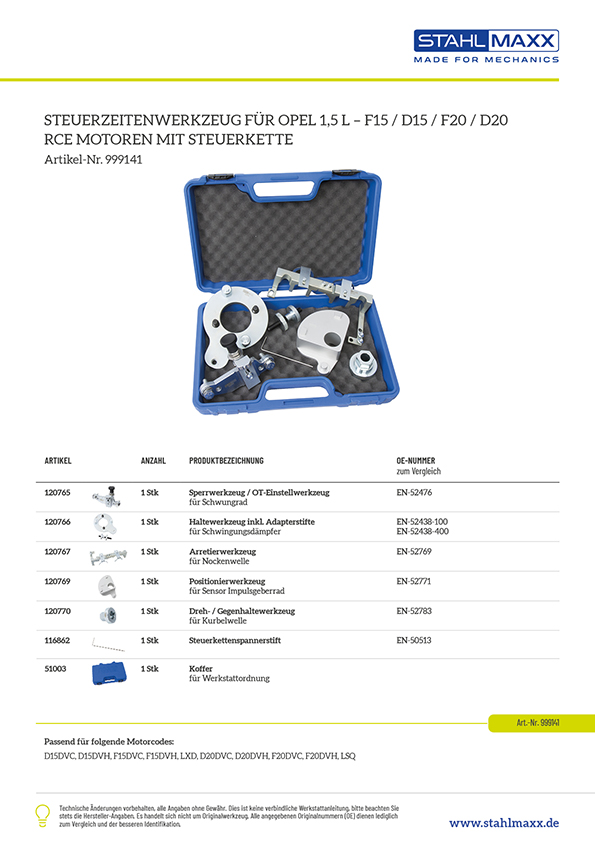

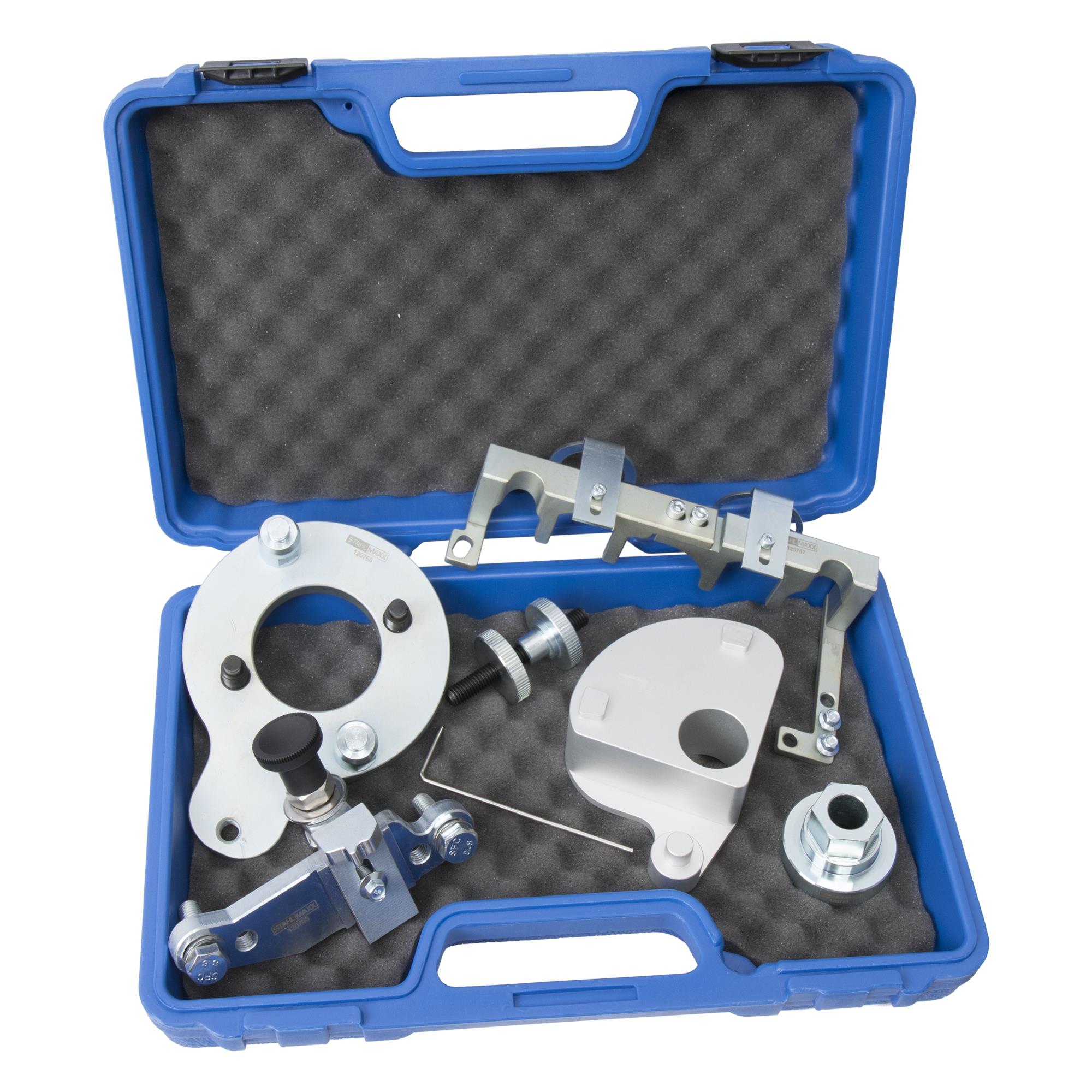

Lieferumfang:
Art.-Nr. 116862 Steuerkettenspannerstift, zu verw. wie EN-50513

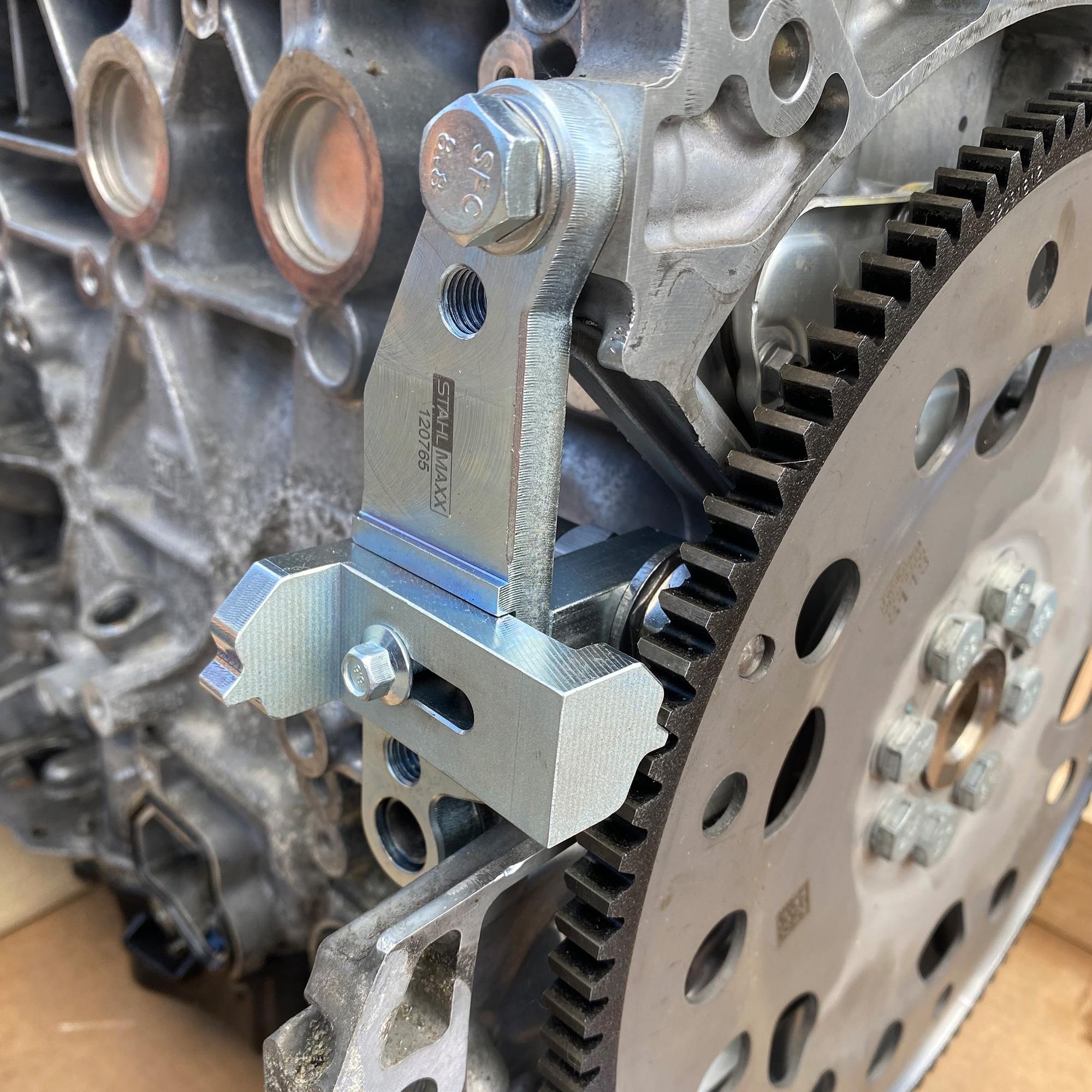

Art.-Nr. 120765 Sperrwerkzeug und OT-Einstellwerkzeug Schwungrad, zu verw. wie EN-52476

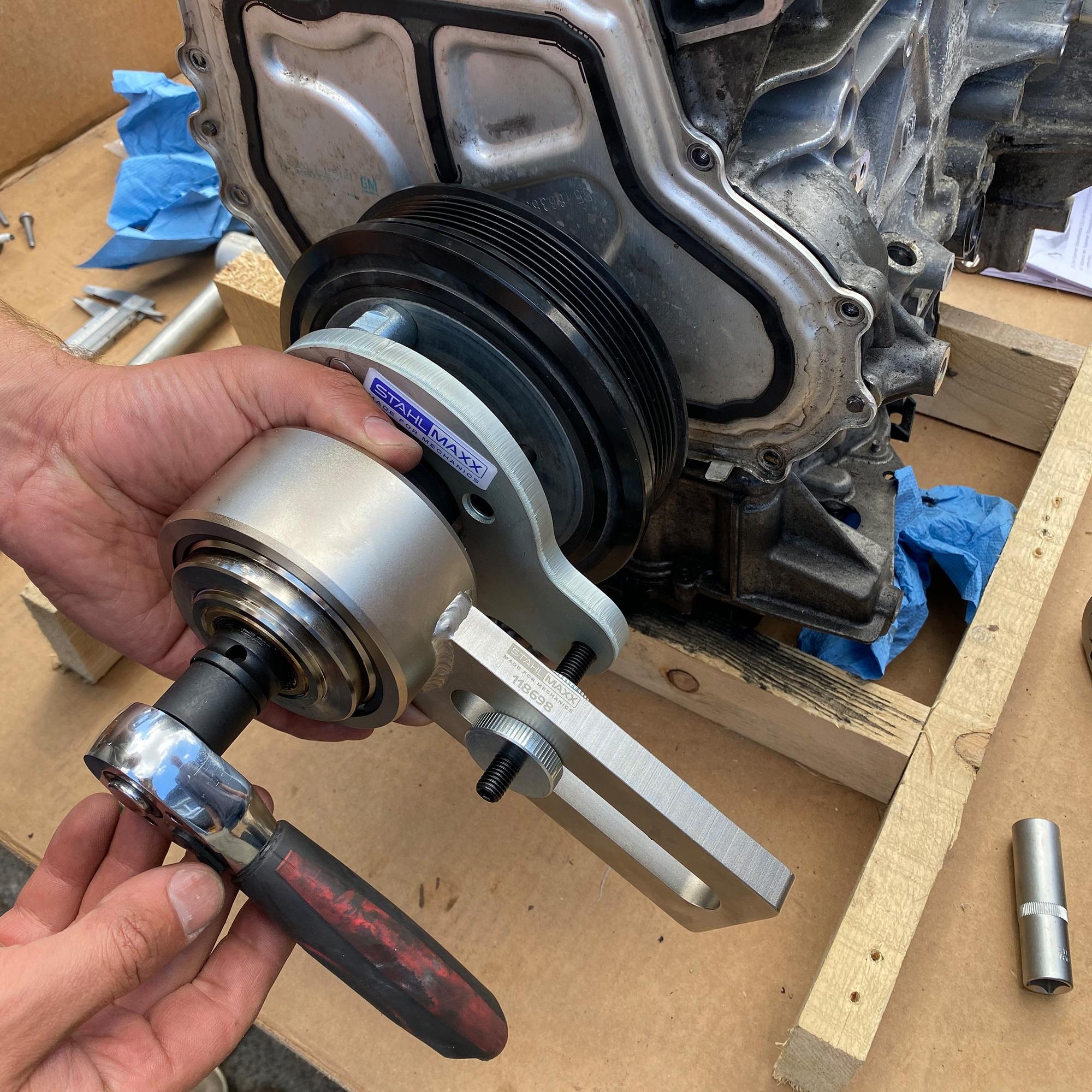

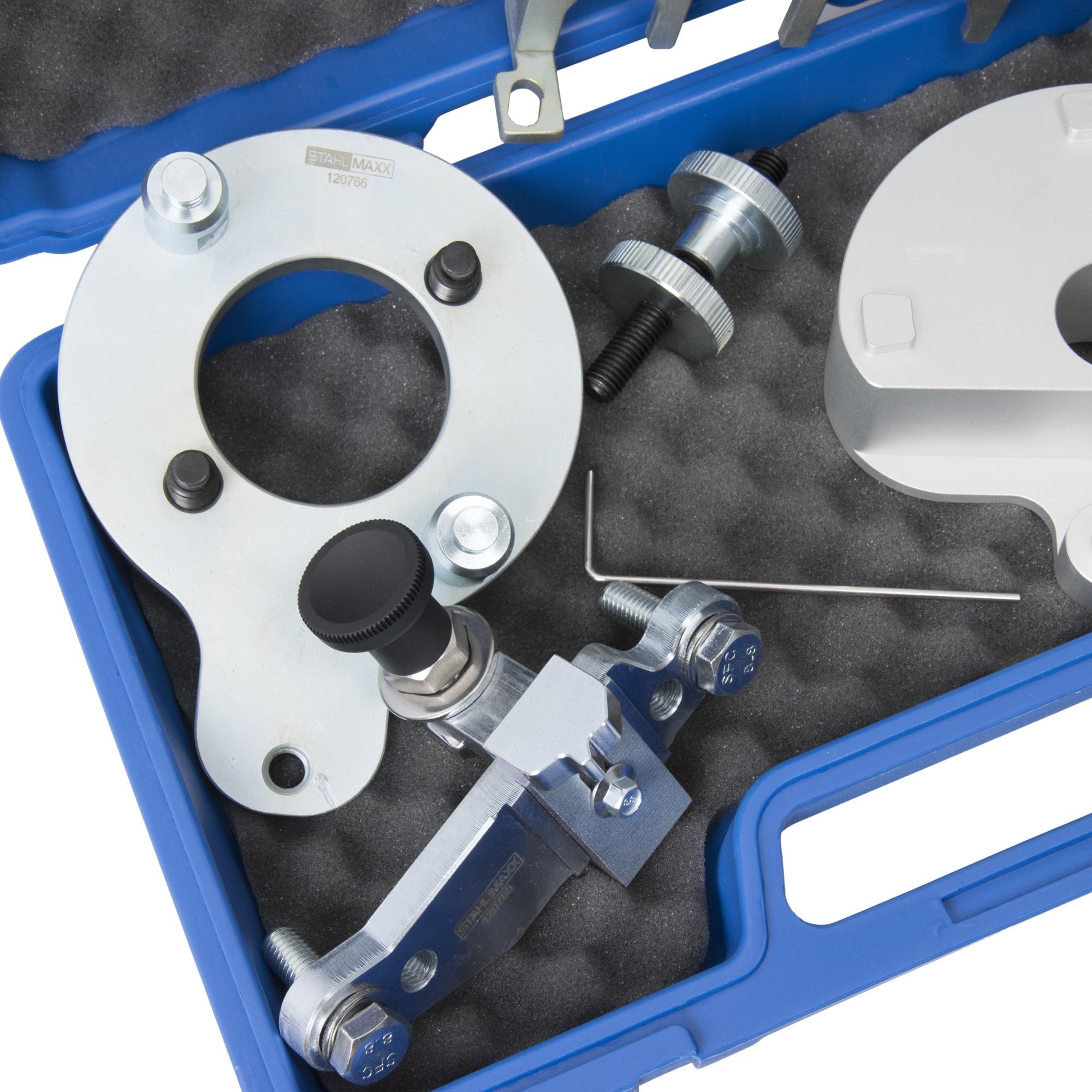

Art.-Nr. 120766 Halter Schwingungsdämpfer inkl. Adapterstifte, zu verw. wie EN-52438-100, EN-52438-400

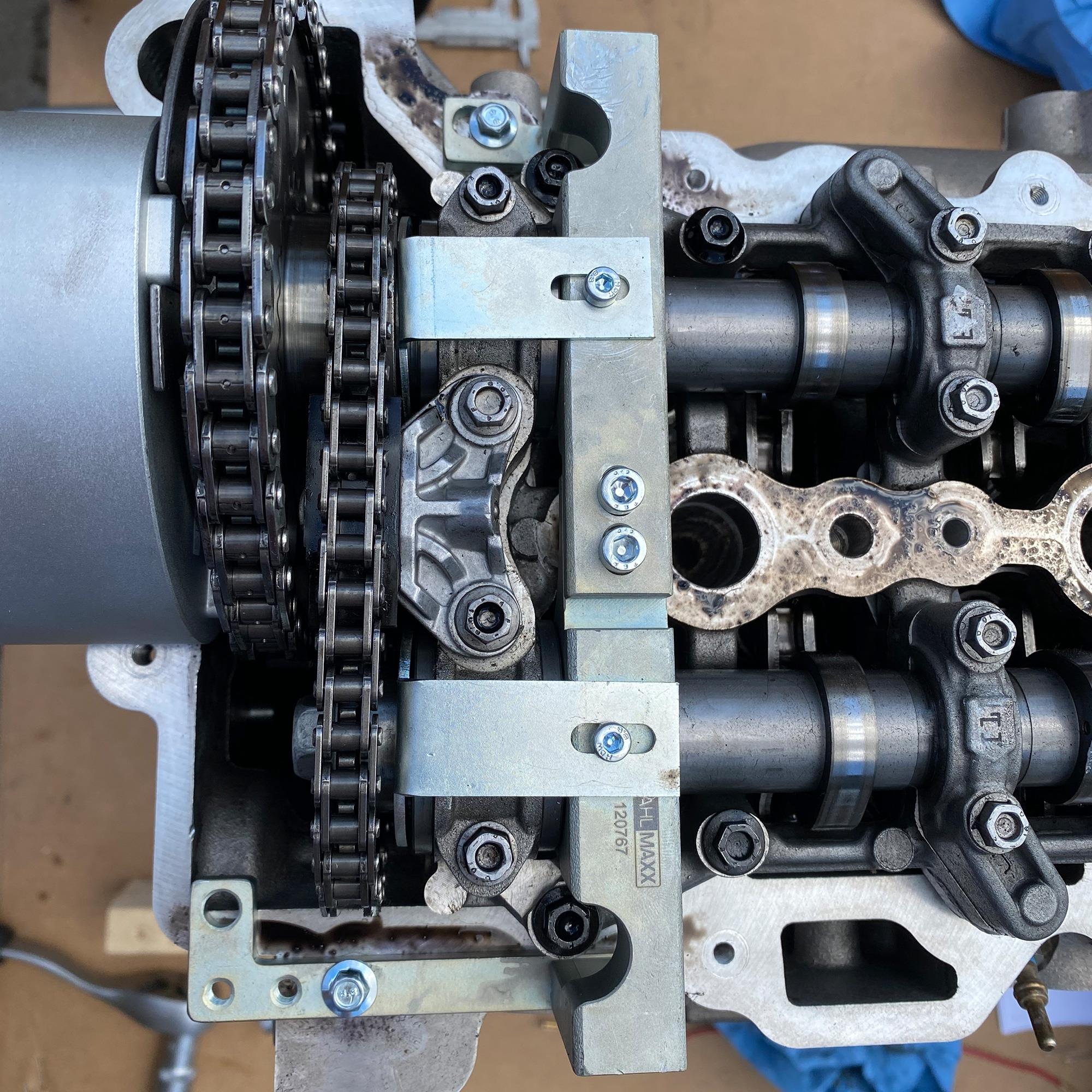

Art.-Nr. 120767 Arretierwerkzeug Nockenwelle, zu verw. wie EN-52769

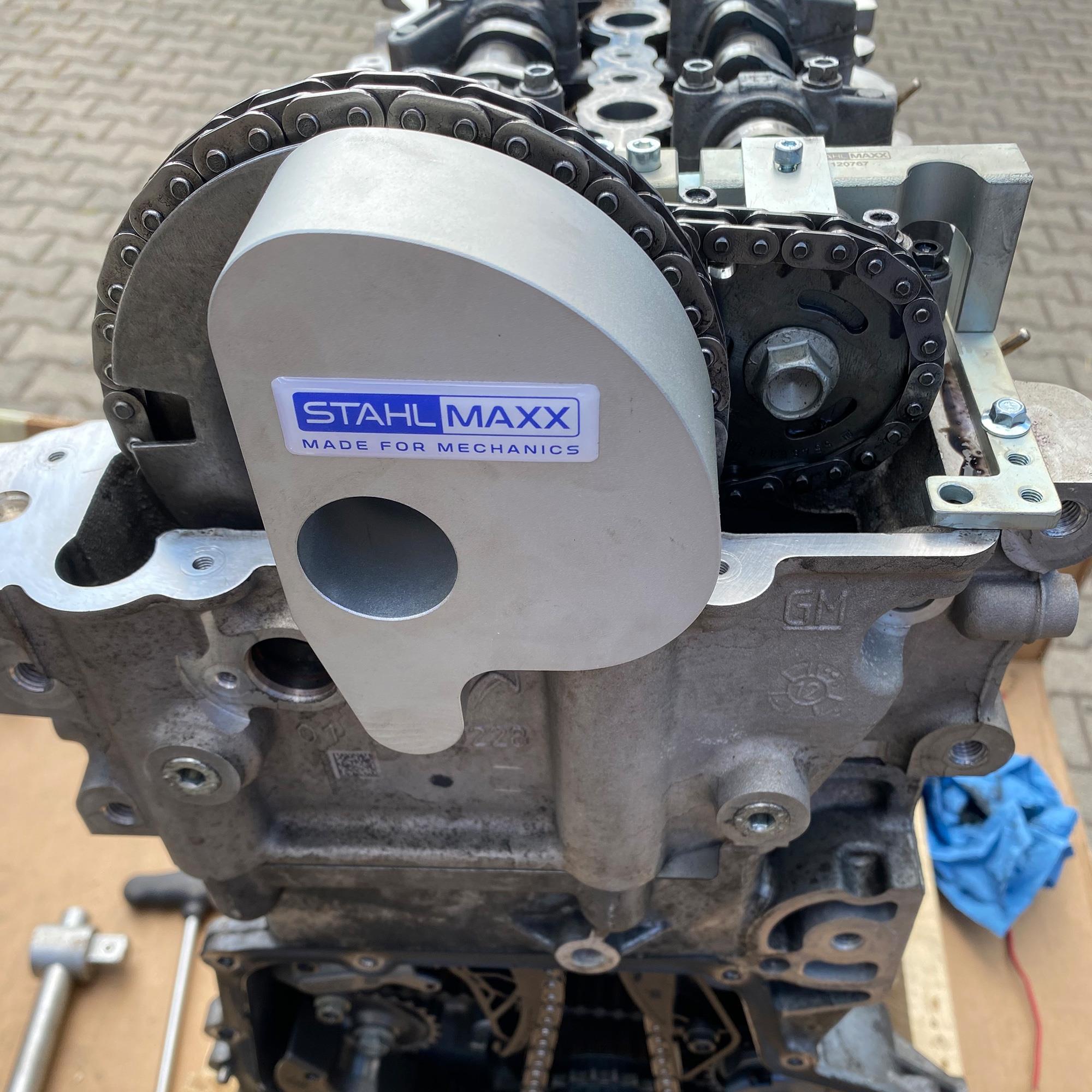

Art.-Nr. 120769 Positionierwerkzeug Impulsgeberrad Sensor, zu verw. wie EN-52771

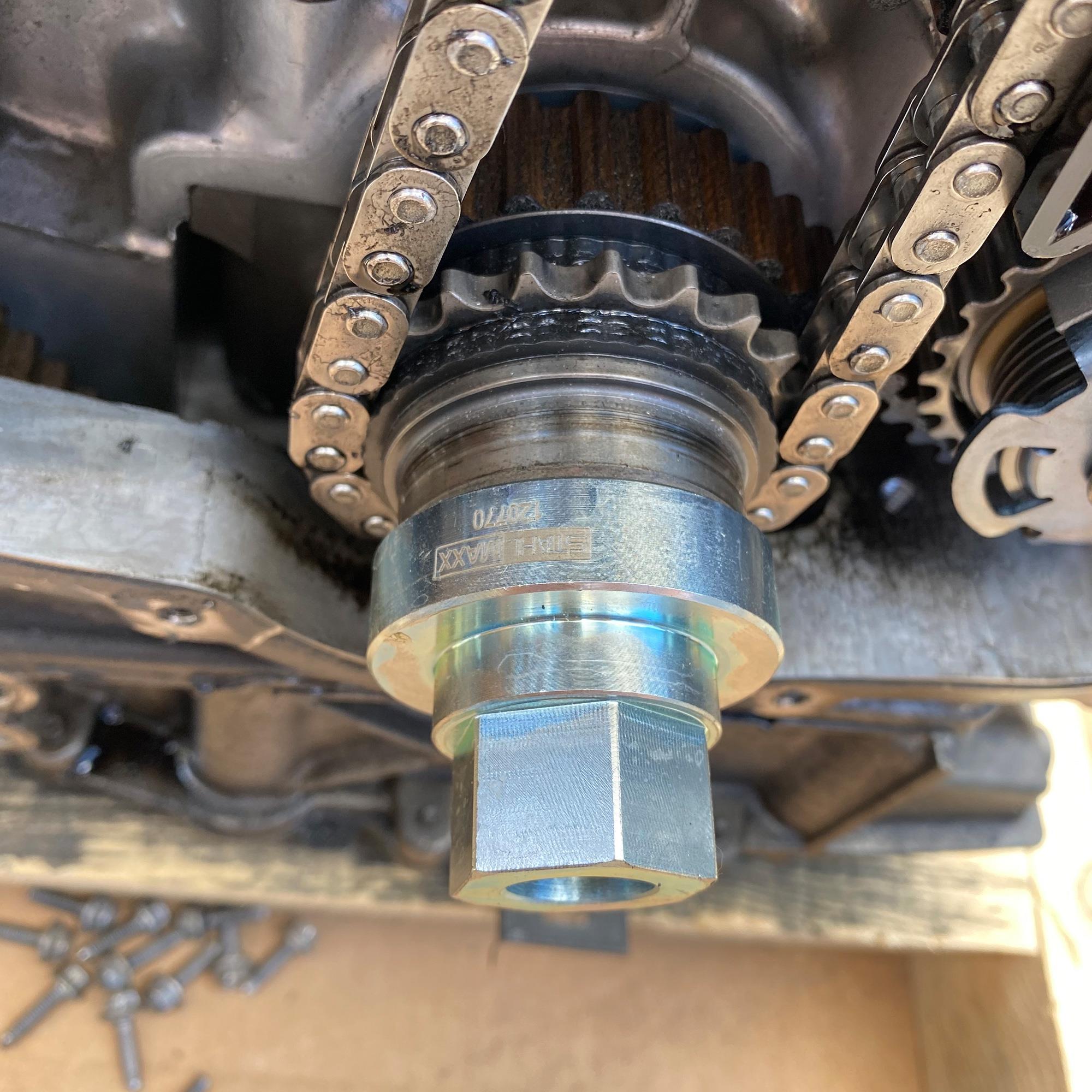

Art.-Nr. 120770 Dreh- und Gegenhaltewerkzeug Kurbelwelle, zu verw. wie EN-52783
Art.-Nr. 51003 stabiler Aufbewahrungskoffer

empfohlenes Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 31017 Drehwinkel-Messgerät als Alternative, zu verw. wie EN-45059
Art.-Nr. 121148 Drehmomentvervielfältiger für Ford EcoBoost, ECOnetic, zu verw. wie 303-1611 (Reptools)
Art.-Nr. 118698 Drehmomentvervielfältiger für Ford EcoBoost, ECOnetic, zu verw. wie 303-1611 (Stahlmaxx)

zur Demontage / Montage der Nockenwellen:
Art.-Nr. 120768 Nockenwellenniederhalter, Leiterrahmen, zu verw. EN-52770
Art.-Nr. 106651A Abzieher für Kurbelwellen-Kettenrad

zum Einstellen der Ausgleichswellen:
Art.-Nr. 112170 Sperrwerkzeug für Ausgleichswelle, für Opel F15, D15 LXD Motoren, wie EN-52768

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
