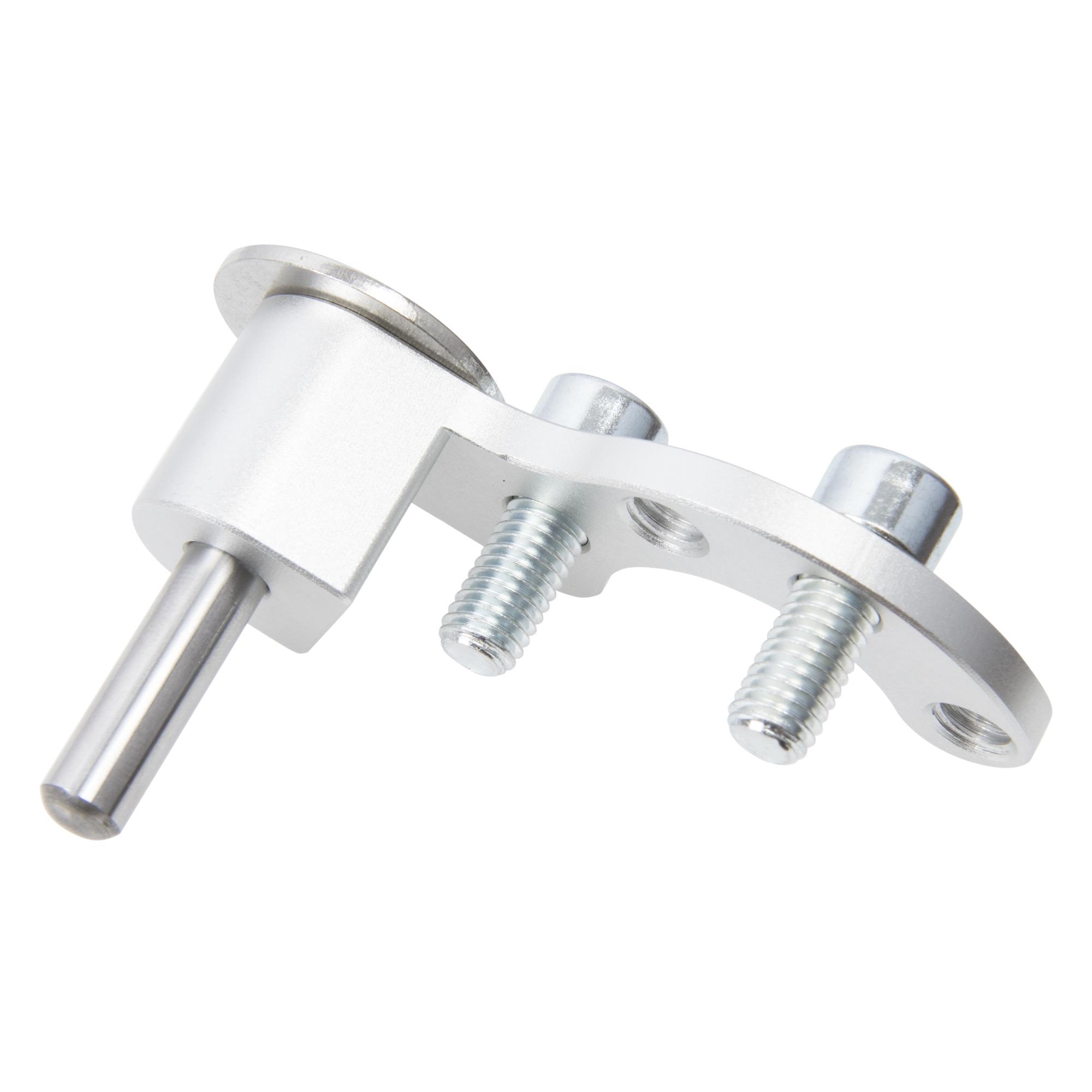

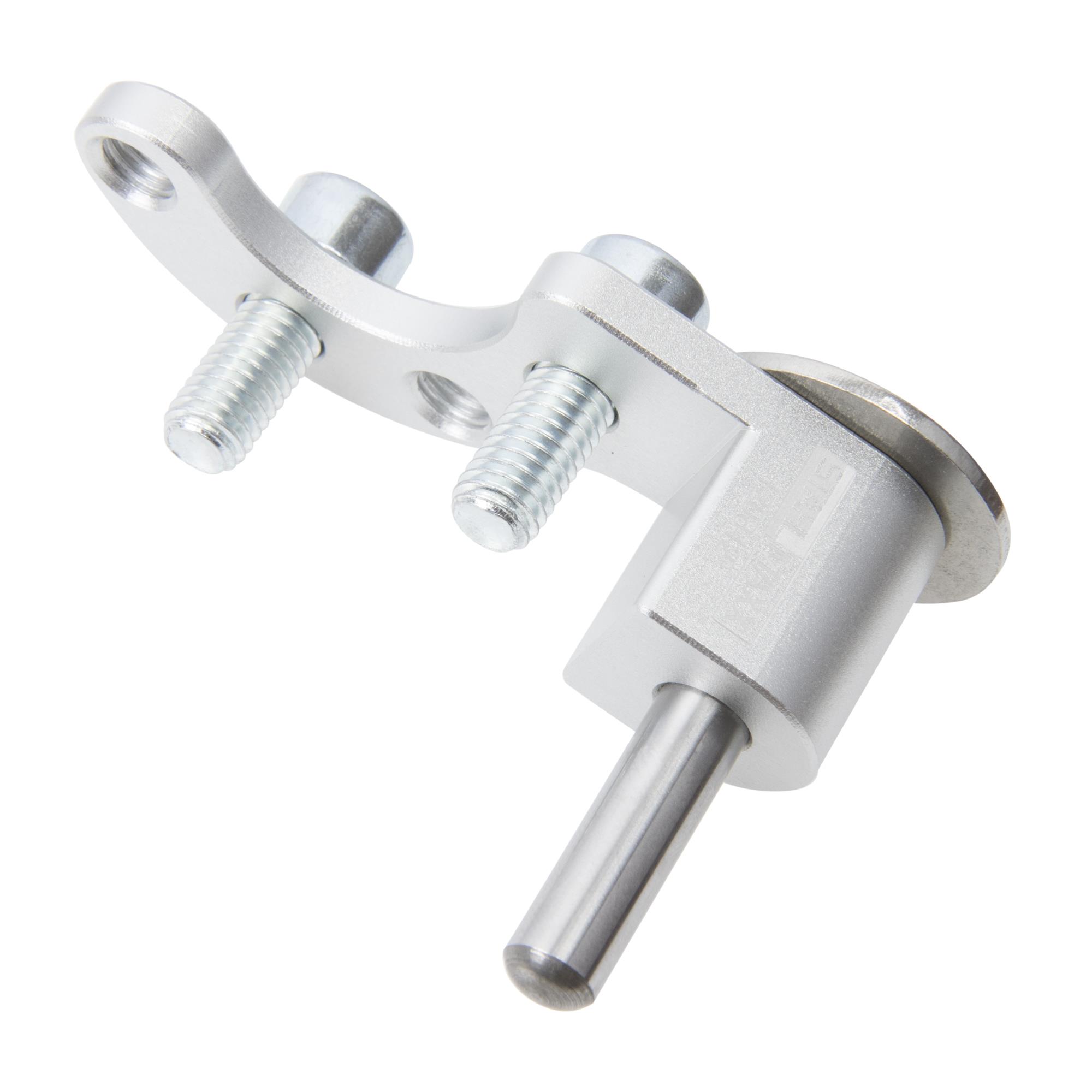

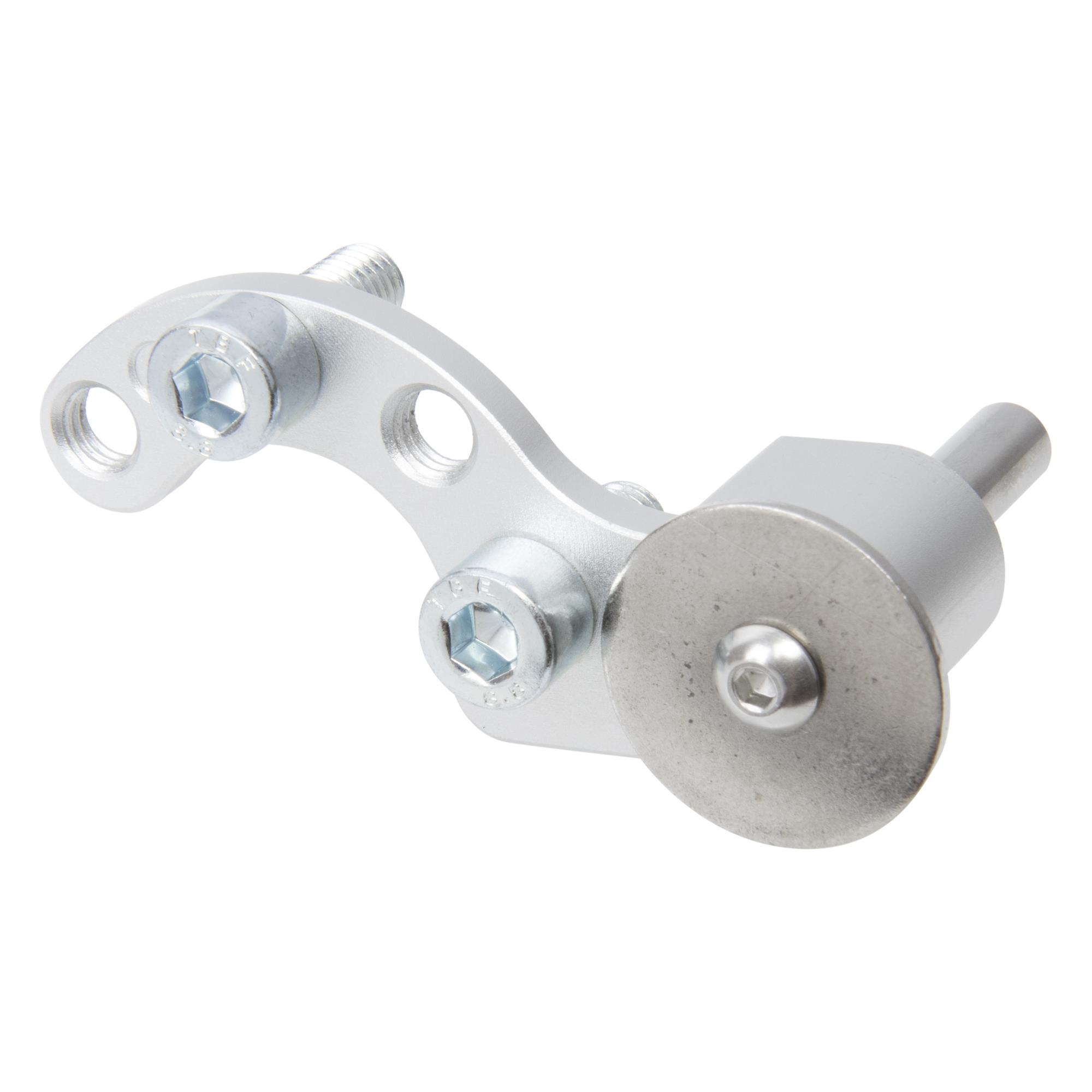

Kurbelwellenfixierung 3in1 für VAG 1.2L, 1.4L, 1.6L, 1.9L, 2.0L, wie T10050, T10100, T10490

Dieses Spezialwerkzeug zur Kurbelwellenarretierung auf OT passt für alle VAG Diesel Motoren die entweder das Werkzeug wie T10050, T10100 oder T10490 benötigen. Es deckt die komplette Motorenbaureihe der 1.2L / 1.4L / 1.6L / 1.9L und 2.0L Diesel ab Baujahr 2004 ab. Dabei spielt es keine Rolle ob es sich um einen Common Rail oder Pumpe-Düse Motor handelt.

Da dieses Spezialwerkzeug die Einstellposition über beide Schraubenlöcher und den Führungspin der Kurbelwellenriemenscheibe bestimmt, passt es bei allen Varianten.

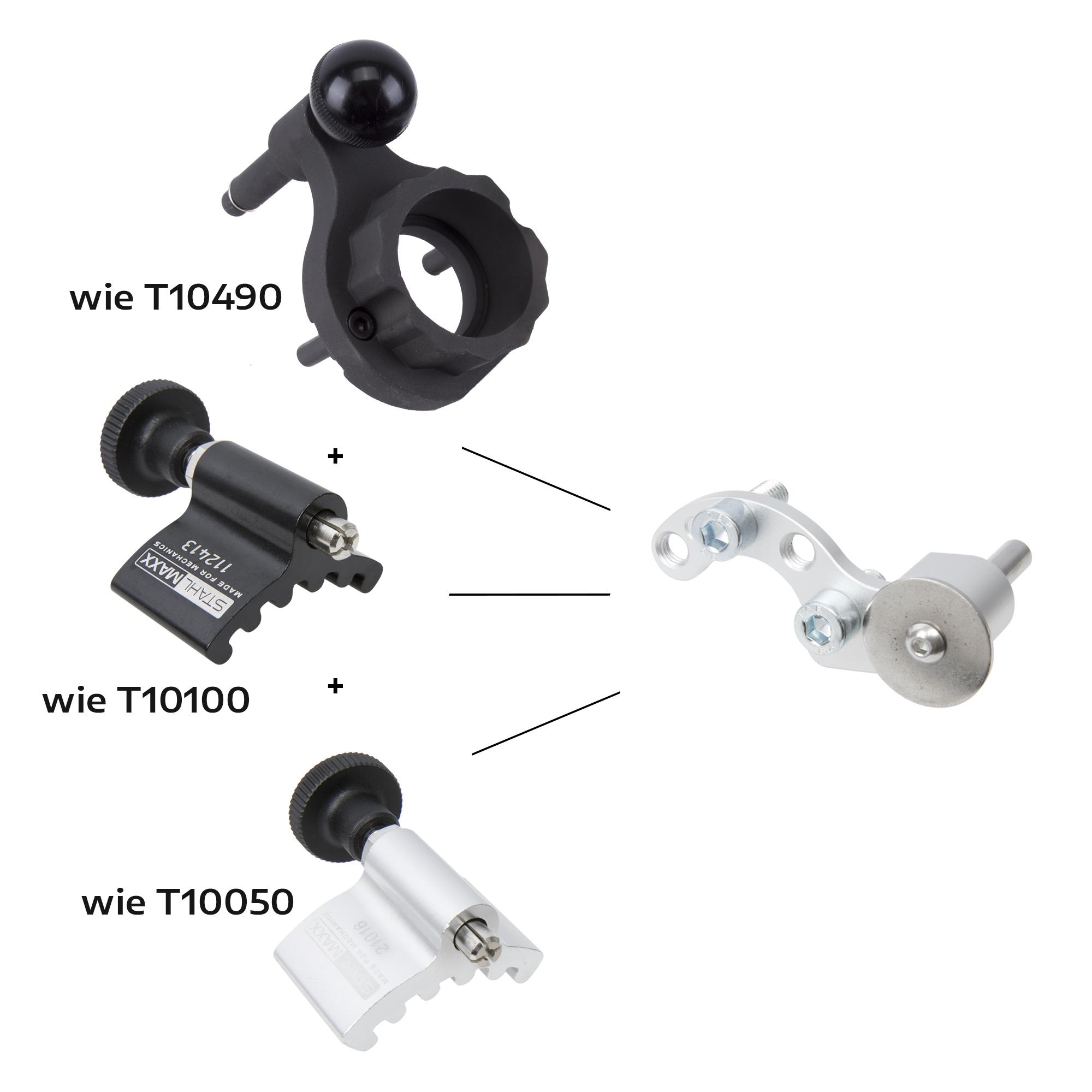

OE- und Standardwerkzeuge wie z.B. die "Halbmond-Werkzeuge" T10050 oder T10100 bedienen sich hier einer Pfeilmarkierung und die neuere Arretierung T10490 über die Befestigungsschrauben.
Der Führungspin und auch die Befestigungslöcher liegen bei allen Motoren (OT 1 Zylinder) an der gleichen Position, sodass alle drei früheren Werkzeuge gegen dieses ersetzt werden können.

Anwendung:

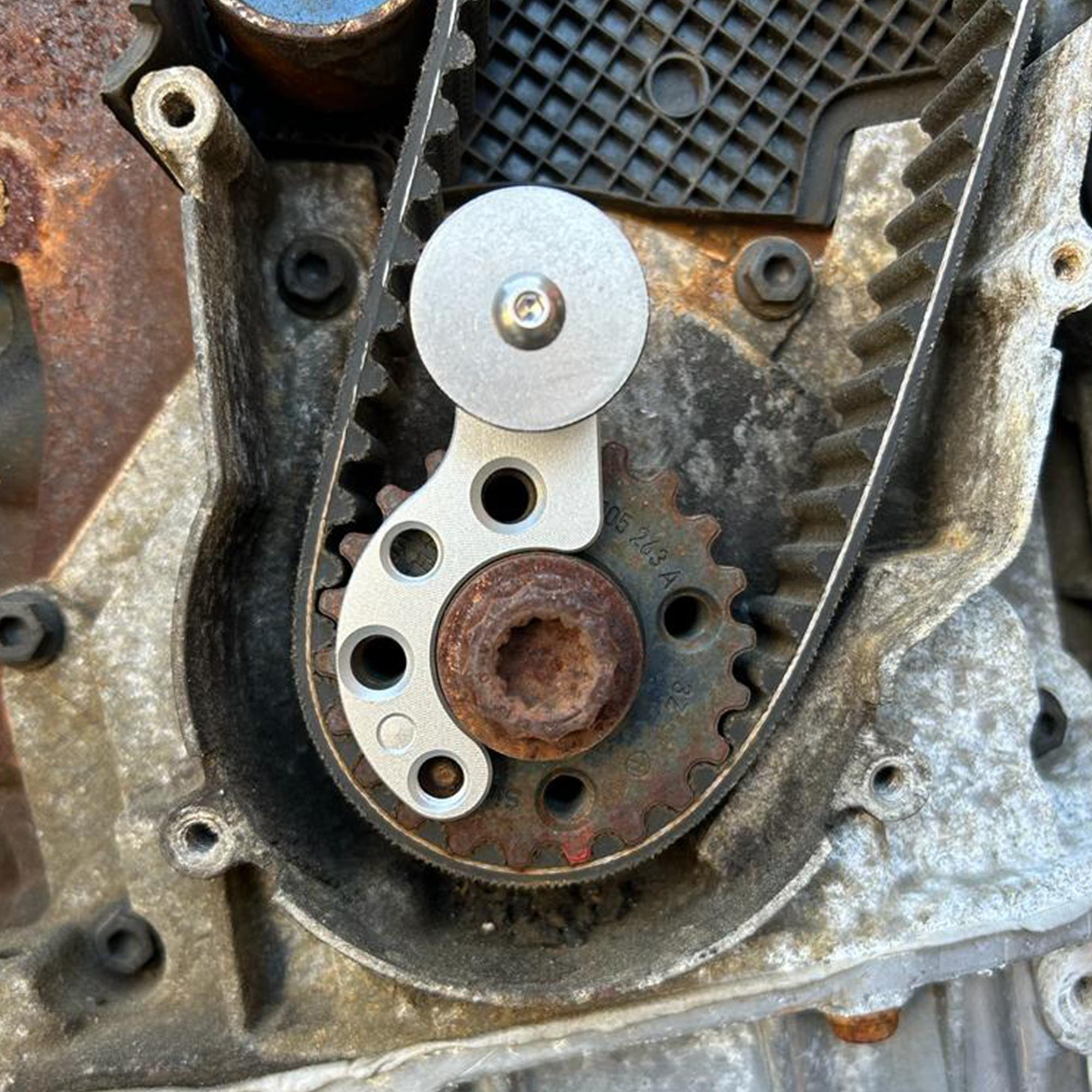

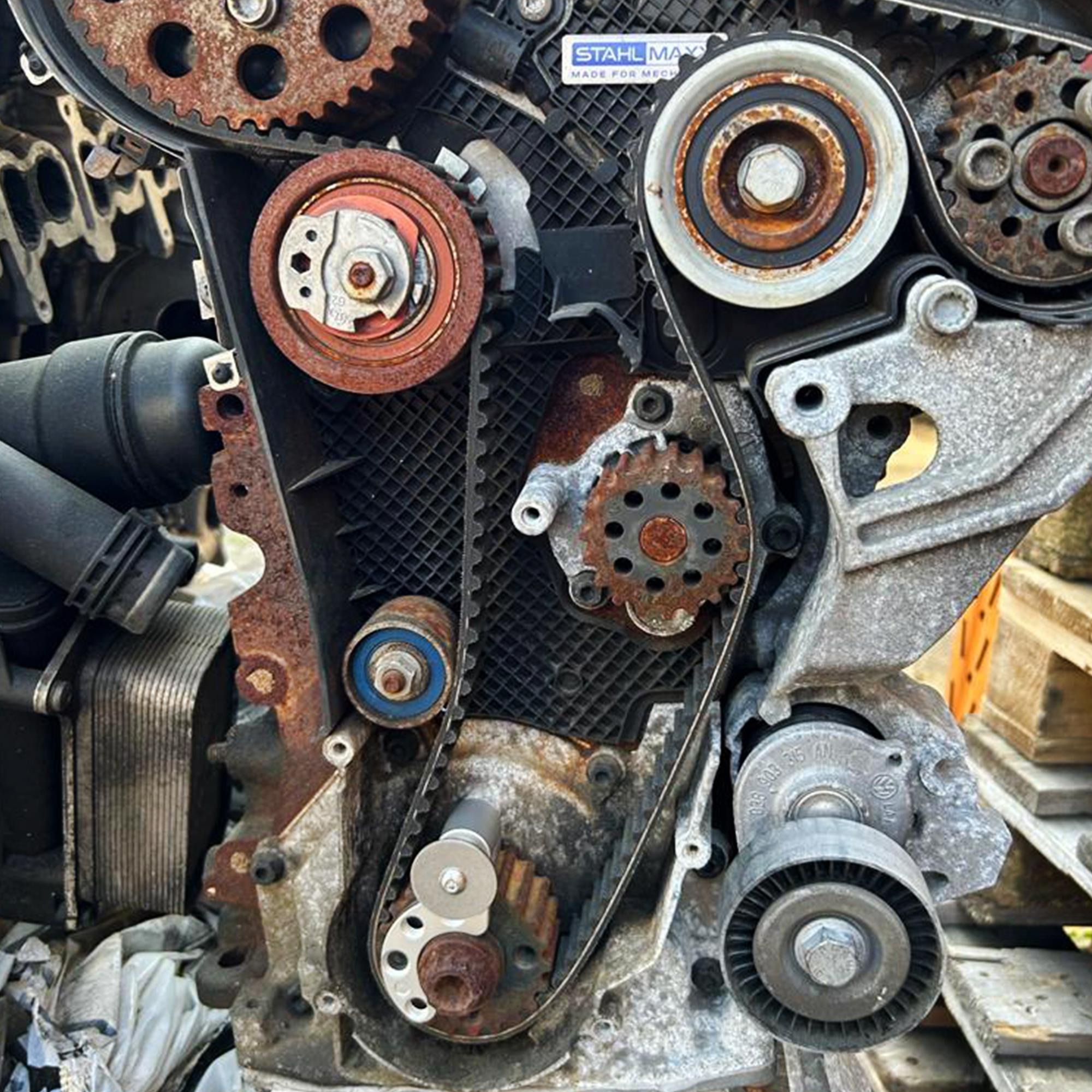

Zur Arretierung wird das Werkzeug an der oberen und (in Draufsicht) linken Befestigungsbohrung angeschraubt. Der Führungspin der Kurbelwellenriemenscheibe wird in der Versenkung aufgenommen. Die Kurbelwelle kann am Werkzeug oder an der Zentralschraube gedreht werden, bis der Einsteckdorn in die hierfür vorgesehene Steuerzeiten-Bohrung einrasten kann.
Durch das Anschrauben besteht keine Gefahr eines Herausfallens, was bei den "Halbmond-Werkzeugen" beim Auflegen des Zahnriemens durchaus vorkommen kann.

Hinweis: Die 2 eingearbeitete Gewindebohrungen haben lediglich die Funktion der Aufbewahrung beider Schrauben und ansonsten keine weitere Funktion.

passend für folgende Motorcodes:
ATJ, AUY, AVB, AVF, AWX, AXR, AYZ, BAY, BHC, BKC, BLS, BSS, BST, BSU, BUK, BUZ, BVA, BVE, BVF, BVG, BVH, BWV, BXE, BXF, BXJ, CAAA, CAAB, CAAC, CAAD, CAAE, CAGA, CAGB, CAGC, CAHA, CAHB, CAYA, CAYB, CAYC, CAYD, CAYE, CBAA, CBAB, CBAC, CBBA, CBBB, CBDA, CBDB, CBDC, CBEA, CCHA, CCHB, CCTA, CDBA, CDCA, CEGA, CFCA, CFFA, CFFB, CFFD, CFFE, CFGB, CFGC, CFGD, CFHA, CFHB, CFHC, CFHD, CFHE, CFHF, CFJA, CFJB, CFWA, CGLA, CGLB, CGLC, CGLD, CGLE, CJAA, CJCA, CJCB, CJCC, CJCD, CKFB, CKFC, CKTB, CKTC, CKUB, CKUC, CLCA, CLCB, CLHA, CLHB, CLJA, CLLA, CLLB, CLNA, CMEA, CMFA, CMFB, CMGA, CMGB, CNEA, CNEB, CNFA, CNFB, CNHA, CNHC, CRBB, CRBC, CRBD, CRFA, CRFC, CRFD, CRKA, CRKB, CRLB, CRLC, CRLD, CRMB, CRUA, CRVA, CRVC, CSHA, CSLA, CSLB, CSLC, CSNA, CSUA, CSUB, CSUD, CSUE, CUAA, CUNA, CUPA, CUSA, CUSB, CUTA, CUUA, CUUB, CUUD, CUUE, CUUF, CUVA, CUVB, CUVC, CUVD, CUVE, CUWA, CUXA, CVCA, CWXB, CWXC, CXEB, CXFA, CXGA, CXGB, CXGC, CXHA, CXHB, CXMA, CXXA, CXXB, CYKA, CYKB, CYLA, CYZA, CYZB, CZHA, CZJA, DBBA, DBGA, DBGB, DBGC, DBKA, DCXA, DCYA, DCYB, DCZA, DDAA, DDCA, DDCB, DDDA, DDYA, DDYB, DEJA, DEJB, DELA, DESA, DETA, DETB, DEUA, DEUB, DEUC, DEZB, DEZD, DEZE, DEZF, DFBA, DFCA, DFEA, DFEB, DFFA, DFGA, DFGB, DFHA, DFLA, DFLD, DFMA, DFSA, DFSB, DFSC, DFSD, DFSE, DFSF, DFTA, DFTB, DFTC, DFUA, DFVA, DGCA, DGMA, DGTA, DGTC, DGTD, DGTE, DJGA, DLTA, DLTC, DLUA, DLUB, DSRA, DSRB, DSTB, DSUB, DSUD, DTNB, DTPA, DTRA, DTRC*, DTRE*, DTRF*, DTSA, DTSB, DTTA, DTTC, DTUA

*Ford identische Motoren / Motorcodes

zu verwenden wie:
VAG T10050, VAG T10100, VAG T10490
Ford 303-1748

im Überblick:
✔ 3 in 1 Werkzeug
✔ Befestigung durch Schrauben
✔ Hochwertige Materialien und Verarbeitung

Lieferumfang:
1 x Kurbelwellenfixierung 3in1 für VAG 1.2L, 1.4L, 1.6L, 1.9L, 2.0L, wie T10050, T10100, T10490

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 50002 Universaler Nockenwellenrad-Gegenhalter, wie T10172 oder 3036
Art.-Nr. 116173 Montagewerkzeug für Wellendichtring / Kurbelwelle, wie VAG T10053
Art.-Nr. 16048 Gegenhalterschlüssel für Kurbelwelle, wie VAG / VW 3415, T30004

Für 1.2, 1.4, 1.6 und 2.0 L CommonRail Motoren
Art.-Nr. 112908 Absteckstift, wie OEM 3204 / T10060A / T40098
Art.-Nr. 16019 Absteckstift für die Einspritzpumpe und Nockenwelle, wie VW 3359
Art.-Nr. 112899 Nockenwellengegenhalter, wie OEM T10051
Art.-Nr. 21009 Winkelschraubendreher, wie OEM T10264
Art.-Nr. 21008 Arretierwerkzeug für Spannrolle, wie OEM T10265
Art.-Nr. 106352 Absteckstift Hochdruckpumpe und Nockenwelle, wie OEM T10492

Für 1.9L Pumpe Düse Motoren
Art.-Nr. 21019 Zahnriemen-Spannrollen-Schlüssel, wie VAG V159
Art.-Nr. 16019 Absteckstift für die Einspritzpumpe und Nockenwelle, wie VW 3359

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
