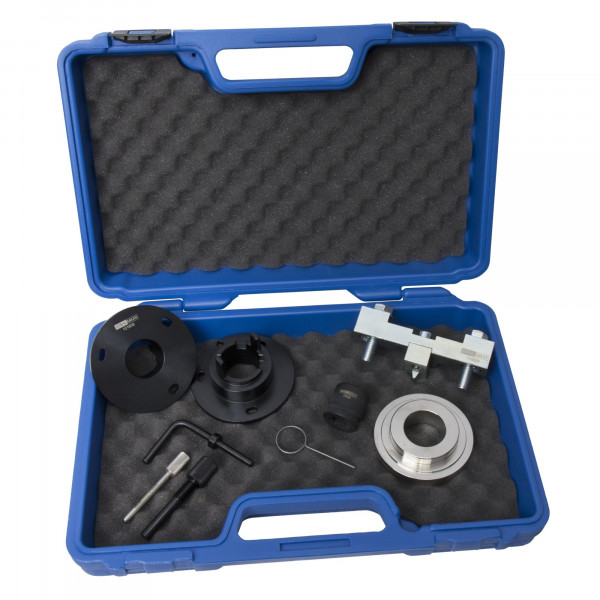

Motoreinstellwerkzeug Steuerkette für 1,0L Ford Eco Boost II (FOX) ab 2018 - Leihwerkzeug

Die neueren 1,0L Ford EcoBoost (steuerketten-getriebene FOX Motoren) benötigen gegenüber der alten Version ein geändertes Einstellwerkzeug an den Nockenwellen, sowie ein anderes Schwungradfixierwerkzeug der Kurbelwelle. Dieses Steuerzeitenwerkzeug ist daher Voraussetzung für eine fachmännische Reparatur und korrektes Einstellen der Steuerzeiten.

HINWEIS: Das Fixieren der Nockenwellenversteller in Einstellposition wird bei angebautem Steuerkettenstirndeckel erreicht.
Die Einstellwerkzeuge werden hierfür an die Auslass- und Einlass-Nockenwellenöffnungen mit jeweils 3 Schrauben mit 7 Nm fixiert.
Sie dienen gleichzeitig als Haltewerkzeug zum Lösen und Festziehen der Nockenwellenversteller – achten Sie darauf, dass diese bündig anliegen!
Die Kurbelwellenriemenscheibe muss ebenso abgesteckt werden, hierfür die Bohrung auf 12 Uhr bringen.

Von Ford wird ein Drehmomentvervielfältiger 1:5 empfohlen. (z. B. Art.-Nr. 121148)
Anzugsdrehmomente Kurbelwelle:
60 Nm + 5 x 90 Grad Winkelanzug.
Nach Umrechnung ergibt sich ohne Vervielfältiger ein Drehmoment von 300 Nm und 1 x 90 Grad

passend für folgende Motorcodes:
B3DA, B7DA, B7JA, B7JB, B7JC, B7JE, BZJA, B7DC, M0JA, M0JB, M0DC, B3GA, B3GB

passend für folgende Fahrzeuge:
Ford: C-MAX, Fiesta VII, Focus IV, Puma, Tourneo, Transit Connect

zu verwenden wie:
303-732, 303-1603, 303-1604, 303-1661-1, 303-1661-2, 303-1661-3, 303-1643, 310-018

ggf. benötigte Anzugsdrehmomente:
Nockenwellenräder: 25 Nm, dann 70 Nm, 90° lösen, 55 Nm + 35 Grad
Zentralschraube Kurbelwelle: 25 Nm, dann 70 Nm, jetzt Drehmoment Vervielfältiger Art.-Nr. 121148 anbauen, dann 60 Nm + 5 x 90 Grad
Gleitschienen: 10 Nm
Kettenspanner: 10 Nm
Zylinderkopfhaube: 5 Nm, dann 10 Nm, nochmals 10 Nm
Wasserpumpe (muss mit 5 Nm gegen Uhrzeigersinn gehalten werden): 5 Nm dann 10 Nm
Ölwannenschrauben: 5 Nm, dann 10 Nm (an Getriebe 5 x 48 Nm)
Zündkerzen: 15 Nm
Kraftstoffverteilerrohr: 15 Nm, dann 23 Nm
Kurbelwinkel-/Drehzahlsensor: 10 Nm
Nockenwellenpositionssensor: 10 Nm
Magnetschalter Nockenwellenversteller: 7 Nm

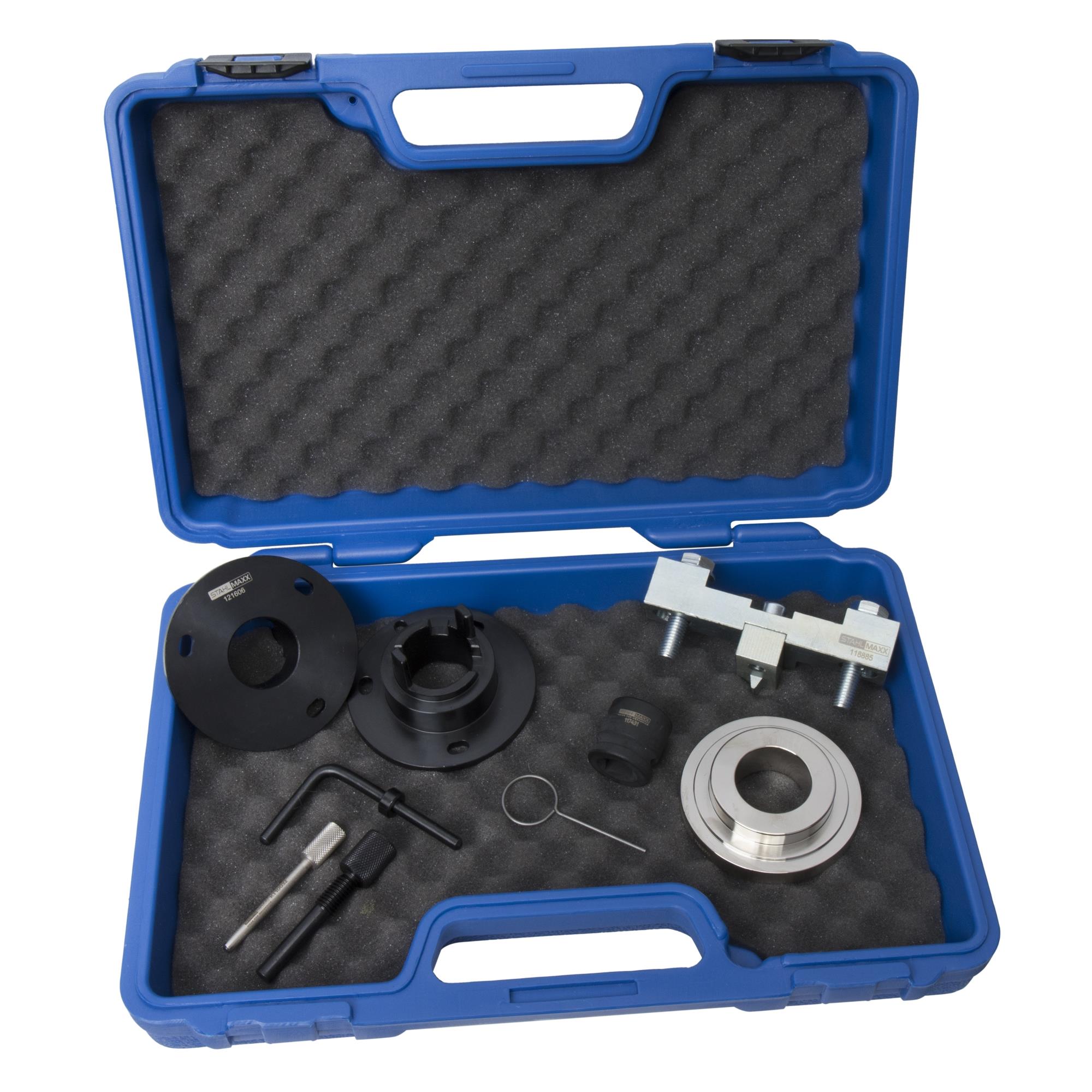

Lieferumfang:

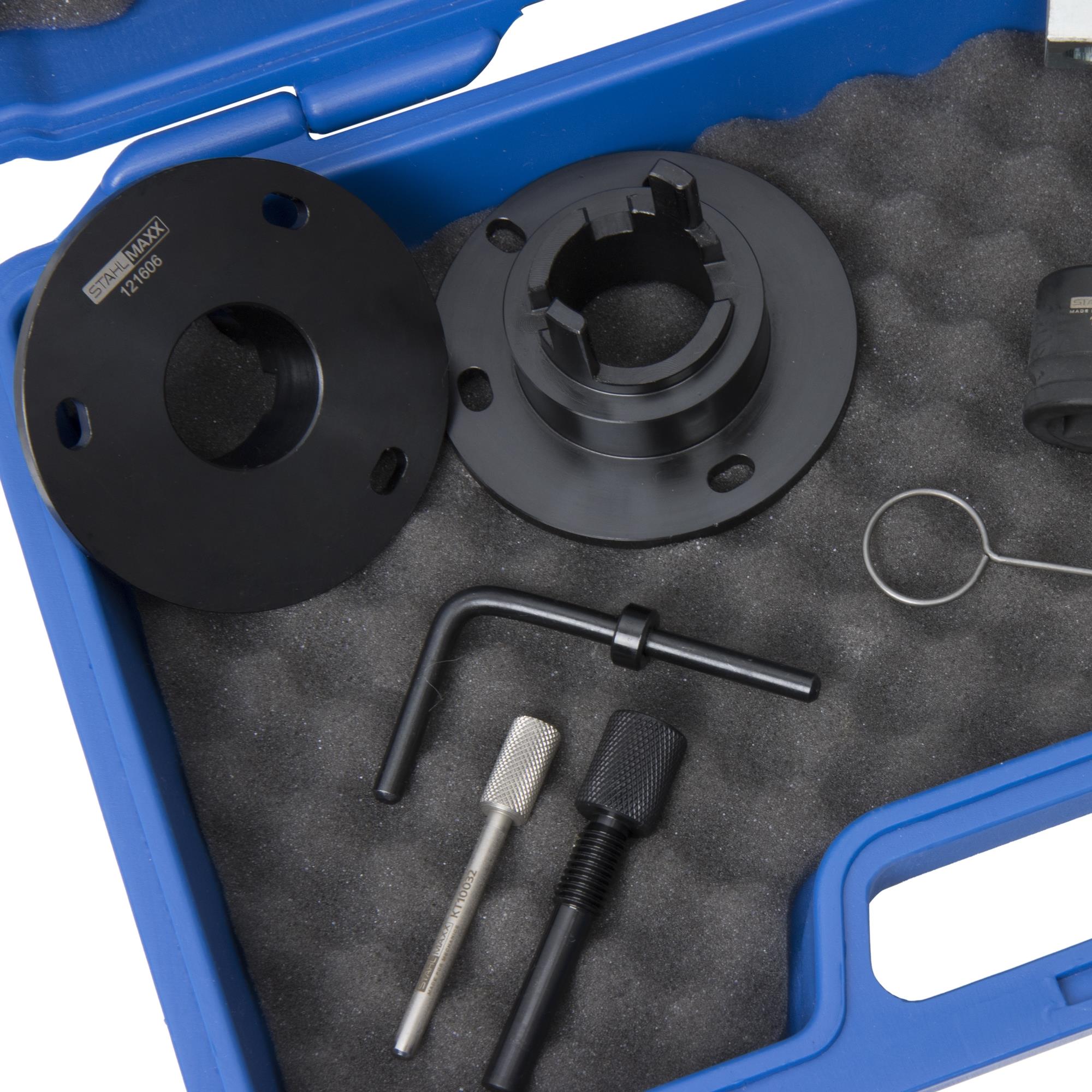

Art.-Nr. 121606 Einstellwerkzeug Aus-und Einlassnockenwelle, zu verw. wie 303-1661-1 / 303-1661-2 / 310-018
Art.-Nr. 117431 Stecknuss für VCT-Modul FORD, zu verw. wie 303-1661-3

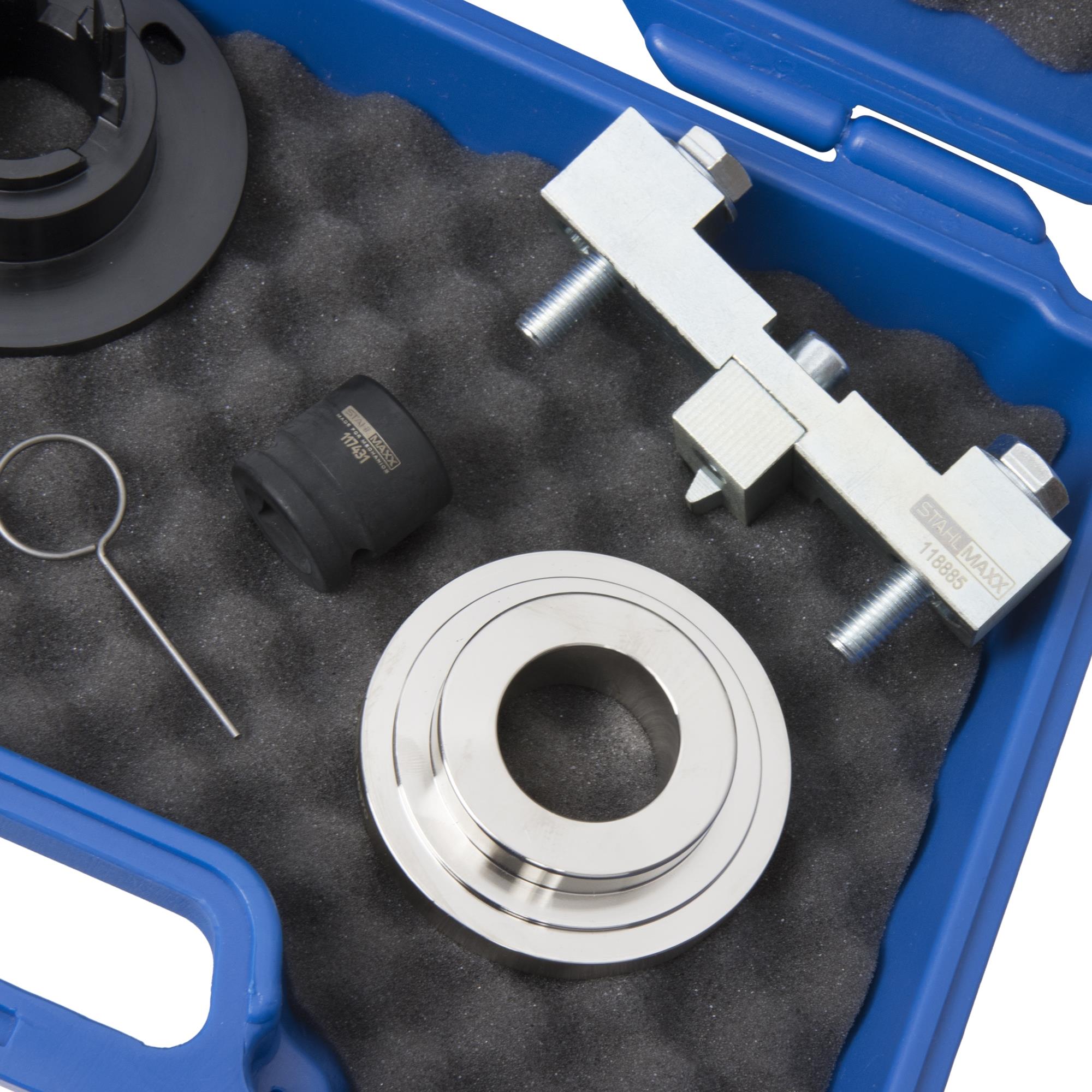

Art.-Nr. 118885 Schwungrad Blockierwerkzeug, zu verw. wie Ford 303-1643
Art.-Nr. 121605 Fixierschraube Kurbelwelle, zu verw. wie 303-1604
Art.-Nr. 112906 Sperrstift Kettenspanner
Art.-Nr. KT10032 Absteckdorn Kurbelwellenriemenscheibe, zu verw. wie 303-732
Art.-Nr. 116370 Montagehilfe für Kurbelwellendichtring stirnseitig, zu verw. wie 303-1603
Art.-Nr. 51003 stabiler Aufbewahrungskoffer

empfohlenes Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 118698 Drehmomentvervielfältiger Ford EcoBoost, ECOnetic, zu verw. wie 303-1611

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!

Mietwerkzeug!

Dieses Werkzeug vermieten wir gegen eine geringe Gebühr zzgl. Kaution für eine Woche.
Die Kaution erhalten Sie nach Rückgabe des Werkzeugs wieder erstattet.
Rufen Sie uns an oder schreiben Sie uns eine Mail, um die Verfügbarkeit, den Preis und den Zeitraum zu klären.
