Steuerzeitenwerkzeug für Fiat & Jeep – 1.6L E-torQ mit 55263842, 55268036 Steuerkette - Leihwerkzeug

Dieses Set beinhaltet alle benötigten Spezial-Werkzeuge für den Steuerkettenwechsel an der Motorgeneration E6 e-Torque. Die Motorenreihe wurden vorallem zuerst in Fiat 500x, Tipo und Egea sowie im Jeep Renegade verbaut. Um die Steuerkette auszubauen muss diese zusammen mit dem Nockenwellenrad entnommen und ebenso das Kurbelwellen-Zahnrad abgezogen werden. Die Nockenwelle wird getriebeseitig in Position gebracht, die Kurbelwelle durch ein stirnseitig angebrachtes Fixierwerkzeug.

passend für folgende Motorcodes:
55263842, 334AXE1A, 55268036, 356SXE11

Vorgehensweise:

Ausbau:

• Ansaugkrümmer und Ventildeckel entfernen
• Keilrippenriemen mit Riemenspanner entfernen
• Klimakompressor und Anlasser ausbauen
• Schwungrad fixieren und die Zentralschraube KW lösen
• Wasserpumpenriemenscheibe und Stirndeckel abbauen
• Kettenspanner, Motorlagerung und Dichtstopfen im Stirndeckel ausbauen
• Nockenwelle arretieren, das Nockenwellenrad lösen und zusammen mit der Kette abbauen
• Nockenwellenlagerdeckel und die Kettenführungs-und Spannschiene demontieren
• Das Kurbelwellenkettenrad mithilfe eines Abziehers abziehen (wir empfehlen. Art.-Nr. 106651A)

Einbau in Umgekehrter Reihenfolge.
Beim Wiederauflegen der Steuerkette sind die Markierten Kettenglieder mit den Markierungen der Räder gleichzusetzen.

ggf. benötigte Drehmomente:
Zündspule: 8 - 10 Nm
Ventildeckel: 10 - 14 Nm
Anlasser: 36 - 44 Nm
Kurbelwellenriemenscheibe: 40 Nm + 55 Grad (Schraube erneuern)
Nockenwellenrad: 115 Nm
Nockenwellenlagerdeckel: 9 - 11 Nm
Klimakompressor: 23 - 27 Nm
Antriebsriemenspanner: 8 - 10 Nm
Umlenkrolle Antriebsriemen: 31 - 38 Nm
Steuergehäusedeckel: (M6) 30 Nm
Steuergehäusedeckel: (Torx-Schrauben) (M6) 12 Nm (M8) 30 Nm
Steuerkettenspanner: 57 - 69 Nm
Führungsschiene und Spannschiene: 23 Nm
Generator: 22 - 28 Nm
Wasserpumpe: 25 - 31 Nm

zu verwenden wie:
2000033600, 2000040946, 2000041300, 2028500090, 2028600090

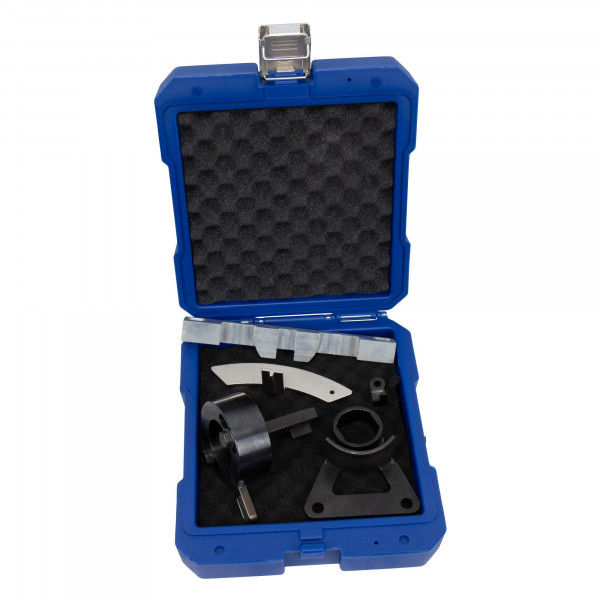

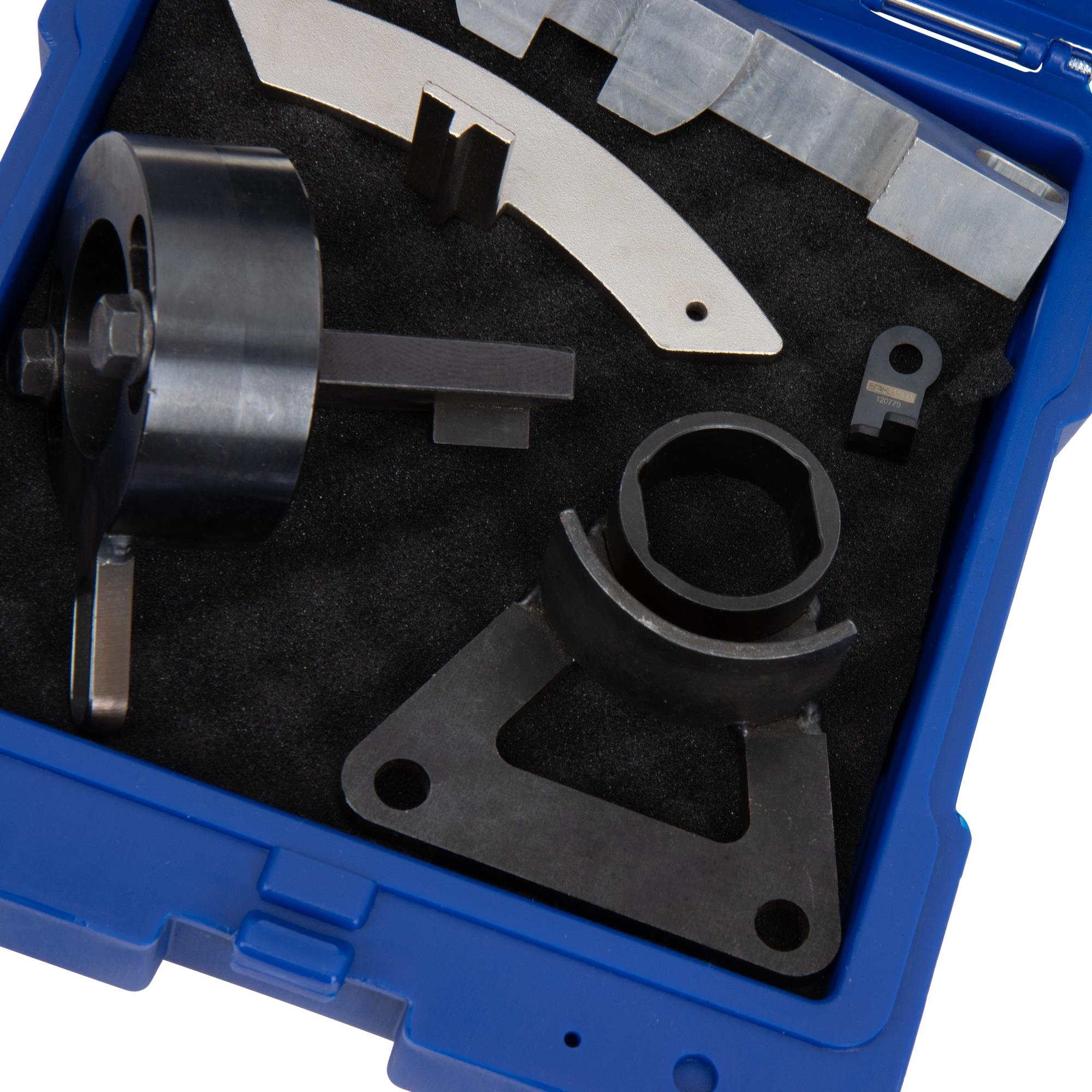

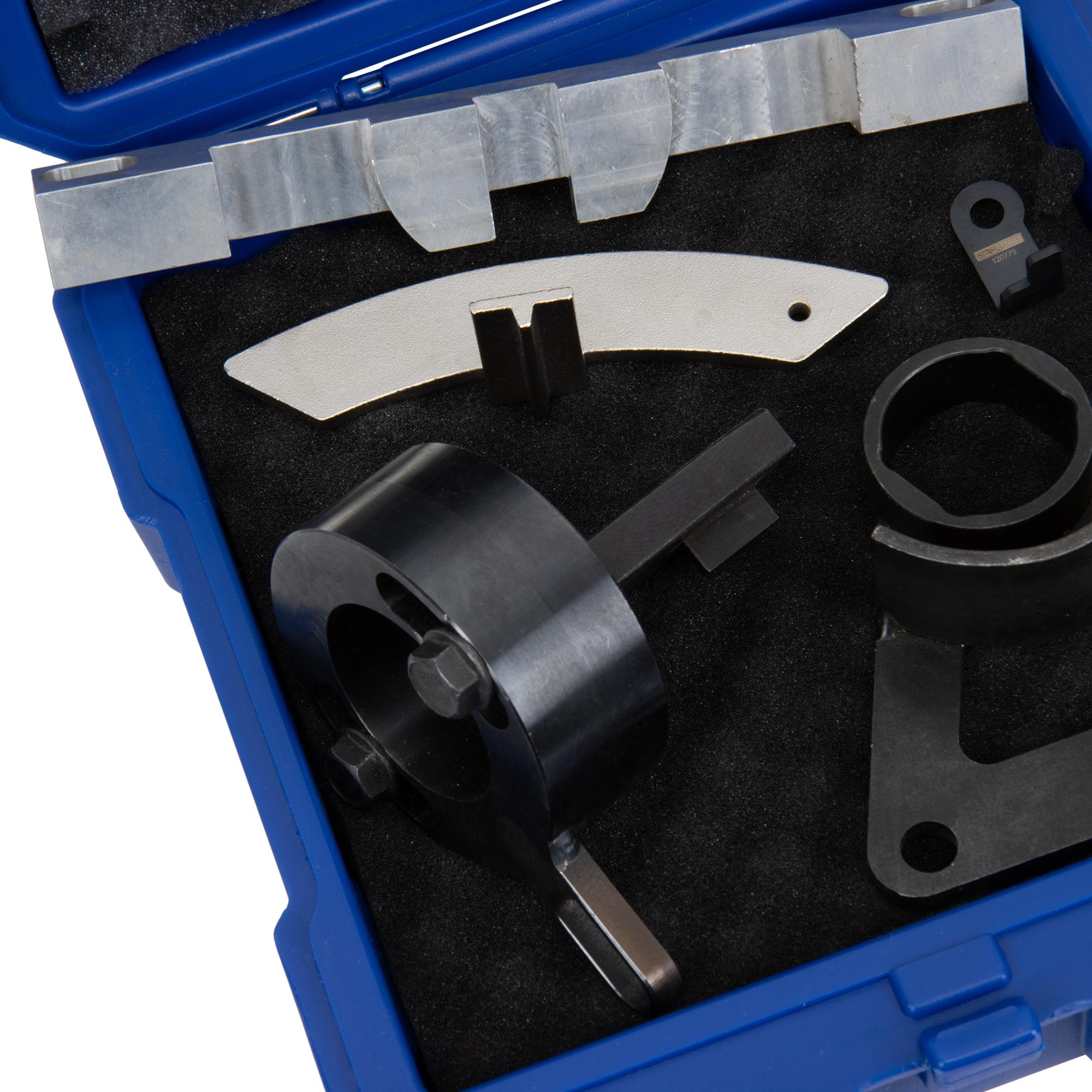

Lieferumfang:
Art.-Nr. 120778 Nockenwellenfixierung 1,6L Fiat / Jeep, wie 2028600090 / 2.028.600.090
Art.-Nr. 120776 Kurbelwellen Positionierwerkzeug für Jeep Fiat 1,6L, wie 2028500090
Art.-Nr. 120777 Schwungradarretierung 1,6L Fiat / Jeep Fiat, Chrysler, Jeep, wie 2000041300, 2.000.041.300
Art.-Nr. 120779 Hilfsvorrichtung für Riemenspanner, wie 2000040946 / 2.000.041.200
Art.-Nr. 21004 Schwungrad-Arretierung, wie 2000033600 / 2.000.033.600
Art.-Nr. 115268 Stahlmaxx-Koffer für Werkstattordnung, 1/6

empfohlenes Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 120178 Abzieher für Steuerkettenräder, zu verwenden als Alternative für 2000040946 / 2.000.040.946

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!

Mietwerkzeug!

Dieses Werkzeug vermieten wir gegen eine geringe Gebühr zzgl. Kaution für eine Woche.
Die Kaution erhalten Sie nach Rückgabe des Werkzeugs wieder erstattet.
Rufen Sie uns an oder schreiben Sie uns eine Mail, um die Verfügbarkeit, den Preis und den Zeitraum zu klären.
