Spezialwerkzeugsatz De- & Montage IMS-Lager der Zwischenwelle & Steuerzeiten, für Porsche M96, M97

Professioneller Spezialwerkzeugsatz, zur Steuerzeiteineinstellung, Steuerkettenwechsel und zum Erneuern des „Intermediate Shaft Bearing“ auch IMS-Lager oder Zwischenwellenlager genannt. Dieser Werkzeugsatz ermöglicht die Demontage bei intakten, aber auch bei beschädigten oder abgerissenen Lager- Mittelbolzen. Die Montage erfolgt nach OEM-Vorgabe.
Spezielle Führungszapfen die den Einbau erleichtern und 2 Gewindeadapter, für beide Varianten des IMS-Lagers, sind bei Mitbewerbern meist nicht enthalten.

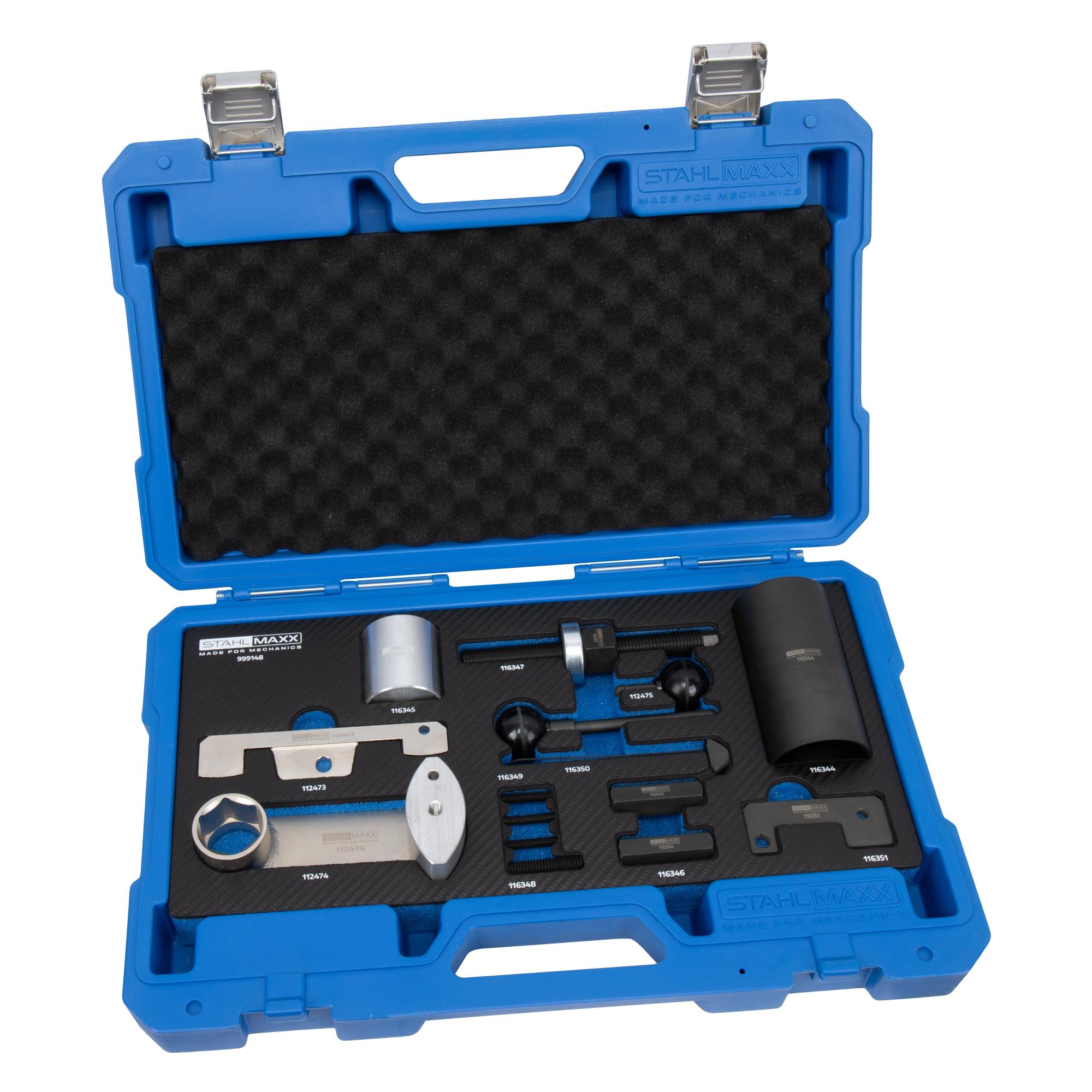

Geliefert wird es in einer hochwertigen Passformschaumeinlage im stabilen Werkstattkoffer.

Das IMS-, Zwischenwellenlager bei vielen Porsche Modellen unterliegt erhöhtem Verschleiß und kann Späne in den Öl-Kreislauf befördern. Ein Motorschaden ist die Folge, sollte es zu einen Lagerschaden kommen.
Ein Wechseln der Lager wird daher vorsorglich nach einer gewissen Motorlaufleistung empfohlen.
Der Motor kann bei dieser Version und mit unserem Werkzeug eingebaut bleiben.

Der hier angebotene Komplettsatz (Art.-Nr. 999148) enthält alle Spezialwerkzeuge der Varianten -1 und -2 und eignet sich auch für den Steuerkettenwechsel oder zur Motorreparatur.

passend für folgende Motorcodes:
M96.01, M96.02, M96.03, M96.04, M96.05, M96.20, M96.21, M96.22, M96.23, M96.24, M96.25, M96.26, M96.70, M96.76, M96.79, M97.01, M97.01S, M97.20, M97.21, M97.22, M97.70, M97.70S, M97.76, M97.77, M97.77R

zu verwenden wie:
Porsche: 9686, 9595/1, 9685, 00072195951, 00072196850, 00072196860

passend für folgende Porsche Fahrzeuge:

• Boxster, Cayman 986, 987 mit 2.5L, 2.7L, 3.2L Motor
  2.5L M96.20 (1996-1999)
  2.7L M96.22, M96.23 (1999-2005)
  3,2L M96.21, M96.24 (1999-2005)
• 911 (996) mit 3.4L, 3.6L Motor
  3.4L M96.01, M96.02, M96.04 (1997-2001)
  3.6L M96.03, M96.70, M96.76, M96.79 (1999-2005)
• 911 (997) mit 3.6L, 3.8L Motor
  3.6L M96.05, M97.70, M97.70S, M97.76 (2004-2009)
  3.8L M97.01, M97.01S, M97.77, M97.77R (2004-2011)

Reparaturhinweis:

• Getriebe / Schwungrad / Kupplung demontieren
• Motor auf OT
• Dichtungen der Nockenwelle entfernen und das jeweilige passende Nockenwellenlinieal einsetzen
• Spannmutter des IMS Lagers und die 3 Schrauben des Verschlussdeckels entfernen
• Sicherungsring entfernen

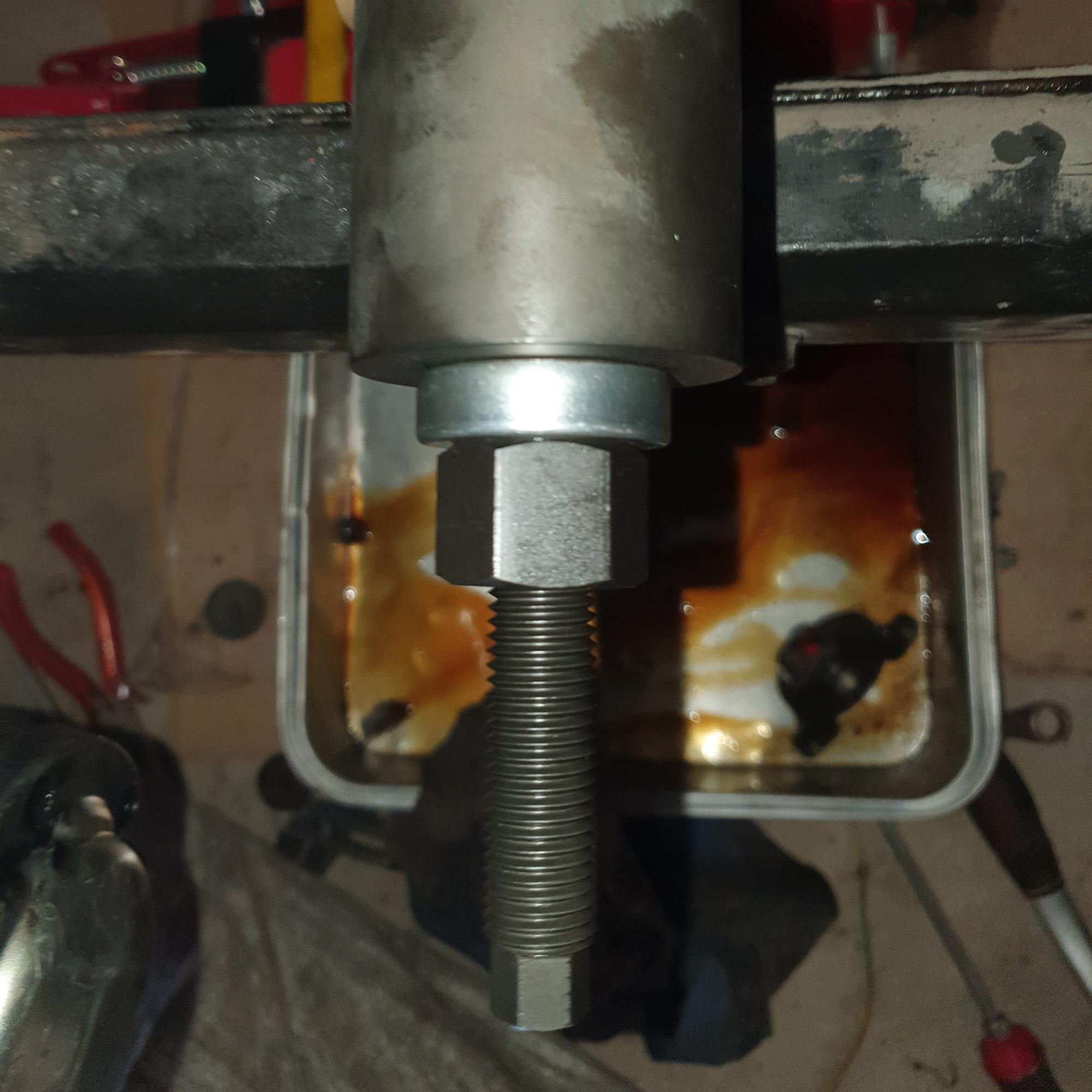

• das alte Lager wird nun mithilfe der großen Hülse und der Gewindespindel mit passendem Adapter ausgezogen
  Hinweis: Bei stark beschädigten Porsche Zwischenwellenlagern, kann es bis zum Abreißen des Mitten-Dornes kommen.
  In diesem Fall liegt eine Adaptermutter bei, diese ermöglicht eine Demontage ohne Mittelwelle
• Lagerfläche und Bohrung reinigen
• neuen IMS-Lagersatz inkl. Mitten-Dorn, mithilfe der Aluminium Hülse eintreiben, die Hülse besitzt eine Führung und bestimmt gleichzeitig die korrekte Einbautiefe

verwendbar z. B. mit Lager Ersatzteilnummer:
99610590102

im Überblick:
✔ Stahlmaxx Qualitätswerkzeug
✔ präzisionsgefertigte Spezialwerkzeuge
✔ größere Abdeckung und leichtere Arbeitsweise als Mitbewerber

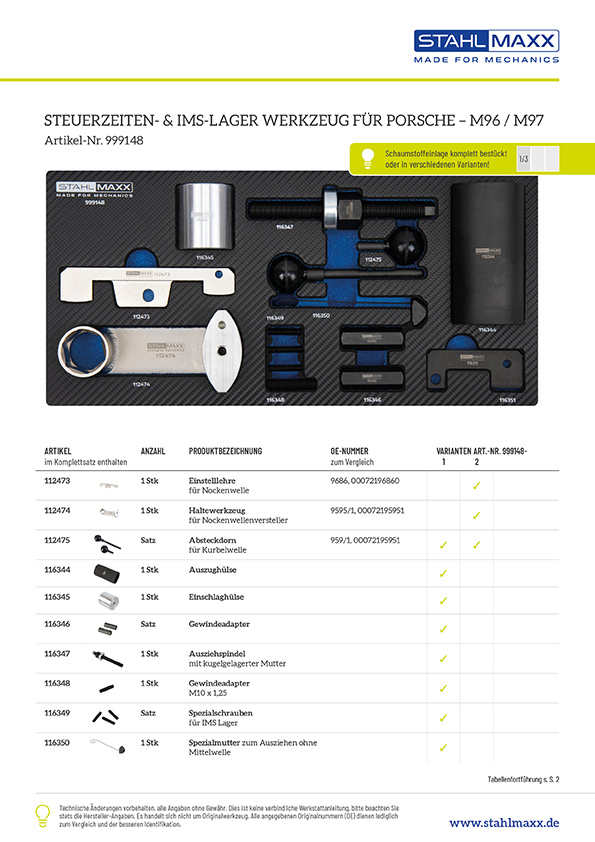

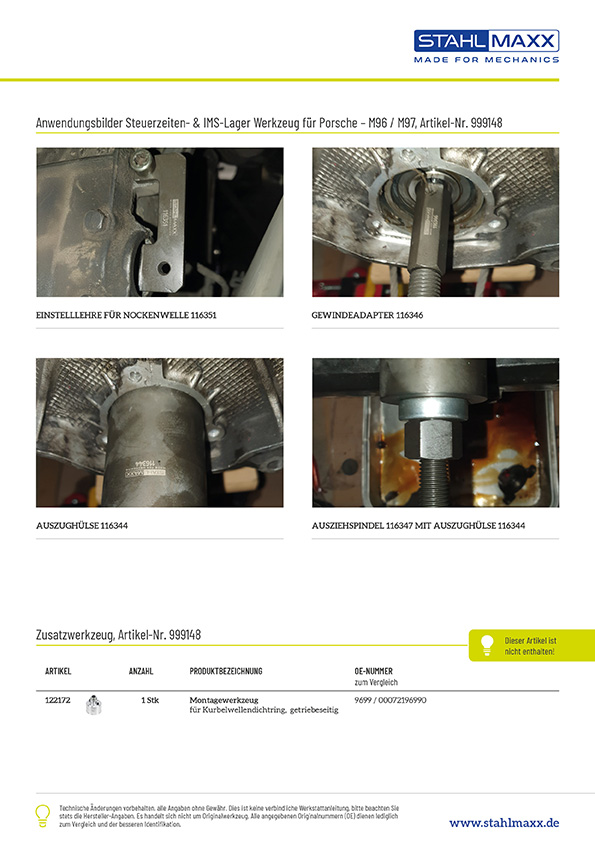

✔ inkl. Datenblatt und Zuordnungstabelle
✔ professionelle Aufbewahrung in Schaumeinlage und Werkstattkoffer

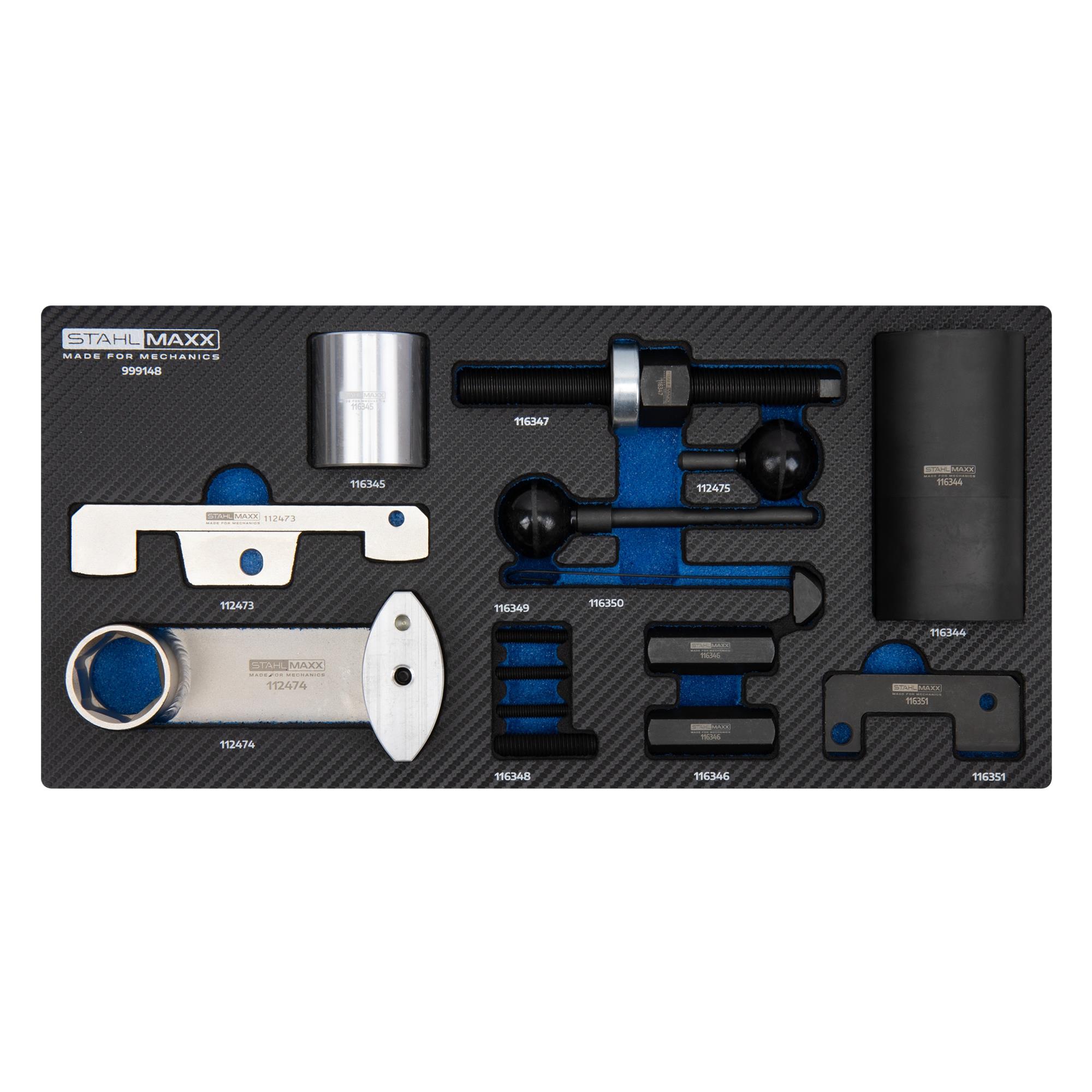

Lieferumfang:
1 x Art.-Nr. 112473 Nockenwellen-Einstelllehre, zu verw. wie Porsche 9686, 00072196860
1 x Art.-Nr. 112475 Absteckdorn für Kurbelwelle, zu verw. wie Porsche 9595/1, 00072195951

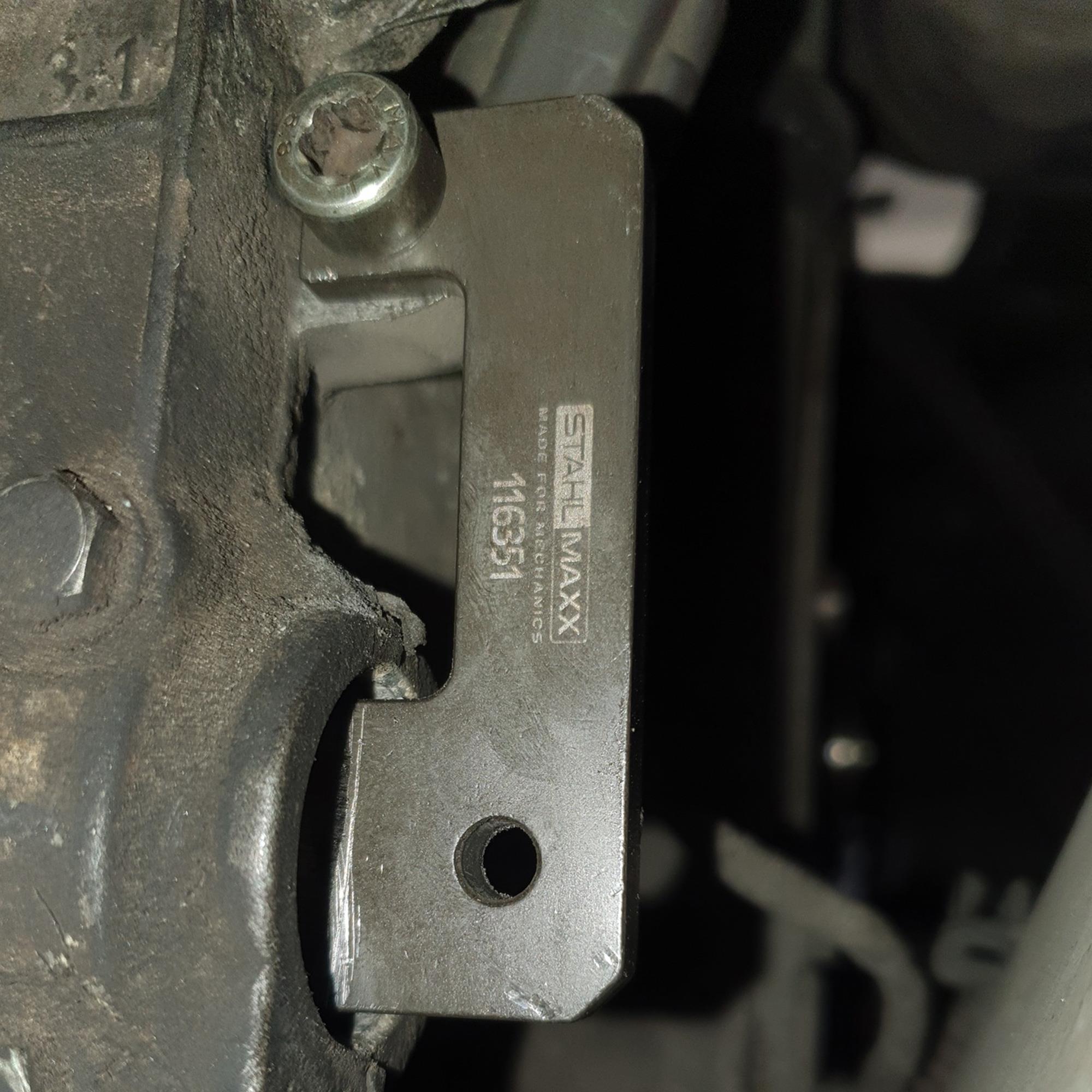

1 x Art.-Nr. 116351 Einstelllehre für Nockenwelle, gekürzte Version, zu verw. wie Porsche 9686 / 00072196860
1 x Art.-Nr. 112474 Haltewerkzeug Nockenwelle, zu verw. wie Porsche 9685 / 00072196850

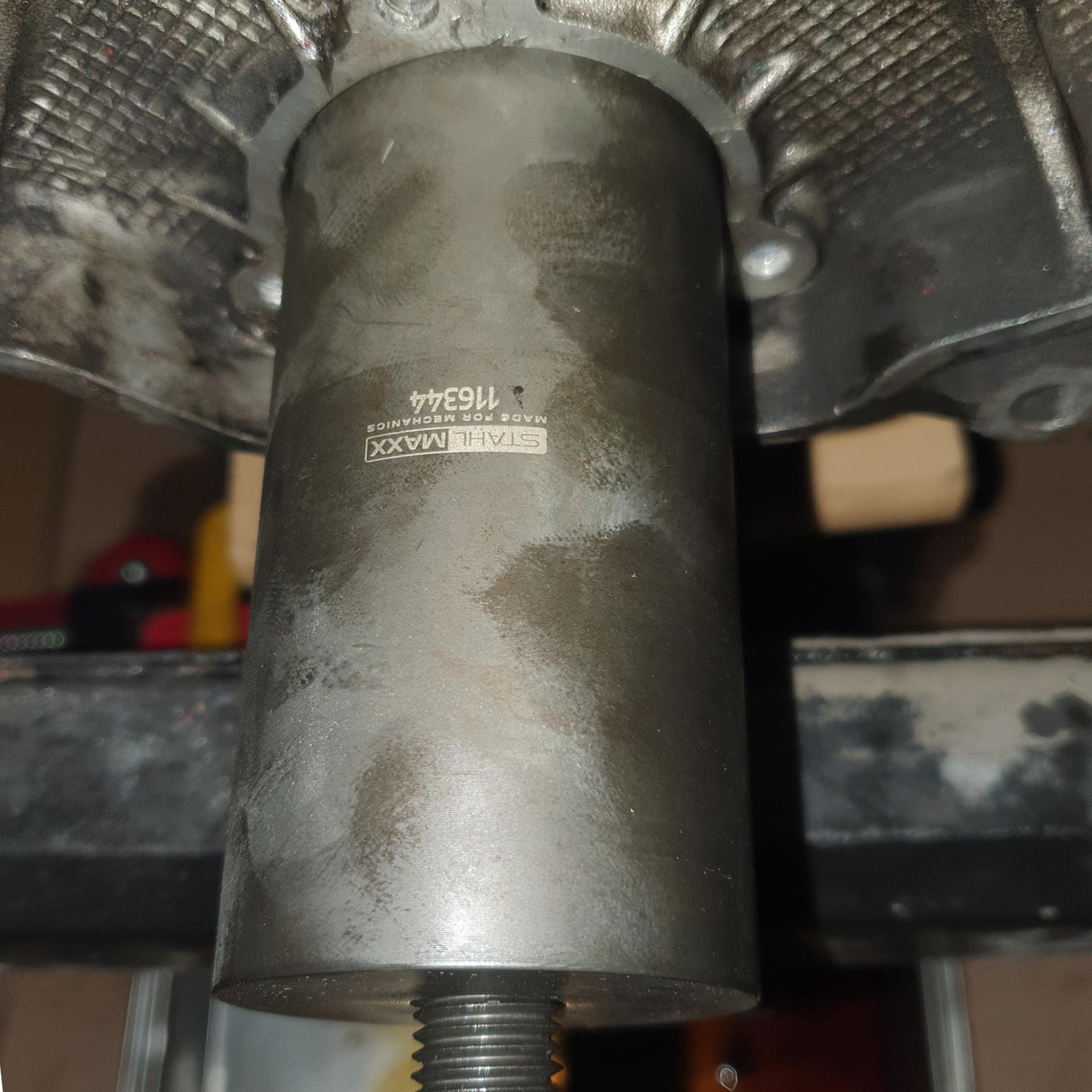

1 x Art.-Nr. 116344 Auszughülse für IMS Lager
1 x Art.-Nr. 116345 Einschlaghülse für IMS Lager

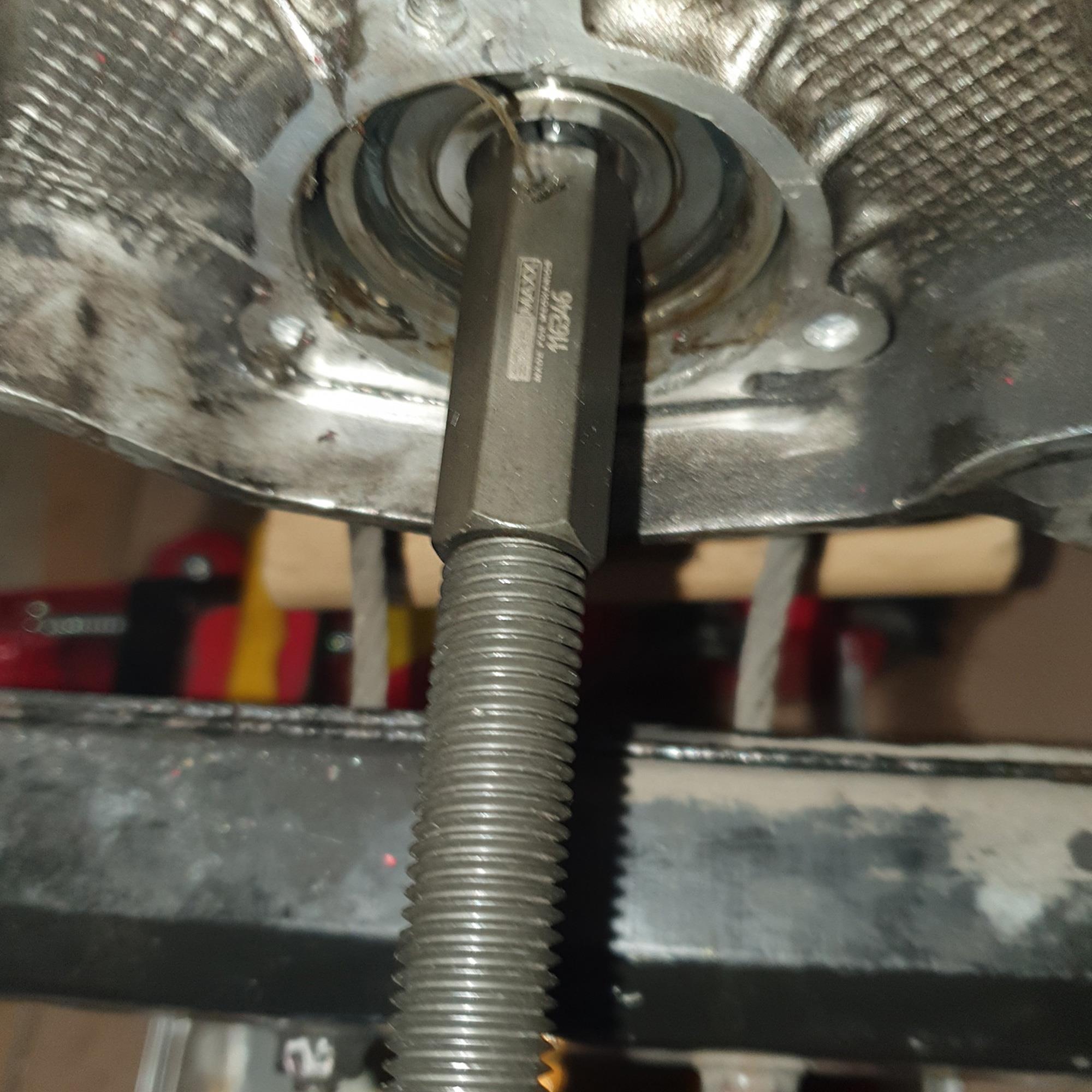

1 x Art.-Nr. 116346 Gewindeadapter, (Satz=2 Stk.) für IMS Lager
1 x Art.-Nr. 116347 Ausziehspindel mit kugelgelagerter Mutter
1 x Art.-Nr. 116348 Gewindeadapter M10x1,25 für Ausziehspindel
1 x Art.-Nr. 116349 Spezialschrauben IMS, (Satz=3 Stk.), zur Führung beim Einbauvorgang
1 x Art.-Nr. 116350 Spezialmutter zum Ausziehen ohne Mittelwelle

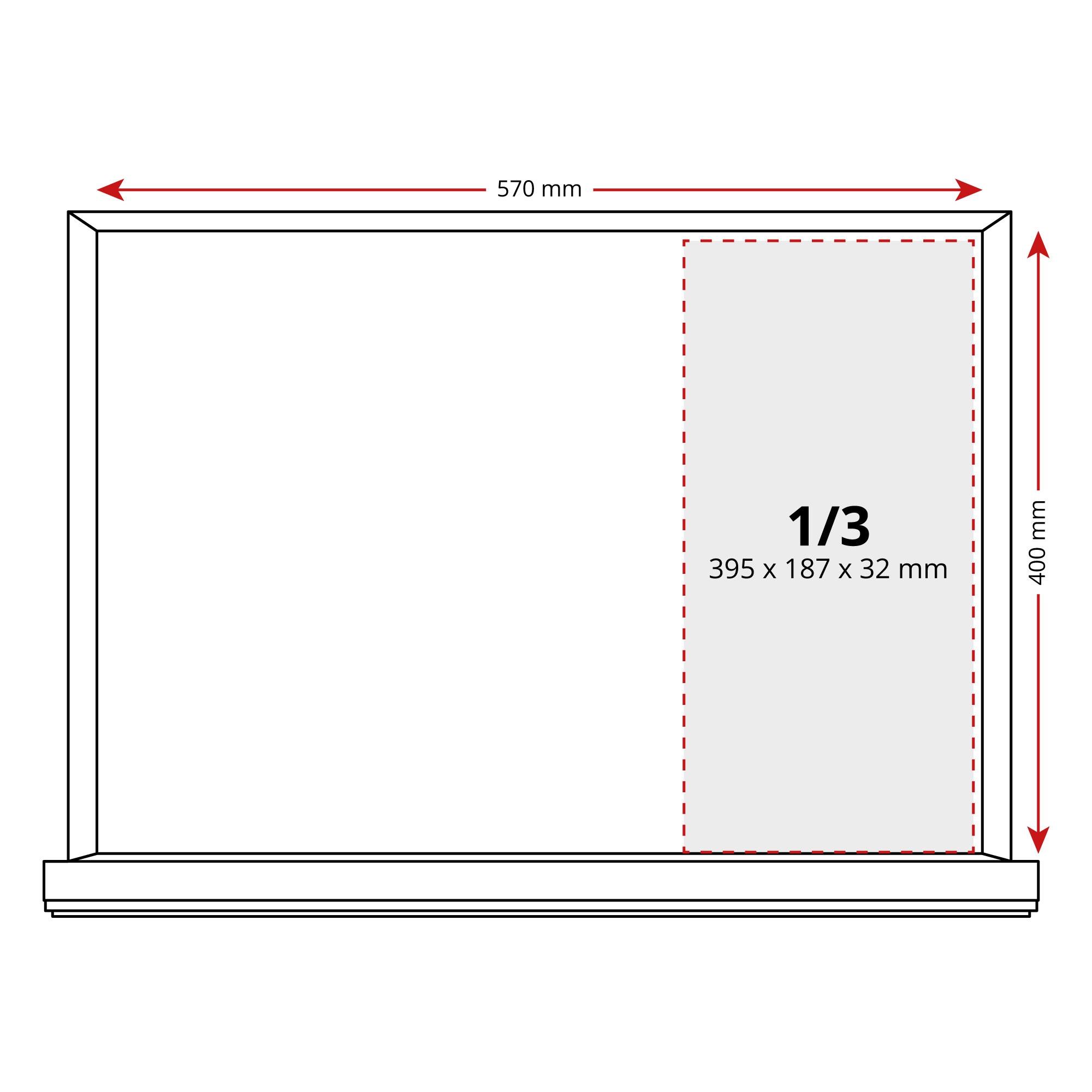

1 x Art.-Nr. 999148S Passform Schaumstoffeinlage 1/3 [395 x 187 x 32 mm (Länge x Breite x Höhe)]
1 x Art.-Nr. 115269 Aufbewahrungskoffer 1/3

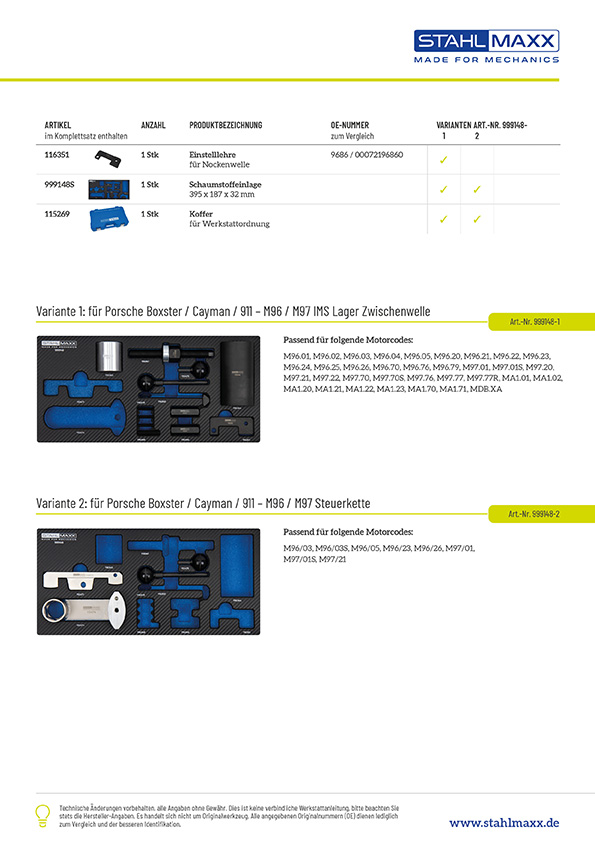

Das komplette Werkzeugset erhalten Sie auch reparaturspezifisch als folgende Varianten zusammengestellt:
Variante 1 (999148-1): Spezialwerkzeug zur De- und Montage des IMS Lager der Zwischenwelle, für Porsche M96, M97
Variante 2 (999148-2): Steuerzeitenwerkzeug Steuerkette, für Porsche M96 und M97, wie 9595/1, 9685, 9686

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
1 x Art.-Nr. 122172 Montagewerkzeug Wellendichtring, Kurbelwelle, getriebeseitig, wie Porsche 9699 / 00072196990

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
