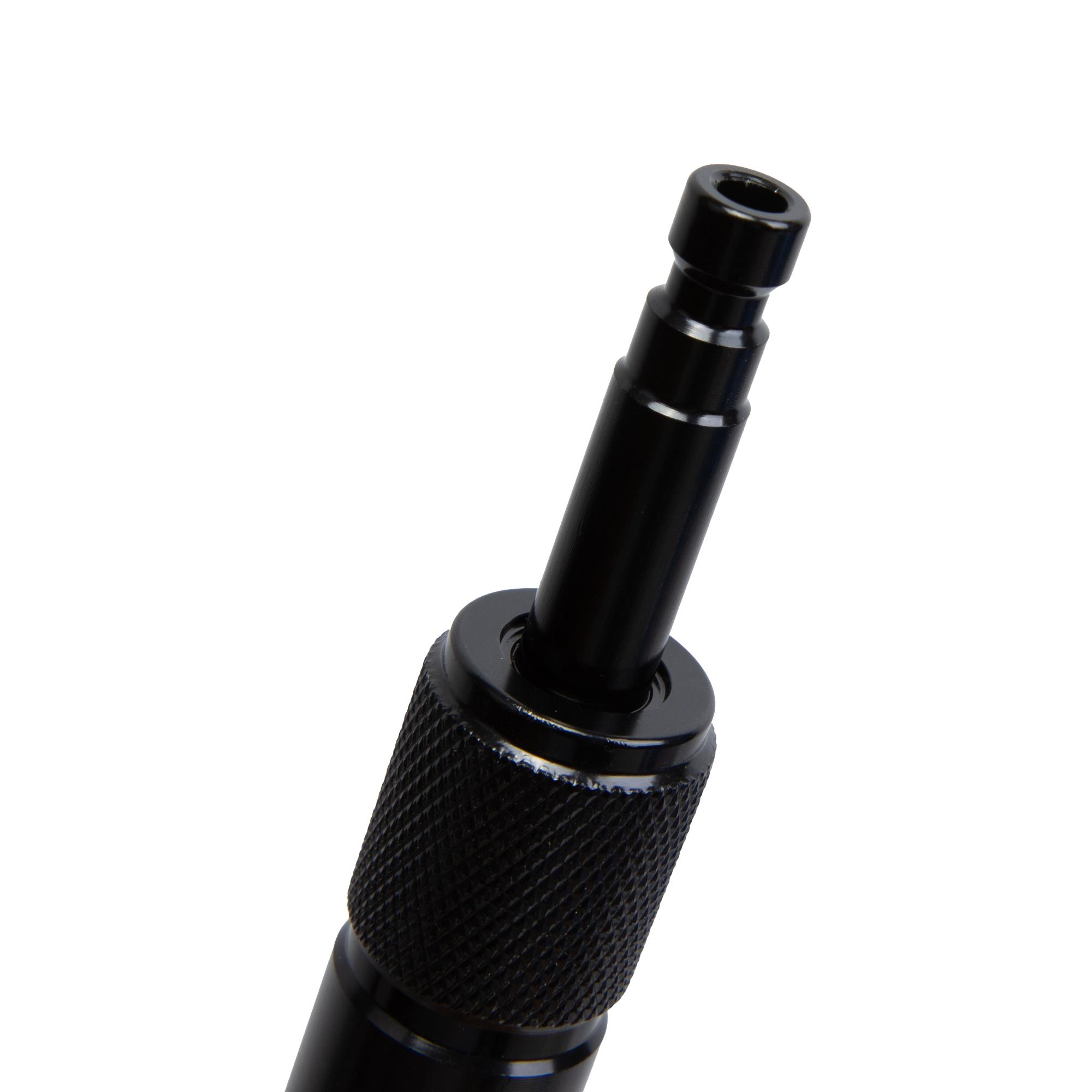

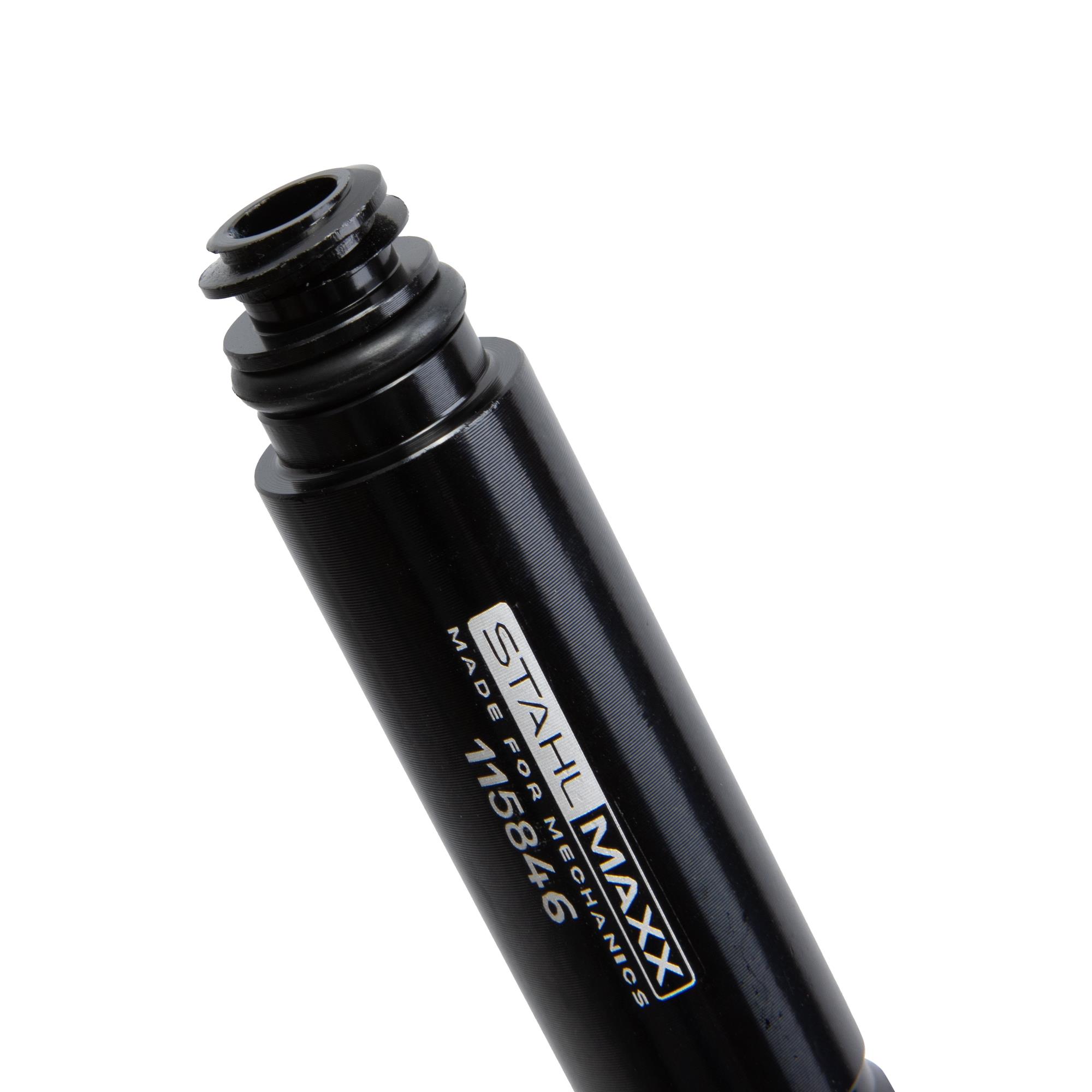

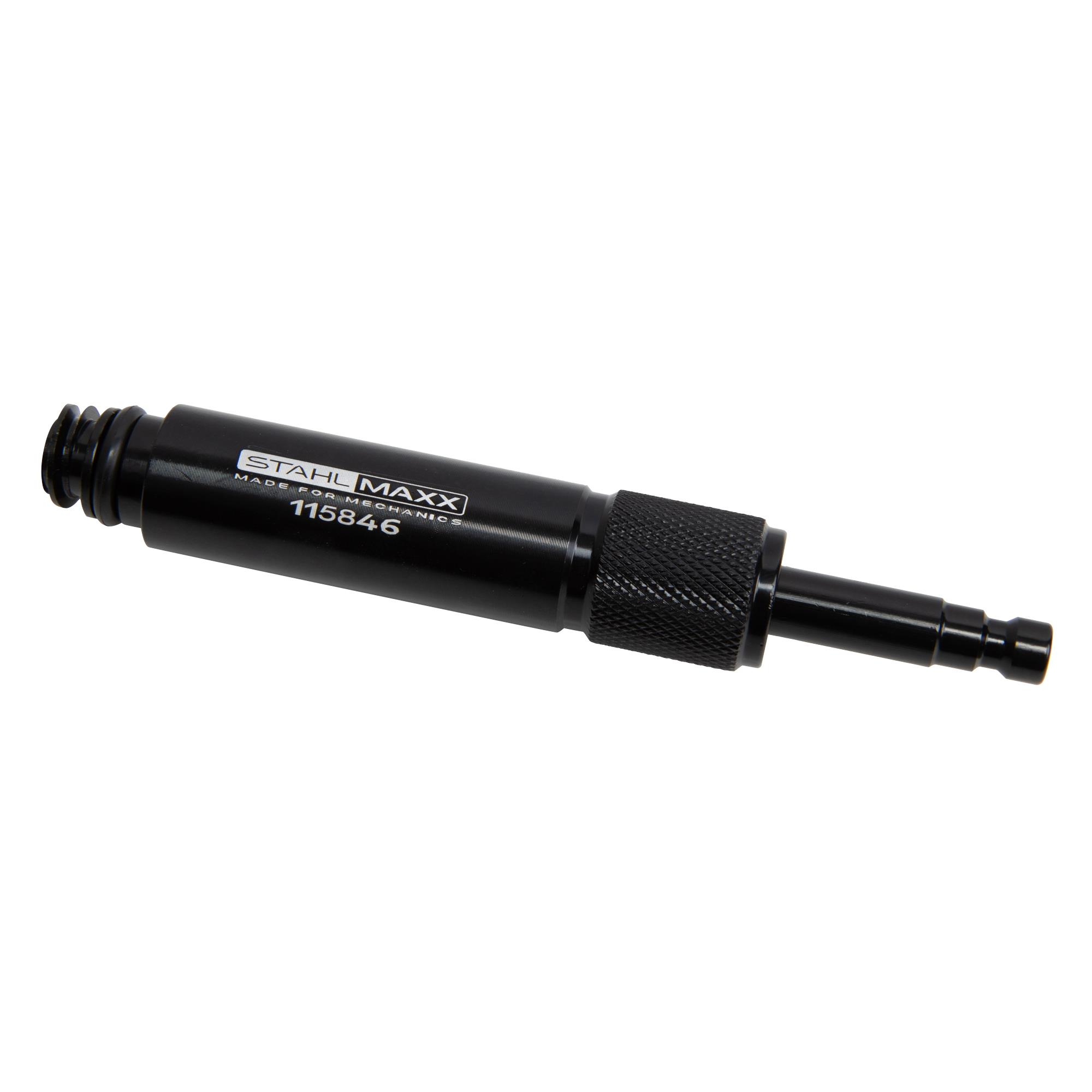

Adapter ATF für VAG 7-Gang DSG Getriebe für Audi A6 4G ab 2011, wie 6617/12

Spezialadapter zum Einfüllen von Automatikgetriebeöl an 7-Gang DSG Getrieben, Doppelkupplungsgetrieben mit Schnecken-Gewinde Ablass-, Einfüllschraube.
Ein Getriebeöl-Wechsel ist bei Tiptronic und S-Tronic Getrieben alle 60.000 km vorgesehen.
Diese Getriebe besitzen drei ATF Ölfilter, die im Schieberkasten verbaut sind (1 Saugfilter, 2 Druckfiltereinsätze).

Frühzeitiger Ausfall, Defekte und Ruckeln der Getriebe können hiermit vermieden werden.

Hinweis:
Es ist zwingend erforderlich mit einem Diagnose-Tester die ATF-Pumpe zu deaktivieren und den Druckspeicher zu entleeren. Sonst droht Beschädigung der ATF-Pumpe. Aktivierung der Pumpe ist vor dem Motorstart wieder durchzuführen.
Diese Getriebe verfügen über zwei getrennte Ölkammern (ATF und MTF). Es besteht die Gefahr einer Verwechslung der Ablassschraube und eine Öl-Vermischung bei Überfüllung.

ATF-Getriebeölwechsel:
Die 7-Gang-Tiptronic-DSG-Getriebe dieser Generation haben zwei getrennte Ölhaushalte für ATF und MTF Öl.
Das spezifische ATF-DSG-Öl befindet sich im vorderen Teil, ebenso die zwei identischen Plastikschrauben für Entleerung und Befüllung. Eine Entleerung erfolgt über die seitliche Schraube, ein Befüllen senkrecht von unten. Hierfür verwenden Sie den Steckeinsatz Art.-Nr. 106625, zu verwenden wie T10549.

MTF-Ölwechsel:
Sollten Sie zusätzlich das MTF Getriebeöl erneuern, wird die Entleerung über den Ausbau der Ölpumpe erreicht. Die Schraube neben der Ölpumpe dient der Befestigung des Radsatzes und darf nicht gelöst werden.
Ein Auffüllen wird mit einem Adapter z. B. Art.-Nr. 115766 über die seitliche T60-Profil Schraube erreicht. (Passender Steckschlüssel Art.-Nr. 116246, zu verwenden wie T40087)
Ein Befüllen muss langsam, mit 15 Sek. Zwischen-Wartezeit, erfolgen. Der erforderliche Füllstand ist mit 2 mm Unterkante erreicht. Das Getriebe besitzt mehrere Kammern und kann bei Fahrt / Schalten mit unzureichender Füllung beschädigt werden.
Der interne Druckspeicher muss vor dem Ablassen deaktiviert werden.

Achtung:
Beschädigungsgefahr des Getriebes durch Vermischung von ATF und Getriebeöl (MTF) über die gemeinsame Entlüftung.
Die Grund-Befüllmenge von 3,5 Liter ATF / DSG darf nicht überschritten werden! Eine Füllstandkontrolle ist maximal mit 0,5 Litern Überfüllung zulässig.

Der Adapter selbst kann mit unserem Kugelhahn mit Schnellkupplung (Art.-Nr. 123194), mit Klemmanschluss oder mit unserem universal DSG Befüllschlauch (Art.-Nr. 115909) verwendet werden.

passend für Getriebetyp:
Tiptronic / S-Tronic: 0CJ, 0CK, 0CL, 0DK, 0DN, 0DP, 0HL, DL382, DL382-7F
Je nach Fahrzeug / Getriebe 0B5 ist bis Modelljahr 2015 auch ein Verbau einer M10x1 Ablassschraube und M22x1,5 Befüllschraube möglich – verwenden Sie hierfür den Winkel-Einfülladapter mit Art.-Nr. 115767.

zu verwenden wie VAG:
6617-9, 66179
6617-12, 661712

Vergleichsnummern von Ersatzteilen zur Durchführung gemäß Reparaturleitfaden:
Verschlussschraube: 0CK321439, 0CK321439A
Druckfilter: 0CK325149D, 0CK325121D
Saugfilter: 0CK325421A

Achten Sie auf die richtige Ölspezifikation mit den Freigaben, Vergleichsnummern:
ATF-Öl: G055529A2
MTF-Öl: G052549A2, G055549A2 (TPI beachten)

im Überblick:
✔ Stahlmaxx Qualitätswerkzeug
✔ hochwertige Materialien
✔ Anschluss mit Schnellkupplung, Klemmverschluss oder 10 mm Befüllschlauch möglich

einen umfangreichen Satz, in dem dieser Artikel enthalten ist, finden Sie unter:
Art.-Nr. 123198 Getriebeöl Einfüll-, Befülladapter-Set 27 tlg. für Automatik, DSG, CVT, Multitronic, Differential, in Schaumeinlage und Werkstattkoffer
Art.-Nr. 121160 Getriebeöl Einfüll-, Befülladapter-Grundsatz, für Automatik, DSG, CVT,... 15 tlg.in Schaumeinlage
Art.-Nr. 123198-1 Getriebeöl Einfüll-, Befülladapter-Grundsatz, 16 tlg. für Automatik, DSG, CVT, Multitronic, uvm., in Schaumeinlage und Werkstattkoffer

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 115767 Winkel-Adapter ATF103 für VAG Universal L10, zu verw. wie VAG 1924/1
Art.-Nr. 123194 Kugelhahn Handgriff für Getriebeöl, ATF, Befüll Adapter- und Adaptersätze mit Schnellkupplung

Zusatzwerkzeug Einfüllpumpen (nicht im Lieferumfang enthalten):
Art.-Nr. 117928 Druckluft-Ölabsaug / Ölbefüllgerät mit 13 Getriebeöl-Einfülladaptern
Art.-Nr. 115734 Öl-Einfüllgerät für Getriebe und Differential
Art.-Nr. 115940 Öl-Einfüllgerät für Getriebe und Differential inkl. 1 Adapter
Art.-Nr. 115941 Öl-Einfüllgerät für Getriebe und Differential inkl. 10 Adapter
Art.-Nr. 115942 Öl-Einfüllgerät für Getriebe und Differential inkl. 19 Adapter
Art.-Nr. 105535 Befüll- / Umfüllpumpe Absaugspritze, 1,5 l

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
