Radlager & Bremsscheiben De-, Montage-Set, Ford Transit, alle Bauformen, Erweiterung für Hydraulik

Spezialwerkzeug zur Erweiterung vorhandener Hydraulikkomponenten zur De- und Montage der Radnabe, Bremsscheibe und Radlager an nahezu allen Achsausführungen und Baujahren von Ford Transit Fahrzeugen.
Sollte noch kein Erweiterungssatz mit Spindel und Mutter (wie Art.-Nr. 119108, 119110) vorhanden sein, benötigen Sie ggf. noch Einzelwerkzeuge (siehe Zusatzwerkzeug).

Achskonstruktionen bei Ford Transit Modellen unterscheiden sich in ihrer Bauart von anderen PKW und Transporter Modellen, indem die Bremsscheibe hinter der Radnabe montiert ist.

Verschiedene Baujahre und modellabhängige Änderungen sind mit unserem Werkzeug abgedeckt:
Typ A: Radnaben mit Innenbohrung, bzw. Verzahnung für die Antriebswelle (Vorderradantrieb, Hinterradantrieb, Allradantrieb)
Info: Radnabe und Radlager sind einzeln austauschbar

Typ B: Radnaben ohne Innenbohrung, (Hinterradantrieb)
Info: Radlager mit der Radnabe ist eine Einheit

Alle Typen können durch versch. Aufbauformen und Traglast in ihren Lochkreisen variieren.

Wir unterscheiden 4 Aufgabenbereiche der Werkstatt:
1. Bremsscheiben Vorderachse
2. Bremsscheiben Hinterachse
3. Radlager Vorderachse
4. Radlager Hinterachse

Bei allen diesen Reparaturarbeiten ist eine Radnaben Demontage aus dem Achsschenkel notwendig.
Unser Spezialwerkzeugsatz macht alle Reparaturen fachmännisch und arbeitserleichternd möglich.

Die im Satz enthaltenen Komponenten, wie der Radnabenflansch Ø 220 mm, lassen sich bei vielen weiteren Reparaturarbeiten einsetzen. Sollten manche Werkzeuge in der Werkstatt bereits vorhanden sein, bieten wir selbstverständlich die zusätzlich benötigte Artikel einzeln an.

HINWEIS:
Dieser Werkzeugsatz dient zur Erweiterung vorhandener Hydraulik-Komponenten, wie etwa Hydraulik-Zylinder, -Pumpe, -Spindel. Auch die Spindelmutter M20x2.5 (enthalten in Erweiterungssatz Art.-Nr. 119108 und 119110) muss vorhanden sein, bzw. mitbestellt werden.

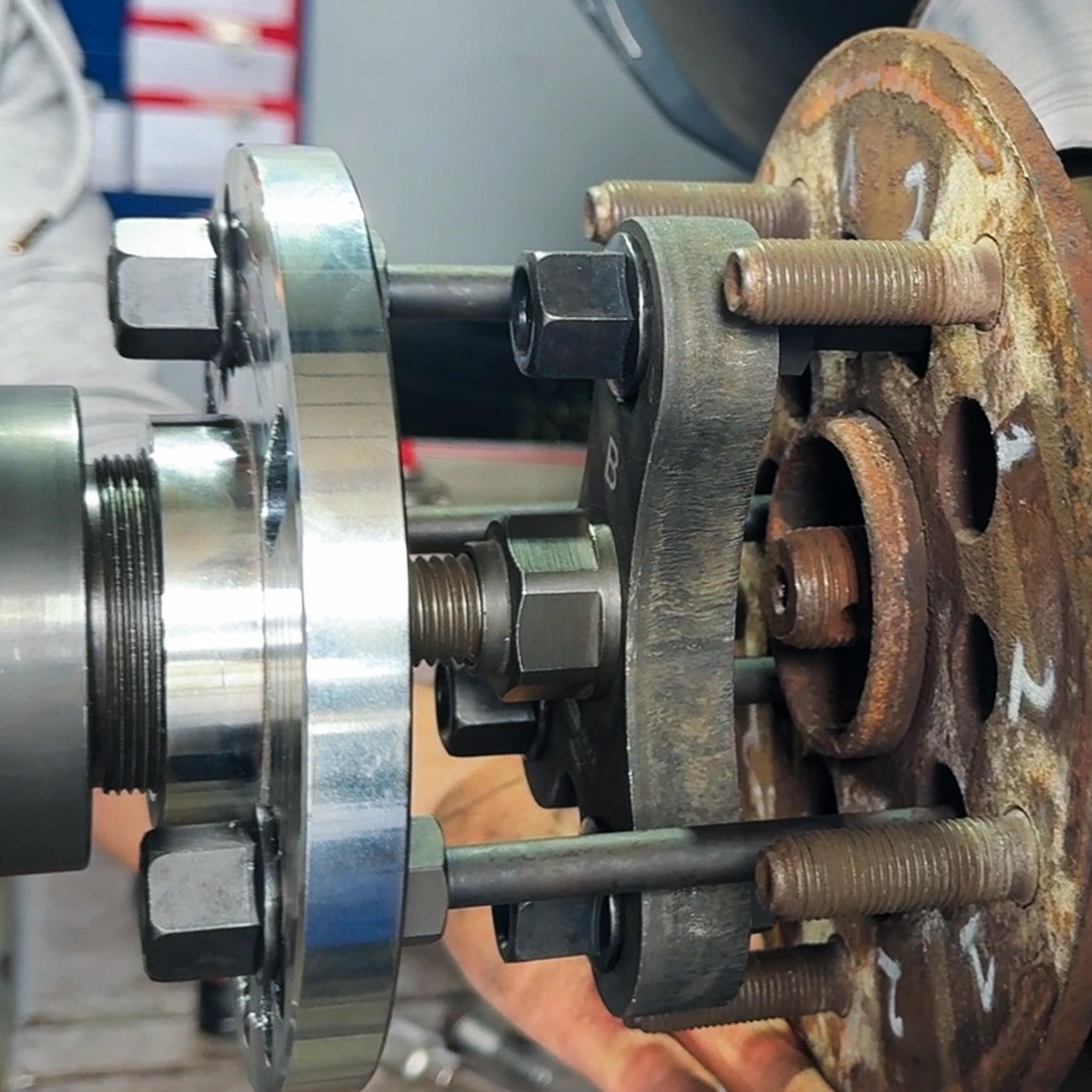

Alternativ kann das Abdrücken auch mechanisch erfolgen. Hier anstelle des Hydraulikzylinders, den Gewindeadapter auf M20x2.5 (Art.-Nr. 123155) einsetzen. Die Reparaturarbeit lässt sich nun mit unserer M20x2.5 Gewindespindel mit Druckadapter Art.-Nr. 123305, mittels Handwerkzeug, antreiben. Hier alle Komponenten mit MoS2-Fett bestreichen!

ggf. benötigte Anzugsdrehmomente (Herstellerangaben beachten):
(Referenz: Ford Transit 2016–2023 Bus 2.0L EcoBlue-TDCi, Frontantrieb)
Befestigungsschrauben Bremsscheiben: 30 Nm + 90 Grad
Befestigungsschrauben Radnabe an Radträger: 53 Nm
Bremssattelträger: 270 Nm
Tragführungsgelenk verschraubt: 215 Nm
Tragführungsgelenk gepresst, mit Sicherungsring: 150 Nm
Anzugsdrehmoment Zentralschraube Antriebswelle: 100 Nm, dann 250 Nm, dann 515 Nm

passend für folgende Fahrzeuge:
(Baureihen: Bus, Kasten oder Fahrgestell mit Heckantrieb, Frontantrieb, Allradantrieb oder erhöhte Traglast inbegriffen)
Transit Modelle ab 1991 bis 2000 (hier nur Bremsscheibenwechsel, Radnaben-De und Montage)
Transit Modell ab 2000
Transit Modell ab 2006
Transit Modell ab 2013
Transit Modell ab 2022
alle Connect Modellreihen mit identischer Achskonstruktion

zu verwenden wie Ford:
Radnabenflansch 204-595-01/3, 204-595-01/4
Abdrückbolzen inkl. Muttern 204-595-02, 204-595-04
Abdrückplatte 204-595-01/5
Druckstück 204-595-07

im Überblick:
✔ Stahlmaxx Qualitätswerkzeug
✔ Werkzeugset passend für nahezu alle Bauhreihen und Achsausführungen
✔ Einsatz mit Hydraulik oder mittels Spindelantrieb möglich (Gewindeadapter Art.-Nr. 123155, Gewindespindel M20x2.5 mit Druckadapter Art.-Nr. 123305 und Spindelmutter Art.-Nr. 119104 müssen separat bestellt werden)

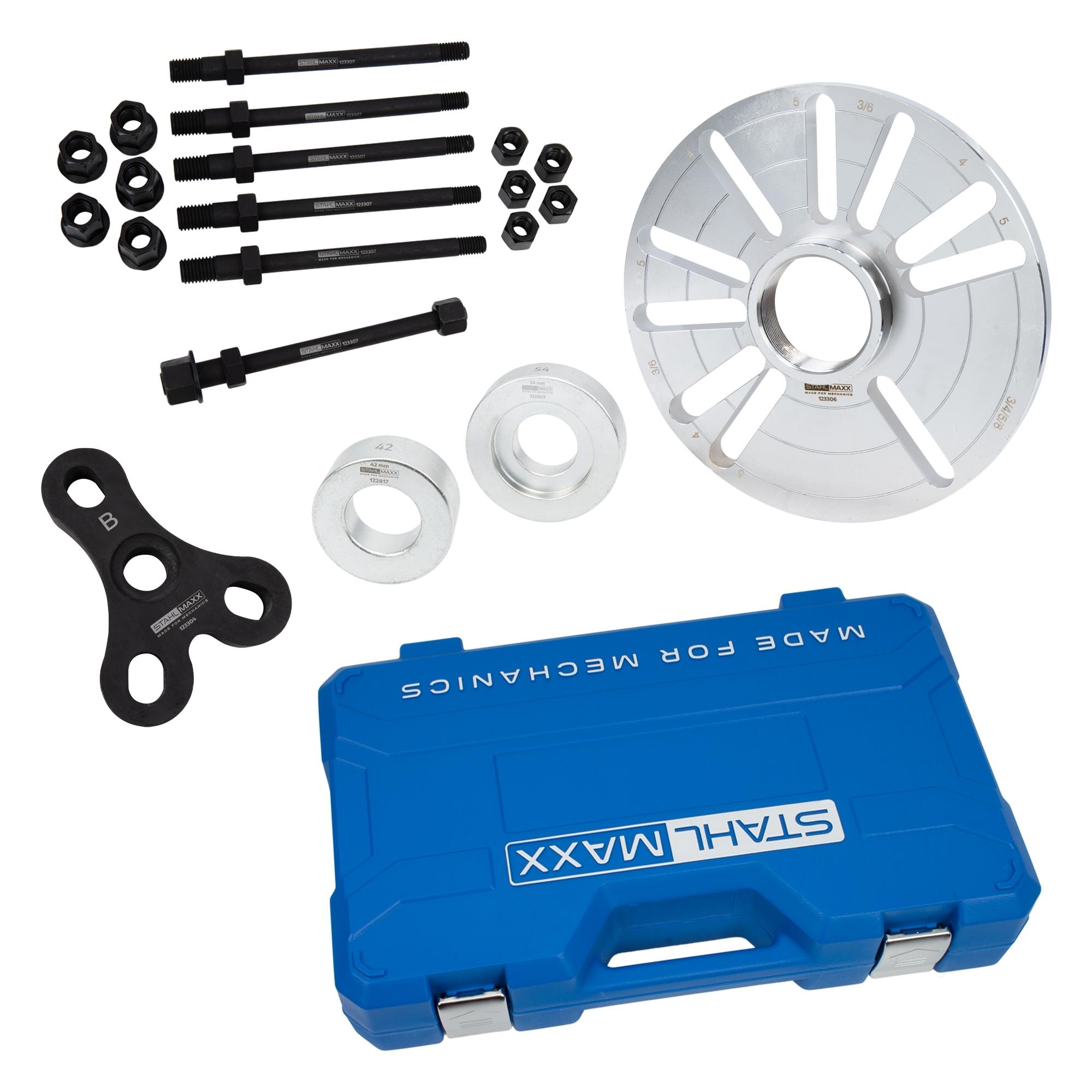

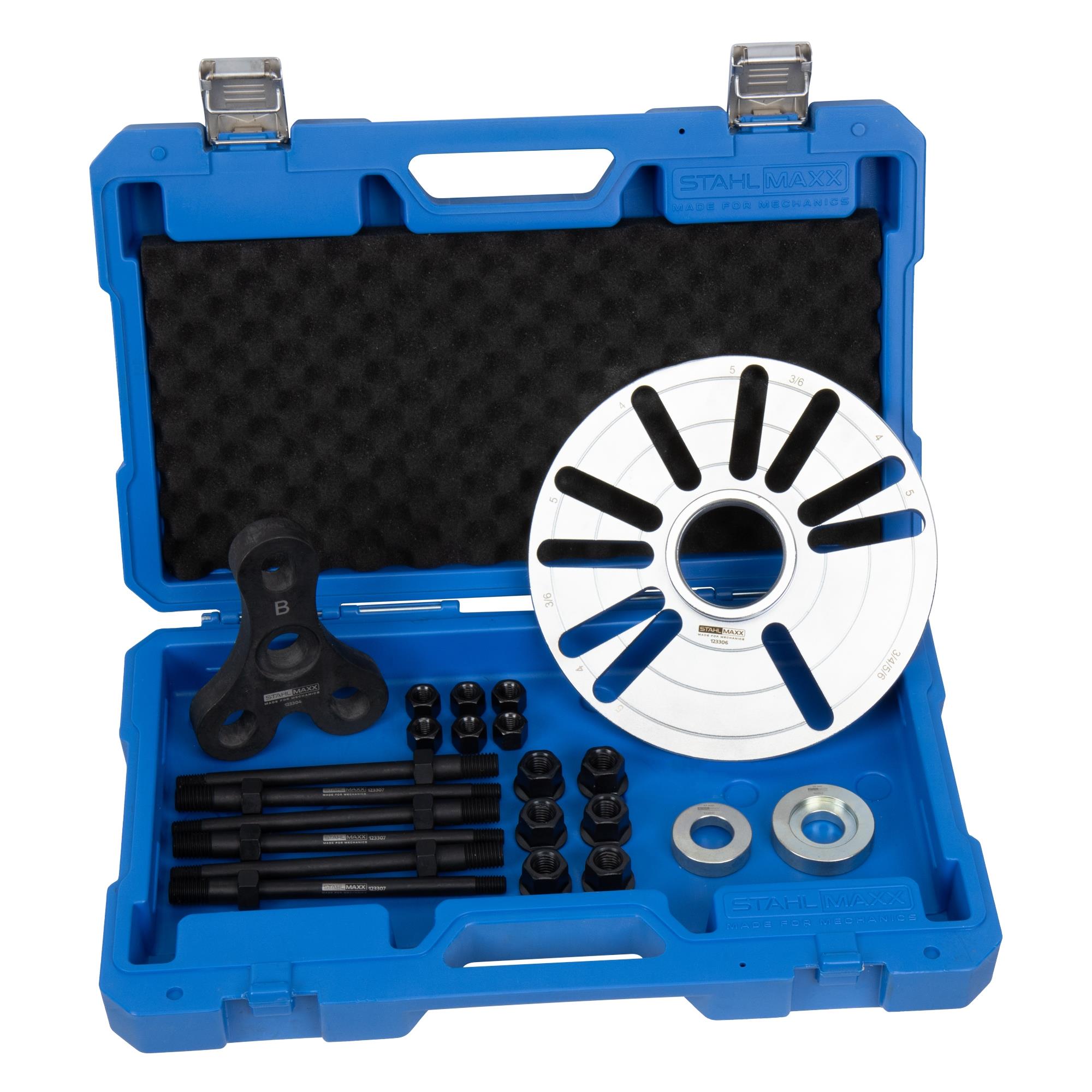

Lieferumfang:

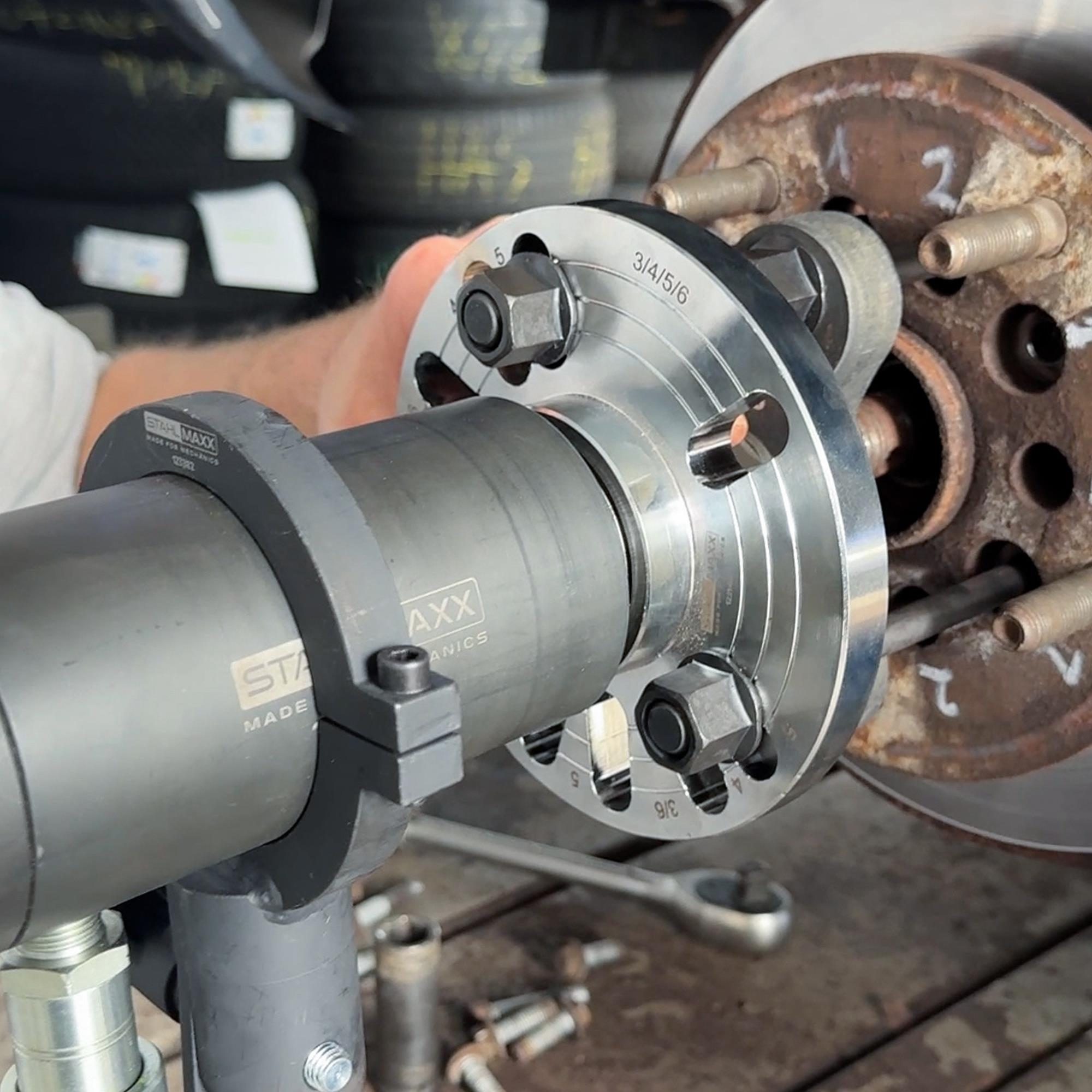

1 x Art.-Nr. 123306 Radnabenflansch Ø 220 mm Lochkreis, zu verw. wie 204-595-01/3, 204-595-01/4
1 x Art.-Nr. 123307 Adapterbolzensatz M10 / M14, Länge 170 mm, inkl. 6x Muttern M10 und 6x Muttern M14, zu verw. wie 204-595-02, 204-595-04

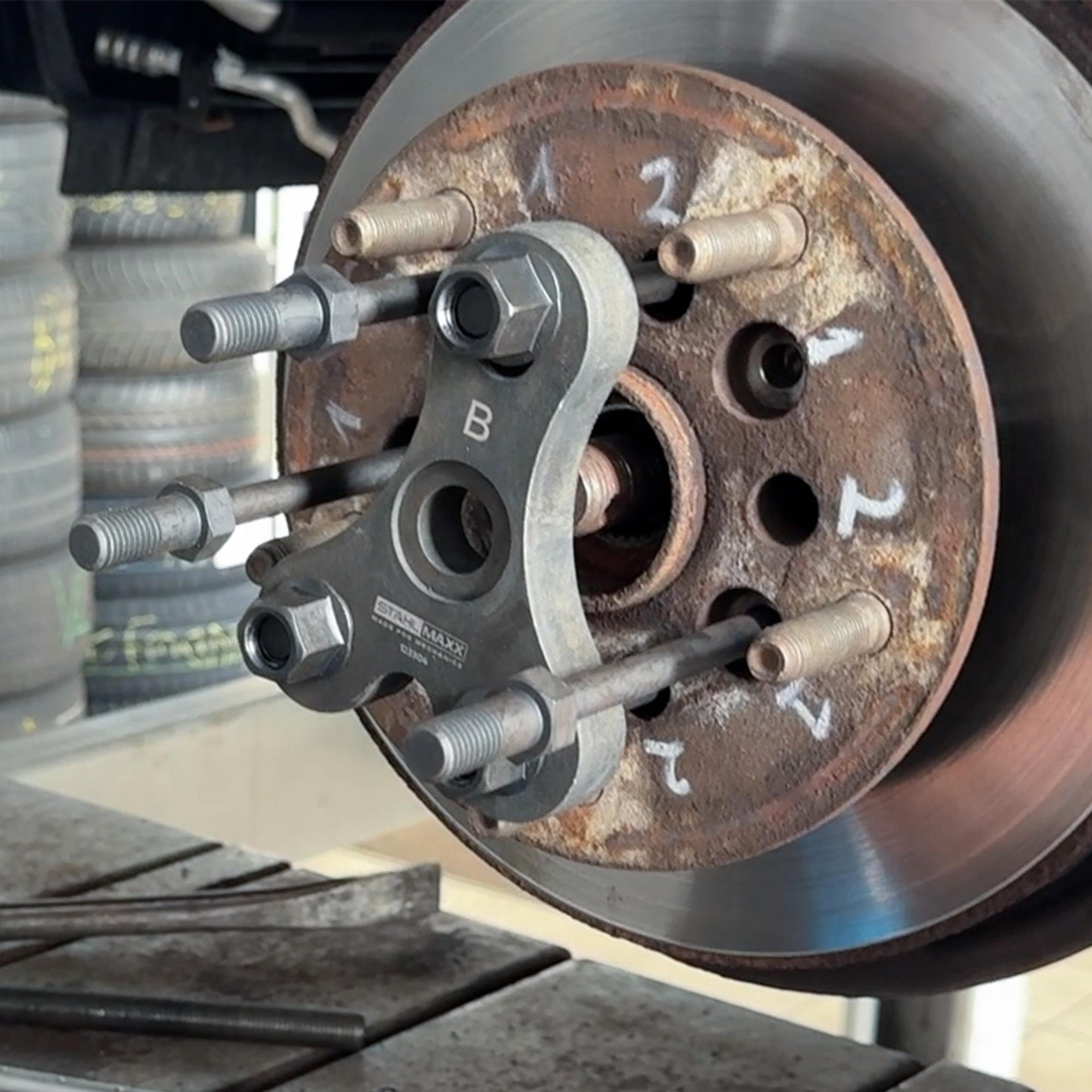

1 x Art.-Nr. 123304 Y-Flansch, zur Radnaben- und Bremsscheiben Demontage, für Ford Transit, zu verw. wie 204-595-01/5

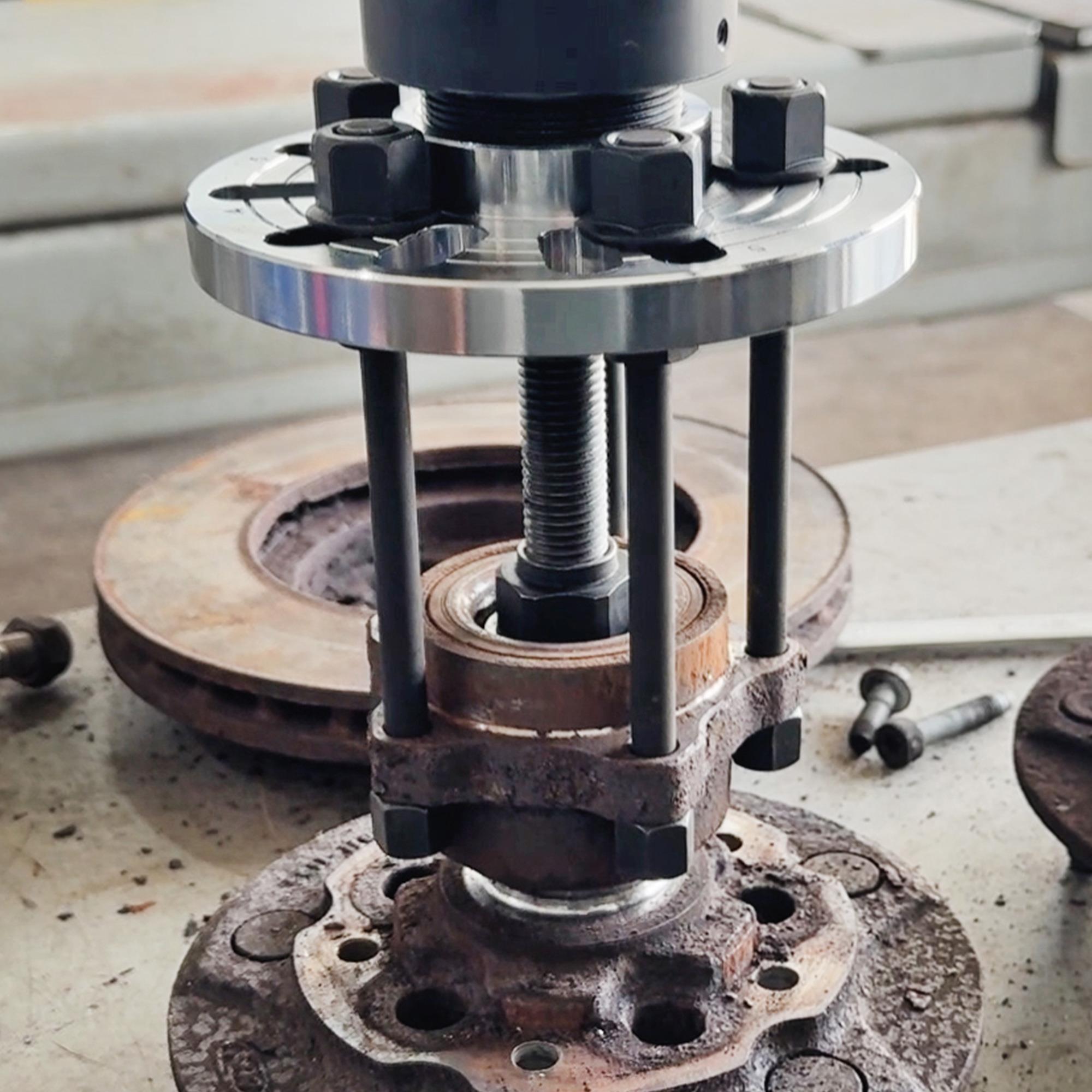

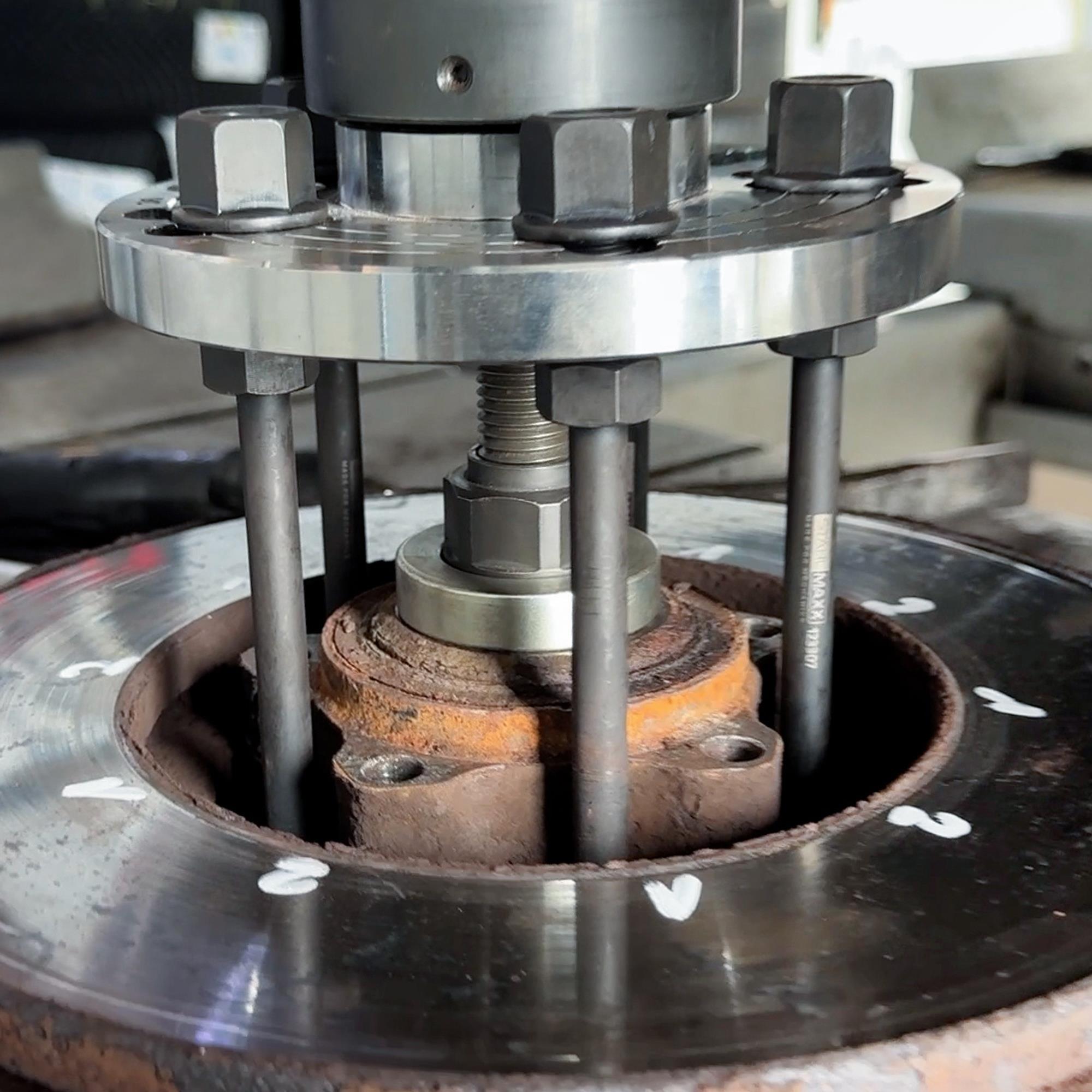

1 x Art.-Nr. 122817 Druckstück zur Radlagerdemontage Ø 42 mm, zu verw. wie 204-595-07A
1 x Art.-Nr. 122823 Druckstück zur Radlagermontage Ø 54 mm, zu verw. wie 204-595-07B
1 x Art.-Nr. 115269 Koffer für Werkstattordnung, 1/3

Zusatzwerkzeug (nicht im Lieferumfang enthalten, dass aber in gleicher oder ähnlicher Ausführung vorhanden sein muss):
1 x Art.-Nr. 119108 Großer Erweiterungssatz für Hydraulikzylinder 102754, 8-tlg
1 x Art.-Nr. 119110 Mittlerer Erweiterungssatz für Hydraulikzylinder 102754, für Pressrahmen, Radnabenflansch, 6-tlg
1 x Art.-Nr. 102754 Hydraulikzylinder 18.2t, doppelwirkender Hohlkolbenzylinder mit M20x2.5, für Zug- und Druckanwendung
1 x Art.-Nr. 106831 Druckluft-Hydraulik-Pumpe, fußbetätigt mit Schnellkupplung und 2,5m Schlauch, 689 bar (10.000 PSI)
1 x Art.-Nr. 106651 Abzieher für Radnaben-Lager-Innenring / KW-Steuerkettenrad, bis Ø 100 mm, zu verw. wie 308-191, 205-295
1 x Art.-Nr. 103864 Trennmesser-Satz für Lager oder Zahnräder, 32-78mm, 14-tlg., zu verw. wie 222 1141 017 00, 222 1141 018 00
1 x Art.-Nr. 117658 Trennmesser-Satz für Lager oder Zahnräder, 30-75mm, 14-tlg., zu verw. wie 222 1141 017 00, 222 1141 018 00
1 x Art.-Nr. 106936 Nutmuttern-Einsatz für Ford Transit mit Achsen Typ 34
1 x Art.-Nr. 116426 Zapfenschlüssel Hinterachse für Ford Transit, zu verw. wie 205-1007
1 x Art.-Nr. 105055 Spezial Nuss, 50mm, für Transit Hinterachse Nabenmutter, 12-Kant 3/4" Antrieb
1 x Art.-Nr. 117693 Transit Hinterachse Nabenmutter Spezial Nuss 55 mm 12-Kant 3/4 Antrieb
1 x Art.-Nr. 116006 Spezial Nuss für Transit Hinterachse Nabenmutter, 56 mm, 12-Kant, 3/4 Antrieb
1 x Art.-Nr. 116007 Spezial Nuss für Transit Daily Hinterachse Nabenmutter, 65 mm, 12-Kant, 3/4 Antrieb, zu verw. wie 15-062, 205-121

Zusatzwerkzeug zur mechanischen Betätigung, ohne Hydraulikzylinder:
1 x Art.-Nr. 123155 Adapter AG 2 1/4-14UNS auf IG M20x2.5 für Zug- und Druckspindel
1 x Art.-Nr. 123305 Gewindespindel M20x2.5 mit Druckadapter und Kugellager, zur manuellen Betätigung von Hydrauliksätzen

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
