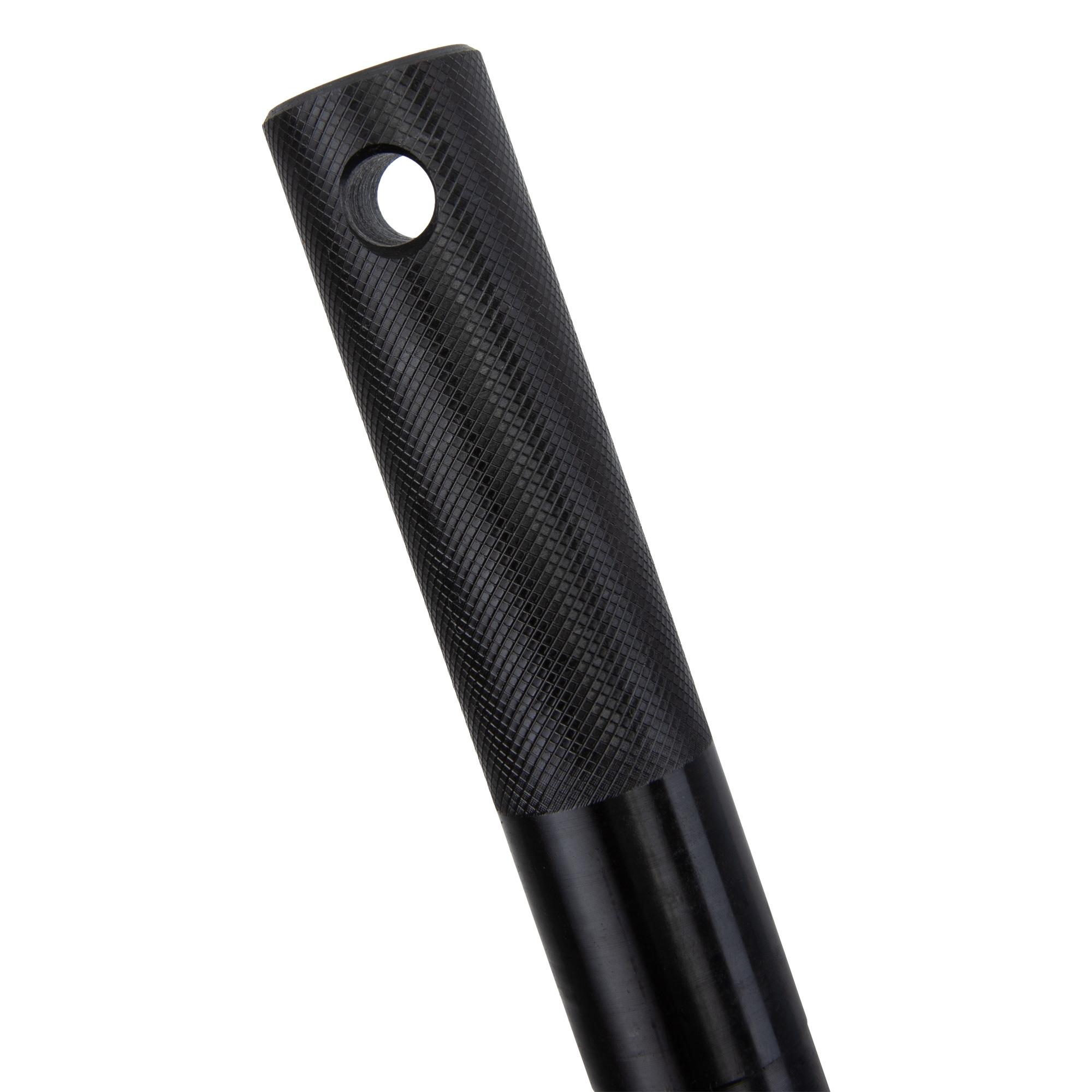

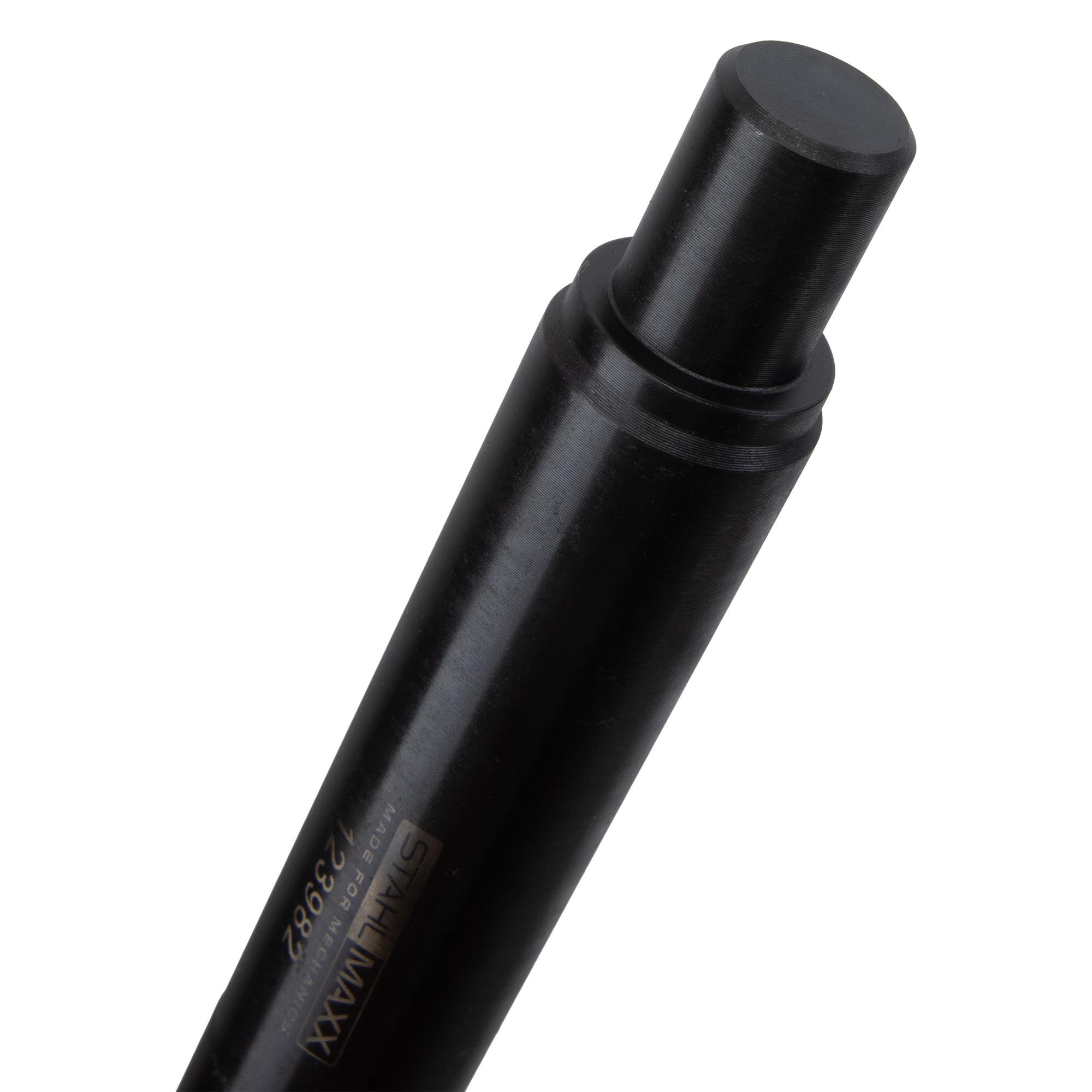

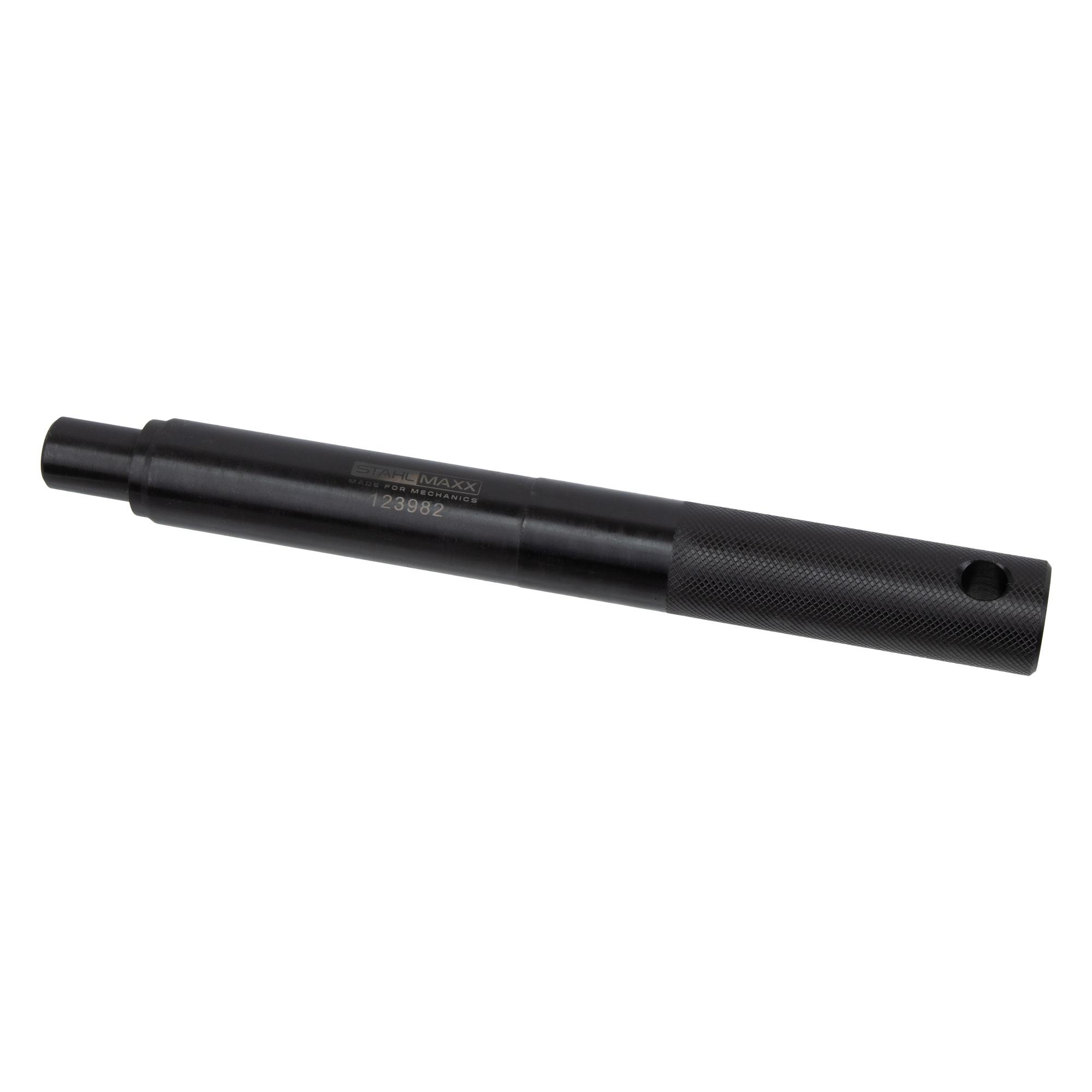

Zentrierdorn für Kupplungsscheibe 5 & 6 Gang, wie VAG 3176

Mit diesem Zentrierdorn ist eine fachgerechte Ausrichtung der Kupplungsscheibe zum Schwungrad / Kurbelwelle problemlos und präzise möglich. Die Wiedermontage des Getriebes wird dank des Spezial-Dorn erleichtert. Ein Rupfen oder Schlagen der Kupplungsscheibe durch mangelnde Zentrierung wird hierdurch ausgeschlossen.

HINWEIS:
Dieser Zentrierdorn ist passend für den Kupplungseinbau, für Kurbelwellen mit kleinen Zentrierdurchmesser, bzw. mit Nadellager. Sollte dies nicht zutreffen, ist der Zentrierdorn mit der Art.-Nr. 117191 (wie T10097) zu verwenden. Laut OE- Reparaturleitfaden ist dies nicht eindeutig unterschieden.

passend u. a. für folgende Getriebetypen:
5-Gang Schaltgetriebe: 01A
6-Gang Schaltgetriebe: 02Q, 0A8, 0BB, 0FB

passend u. a. für folgende Fahrzeugmodelle:
Audi:
A1, A3, A4, A6, A8, Q3, TT
VW:
Amarok, Beetle, Caddy, Crafter, Eos, Golf, Jetta, Passat, Pheaton, Polo, Scirocco, Sharan, Tiguan, Touran, Transporter

zu verwenden wie:
VAG 3176

ggf. benötigte Drehmomente:
Um ein Verziehen der Druckplatte zu verhindern, wird empfohlen die Schrauben von der Kupplungsdruckplatte in 90 Grad Schritten gleichmäßig zu lösen und festzuziehen.

Drehmoment Druckplatte an Zweimassenschwungrad (beachten Sie immer die Herstellervorgaben):
M6 Schrauben: 13 Nm
M7 Schrauben: 20 Nm
M8 Schrauben: 22 Nm

empfohlenes Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 115746 Gegenhalter für Schwungrad, wie VW 3067
Art.-Nr. 117191 Zentrierdorn Kupplungsscheibe 5 & 6 Gang, wie VAG T10097, Spezialwerkzeug

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
