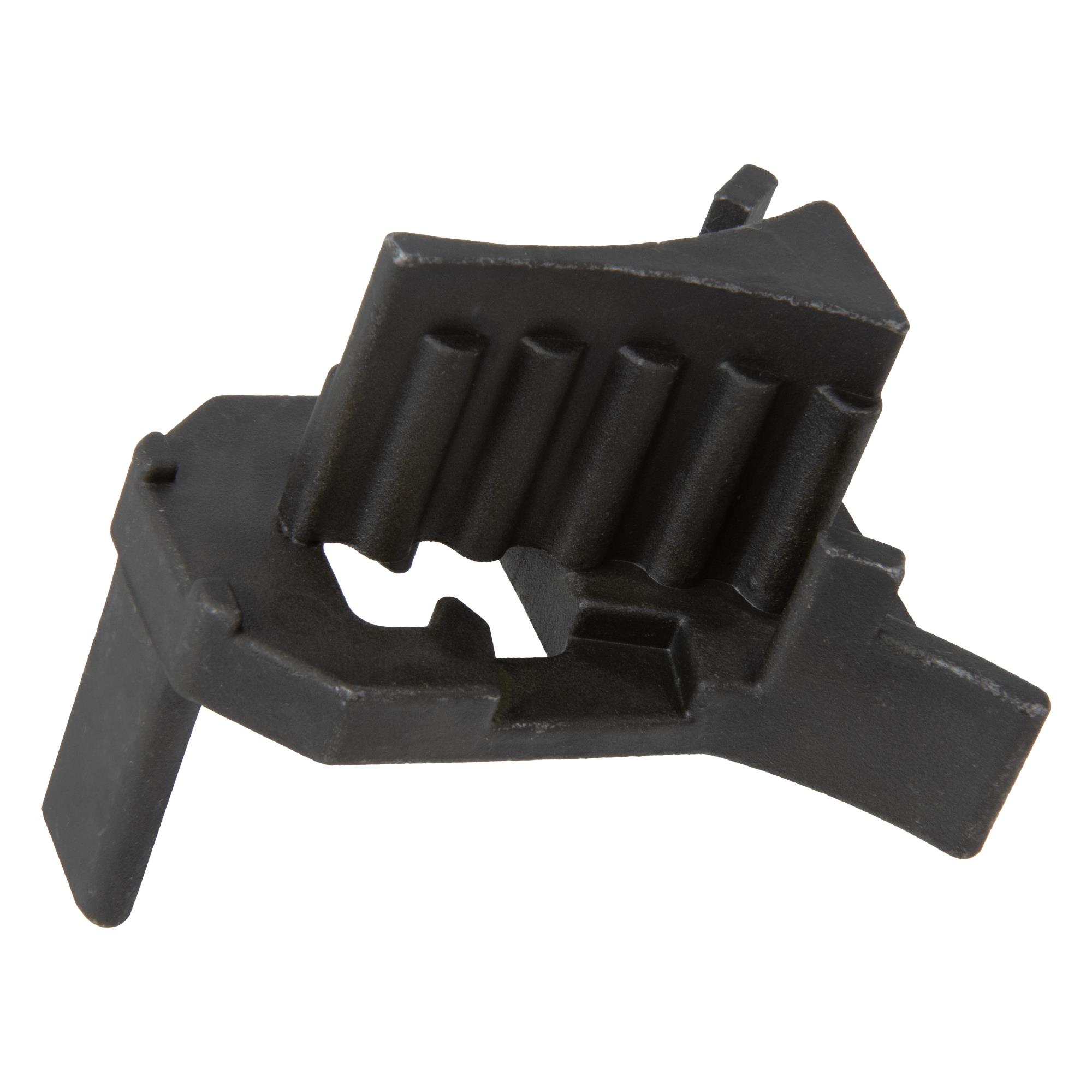

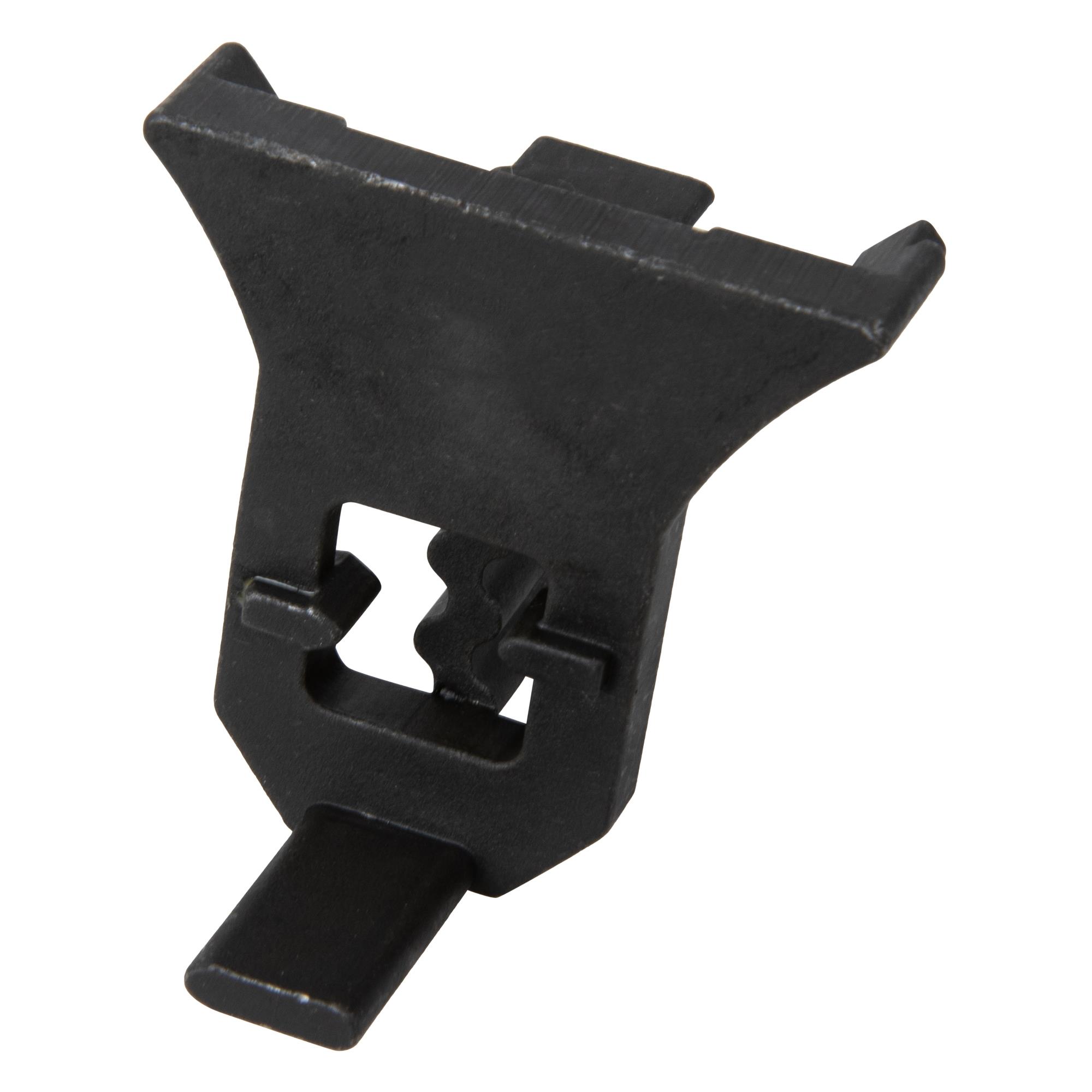

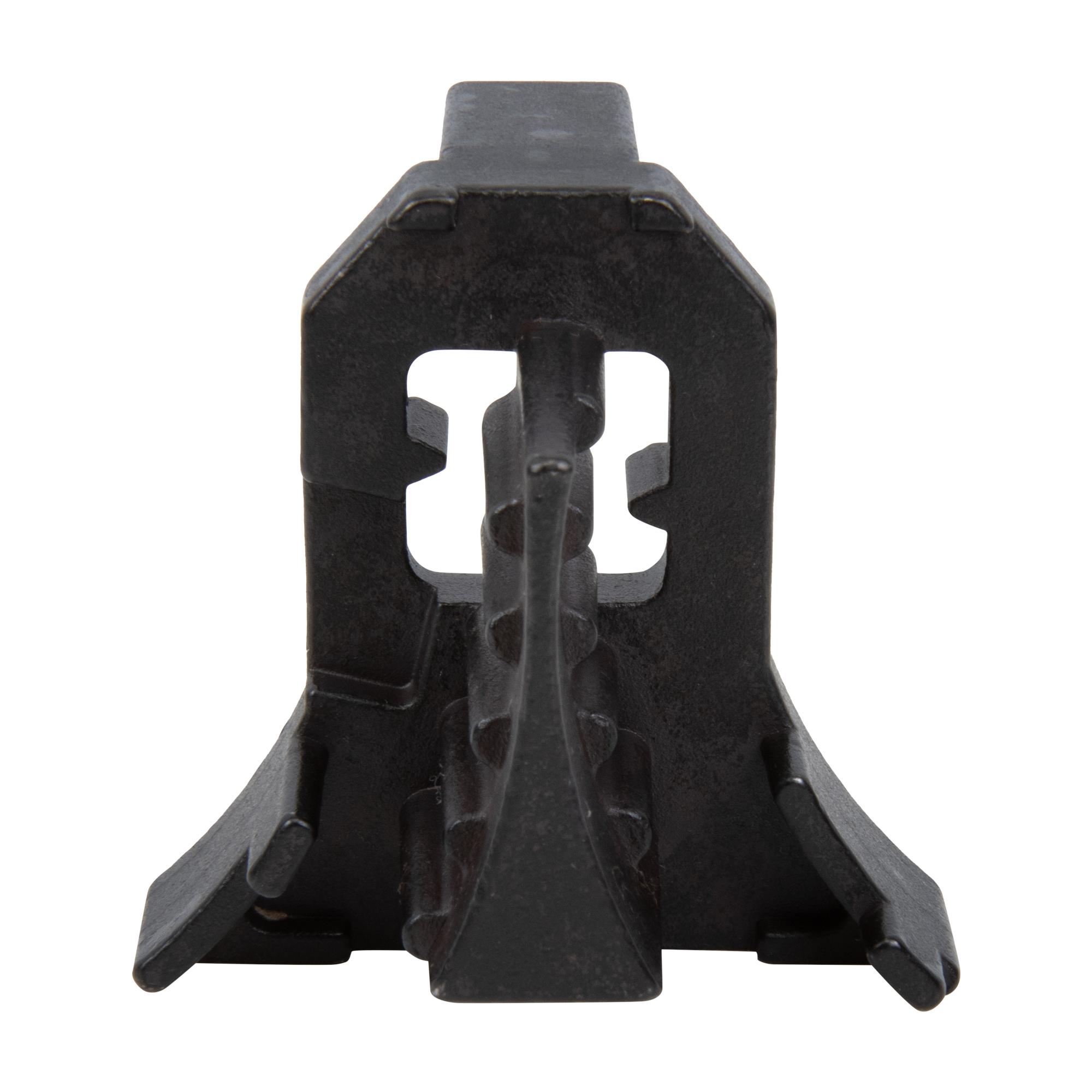

Fixierwerkzeug für Nockenwellenräder, wie VAG T10599

Spezialwerkzeug zur Fixierung und Einstellung der Nockenwellen für die neuen 3 Zylinder EA211 EVO Motorengeneration mit 1,0L Hubraum.
Diese Nockenwellenfixierung wird zwischen die Nockenwellenversteller eingesetzt, angebrachte Markierungen müssen mit denen der Räder fluchten.
Die Nockenwellenräder selbst sind oval und besitzen senkrecht oben ebenfalls Markierungen zum Nockenwellenkasten, bei diesen Motoren werden die Markierungen zwischen den Stegen vermittelt.

passend für folgende Motorcodes:
DFNA, DFNB, DSGB, DSGD 3 Zylinder EA211 EVO Motorenreihe

u. a. verbaut in folgenden Fahrzeugen:
Seat Ibiza V
Skoda Fabia IV
VW Polo VI

Hinweis:
Laut Reparaturleitfaden wird ein elektronisches Einstellwerkzeug zur Feineinstellung der Nockenwellenposition verwendet.

ggf. benötigte Anzugsdrehmomente:
Zentralschraube Kurbelwellenriemenscheibe/-dämpfer: 150 Nm+ 180 Grad
Steuerventil Nockenwellenrad Einlass: 105 Nm
Nockenwellenrad Auslass: 18 Nm, dann 50 Nm, dann 135 Grad
Verschlussschraube Auslassnockenwelle: 20 Nm
Nockenwellenrad Kühlmittelpumpe: 20 Nm + 90 Grad
Öldichtungsabdeckung: 8 Nm
Nockenwellenpositions-Stellglied: 8 Nm
Abdeckblende: 35 Nm
Wasserpumpe: 12 Nm

empfohlenes Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 112888 Nockenwellenfixierung, zu verw. wie VW T10477
Art.-Nr. 117209A Gegenhalter Riemenscheibe, zu verw. wie VAG T10475
Art.-Nr. 112892 Ringschlüssel für Zahnriemenspanner, zu verw. wie VW T10499A
Art.-Nr. 121590 Adapterplatte Gegenhalter EInlassnockenwelle, zu verw. wie T10575A
Art.-Nr. 122984 Montagewerkzeug Wellendichtring im Halter Ventil-Nockenwellenverstellung, zu verw. wie T10576
Art.-Nr. 122983 Druckstück für Wellendichtring im Halter Ventil-Nockenwellenverstellung, zu verw. wie T10582
Art.-Nr. 50002 Gegenhalter Nockenwelle, zu verw. wie T10172

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
