- Artikel-Nr. XXL-121141
-
zu verwenden wie:
BMW: 117440, 119540, 119551
PSA: 0197-A1, 0197-A1Z, 0197-A2, 0197-A3, 0197-A11, 0197-A31, 0197-A32, 0197-A33
Opel: EN-52345, EN52345-100
-
Anleitung / Informationen
Ggf. benötigte Anzugsdrehmomente:
(Referenz N12B14 Mini One + EP6/D16 Opel Grandland nahezu identisch)
- Vorspannung Steuerkettenspanner: 0,6 Nm
- Nockenwellenräder: 20 Nm +180 Grad
- Zentralschraube Kurbelwellenriemenscheibe: 50 Nm + 180 Grad
- Schrauben Kurbelwellenriemenscheibe/-dämpfer: 28 Nm
- Kettenspanner: N12: 80 Nm, D16: 85 Nm
- Zylinderkopfhaube: 10 Nm

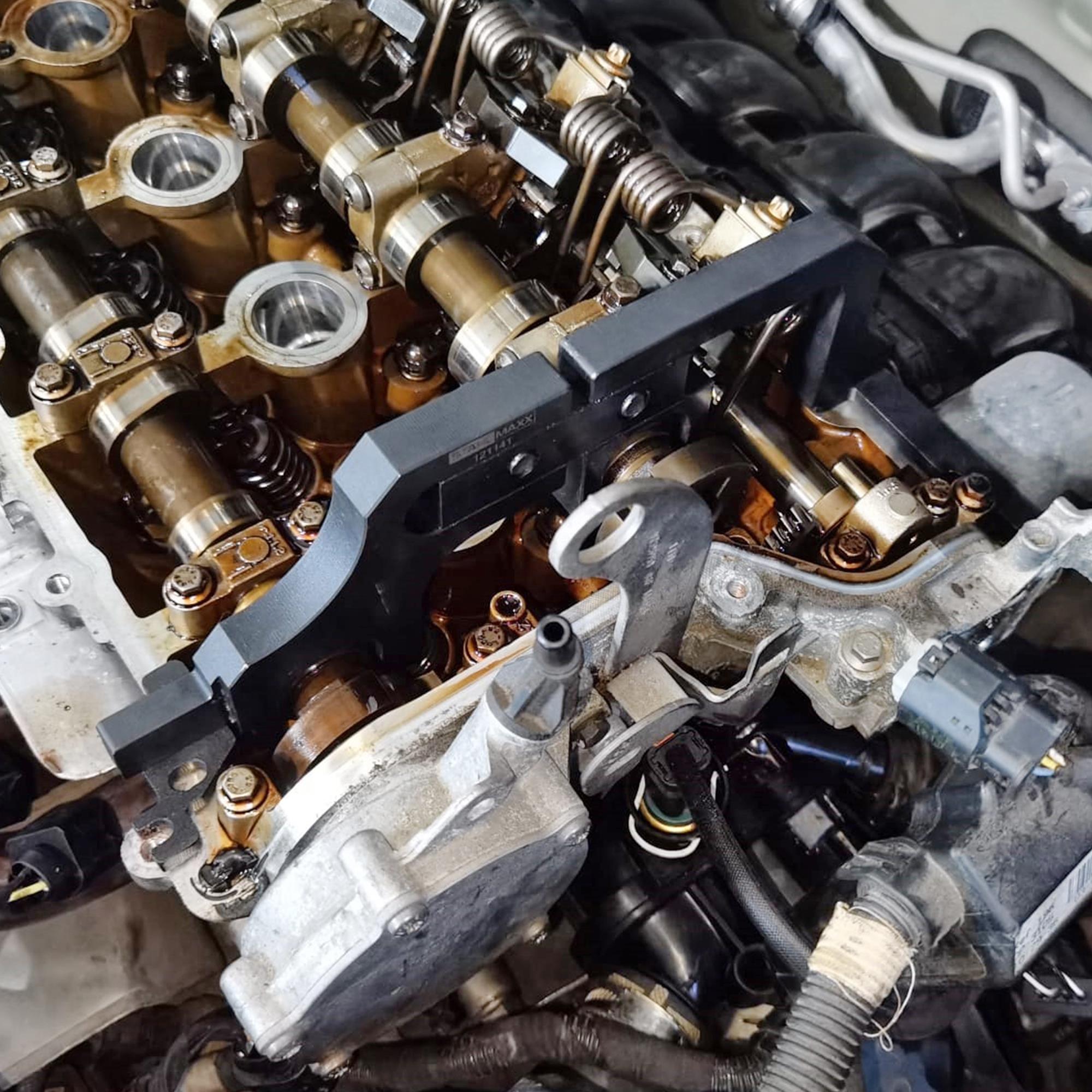

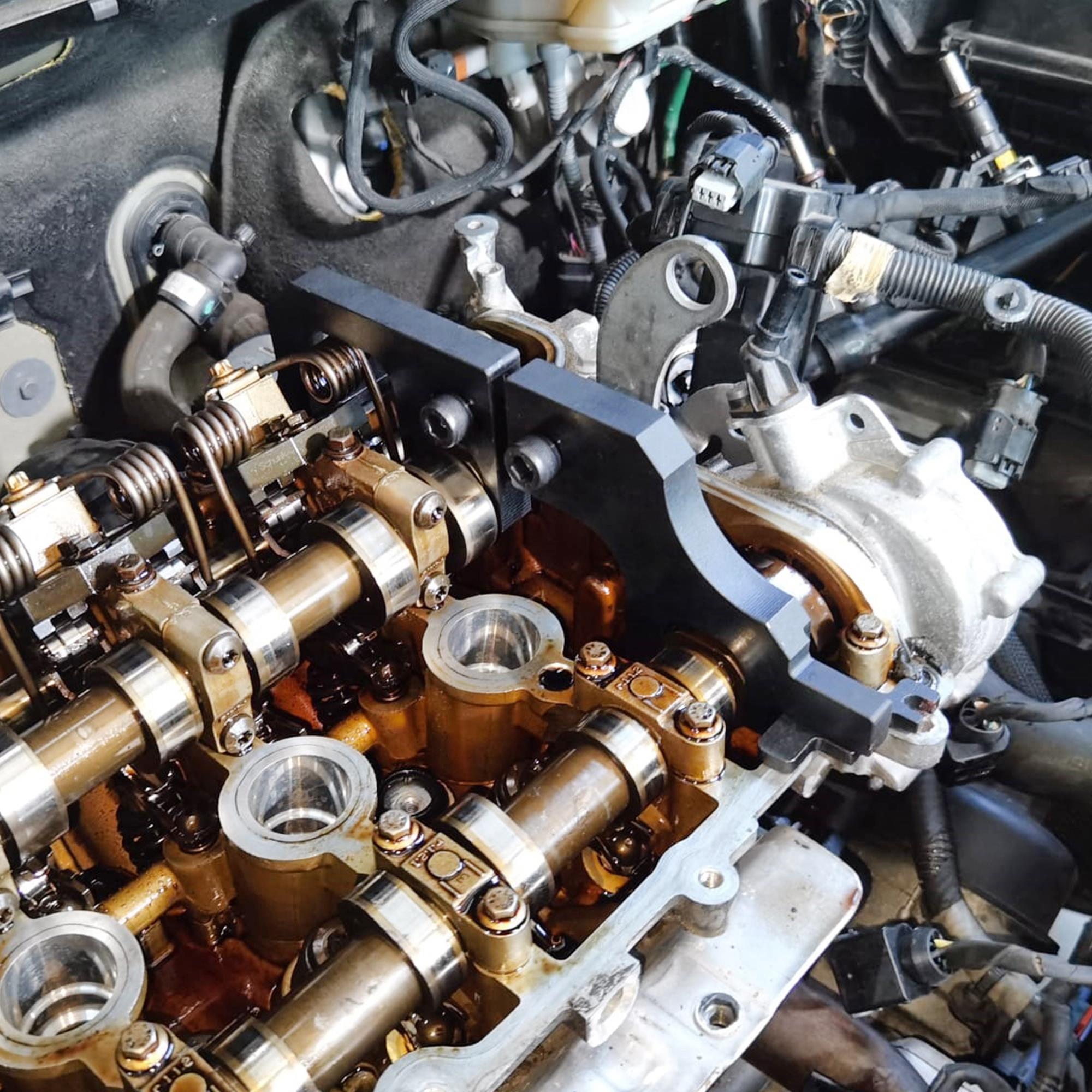

Durch die geänderte Nockenwellen-Fixierung sowie dessen Befestigungsmöglichkeiten, deckt das Werkzeug folgende OE-Nummern ab:
- BMW / Mini: 117440, 119540, 119551
- Citroen / Peugeot: 0197-A1, 0197-A1Z, 0197-A2, 0197-A3, 0197-A11, 0197-A31, 0197-A32, 0197-A33
- Opel: EN-52345, EN52345-100
passend für folgende Motorcodes:
- BMW / Mini: N12, N13, N14, N16, N18
- Citroen / Peugeot: EP3, EP6
- Opel: A16XHL, D16XHT, F16XHR, DGX

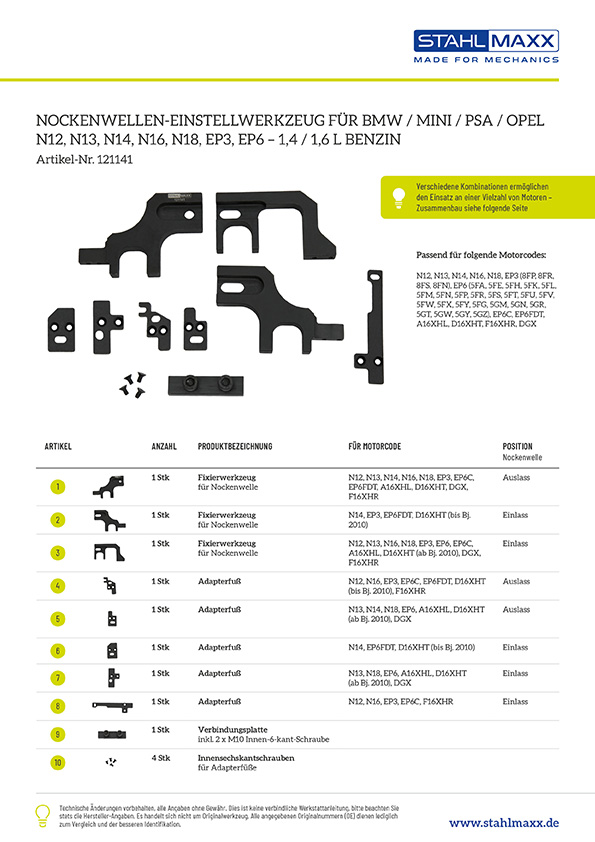

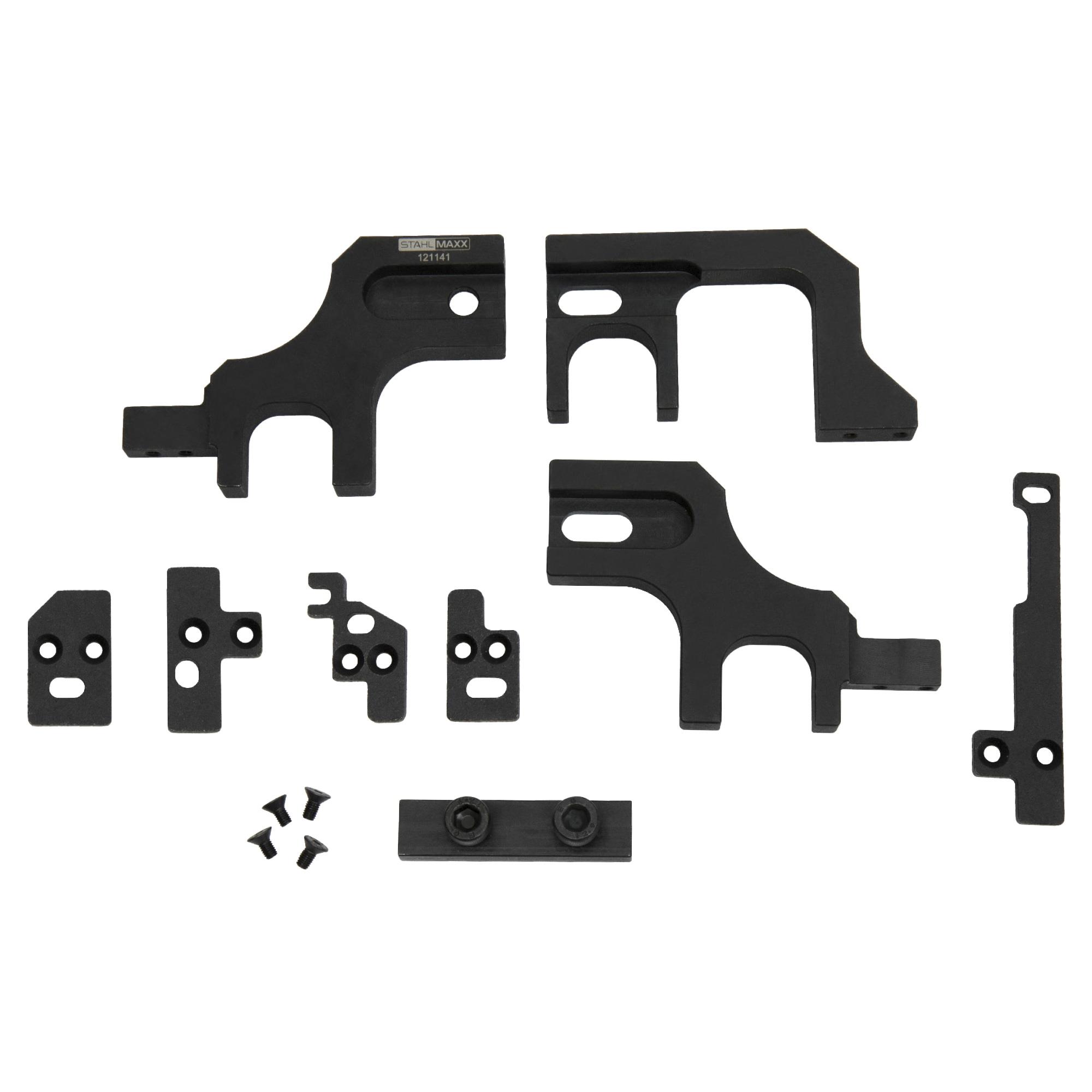

Lieferumfang:
- 2x Nockenwellen-Fixierung für gleichhohe Nockenwellen
- 1x Nockenwellen-Fixierung für ungleichhohe Nockenwellen
- 5x Halteplatten für Nockenwellen-Einstellwerkzeug auf Zylinderkopf
- 1x Verbindungsplatte Nockenwellenwerkzeuge
- 2x Innensechskantschraube M10
- 4x Senkkopfschrauben M5
Hinweis:

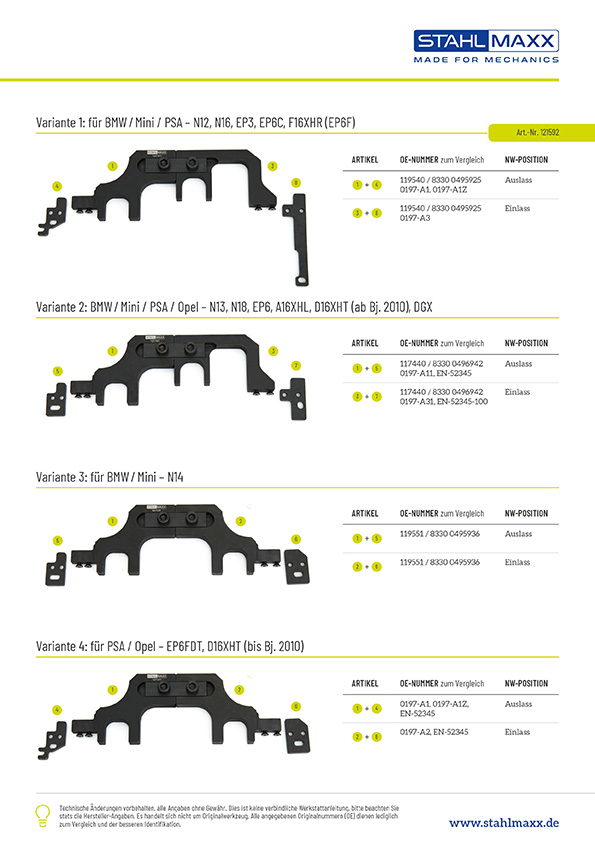

- Um die passenden Einzelteile je nach Motorcode schnell kombinieren zu können, verwenden Sie die Zusammenbauanleitung aus unserem Shop – diese steht als Download im Artikel zur Verfügung.
- Im Reparaturleitfaden kommt je nach Motor und Fahrzeugtyp ein Inklinometer / Neigungsmesser zum Einsatz, dieser soll den rechten Winkel der Nockenwellenfräsung zum Zylinderkopf überprüfen.
- Sie können dies mit einem Standard Werkstattwinkel oder einfach mit dem wiedereinsetzen des Werkzeuges kontrollieren.
- Achtung: Der erste Zylinder befindet sich schwungradseitig.
- Die Einstellung der Steuerzeiten erfolgt nicht im OT, es müssen sich alle Zylinder in der gleichen Höhe befinden.
- Beide Nockenwellen besitzen an der Ausrichtfräsung eine Rundung, diese muss nach unten zeigen.
- Die Nockenwellenversteller müssen zur Nockenwelle mechanisch fest sein, sollten sich Versteller zur Welle verdrehen lassen, sind diese zu erneuern.
- N13 / N14 / N18: Steuerkette vorgespannt (0,6 Nm), Werkzeuge nur auflegen und Spalt mit Fühlerlehre messen: Auslassnockenwellenbock zu Zylinderkopf (kleiner als 1,6 mm (N14: 1,9mm) ist i.O.), Einlassnockenwellenbock Luftspalt zwischen Bock-Auslass und Einlass (Verbindungsbohrung) messen (kleiner als 3,0 mm (N14: 2,5 mm) ist i.O.)
- EP3 / EP6: Steuerkette mit 0,6 Nm vorspannen, Maß von mittlere Spannschraube zum Zylinderkopf ermitteln. Die Einschraubtiefe/ das Maß + 60mm (Länge Spanndorn) muss weniger als 73 mm betragen.
- N12 / N14 / N16 / A16XHL / D16XHT / F16XHR / DGX (Verfahren lässt sich bei allen Motoren, auch N13 / N18 / EP3 / EP6 anwenden):
Hier wird die Steuerkettenlängung mit eingesetztem Verschleißanzeiger (Art.-Nr.117200) beim Durchdrehen des Motors mit Hand überprüft, was die sicherste Methode für eine genaue Diagnose darstellt.

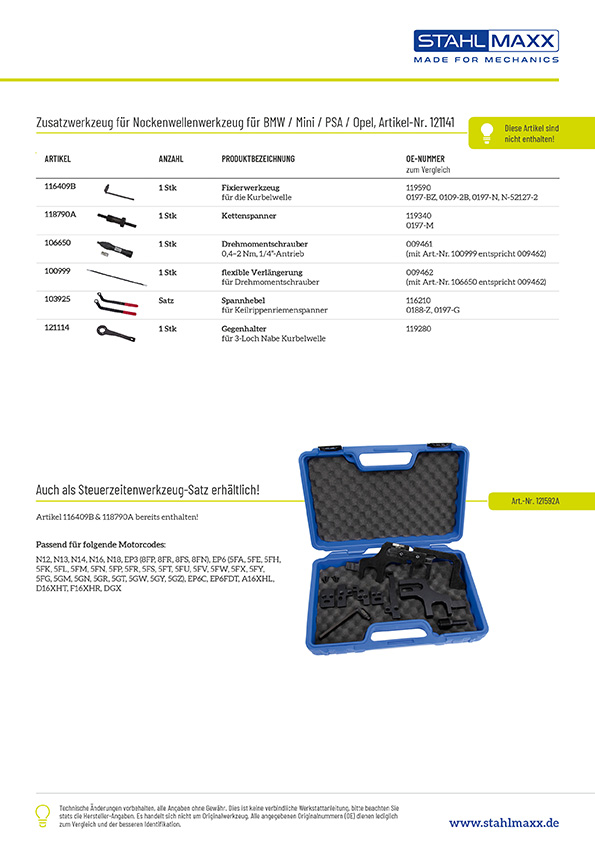

Wir empfehlen folgende Zusatzwerkzeuge (nicht im Lieferumfang enthalten):
Art.-Nr. 50001 Gegenhalter für 3-Loch Nabe Kurbelwelle
Art.-Nr. 100999 flexible Verlängerung für Drehmomentschrauber
Art.-Nr. 103925 Spannhebel für Keilrippenriemenspanner Citroen / Peugeot / Opel / Mini, wie 116210
Art.-Nr. 106650 Drehmomentschrauber 0,4–2 Nm, 1/4"-Antrieb
Art.-Nr. 115406 Blockierwerkzeug Schwungrad für Mehrlochnabe Kurbelwelle
Art.-Nr. 116409 Kurbelwellenfixierung, wie BMW 119590 / PSA 0197-BZ, 0109-2B, 0197-N / Opel EN-52127-2
Art.-Nr. 118790A Steuerketten Vorspannwerkzeug für BMW / Mini, wie 119340
Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
| Für Hersteller: | BMW, Citroen, Mini, Opel, Peugeot |
| Motorcode: | 5FA(EP6CDT), 5FC(EP6CDTM), 5FD(EP6DTS), 5FE(EP6CDTM), 5FE(EP6CDTMD), 5FF(EP6DTS), 5FG(EP6CDTR), 5FH(EP6C), 5FK(EP6CB), 5FM(EP6CDT), 5FM(EP6CDTM), 5FM(EP6DT), 5FN(EP6CDT), 5FP(EP6), 5FR(EP6DT), 5FS(EP6C), 5FT(EP6DT), 5FU(EP6CDTX), 5FU(EP6DTX), 5FV(EP6CDT), 5FV(EP6CDTMD), 5FV(EP6DT), 5FW(EP6), 5FX(EP6DT), 5FY(EP6DTS), 5GB(EP6FADTXHPA), 5GF(EP6FADTXD), 5GG(EP6FADTX), 5GM(EP6FDTX), 5GN(EP6FDTR), 5GP(EP6FDTR), 5GQ(EP6FADTXHPD), 5GR(EP6FDTX), 5GT(EP6FDTX), 5GV(EP6FDTM), 5GX(EP6FDTMD), 5GY(EP6FDTM), 5GZ(EP6FDT), 8FN(EP3), 8FP(EP3C), 8FR(EP3), 8FR(EP3C), 8FS(EP3), A16NHT(EP6FDT), A16NHT(EP6FDTM), A16XHL(EP6FDTMD), D16XHT(EP6FADTXD), D16XHT(EP6FADTXHP), EGX(EP6FADTR), EP3, EP3C, EP6, EP6CDT, EP6CDTX, F16XHR(EP6FADTXD), GCR(EP6FADTX), GFR(EP6FADTXD), GGR(EP6FADTX), N12B14A, N12B16A, N13B16A, N14B16A, N14B16AB, N14B16C, N16B16A, N18B16A, N18B16B, N18B16C, NFP(EC5) |
| Set/Einzelartikel: | Artikelset |
|
Herstellerinformation: XXL-Automotive GmbH & Co. KG |
Verantwortliche Person für die EU: XXL-Automotive GmbH & Co. KG |
