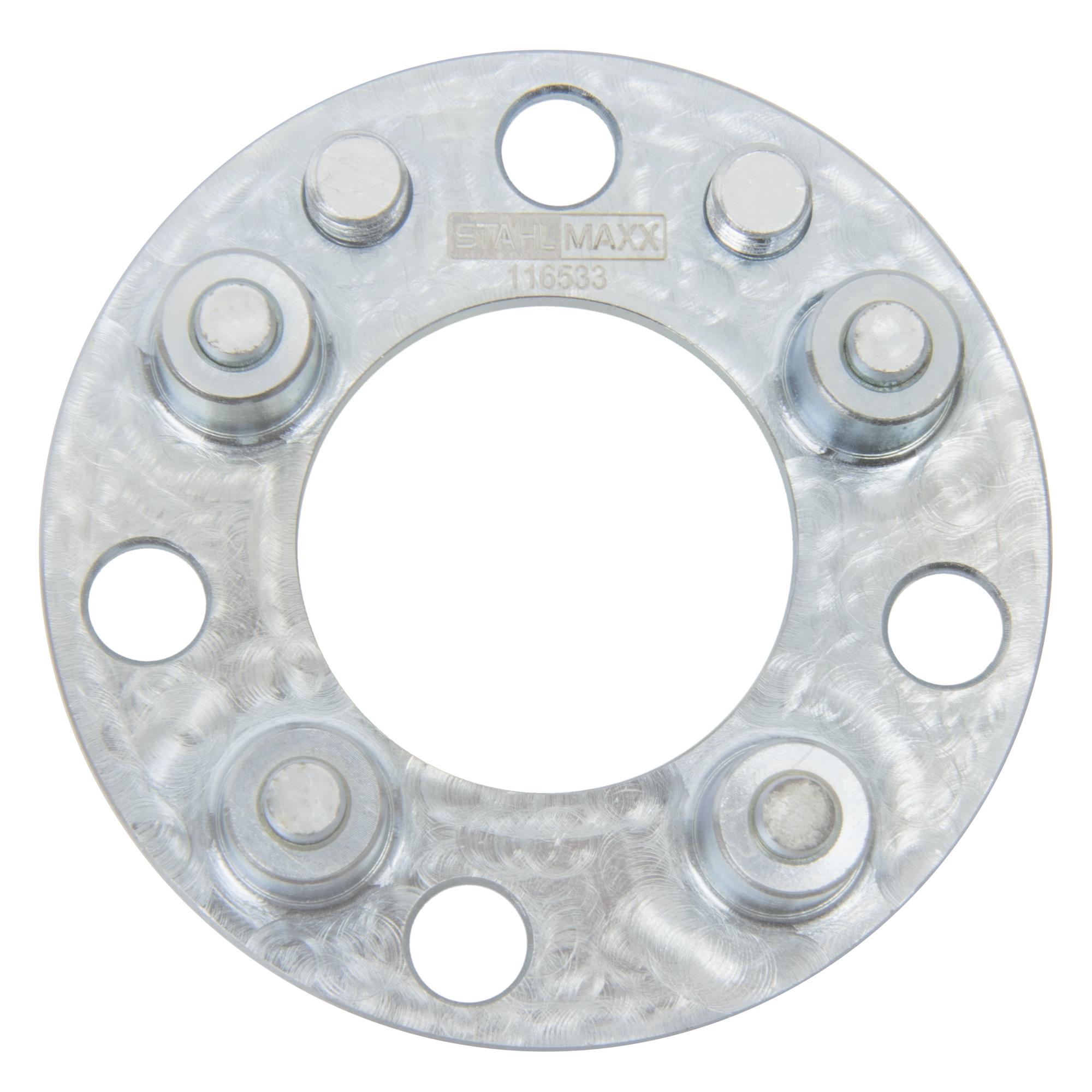

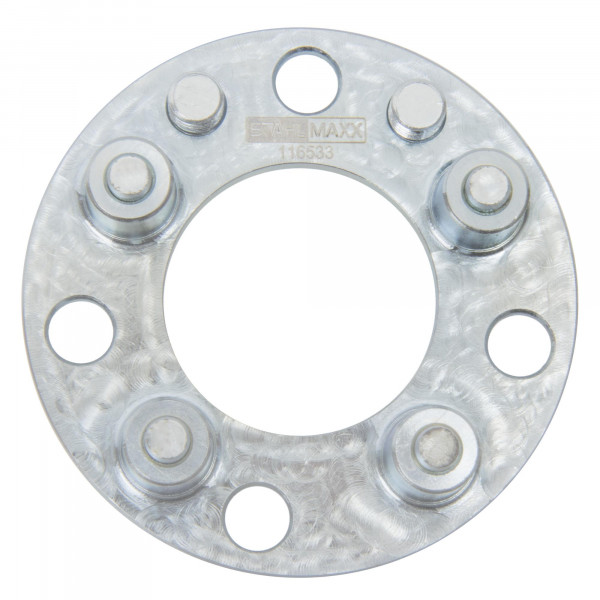

Adapter für Nockenwellen-Gegenhalter, für 1.0L, 1.2L, 1.4L, 1.6L TSI, TFSI, wie VAG T10554

Spezialwerkzeug zum Gegenhalten der Nockenwelle, des Nockenwellenverstellers an EA211 Motoren von VW, Audi, Seat und Skoda.
Die Zahnriemengetriebenen, 3-Zyl. Motoren mit 1.0L, 1.2L, 1.4L oder 1.6L benötigen aufgrund der Bauform, neben dem Standard 2-Loch-Gegenhalter Art.-Nr. 50002 (zu verw. wie T10172), diese Adapterplatte.

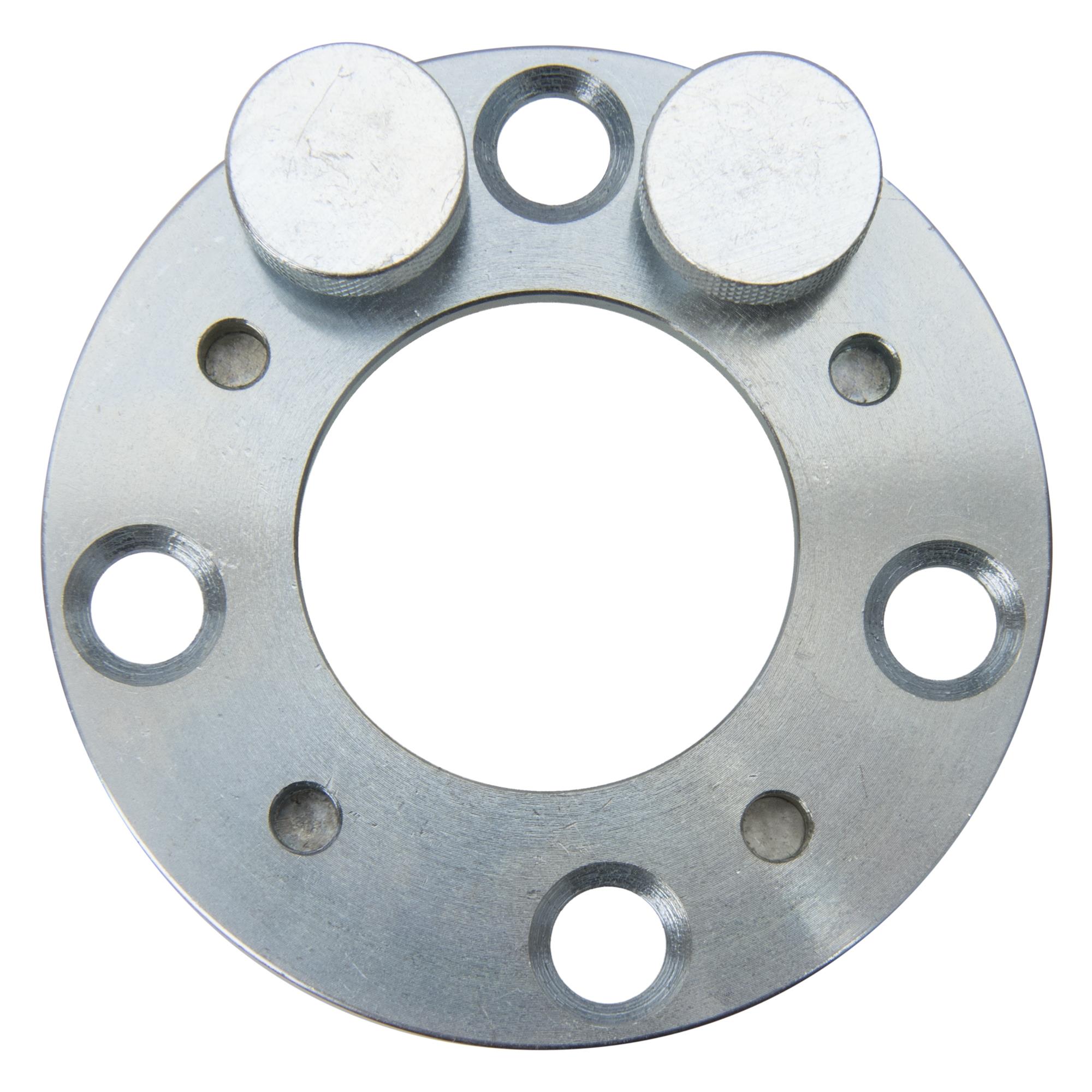

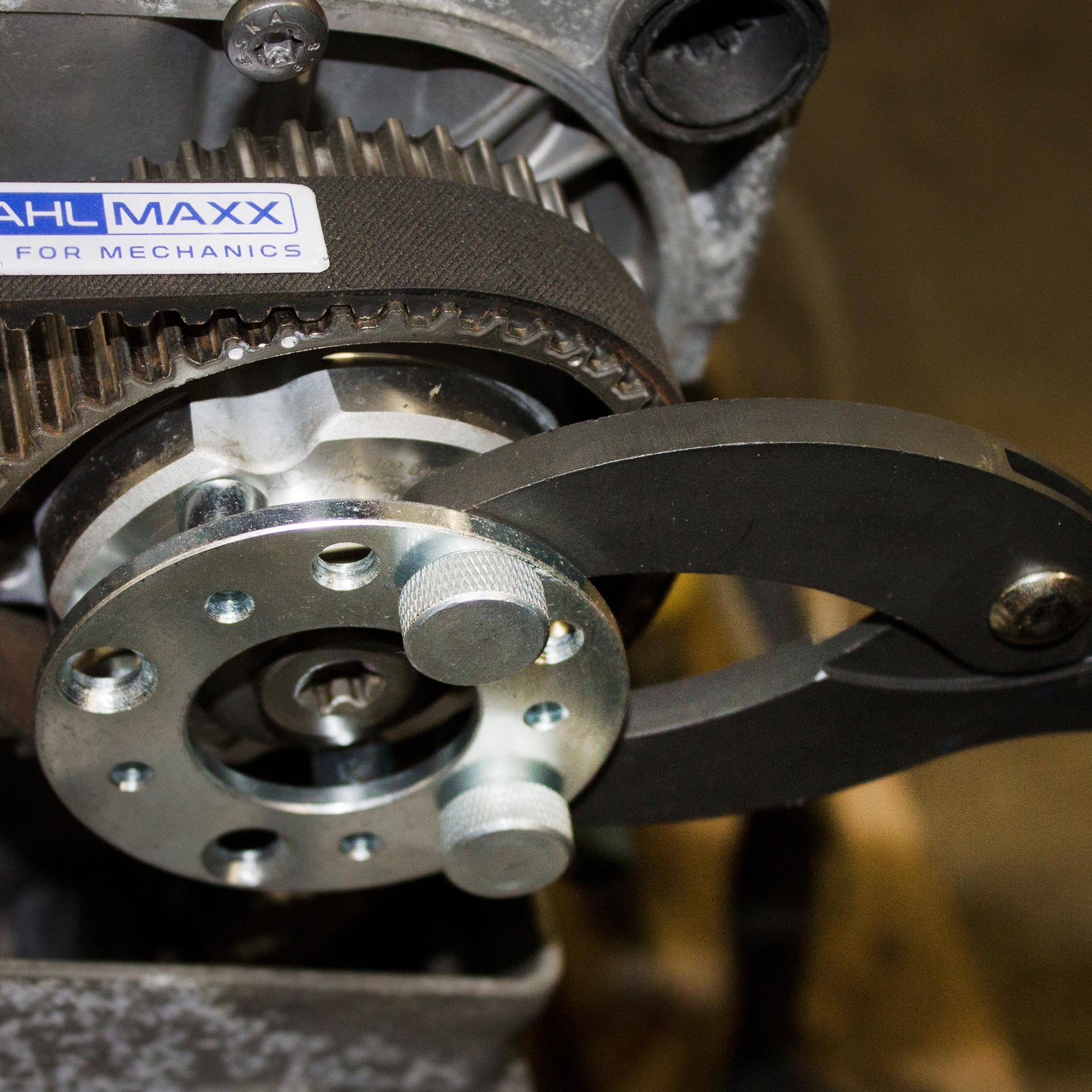

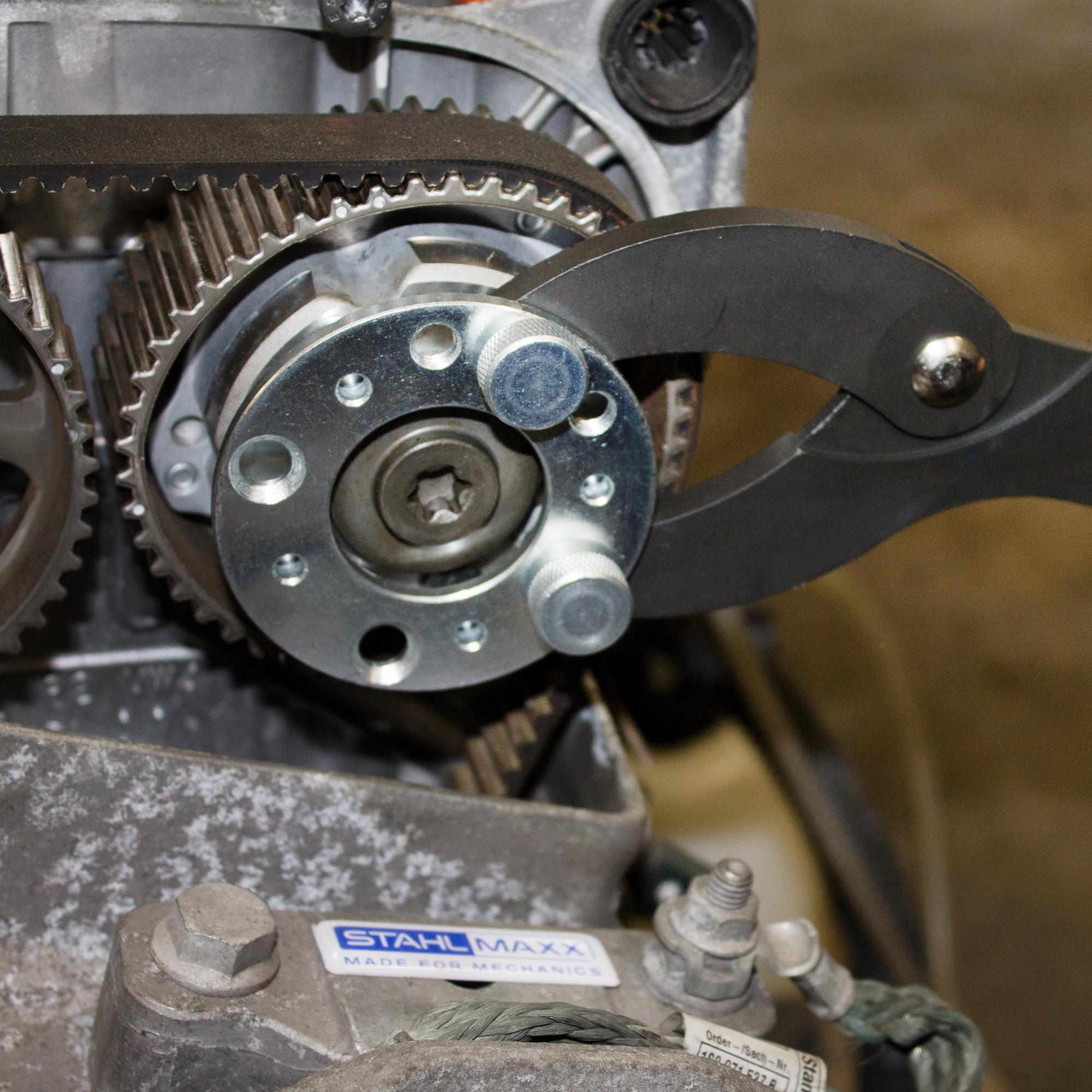

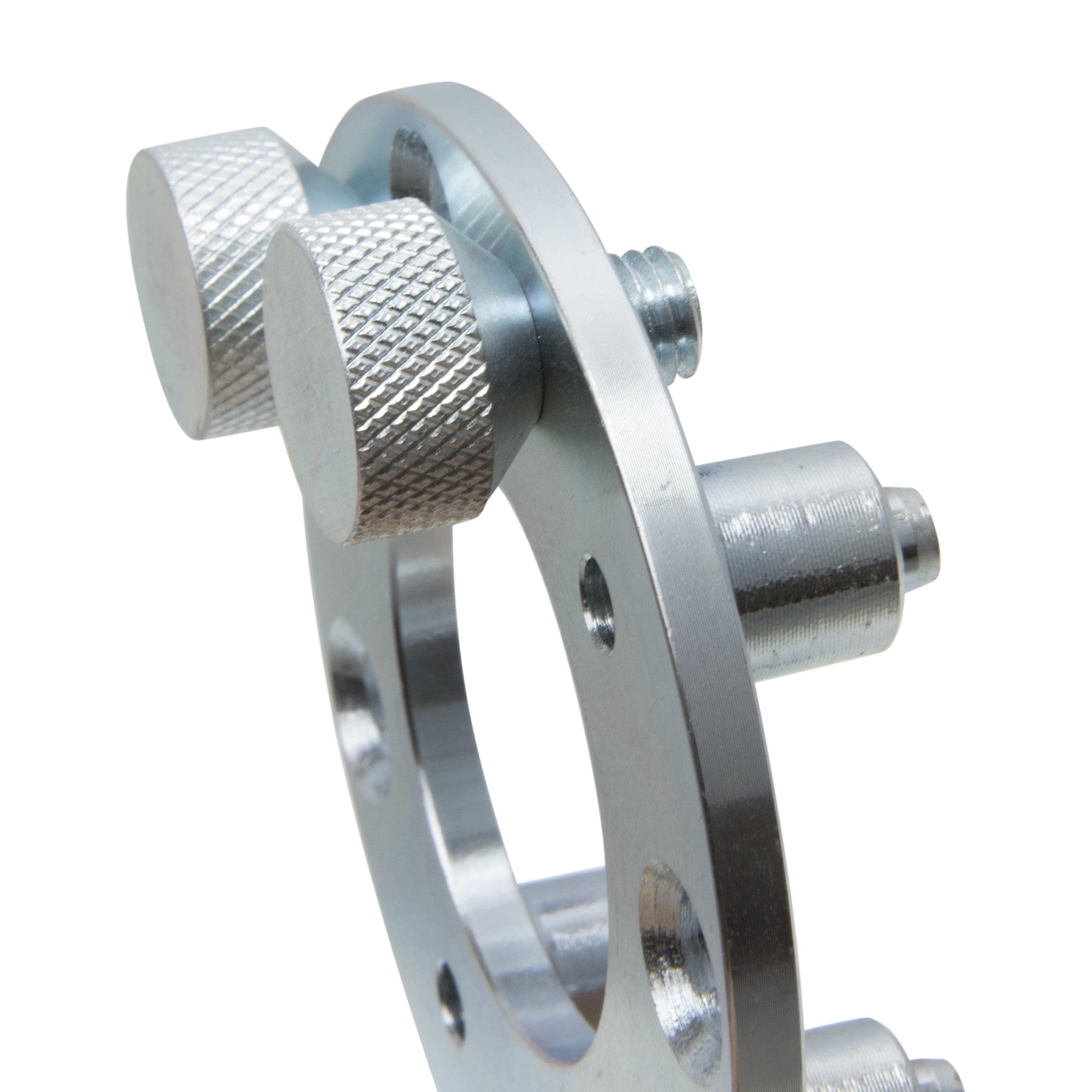

Dieser Adapter wird mit den beiliegenden Befestigungs-Rändelschrauben mit dem Gegenhalter verschraubt und kann in die vier eingebrachten Bohrungen des Verstellers eingreifen.

Das besondere an diesem Werkzeug ist das Gewicht. Es ist so super leicht, dass das Arbeiten schneller und einfacher geht.

Hinweis:
Der Gegenhalter-Adapter (wie T10554) hat einen unterschiedlichen Lochabstand und kann nur in einer Stellung eingesetzt werden.
Wir empfehlen bei der Steuerzeiteneinstelleung, bzw. dem Zahnriemenwechsel, die Befestigungsschrauben der Nockenwellenversteller zuerst nur mit Voranzug anzuziehen. Den Endanzug erst nach nochmaliger Kontrolle und Durchdrehen des Motors vornehmen!
Die Befestigungsschrauben müssten sonst, im Falle der nochmaligen Einstellung, wieder ersetzt werden.

ggf. benötigte Anzugsdrehmomente:
Referenz: Audi A3 (1.4 TFSI, Bj. 2013, 122PS mit MKB CMBA) – beachten Sie immer die spez. Herstellervorgaben.

Starres Nockenwellenrad (ohne Verstellung): Voranzug 50 Nm, dann + 90 Grad
Nockenwellenversteller (Einlass und ggf. Auslass identisch): Voranzug 50 Nm, dann + 135 Grad
Schraube Umlenkrolle: 45 Nm
Schraube Spannrolle: 25 Nm

Hinweis: Bei Motoren mit Steuerventilen in den Nockenwellenverstellern (z. B. 1.5L TFSI DPCA Motor) wird zusätzlich die Gegenhalter-Adapterplatte Art.-Nr. 123189 (zu verw. wie T10598 ) benötigt. Das Anzugsdrehmoment der Steuerventile liegt bei 140 Nm.


passend für folgende Motoren:
alle 1.0L, 1.2L, 1.4L, 1.6L TSI, TFSI, EA211 Motoren mit mindestens einen Nockenwellenversteller

passend u. a. für folgende Ersatzteil-Vergleichsnummer:
04C109088, 04C 109 088, alle Bauarten (- Buchstaben Endung der Vergleichsnummer)

zu verwenden wie VAG:
T10554

im Überblick:
✔ Stahlmaxx Qualitätswerkzeug
✔ dem Original-Werkzeug nachempfunden
✔ hochwertige Materialien
✔ präzise Verarbeitung

Zusatzwerkzeug (nicht im Lieferumfang enthalten):
Art.-Nr. 50002 Universaler Nockenwellenrad-Gegenhalter, wie T10172 oder 3036
Art.-Nr. 123189 Gegenhalte-Adapter für Nockenwellen-Versteller, für VAG 1.0L 3 Zyl., EA 211 EVO, wie T10598

dieser Artikel ist in folgendem Set enthalten:
Art.-Nr. 118907 Nockenwellen-, Kurbelwellen Riemenscheiben Haltewerkzeug-, Gegenhalter Set, wie VAG T10172, T10554

Originalnummern dienen nur zu Vergleichszwecken, es handelt sich nicht um Original-Werkzeug!
